Дроссели традиционно используются в импульсных источниках питания для фильтрации пульсаций и накопления энергии, но их применение не всегда оправдано. Габариты, стоимость и электромагнитные помехи заставляют инженеров искать альтернативы. Рассмотрим решения, способные заменить дроссель без ущерба для эффективности схемы.

В низковольтных приложениях (до 12 В) вместо дросселя часто применяют активные фильтры на операционных усилителях. Схема с инвертирующим усилителем и RC-цепочкой позволяет снизить пульсации до 5–10 мВ при токе нагрузки до 1 А. Ключевое преимущество – отсутствие магнитных компонентов, что упрощает компоновку печатной платы. Однако такой подход требует дополнительного источника питания для ОУ и увеличивает энергопотребление на 100–300 мВт.

Для высокочастотных преобразователей (свыше 500 кГц) эффективной заменой дросселя становятся пленочные конденсаторы с низким ESR. Например, конденсаторы серии X7R емкостью 10–47 мкФ на напряжение 25–50 В способны сглаживать пульсации тока до 20–30 мВ при частоте коммутации 1 МГц. Важно учитывать температурную стабильность: при 85°C емкость таких конденсаторов снижается на 15–20%, что требует запаса по номиналу.

В схемах с малыми токами (до 500 мА) дроссель можно заменить ферритовыми бусинами. Бусины типа BLM18PG121SN1 (Murata) обеспечивают импеданс 120 Ом на 100 МГц и подходят для подавления высокочастотных помех. Они компактнее дросселей, но не накапливают энергию – их использование оправдано только в сочетании с конденсаторами. При выборе бусины критичен параметр DC-сопротивления (обычно 0,1–0,5 Ом), влияющий на падение напряжения.

В резонансных преобразователях дроссель заменяют LC-контурами с фиксированной частотой. Например, контур из конденсатора 1 нФ и катушки индуктивности 10 мкГн настраивается на частоту 50 кГц, обеспечивая синусоидальную форму тока и КПД до 95%. Такое решение снижает потери на переключение, но требует точной настройки параметров и стабильного источника тактовой частоты.

Для гальванической развязки вместо дросселя применяют трансформаторы с обмотками малой индуктивности. Например, трансформатор WE-FLEX (Würth Elektronik) с индуктивностью рассеяния 0,5 мкГн позволяет передавать мощность до 10 Вт при частоте 200 кГц. Преимущество – отсутствие насыщения сердечника, но требуется дополнительная схема управления ключами.

Альтернативы дросселю в схемах питания: варианты замены

Альтернативы дросселю в схемах питания: варианты замены

Дроссели в импульсных источниках питания (ИИП) часто заменяют активными или пассивными компонентами для снижения габаритов, стоимости или улучшения характеристик. Основные альтернативы:

  • Транзисторные ключи с ШИМ-регулированием – используются в синхронных выпрямителях (например, MOSFET IRF3205 с RDS(on) < 8 мОм) для снижения потерь на коммутацию. Эффективны при токах до 20 А и частотах 100–500 кГц, но требуют точной синхронизации драйверов (например, LM5104).
  • Пьезоэлектрические трансформаторы – компактные решения для маломощных приложений (до 5 Вт), работающие на резонансных частотах 100–500 кГц. Пример: трансформаторы на основе PZT-керамики с КПД до 90%, но чувствительны к температурному дрейфу.
  • RC-фильтры с активной компенсацией – применяются в низкочастотных цепях (до 10 кГц) для подавления пульсаций. Схема на операционном усилителе (например, OPA549) с обратной связью позволяет снизить пульсации до 10 мВ при токе 1 А, но увеличивает энергопотребление.
  • Магнитные усилители – используют насыщаемые дроссели (например, на сердечниках из аморфного сплава Metglas) для регулирования тока без полупроводниковых ключей. Работают при частотах до 1 МГц, но имеют ограниченный диапазон регулирования (до 50%).

Выбор альтернативы зависит от требований к схеме: для высокочастотных ИИП (свыше 200 кГц) предпочтительны синхронные выпрямители или пьезотрансформаторы, в то время как для низкочастотных приложений (до 50 кГц) подходят RC-фильтры с активной компенсацией или магнитные усилители. Критические параметры – диапазон рабочих токов, частота коммутации и температурная стабильность. Например, при токе 10 А и частоте 300 кГц синхронный выпрямитель на MOSFET снижает потери на 30% по сравнению с диодным мостом, но требует дополнительного драйвера. Для портативных устройств с мощностью до 2 Вт пьезотрансформаторы уменьшают габариты на 40% при сохранении КПД.

Когда дроссель можно исключить из схемы без потери стабильности

Когда дроссель можно исключить из схемы без потери стабильности

Дроссель в схемах питания выполняет функцию фильтрации пульсаций и ограничения бросков тока, но его исключение возможно при соблюдении ряда условий. Основной критерий – низкий уровень высокочастотных помех и стабильная нагрузка. Если источник питания уже имеет встроенный LC-фильтр или активный корректор коэффициента мощности (PFC), дополнительный дроссель может быть избыточен. Например, в импульсных блоках питания с частотой преобразования выше 100 кГц индуктивность дросселя часто компенсируется емкостью выходного конденсатора, что позволяет снизить его номинал или вовсе отказаться от него.

Исключение дросселя оправдано в схемах с высоким внутренним сопротивлением источника. Если импеданс источника питания превышает 0,5 Ом на частоте пульсаций, он сам по себе ограничивает броски тока. Это характерно для химических источников тока (батареи, аккумуляторы) или трансформаторов с высоким сопротивлением обмоток. В таких системах дроссель не улучшает стабильность, а лишь увеличивает габариты и стоимость устройства. Пример: в портативных устройствах на Li-ion аккумуляторах дроссель часто заменяют ферритовыми бусинами, которые эффективны на частотах выше 1 МГц.

В импульсных преобразователях с синхронным выпрямлением дроссель может быть исключен при использовании топологии без индуктивности, например, в резонансных конвертерах или схемах с переключением на нулевом токе (ZCS). Такие решения применяются в высокочастотных источниках питания (свыше 500 кГц), где индуктивность паразитных элементов (монтажа, трансформатора) достаточна для фильтрации. При этом КПД схемы не снижается, а массогабаритные показатели улучшаются. Однако требуется тщательный расчет паразитных параметров и выбор ключевых элементов с малым временем переключения.

В системах с цифровой стабилизацией напряжения (например, DC-DC конвертеры с обратной связью по цифровому сигналу) дроссель может быть заменен активными методами подавления помех. Микроконтроллеры с ШИМ-регулированием способны корректировать пульсации в реальном времени, компенсируя их за счет динамического изменения скважности импульсов. Это позволяет снизить требования к пассивным фильтрам. Пример: в современных материнских платах ПК дроссели заменяют многофазными VRM-модулями с цифровым управлением, где индуктивность фаз минимальна (0,1–0,5 мкГн).

В схемах с гальванической развязкой (например, обратноходовые преобразователи) дроссель часто интегрирован в трансформатор. Если коэффициент трансформации подобран так, что индуктивность рассеяния обмоток обеспечивает необходимую фильтрацию, отдельный дроссель не требуется. Для этого индуктивность рассеяния должна составлять не менее 10% от требуемой индуктивности фильтра. Например, в обратноходовом конвертере с выходной мощностью до 10 Вт при частоте 100 кГц достаточно индуктивности рассеяния 5–10 мкГн, чтобы обойтись без дополнительного дросселя.

Исключение дросселя допустимо в схемах с жесткими ограничениями по габаритам или стоимости, если допустимый уровень пульсаций превышает 5% от номинального напряжения. В таких случаях используют комбинацию керамических и танталовых конденсаторов с низким ESR, а также активные фильтры на операционных усилителях. Пример: в дешевых зарядных устройствах для мобильных телефонов дроссель часто отсутствует, а фильтрация обеспечивается конденсаторами емкостью 220–470 мкФ и ферритовыми бусинами на входе. Однако при этом возрастает уровень электромагнитных помех, что требует дополнительных мер по экранированию.

Использование резисторов вместо дросселя: расчёт параметров и ограничения

Использование резисторов вместо дросселя: расчёт параметров и ограничения

Замена дросселя резистором возможна в схемах с низкими требованиями к КПД и стабильности тока, например, в простых фильтрах питания или цепях смещения. Основной параметр – сопротивление резистора, которое определяется по закону Ома: R = (Uвх — Uвых) / Iнагр, где Uвх и Uвых – входное и выходное напряжение, Iнагр – ток нагрузки. Для схем с пульсирующим током (например, после выпрямителя) резистор должен выдерживать мощность P = I²R, где I – действующее значение тока. При токе 0,5 А и сопротивлении 10 Ом мощность составит 2,5 Вт, что требует применения резистора с запасом по рассеиваемой мощности.

Ключевое ограничение – падение напряжения на резисторе, которое снижает КПД схемы. В отличие от дросселя, резистор не накапливает энергию, а преобразует её в тепло. Например, при Uвх = 12 В, Uвых = 5 В и Iнагр = 0,5 А резистор создаст падение 7 В, рассеивая 3,5 Вт. КПД такой схемы составит всего 41,7%, тогда как дроссельный фильтр может достигать 80–90%. Для снижения потерь сопротивление резистора должно быть минимальным, но это увеличивает пульсации тока, особенно при импульсной нагрузке.

Резисторы не обеспечивают индуктивного сопротивления переменному току, что ухудшает фильтрацию высокочастотных помех. В LC-фильтрах дроссель блокирует высокочастотные составляющие, а конденсатор их шунтирует. При замене дросселя резистором конденсатор остаётся единственным элементом фильтрации, что требует увеличения его ёмкости. Например, для подавления пульсаций 100 Гц с амплитудой 1 В при токе 0,1 А потребуется конденсатор не менее 1590 мкФ (C = I / (2πfUпульс)), тогда как с дросселем достаточно 100–200 мкФ.

Температурная нестабильность резисторов влияет на параметры схемы. Углеродные резисторы имеют ТКС до ±1000 ppm/°C, что при изменении температуры на 50°C вызовет отклонение сопротивления на 5%. В прецизионных цепях это недопустимо, поэтому используют металлоплёночные резисторы с ТКС ±50 ppm/°C или ниже. Для динамических нагрузок резисторы с высокой индуктивностью (например, проволочные) могут вносить паразитные эффекты, ухудшая переходные характеристики.

Температурная нестабильность резисторов влияет на параметры схемы. Углеродные резисторы имеют ТКС до ±1000 ppm/°C, что при изменении температуры на 50°C вызовет отклонение сопротивления на 5%. В прецизионных цепях это недопустимо, поэтому используют металлоплёночные резисторы с ТКС ±50 ppm/°C или ниже. Для динамических нагрузок резисторы с высокой индуктивностью (например, проволочные) могут вносить паразитные эффекты, ухудшая переходные характеристики.

В импульсных источниках питания резисторы применяют только в цепях обратной связи или ограничения тока, но не как замену дросселю. В понижающих преобразователях (buck) резистор в цепи питания ключа вызовет недопустимые потери, а в повышающих (boost) – снизит выходное напряжение из-за падения на резисторе. Исключение – схемы с малыми токами (до 50 мА), где резистор может служить балластным элементом, например, в стабилизаторах на стабилитронах. В таких случаях сопротивление выбирают из условия R = (Uвх — Uст) / Iст, где Uст – напряжение стабилизации, Iст – ток стабилитрона.

При проектировании схемы с резистором вместо дросселя критически важно учитывать максимальный ток нагрузки и тепловой режим. Резисторы мощностью до 5 Вт обычно имеют допустимую температуру корпуса 150°C, но для надёжной работы рекомендуется ограничивать её 100°C. При монтаже на печатную плату необходимо предусмотреть теплоотвод или увеличить площадь контактных площадок. В схемах с длительной нагрузкой резисторы могут стать источником помех из-за теплового шума, что исключает их применение в чувствительных аналоговых цепях.

Конденсаторы как замена дросселю: выбор типа и ёмкости для фильтрации

Конденсаторы как замена дросселю: выбор типа и ёмкости для фильтрации

Замена дросселя конденсаторами в схемах питания оправдана при необходимости снижения габаритов, стоимости или повышения эффективности фильтрации высокочастотных помех. Основной критерий выбора – способность конденсатора подавлять пульсации напряжения на частоте работы источника. Для импульсных преобразователей с частотой 100–500 кГц оптимальны керамические конденсаторы X7R или X5R с рабочим напряжением на 20–30% выше номинального, так как их ESR (эквивалентное последовательное сопротивление) минимально – от 5 до 50 мОм.

При фильтрации низкочастотных пульсаций (50–120 Гц) требуются электролитические конденсаторы с высокой ёмкостью. Алюминиевые электролиты с низким ESR (серия Nichicon LEL или Panasonic FR) обеспечивают эффективное сглаживание при ёмкости от 100 мкФ на 1 А тока нагрузки. Для повышения надёжности выбирают модели с рабочей температурой до 105°C и сроком службы не менее 5000 часов при 85°C. Танталовые конденсаторы (например, KEMET T491) предпочтительны в компактных устройствах, но их применение ограничено из-за чувствительности к броскам напряжения.

Расчёт ёмкости для замены дросселя зависит от допустимого уровня пульсаций и частоты. Формула для LC-фильтра трансформируется в RC-фильтр: C = 1 / (2πfRload), где f – частота пульсаций, Rload – сопротивление нагрузки. Для импульсных источников с частотой 200 кГц и током 2 А при допустимых пульсациях 50 мВ требуется конденсатор не менее 16 мкФ. В реальных схемах ёмкость увеличивают в 2–3 раза для компенсации паразитных параметров.

  • Керамические конденсаторы (MLCC):
    • Диапазон ёмкостей: 10 пФ – 100 мкФ.
    • Рабочее напряжение: до 500 В (классы 1 и 2).
    • Температурная стабильность: X7R (±15%), C0G (±30 ppm/°C).
    • Применение: высокочастотные фильтры, цепи обратной связи.
  • Плёночные конденсаторы (полипропиленовые, полиэфирные):
    • Ёмкость: 1 нФ – 100 мкФ.
    • ESR: 10–100 мОм (зависит от конструкции).
    • Преимущества: высокая стабильность, низкие потери.
    • Ограничения: габариты, стоимость.

При параллельном включении конденсаторов разных типов достигается оптимальная фильтрация в широком диапазоне частот. Например, комбинация 10 мкФ (керамика) + 100 мкФ (электролит) эффективно подавляет пульсации от 1 кГц до 1 МГц. Керамический конденсатор устраняет высокочастотные помехи, а электролитический – низкочастотные. Важно учитывать резонансные частоты: при неправильном подборе ёмкостей возможно усиление помех на определённых частотах.

Для расчёта резонансной частоты параллельной цепи используют формулу: fres = 1 / (2π√(LparC)), где Lpar – паразитная индуктивность монтажа (обычно 1–10 нГн). При ёмкости 10 мкФ и индуктивности 5 нГн резонансная частота составит ~712 кГц. Чтобы избежать проблем, добавляют демпфирующий резистор (0,1–1 Ом) последовательно с конденсатором или используют конденсаторы с низкой индуктивностью (например, в корпусах 0603 или 0402).

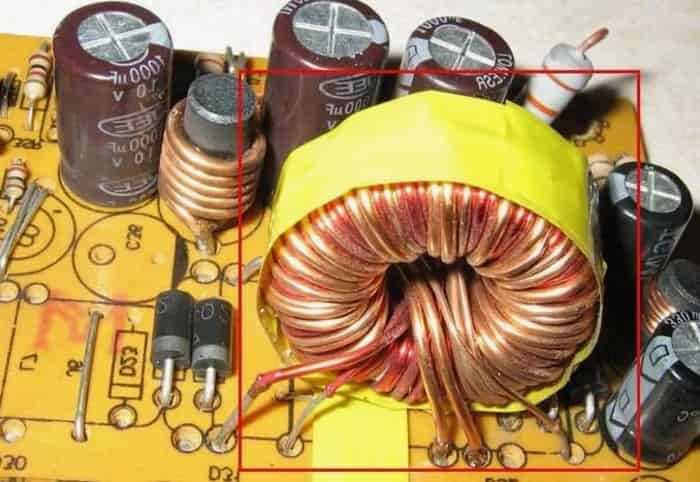

В схемах с высокими токами (>5 А) применение конденсаторов вместо дросселя ограничено из-за роста потерь на ESR. Например, при токе 10 А и ESR 10 мОм рассеиваемая мощность составит 1 Вт, что требует дополнительного теплоотвода. В таких случаях целесообразно использовать несколько параллельных конденсаторов для снижения эквивалентного ESR или комбинировать их с малогабаритными дросселями (1–10 мкГн) для частичной фильтрации.

В схемах с высокими токами (>5 А) применение конденсаторов вместо дросселя ограничено из-за роста потерь на ESR. Например, при токе 10 А и ESR 10 мОм рассеиваемая мощность составит 1 Вт, что требует дополнительного теплоотвода. В таких случаях целесообразно использовать несколько параллельных конденсаторов для снижения эквивалентного ESR или комбинировать их с малогабаритными дросселями (1–10 мкГн) для частичной фильтрации.»></p><div class='code-block code-block-15' style='margin: 8px 0; clear: both;'>
<!-- 8comsitroen -->
<script src=

При выборе конденсаторов для замены дросселя учитывают:

  1. Тип нагрузки: активная (резистивная) или импульсная (процессоры, светодиоды). Для импульсных нагрузок требуется запас по току пульсаций (до 2–3 раз от среднего тока).
  2. Условия эксплуатации: температура, влажность, механические вибрации. В автомобильной электронике применяют конденсаторы с расширенным температурным диапазоном (-55…+125°C).
  3. Совместимость с топологией схемы: в синхронных выпрямителях предпочтительны керамические конденсаторы из-за низкой индуктивности, в линейных стабилизаторах – электролитические.

Для проверки эффективности фильтрации используют осциллограф с полосой пропускания не менее 10 МГц и токовый пробник. Измеряют амплитуду пульсаций на нагрузке при максимальном токе и сравнивают с допустимыми значениями (обычно 1–5% от номинального напряжения).

Активные фильтры на транзисторах и операционных усилителях вместо дросселя

Активные фильтры на транзисторах и операционных усилителях вместо дросселя

Замена дросселя активными фильтрами на транзисторах или операционных усилителях (ОУ) позволяет снизить габариты и массу схемы при сохранении эффективности подавления пульсаций. Основное преимущество – работа в широком диапазоне частот без зависимости от индуктивности. Для реализации используют эмиттерные повторители на биполярных транзисторах (например, 2N3904, BC547) или полевые транзисторы (IRFZ44N, IRLZ44N) в режиме линейного регулирования.

Схемы на ОУ (LM358, TL072, OPA2134) обеспечивают высокую точность фильтрации за счёт регулировки коэффициента усиления и частотной характеристики. Типовая конфигурация – активный фильтр нижних частот второго порядка с частотой среза 10–100 кГц. Для снижения шумов рекомендуется использовать ОУ с низким уровнем собственных шумов (менее 5 нВ/√Гц) и питанием от стабилизированного источника.

Транзисторные фильтры эффективны в импульсных источниках питания с высокими токами нагрузки (до 10 А). Пример – схема с составным транзистором (Дарлингтона) на TIP122 или MOSFET IRF540N, где транзистор работает в режиме источника тока. Для стабилизации режима применяют обратную связь через резистивный делитель, подключённый к базе или затвору. Температурная стабильность достигается термокомпенсацией с помощью диодов или термисторов.

Активные фильтры на ОУ требуют минимум внешних компонентов: два резистора и два конденсатора для реализации фильтра Саллена-Ки. Пример расчёта: для частоты среза 20 кГц и коэффициента усиления 2 выбирают R1 = R2 = 10 кОм, C1 = C2 = 820 пФ. Для повышения добротности используют ОУ с высокой скоростью нарастания выходного напряжения (не менее 5 В/мкс).

Недостаток транзисторных фильтров – рассеиваемая мощность, особенно при больших токах. Для снижения потерь применяют ключевой режим работы с ШИМ-управлением, где транзистор переключается с частотой 50–200 кГц. При этом КПД схемы достигает 90–95%, но возрастают высокочастотные помехи, требующие дополнительной фильтрации.

ОУ-фильтры чувствительны к перегрузкам по входу и выходу. Для защиты используют диоды Шоттки (1N5817) параллельно входу ОУ и токоограничивающие резисторы (10–100 Ом) на выходе. При работе с высокими напряжениями (свыше 30 В) выбирают ОУ с расширенным диапазоном питания (LM741, OPA445) или применяют схемы с разделением питания.

Для подавления высокочастотных помех в активных фильтрах используют керамические конденсаторы (X7R, 100 нФ) параллельно электролитическим. В транзисторных схемах эффективны ферритовые бусины на входе питания для подавления ВЧ-шумов. При проектировании учитывают паразитные ёмкости и индуктивности печатных проводников, минимизируя их длину.

Выбор между транзисторными и ОУ-фильтрами зависит от требований к току, точности и стоимости. Транзисторы предпочтительны для мощных нагрузок, ОУ – для прецизионных схем с низким уровнем шумов. В гибридных решениях комбинируют оба подхода: ОУ формирует опорное напряжение, а транзисторы обеспечивают ток нагрузки.
