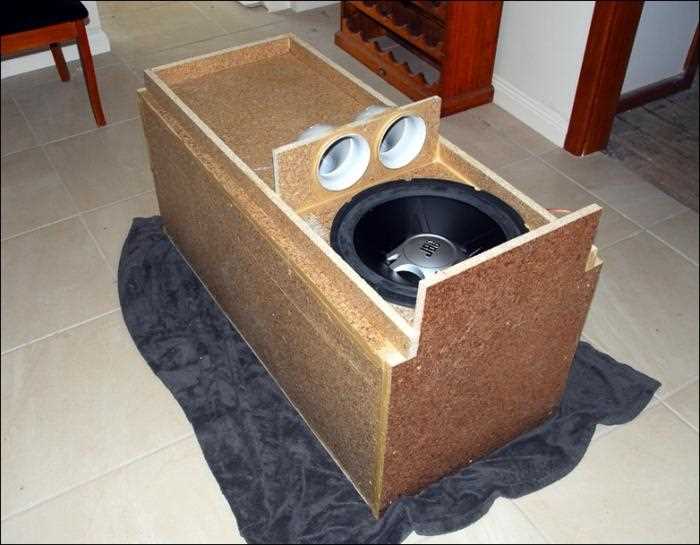

Как из активных колонок сделать пассивные

Активные акустические системы отличаются встроенным усилителем мощности, который часто становится слабым звеном: выходит из строя, ограничивает возможности подключения или не соответствует требованиям к звуку. Переделка в пассивные колонки позволяет использовать внешний усилитель, повысить гибкость настройки и продлить срок службы динамиков. Процесс требует базовых навыков пайки, понимания схемотехники и точного расчета параметров.

Для работы понадобятся: мультиметр (для проверки сопротивления динамиков и целостности проводки), паяльник (40–60 Вт), припой, термоусадочные трубки или изолента, отвертка с изолированной ручкой, кусачки и, при необходимости, новый кроссовер. Начните с разборки корпуса – большинство активных колонок скреплены шурупами или клеем. Аккуратно извлеките плату усилителя, не повреждая провода, идущие к динамикам. Запомните или сфотографируйте схему подключения: важно сохранить полярность и последовательность соединений.

Основная задача – удалить усилитель и оставить только динамики с минимальной обвязкой. Если в колонке установлен кроссовер (фильтр частот), проверьте его состояние: обгоревшие катушки или вздутые конденсаторы потребуют замены. Для двухполосных систем типичные значения: конденсатор 4,7–10 мкФ для твитера и катушка 0,3–0,5 мГн для вуфера. При отсутствии кроссовера рассчитайте его параметры самостоятельно, исходя из импеданса динамиков (обычно 4–8 Ом) и желаемой частоты раздела (например, 3–4 кГц для стандартных комплектов).

После демонтажа усилителя подключите динамики напрямую к выходным клеммам, соблюдая полярность. Если в корпусе остались свободные отверстия от платы, закройте их заглушками или заполните звукопоглощающим материалом (например, синтепоном). Перед сборкой проверьте работу колонок с внешним усилителем: подайте сигнал с частотой 1 кГц и убедитесь в отсутствии искажений. При необходимости откалибруйте кроссовер, изменяя номиналы компонентов. Готовые пассивные колонки можно подключать к любому усилителю с подходящей мощностью (рекомендуемый запас – 20–30% от номинала динамиков).

Какие инструменты и материалы понадобятся для переделки

Для переделки активных колонок в пассивные потребуется набор инструментов, позволяющий аккуратно разобрать корпус, извлечь усилитель и подготовить акустическую систему к новому подключению. Основной упор делается на безопасность и сохранность компонентов, поэтому важно использовать инструменты с изолированными ручками и точными рабочими частями.

Минимальный набор инструментов включает:

• Крестообразные и плоские отвёртки (размеры PH0, PH1, PH2 и 3–5 мм для плоских) – для демонтажа винтов корпуса и платы усилителя.
• Паяльник мощностью 30–60 Вт с тонким жалом и припой (желательно бессвинцовый, например, Sn96.5Ag3Cu0.5) – для отпайки проводов от динамиков и платы.
• Мультиметр с функцией прозвонки и измерения сопротивления – для проверки целостности проводов и динамиков после демонтажа.
• Бокорезы или кусачки с острыми губками – для обрезки лишних проводов и снятия изоляции.
• Стриппер (инструмент для снятия изоляции) – если провода тонкие (0,5–1,5 мм²), обычный нож может их повредить.
• Пинцет с антистатическим покрытием – для работы с мелкими деталями на плате усилителя.
• Термоусадочные трубки диаметром 2–6 мм или изолента – для изоляции оголённых контактов после перепайки.

Из расходных материалов критически важны:

• Провода сечением 0,75–1,5 мм² (медные, многожильные) – для замены штатной проводки, если она повреждена или слишком короткая. Подойдут кабели типа ПВС или аналогичные.
• Клеммные колодки или разъёмы типа «банан» (диаметр 4 мм) – для удобного подключения колонок к внешнему усилителю. Альтернатива – винтовые зажимы.
• Силиконовый герметик или клей для динамиков – если требуется восстановить герметичность корпуса после вмешательства.
• Спирт изопропиловый (90% и выше) и безворсовые салфетки – для очистки контактов и платы от остатков флюса.

При работе с платой усилителя могут понадобиться дополнительные компоненты, если вы планируете не просто удалить её, а адаптировать под другие задачи. Например:

• Резисторы мощностью 5–10 Вт (сопротивлением, равным импедансу динамиков, обычно 4–8 Ом) – для создания нагрузки на выходе усилителя, если он не рассчитан на работу без динамиков.
• Конденсаторы плёночные (0,1–1 мкФ, 250 В) – для фильтрации сигнала, если усилитель использовал активные кроссоверы.
• Переключатели или тумблеры – для отключения встроенного усилителя без его полного удаления.

Корпус колонок часто изготавливается из ДСП или МДФ, поэтому для его восстановления пригодятся:

• Шурупы по дереву длиной 15–25 мм (если оригинальные крепления сорваны).
• Наждачная бумага зернистостью 120–220 – для зачистки кромок после распила или сверления новых отверстий.
• Дрель с набором свёрл (3–8 мм) – если требуется просверлить отверстия под новые разъёмы или клеммы.
• Аэрозольная краска или самоклеящаяся плёнка – для косметического ремонта корпуса.

Особое внимание уделите выбору разъёмов для подключения. Если колонки будут использоваться с профессиональным оборудованием, лучше установить:

• XLR-разъёмы (3- или 4-контактные) – для симметричного подключения, снижающего помехи.
• Speakon-разъёмы (NL4 или NL8) – стандарт для концертных акустических систем, обеспечивающий надёжное соединение.
• RCA-разъёмы – если колонки планируется подключать к бытовой аппаратуре.

Как безопасно разобрать активные колонки без повреждений

Как определить и отключить встроенный усилитель в колонках

Проверьте наличие входных и выходных разъёмов. В активных колонках часто присутствуют:

• RCA-входы (тюльпаны) или 3,5-мм аудиоджек;
• разъём питания (обычно 12–24 В постоянного тока);
• переключатели режимов (например, «Line In», «Bluetooth»).

Если на плате есть регулятор громкости (потенциометр), это дополнительный признак усилителя. Отсутствие таких элементов не гарантирует пассивность – некоторые производители интегрируют усилитель минималистично, без внешних органов управления.

Чтобы отключить усилитель, найдите точки подключения динамика к плате. Обычно это два провода (плюс и минус), идущие от клемм динамика к выходным контактам микросхемы усилителя. Аккуратно отпаяйте их и подключите напрямую к входным аудиоконтактам платы (там, куда приходит сигнал с RCA или джека). Если входные цепи содержат конденсаторы (обычно 1–10 мкФ), оставьте их – они блокируют постоянную составляющую сигнала. При отсутствии конденсаторов добавьте неполярный ёмкостью 2,2–4,7 мкФ последовательно с динамиком.

После модификации проверьте работоспособность. Подключите колонку к источнику сигнала (например, смартфону) через пассивный разъём (без питания). Если звук есть, но тихий – усилитель отключён корректно. При полном отсутствии звука прозвоните цепь мультиметром: убедитесь, что сигнал проходит от входа до динамика без обрывов. Если колонка начинает «хрипеть» на высокой громкости, добавьте резистор 1–2 Ом последовательно с динамиком для ограничения тока. Заизолируйте все оголённые контакты термоусадкой или изолентой перед сборкой корпуса.

Как правильно демонтировать динамики из корпуса активных колонок

Снимите заднюю панель корпуса, открутив винты крестовой или плоской отвёрткой. Если панель приклеена, аккуратно подденьте её пластиковым инструментом для демонтажа, избегая повреждения динамиков и проводов. Отсоедините провода, ведущие к динамикам, предварительно сфотографировав их подключение или промаркировав клеммы скотчем. Для пайки используйте паяльник мощностью 30–60 Вт с тонким жалом, чтобы не перегреть катушку динамика – температура не должна превышать 250°C.

Динамики обычно крепятся к корпусу на 4–8 винтах или шурупах с потайной головкой. Открутите их против часовой стрелки, придерживая динамик с обратной стороны, чтобы избежать падения. Если динамик закреплён на клею (например, эпоксидном или термоклее), прогрейте место соединения строительным феном при температуре 120–150°C в течение 1–2 минут – это размягчит клей. Подденьте динамик пластиковой лопаткой, начиная с одного края, и постепенно отделяйте его от корпуса, не прилагая чрезмерных усилий.

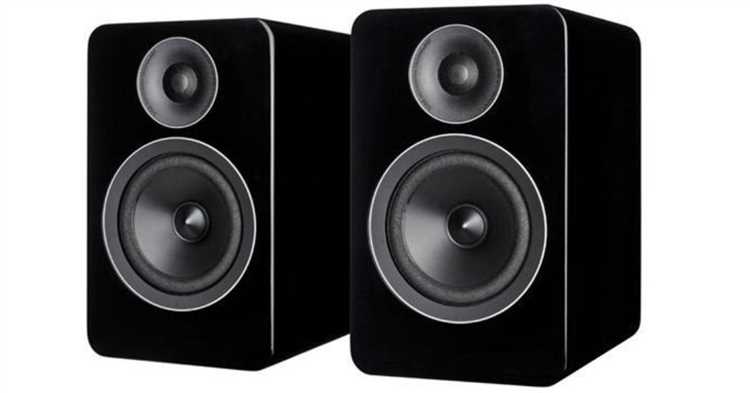

Как подготовить корпус для установки пассивных динамиков

Первым шагом измерьте внутренний объем корпуса. Для большинства динамиков требуется определенный объем воздуха за мембраной – от 5 до 50 литров в зависимости от модели. Используйте формулу для расчета объема: V = длина × ширина × высота (в метрах). Если корпус меньше рекомендованного, динамик будет работать с искажениями на низких частотах. Учтите, что деревянные стенки толщиной 15–18 мм уменьшают полезный объем на 10–15%.

Проверьте герметичность корпуса. Даже микроскопические щели приведут к утечке воздуха, снижая эффективность басов. Нанесите мыльный раствор на стыки и подайте воздух компрессором или пылесосом в режиме нагнетания – пузырьки укажут на проблемные места. Уплотните их силиконовым герметиком или резиновыми прокладками толщиной 2–3 мм. Избегайте клея ПВА – он со временем рассыхается.

Вырежьте отверстия под динамики с точностью до миллиметра. Используйте электролобзик с пилкой по дереву (зуб 2–3 мм) или фрезер с цилиндрической насадкой. Для динамиков диаметром 16–20 см оставьте припуск 1–1,5 мм – это компенсирует тепловое расширение диффузора. Края отверстий обработайте наждачной бумагой (зерно 120–180) и покройте лаком или краской, чтобы предотвратить расслоение ДСП.

Укрепите стенки корпуса ребрами жесткости. Вибрации на резонансных частотах (обычно 80–200 Гц) вызывают дребезг и искажения. Установите распорки из бруса 20×20 мм между передней и задней стенками или приклейте фанерные перегородки толщиной 10–12 мм. Располагайте их несимметрично – это снизит стоячие волны. Для корпусов объемом свыше 30 литров добавьте демпфирующий материал: войлок или битумные маты толщиной 5–8 мм на 30–50% площади внутренних стенок.

Продумайте расположение клеммника. Оптимальное место – задняя стенка, на расстоянии не менее 5 см от краев, чтобы избежать контакта с усилителем. Используйте клеммы с винтовым зажимом или пружинные разъемы под провод сечением 1,5–2,5 мм². Изолируйте соединения термоусадочной трубкой или изолентой на основе ПВХ. Если корпус металлический, заземлите клеммник через резистор 10 Ом для защиты от статического электричества.

Зафиксируйте динамики без перекосов. Прикрутите их шурупами 4×25 мм с шагом 5–7 см, предварительно просверлив отверстия диаметром 3 мм. Между корпусом и диффузородержателем проложите резиновую прокладку толщиной 1–2 мм – она компенсирует вибрации и предотвратит скрип. Не затягивайте шурупы до упора: оставьте зазор 0,5 мм, чтобы избежать деформации корзины динамика.

Проверьте акустические свойства корпуса до окончательной сборки. Подключите динамик к усилителю и воспроизведите тестовый сигнал (синусоида 50–1000 Гц). Приложите ладонь к стенкам – вибрации должны быть равномерными, без локальных резонансов. Если корпус «гудит» на определенной частоте, добавьте демпфирующий материал или измените расположение ребер жесткости. Завершите сборку только после устранения всех дефектов.

Как выбрать подходящий провод для подключения пассивных колонок

Сечение провода напрямую влияет на качество звука. Для большинства домашних аудиосистем достаточно сечения 0,75–1,5 мм². При длине кабеля до 5 метров и мощности усилителя до 100 Вт хватит 0,75 мм². Если расстояние превышает 10 метров или мощность выше 200 Вт, выбирайте 2,5 мм² и более. Тонкий провод вызывает потери сигнала, особенно на низких частотах, что приводит к «замыливанию» баса.

Материал жилы определяет сопротивление и долговечность. Медь – оптимальный выбор: низкое удельное сопротивление (0,017 Ом·мм²/м), устойчивость к окислению. Бескислородная медь (OFC) предпочтительнее обычной – она чище на 99,95%, что снижает искажения. Алюминий дешевле, но его сопротивление в 1,6 раза выше, а контакты со временем окисляются. Серебро обладает лучшей проводимостью (0,016 Ом·мм²/м), но дорого и склонно к потускнению.

Тип изоляции влияет на гибкость и защиту от помех. Для стационарной прокладки подойдет ПВХ – дешево и долговечно. В условиях повышенной влажности или механических нагрузок используйте резиновую изоляцию (например, кабель КГ). Для снижения электромагнитных наводок выбирайте экранированные провода с оплеткой из меди или алюминиевой фольги. Экран подключайте к земле усилителя, но не к колонкам.

Конструкция кабеля зависит от сценария использования:

• Одножильный провод жесткий, но имеет минимальное сопротивление – идеален для скрытой проводки в стенах.
• Многожильный (от 16 до 60 жил) гибкий, удобен для частых переподключений, но склонен к окислению на срезах.
• Лицендрат (скрученные пары тонких жил) снижает скин-эффект на высоких частотах, но дорог и сложен в монтаже.

Разъемы должны соответствовать клеммам колонок и усилителя. Для винтовых зажимов подойдут оголенные концы провода или наконечники типа «банан». Пайка обеспечивает надежный контакт, но требует навыков. Избегайте дешевых разъемов с тонким покрытием – они быстро окисляются. Для профессионального оборудования используйте позолоченные контакты (толщина покрытия не менее 0,5 мкм), устойчивые к коррозии.

При выборе бренда ориентируйтесь на проверенных производителей. Для бюджетных систем подойдут кабели Belden 8412 (сечение 1,5 мм², медь OFC) или Mogami W2893 (экранированный, 2,5 мм²). В премиум-сегменте обратите внимание на AudioQuest Rocket 33 (лицендрат, серебряное покрытие) или Van den Hul The Clearwater (бескислородная медь, тефлоновая изоляция). Избегайте кабелей с завышенными характеристиками – разница между 99,99% и 99,999% чистотой меди на слух неразличима.

Как подключить динамики напрямую без усилителя

Подключение динамиков напрямую к источнику сигнала – метод, применимый только для маломощных источников с низким выходным сопротивлением, например, аудиовыхода смартфона или плеера. Стандартный линейный выход рассчитан на нагрузку от 10 кОм, а динамики имеют импеданс 4–8 Ом. Прямое подключение приведёт к перегрузке выхода, искажениям и возможному повреждению устройства. Исключение – наушники с сопротивлением 32 Ом и выше, но даже здесь мощность будет минимальной.

Для тестирования подойдёт маломощный динамик с сопротивлением 32–64 Ом, подключённый к аудиовыходу через резистор 100–220 Ом. Это снизит нагрузку на источник и предотвратит перегрев. Сигнал будет тихим, но достаточным для проверки работоспособности динамика. Используйте экранированный кабель с сечением не менее 0,5 мм², чтобы минимизировать помехи.

Если источник сигнала – линейный выход с напряжением 1–2 В, а динамик – 8-омный, мощность на нём составит всего 0,125–0,5 Вт. Этого хватит для едва слышимого звука. Для увеличения громкости можно использовать трансформатор с коэффициентом трансформации 1:5–1:10, согласующий импедансы. Например, трансформатор от старого радиоприёмника с первичной обмоткой 1 кОм и вторичной 8 Ом повысит напряжение на динамике в 11 раз.

Прямое подключение к динамику без согласования допустимо только для источников с низким выходным сопротивлением, таких как выход на наушники смартфона (обычно 16–32 Ом). В этом случае динамик с импедансом 32 Ом получит сигнал без критических потерь. Однако громкость останется низкой, а частотный диапазон – ограниченным из-за отсутствия коррекции АЧХ.

Избегайте подключения динамиков к выходам с высоким напряжением, например, к сетевому трансформатору или блоку питания. Даже кратковременное воздействие постоянного тока выведет динамик из строя: звуковая катушка перегреется или сместится из магнитного зазора. Для проверки полярности используйте батарейку 1,5 В – при правильном подключении диффузор должен выдвигаться наружу.

Если требуется подключить несколько динамиков, используйте последовательное или параллельное соединение, соблюдая суммарный импеданс. Например, два 8-омных динамика последовательно дадут 16 Ом, параллельно – 4 Ом. Сопротивление нагрузки не должно быть ниже минимально допустимого для источника, иначе возрастёт ток и риск повреждения. Для смартфона безопаснее последовательное соединение.

При подключении к компьютерному аудиовыходу учитывайте, что большинство звуковых карт имеют защиту от короткого замыкания, но не от низкоомной нагрузки. Используйте резистор 47–100 Ом последовательно с динамиком, чтобы ограничить ток. Для мониторинга сигнала подойдёт осциллограф: напряжение на динамике не должно превышать 1 В, а форма сигнала – оставаться синусоидальной без ограничения.

Временное прямое подключение допустимо для диагностики или экспериментов, но не для постоянной эксплуатации. Для полноценного звука используйте усилитель с соответствующим входным и выходным сопротивлением. Например, усилитель на микросхеме TDA2030 обеспечивает 14 Вт на 4-омной нагрузке при напряжении питания ±12 В, что в десятки раз превышает мощность прямого подключения.

Как проверить работоспособность переделанных колонок после сборки

Подключите колонки к усилителю с известными рабочими параметрами: выходная мощность не менее 50% от номинальной мощности динамиков, импеданс – не ниже указанного на корпусе. Используйте тестовые сигналы частотой 100 Гц, 1 кГц и 10 кГц с уровнем −10 дБ от максимального, чтобы избежать перегрузки. Проверьте отсутствие дребезга, искажений и посторонних шумов на каждом этапе.

Измерьте сопротивление динамиков мультиметром в режиме омметра. Для 4-омных колонок показания должны быть в пределах 3,2–3,8 Ом, для 8-омных – 6,5–7,5 Ом. Отклонения более 10% указывают на повреждение катушки или неправильное подключение. Проверьте полярность: при подаче постоянного напряжения 1,5 В диффузор должен двигаться наружу, иначе фазировка нарушена.

Используйте генератор белого шума или розового шума для оценки АЧХ. Подайте сигнал через эквалайзер, выровняв уровни на частотах 50 Гц, 1 кГц и 15 кГц. Слушайте на расстоянии 1 метра от колонки: провалы или пики на отдельных частотах свидетельствуют о резонансах корпуса или дефектах динамиков. Запишите результаты на диктофон для сравнения с эталонными образцами.

Проверьте герметичность корпуса: закройте все отверстия, кроме фазоинвертора, и подайте сигнал 50–80 Гц. Приложите ладонь к задней стенке – вибрация должна ощущаться равномерно. Если корпус резонирует локально, укрепите его изнутри демпфирующим материалом (например, битумным виброизолятором толщиной 2–3 мм).

Протестируйте колонки на максимальной мощности в течение 30 секунд. Температура магнитной системы не должна превышать 60°C (проверяется инфракрасным термометром). Если динамик перегревается, снизьте мощность усилителя или замените провода на более толстые (не менее 1,5 мм² для 50 Вт). При появлении запаха гари немедленно отключите питание и проверьте целостность катушки.

Сравните звучание переделанных колонок с заводскими аналогами, используя один и тот же источник сигнала. Обратите внимание на детализацию средних частот, глубину баса и чистоту высоких. Если разница существенна, скорректируйте кроссовер или замените некачественные компоненты (конденсаторы, резисторы). Для точной настройки используйте измерительный микрофон и ПО типа Room EQ Wizard.

Какие ошибки чаще всего допускают при переделке и как их избежать

Первая и самая критичная ошибка – игнорирование импеданса динамиков. При переделке активных колонок в пассивные многие оставляют штатные динамики без проверки их сопротивления. Если импеданс ниже 4 Ом, а усилитель рассчитан на 6–8 Ом, это приведёт к перегрузке и выходу из строя усилителя. Перед началом работ измерьте сопротивление мультиметром: если оно ниже 4 Ом, замените динамики или используйте согласующий трансформатор. Для большинства бытовых усилителей оптимальный диапазон – 6–8 Ом.

Вторая распространённая проблема – неправильный выбор сечения проводов. Тонкие провода (менее 1,5 мм²) создают значительное сопротивление, что приводит к потерям мощности и искажениям звука. Для колонок мощностью до 50 Вт достаточно провода сечением 1,5–2,5 мм², для более мощных систем – не менее 4 мм². Избегайте использования многожильных проводов без обжимных наконечников: окисление контактов ухудшает передачу сигнала. При пайке используйте бескислотный флюс и качественный припой.

Третья ошибка – сохранение штатной фильтрации без адаптации к новому усилителю. Активные колонки часто имеют встроенные кроссоверы с параметрами, рассчитанными на конкретный усилитель. При переделке в пассивные эти фильтры могут не соответствовать выходным характеристикам нового усилителя, что вызовет искажения или повреждение динамиков. Либо удалите штатный кроссовер полностью, либо пересчитайте его компоненты (конденсаторы, катушки индуктивности) под новый усилитель. Для двухполосных систем типичные значения: НЧ-фильтр – 4–6 мГн + 47–100 мкФ, ВЧ-фильтр – 2,2–4,7 мкФ + 0,22–0,47 мГн.

Четвёртая ошибка – пренебрежение экранированием и заземлением. В активных колонках часто используется общий провод питания и сигнала, что в пассивных системах приводит к наводкам и фону. При переделке разделите цепи питания и аудиосигнала, используйте экранированный кабель для подключения к усилителю. Если корпус металлический, заземлите его через отдельный провод сечением не менее 1 мм². Проверьте отсутствие паразитных связей между проводами тестером в режиме прозвонки.

Пятая ошибка – неправильная фазировка динамиков. При подключении нескольких динамиков (например, НЧ и ВЧ) важно соблюдать полярность: «+» к «+», «−» к «−». Ошибка в фазировке приводит к взаимному гашению звуковых волн, особенно на низких частотах. Проверьте фазировку простым способом: подайте на колонки монофонический сигнал (например, 100 Гц) и поменяйте полярность одного из динамиков. Если бас стал громче – фазировка верна.

Шестая ошибка – использование некачественных разъёмов. Дешёвые клеммы и разъёмы окисляются, создавая дополнительное сопротивление. Для пассивных колонок выбирайте позолоченные или никелированные разъёмы с надёжным обжимом. Избегайте пружинных клемм: они со временем теряют контакт. Если используете винтовые зажимы, затягивайте их с усилием 0,5–0,7 Н·м, чтобы избежать самораскручивания.

Седьмая ошибка – отсутствие тестирования под нагрузкой. После переделки многие ограничиваются проверкой на низкой громкости, не учитывая, что при высокой мощности могут проявиться проблемы с перегревом или искажениями. Проведите стресс-тест: подайте на колонки сигнал мощностью 70–80% от номинальной в течение 30 минут. Температура корпуса не должна превышать 60°C, а звук – искажаться. Если динамики греются сильнее, проверьте импеданс и качество пайки.
