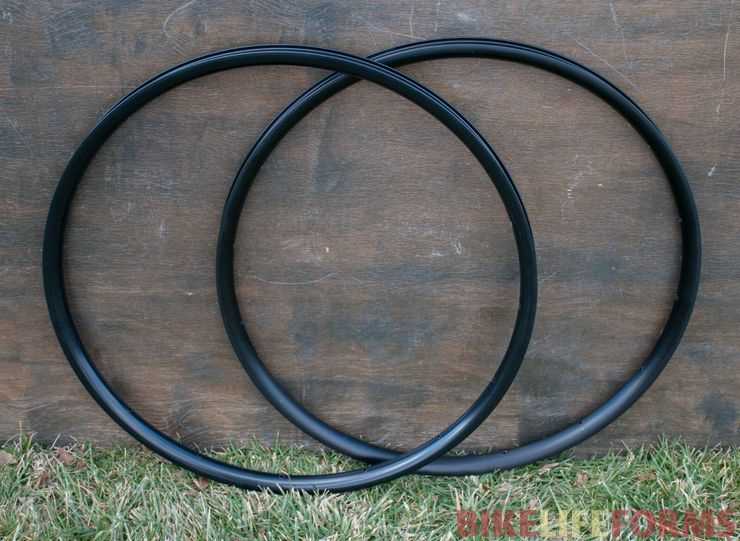

Двойной обод – конструктивное решение, повышающее жесткость и прочность колеса без значительного увеличения веса. В отличие от одинарного, он состоит из двух параллельных стенок, соединенных перемычками или сплошной перегородкой. Такая структура распределяет нагрузку эффективнее, снижая риск деформации при ударах или сильном боковом давлении. Чаще всего двойные обода встречаются на горных велосипедах (особенно в дисциплинах даунхилл и эндуро), туристических моделях и некоторых шоссейных колесах для тяжелых условий.
Первый признак двойного обода – наличие двух видимых стенок при осмотре с торца. У одинарного обода стенка одна, а у двойного между внешней и внутренней кромками заметен зазор или перемычка. Измерьте ширину обода в самом узком месте: если она превышает 25 мм для шоссейных или 30 мм для МТБ-колес, высока вероятность двойной конструкции. Еще один маркер – профиль обода: двойные модели часто имеют выраженную коробчатую форму с плоским дном и вертикальными стенками, тогда как одинарные обычно округлые или U-образные.
Проверьте маркировку производителя. На двойных ободах часто указывают «double wall», «box section» или «double chamber». Если надписей нет, обратите внимание на отверстия для спиц: у двойных ободов они могут быть смещены к центру или иметь усиленные втулки. Также попробуйте слегка сдавить обод пальцами – двойная стенка почти не поддается деформации, в отличие от одинарной, которая может прогибаться.
Для точной диагностики используйте фонарик. Направьте свет вдоль обода: если между стенками видна тень или отражение от внутренней поверхности, конструкция двойная. У одинарного обода свет будет проходить насквозь без преломлений. В сомнительных случаях сравните вес: двойной обод тяжелее одинарного на 30–50 г при аналогичных размерах и материале. Если колесо весит более 500 г для 26-дюймового или 600 г для 29-дюймового, скорее всего, обод двойной.
Не путайте двойной обод с усиленными моделями, где стенка утолщена, но остается одинарной. Усиленные обода маркируются как «reinforced» или «heavy duty», их толщина может достигать 2 мм, но внутренняя полость остается единой. Двойной обод всегда имеет две отдельные стенки, даже если они соединены перемычками. При выборе колес учитывайте: двойная конструкция увеличивает ресурс на 20–40% при езде по неровностям, но требует более тщательной центровки спиц из-за сложной геометрии.
Что такое двойной обод и зачем он нужен
Основное назначение двойного обода – выдерживать экстремальные нагрузки без деформации. Это критично для дисциплин, где колесо испытывает ударные воздействия: даунхилл, фрирайд, эндуро. Например, при приземлении с высоты 2 метра нагрузка на обод может достигать 1200–1500 Н, что в 1,5–2 раза превышает предел прочности однослойных моделей. Двойная стенка распределяет силу удара по большей площади, предотвращая «восьмёрки» и трещины.
Ещё одно преимущество – устойчивость к боковым нагрузкам. При резких поворотах на скорости 30+ км/ч давление на внешнюю кромку обода достигает 800–1000 Н. Однослойные обода в таких условиях гнутся, теряя форму, тогда как двойные сохраняют геометрию за счёт усиленной конструкции. Это особенно важно для колёс с широкими покрышками (2,4–2,8 дюйма), где боковое давление увеличивается на 30–40%.
- Вес: Двойные обода тяжелее однослойных на 50–150 г, но разница компенсируется долговечностью. Например, обод DT Swiss EX 511 весит 540 г, а его однослойный аналог – 420 г, но служит в 2–3 раза дольше.
- Совместимость: Подходят для дисковых и ободных тормозов, но для последних требуют специальных тормозных дорожек с анодированием или керамическим покрытием.
- Спицовка: Рекомендуется использовать спицы толщиной 2,0 мм (для даунхилла – 2,3 мм) и ниппели из латуни или алюминия с усиленной резьбой.
Двойные ободы не универсальны. Для кросс-кантри или шоссе их применение неоправданно: избыточная прочность увеличивает вес, а нагрузки в этих дисциплинах ниже. Исключение – гонки по пересечённой местности с камнями и корнями, где риск повреждения колеса высок. В таких случаях выбирают обода с внутренней шириной 25–30 мм для лучшего сцепления покрышки.
При выборе обращайте внимание на маркировку. Производители указывают максимальное давление в шинах (обычно 3,5–5 бар) и допустимую нагрузку на колесо (например, 120 кг для Sun Ringle Duroc 40). Превышение этих значений приводит к разрушению обода даже при двойной стенке. Также проверяйте наличие дренажных отверстий: без них вода скапливается внутри, ускоряя коррозию.
Уход за двойными ободами проще, чем за однослойными. После езды по грязи или песку достаточно промыть обод водой и просушить – внутренняя полость защищена от абразивных частиц. Однако при появлении вмятин или трещин ремонт невозможен: деформация двойной стенки нарушает структурную целостность, и обод подлежит замене. Для продления срока службы используйте герметики для бескамерных систем, снижающие риск «змеиных укусов».

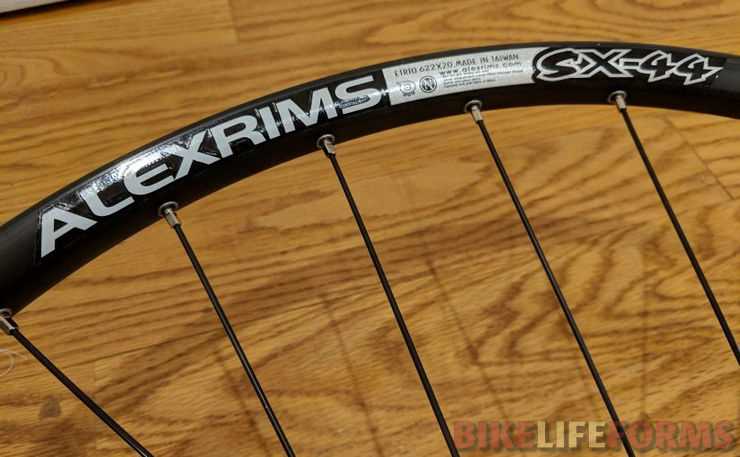

Основные визуальные признаки двойного обода
Второй признак – измененная геометрия профиля. Двойные обода обычно толще одинарных на 30–50%, что легко определить, сравнив их с эталонными образцами или измерив штангенциркулем. Внешний борт часто выступает за пределы внутреннего на 1–3 мм, создавая характерный «ступенчатый» вид. На некоторых моделях этот выступ может быть скрыт под слоем краски, но при тщательном осмотре его можно обнаружить по неровностям поверхности.
Третий маркер – специфическая маркировка производителя. На внутренней стороне обода или рядом с отверстиями для спиц часто наносятся обозначения вроде «Double Wall», «DW», «Box Section» или «2x». У Shimano и Mavic такие метки располагаются на расстоянии 10–15 мм от ниппельного отверстия. Отсутствие маркировки не исключает двойной конструкции, но ее наличие – однозначное подтверждение.
Четвертый признак – поведение обода при нажатии. Если приложить усилие пальцами к боковой стенке, одинарный обод заметно прогибается, тогда как двойной остается жестким. Тест лучше проводить в средней части между спицами, где влияние креплений минимально. Разница в деформации особенно заметна на алюминиевых ободах толщиной менее 20 мм.
Пятый визуальный индикатор – форма отверстий для спиц. В двойных ободах они часто имеют фаску или утолщение по краям, предотвращающее перетирание ниппеля. На одинарных ободах отверстия обычно ровные, без дополнительной обработки. Также стоит обратить внимание на количество слоев металла вокруг отверстий: у двойных их два, что видно при осмотре с торца.
Шестой признак – наличие ребер жесткости между бортами. В высокопрочных моделях (например, DT Swiss TK 540) между внешним и внутренним бортами расположены вертикальные перемычки, видимые через спицевые отверстия. На бюджетных ободах такие ребра могут отсутствовать, но зазор между бортами все равно сохраняется. Проверить это можно с помощью тонкого щупа или проволоки, вставив их в отверстие для спицы.
Седьмой маркер – разница в цвете или фактуре внутренней и внешней поверхностей. Внутренний борт часто имеет более грубую обработку или отличается оттенком из-за особенностей производства. На анодированных ободах внутренняя часть может быть матовой, а внешняя – глянцевой. Этот признак не универсален, но в сочетании с другими помогает подтвердить конструкцию.
Как отличить двойной обод от одинарного при покупке колеса
Масса колеса – косвенный, но надёжный индикатор. Двойные обода тяжелее одинарных при одинаковых размерах и материалах. Например, алюминиевый двойной обод 29″ весит около 500–600 г, тогда как одинарный – 350–450 г. Разница в 100–150 г ощутима при подъёме колеса. Если вес не указан, попросите взвесить колесо или сравните с эталонными значениями производителя.
Проверьте маркировку на ободе. Производители часто указывают тип конструкции: «double wall», «box section» или «single wall». На китайских ободах встречаются обозначения «DW» (double wall) и «SW» (single wall). Если маркировки нет, осмотрите внутреннюю поверхность обода – у двойного обода видны перемычки между стенками, а у одинарного – гладкая или ребристая поверхность без полостей.
Способ крепления ниппелей тоже выдаёт конструкцию. В двойных ободах ниппели вставляются в специальные гнёзда, утопленные между стенками, что защищает их от повреждений. У одинарных ободов ниппели крепятся к одной стенке, и их головки выступают наружу. Если ниппели скрыты внутри обода или видны только их концы – перед вами двойной обод.
Тест на жёсткость поможет подтвердить догадки. Сожмите обод пальцами с двух сторон в области между спицами. Двойной обод почти не деформируется, а одинарный прогнётся даже при небольшом усилии. Этот метод работает для алюминиевых ободов, но неэффективен для карбоновых – их жёсткость зависит от технологии плетения волокон.
Цена – последний, но важный фактор. Двойные обода дороже одинарных на 30–50% из-за сложности производства. Если колесо с заявленным «двойным ободом» стоит как бюджетный вариант, вероятно, это маркетинговый ход или подделка. Сравните стоимость с аналогичными моделями проверенных брендов: Mavic, DT Swiss, AlexRims.
Инструменты для проверки толщины и структуры обода
Штангенциркуль с глубиномером – основной инструмент для измерения остаточной толщины обода. Модели с точностью 0,05 мм (например, Mitutoyo 500-196) позволяют замерять стенки в местах износа, где стандартные 1,5–2 мм могут уменьшаться до критических 0,8–1 мм. Для двойных ободов важно проверять не только внешнюю, но и внутреннюю стенку: разница в толщине между ними не должна превышать 0,3 мм. Измерения проводят в 3–5 точках по окружности, избегая участков с наклейками или покрытием.
Ультразвуковой толщиномер (например, Olympus 38DL PLUS) применяют для неразрушающего контроля алюминиевых и карбоновых ободов. Прибор калибруют по эталонному образцу с известной толщиной, после чего сканируют обод через слой контактной жидкости. Для двойных ободов с полостью между стенками ультразвук выявляет расслоения или пустоты, если скорость прохождения сигнала отклоняется более чем на 5% от нормы. Минимальная толщина, которую фиксируют такие приборы, – 0,5 мм.
Магнитный дефектоскоп (например, Elcometer 331) эффективен для стальных ободов. Прибор создает переменное магнитное поле, а датчик регистрирует искажения, вызванные трещинами или коррозией. Для двойных ободов сварные швы проверяют отдельно: дефекты в них проявляются как аномалии на графике прибора. Чувствительность метода позволяет обнаруживать трещины шириной от 0,1 мм и глубиной 0,3 мм. Перед проверкой обод очищают от грязи и ржавчины, иначе показания будут искажены.
Лазерный профилометр (например, Keyence LK-G5000) сканирует геометрию обода с точностью до 0,01 мм. Инструмент строит 3D-модель поверхности, выявляя деформации, вмятины или неравномерный износ. Для двойных ободов критичны отклонения профиля более 0,2 мм: они указывают на усталость материала или нарушение структуры. Прибор также измеряет ширину обода в динамике, что важно для оценки совместимости с покрышками. Сканирование занимает 10–15 секунд на колесо.
Простой, но действенный метод – визуальный осмотр с лупой 10х увеличения. Осматривают кромки обода, зоны крепления спиц и стыки двойных стенок на предмет микротрещин, коррозии или расслоений. Для алюминиевых ободов характерны белые окислы в местах усталости, для карбоновых – вздутия или потертости лакового слоя. Дополнительно используют фонарь с узким лучом, направляя свет вдоль поверхности: неровности отбрасывают тени, заметные невооруженным глазом.
Как проверить наличие двойного обода без разборки колеса
Двойной обод – конструкция из двух параллельных стенок, соединённых перемычками, повышающая жёсткость и прочность колеса. Визуально отличить его от одинарного можно по характерным признакам без снятия покрышки или спиц. Начните с осмотра боковой поверхности обода: у двойного обода между стенками заметен зазор 2–5 мм, а внешняя кромка часто имеет утолщение или ступенчатый профиль. Одинарные ободы выглядят монолитными, с ровной поверхностью без видимых разделений.
Проверьте толщину обода в области отверстий под ниппели. У двойных ободов ниппели утоплены в углублениях между стенками, а сами отверстия окружены металлическими втулками длиной 8–12 мм. На одинарных ободах ниппели крепятся к тонкой стенке, а отверстия не имеют усиливающих элементов. Измерьте штангенциркулем ширину обода в месте крепления спиц: двойные ободы обычно шире 20 мм, тогда как одинарные редко превышают 15–18 мм.
- Просветите обод фонариком с торца. Двойной обод даст чёткую тень от внутренней стенки, а свет будет проходить только через зазоры между перемычками. Одинарный обод пропустит свет равномерно по всей ширине.
- Постучите по ободу металлическим предметом (например, ключом). Двойной обод издаёт глухой, многогранный звук из-за резонанса между стенками. Одинарный обод звучит звонче и однотоннее.
- Проверьте маркировку производителя. На двойных ободах часто указывают «double wall», «box section» или «2W». Если маркировки нет, изучите документацию к велосипеду или модель обода в интернете.
Оцените вес колеса. Двойные ободы тяжелее одинарных на 150–300 г при одинаковом диаметре и материале. Взвесьте колесо на бытовых весах: если масса превышает 1,2 кг для 26-дюймового колеса или 1,5 кг для 29-дюймового, вероятно, обод двойной. Исключение – облегчённые модели из карбона или алюминиевых сплавов с полостями.
Используйте магнит для проверки материала. Если обод притягивает магнит, он стальной – такие ободы почти всегда одинарные из-за сложности изготовления двойной конструкции из стали. Алюминиевые ободы могут быть как одинарными, так и двойными, поэтому этот метод не даёт однозначного ответа, но сужает круг поиска.
Типичные ошибки при определении типа обода
Первая ошибка – ориентация только на ширину обода в миллиметрах. Многие считают, что если обод шире 25 мм, это автоматически двойной. На деле ширина зависит от модели: например, обод WTB KOM Light шириной 30 мм – одинарный, а Mavic Open Pro шириной 22 мм – двойной. Критерий не абсолютный, а относительный: нужно сравнивать внешнюю и внутреннюю ширину. Если разница между ними превышает 5 мм, вероятность двойного обода высока.
Игнорирование маркировки производителя – вторая распространённая ошибка. На ободах часто указывают тип конструкции: «single wall», «double wall» или «box-section». Например, обода марки Alexrims DM18 имеют явную маркировку «double wall» на внутренней стороне. Если надписи нет, проверяют наличие рёбер жёсткости между стенками: у двойных ободов они расположены перпендикулярно плоскости колеса, у одинарных – отсутствуют или идут вдоль.
Недооценка веса как индикатора. Одинарные обода редко весят больше 500 г (например, обод для BMX Odyssey Hazard Lite – 480 г). Двойные обода той же ширины тяжелее минимум на 20–30%: обод DT Swiss RR 411 весит 620 г. Исключения – облегчённые модели с вырезами (например, Stan’s NoTubes ZTR Crest), но их легко опознать по характерным отверстиям между стенками.
Как прочитать маркировку на ободе для подтверждения конструкции
Маркировка на ободе расположена на внутренней стороне фланца или рядом с отверстиями для спиц. Ищите надписи, содержащие аббревиатуры: «DB» (Double Butted), «DD» (Double Wall), «W/O» (Welded Only) или «SLE» (Single Eyelet). Эти обозначения прямо указывают на тип конструкции. Например, «DB» встречается на ободах с двойным ободом, где стенки усилены дополнительным слоем материала между фланцами.
Производители часто указывают толщину стенок в миллиметрах. На двойных ободах значения варьируются от 0.8/0.6 мм до 1.2/0.9 мм – первое число обозначает внешнюю стенку, второе – внутреннюю. Если маркировка содержит одно значение (например, «1.0 мм»), обод одностенный. Исключение – обода с переменной толщиной, где указывают диапазон: «0.8–1.2 мм».
Код стандарта ETRTO (например, «622-19») не раскрывает конструкцию, но рядом с ним часто размещают дополнительные символы. Буква «D» после ширины («19D») или надпись «Double Wall» подтверждают двойной обод. На алюминиевых ободах встречается гравировка «TA» (Tubeless Alloy) или «TR» (Tubeless Ready) – такие модели обычно имеют усиленную конструкцию, но не всегда двойную.
Лазерная гравировка или тиснение на фланце могут включать номер партии и год выпуска. Если рядом с ними есть надпись «Reinforced» или «Heavy Duty», это косвенно указывает на двойной обод. Однако полагаться только на такие формулировки не стоит – проверяйте наличие конкретных обозначений типа «2x» или «Dual Wall».
На карбоновых ободах маркировка наносится на торцевую часть или под фланцем. Ищите надписи «UD Carbon» (Unidirectional) или «3K Weave» – они описывают структуру материала, но не конструкцию. Подтверждением двойного обода служит фраза «Sandwich Construction» или «Double Layer». Производители высокого уровня (например, DT Swiss, ENVE) дублируют информацию на наклейке с серийным номером.
Если маркировка отсутствует или стёрта, измерьте толщину стенки штангенциркулем в трёх точках: у фланца, посередине и у отверстий для спиц. Разница в 0.3–0.5 мм между внешней и внутренней сторонами указывает на двойной обод. На одностенных ободах толщина равномерна (±0.1 мм). Для точности сравните результаты с техническими характеристиками модели на сайте производителя.
Когда двойной обод необходим, а когда можно обойтись без него
Для кросс-кантри (XC) и трейловых велосипедов двойной обод редко бывает оправдан. Современные однослойные обода из алюминиевых сплавов (например, 6061 или 7005) с усиленными стенками выдерживают нагрузки до 120 кг веса райдера при умеренном стиле езды. Если вы не прыгаете с высоты более 0,5 метра и не преодолеваете каменистые спуски на скорости свыше 40 км/ч, однослойного обода будет достаточно.
Вес – ключевой фактор при выборе. Двойной обод тяжелее однослойного на 50–150 грамм в зависимости от ширины и материала. Для гонщиков XC, где каждая секунда на счету, это критично. Например, разница в 100 грамм на колесе увеличивает инерцию вращения, что требует дополнительных усилий при разгоне. В то же время для даунхильных велосипедов, где скорость набирается под действием гравитации, лишний вес не так важен.
Ширина обода также влияет на необходимость двойной конструкции. Узкие обода (до 25 мм внутренней ширины) чаще встречаются в шоссейных и гравийных велосипедах, где нагрузки распределяются равномерно. Здесь двойной обод избыточен – даже при давлении в 6–8 бар однослойный обод справится. Широкие обода (30 мм и более), используемые в MTB и фэтбайках, испытывают боковые нагрузки при прохождении поворотов, поэтому для них двойной обод может быть оправдан.
Стоимость – ещё один аргумент. Двойные обода дороже однослойных на 30–70% из-за сложности производства. Если бюджет ограничен, а стиль катания не предполагает экстремальных нагрузок, лучше вложиться в качественный однослойный обод с анодированным покрытием или усиленными стенками. Например, обода от DT Swiss или Stan’s NoTubes в однослойном исполнении служат дольше дешёвых двойных аналогов.
Ремонтопригодность двойных ободов ниже. При сильном ударе внутренний слой может деформироваться, и колесо придётся менять полностью. Однослойные обода проще выправить вручную или на станке, особенно если деформация не критична. Для райдеров, катающихся вдали от сервисных центров, это важный фактор.
Выбор зависит от сочетания факторов: дисциплины, веса райдера, стиля езды и бюджета. Для большинства любителей и даже продвинутых трейлеров двойной обод – избыточное решение. Исключение – агрессивное катание на тяжёлых велосипедах (от 15 кг) или регулярные прыжки с высоты более 1 метра. В остальных случаях однослойный обод с правильно подобранными спицами и покрышками обеспечит достаточную надёжность без лишнего веса.
