Вентиляторы на 12В широко применяются в системах охлаждения электроники, автомобилях и маломощных устройствах. Однако их прямое подключение к сети 220В приведёт к мгновенному выходу из строя из-за превышения допустимого напряжения в 18 раз. Для безопасной работы потребуется понижающий блок питания или специализированный адаптер с выходным напряжением 12В и током, соответствующим характеристикам вентилятора (обычно 0,1–1,5А).
Основные компоненты для подключения: импульсный источник питания 220В→12В (мощностью не менее 120% от потребления вентилятора), соединительные провода сечением 0,5–1 мм² (для токов до 2А), паяльник или клеммники для надёжного контакта. Избегайте линейных трансформаторов – они громоздки и неэффективны при мощности ниже 10Вт. При выборе блока питания обратите внимание на наличие защиты от короткого замыкания и перегрева.
Перед началом работ отключите питание от сети 220В и убедитесь в отсутствии остаточного напряжения на проводах. Подключите вход блока питания к сети через вилку или выключатель с предохранителем на 1–2А. Выходные клеммы 12В соедините с проводами вентилятора, соблюдая полярность: красный провод – «+», чёрный – «−». Для проверки используйте мультиметр в режиме измерения постоянного напряжения (DCV 20В).
Если вентилятор не запускается, проверьте: целостность проводов, напряжение на выходе блока питания (должно быть 11,5–12,5В), сопротивление обмотки двигателя (обычно 5–50 Ом). При использовании ШИМ-регулятора скорости убедитесь, что его рабочий диапазон совместим с напряжением 12В и током вентилятора. Для длительной эксплуатации закрепите блок питания на негорючей поверхности вдали от источников тепла.
Выбор блока питания для преобразования напряжения с 220В на 12В
Тип блока питания определяет его надежность и безопасность. Импульсные БП компактны, эффективны (КПД 80–90%) и дешевле линейных, но чувствительны к перепадам напряжения. Линейные стабилизаторы (например, LM7812) проще в сборке, но греются и требуют радиатора при токе свыше 0,5 А. Для стационарных систем выбирайте импульсные БП с защитой от короткого замыкания и перегрузки. В мобильных решениях – герметичные модели с широким диапазоном входного напряжения (100–240 В).
Выходные параметры БП должны точно соответствовать требованиям вентилятора. Напряжение должно быть стабилизированным 12 В (±5% допустимо, но нежелательно). Пульсации напряжения свыше 100 мВ приводят к шуму и сокращению срока службы подшипников. Проверяйте ток: если вентилятор потребляет 0,3 А, БП должен выдавать не менее 0,35–0,4 А. Некоторые дешевые модели завышают номинальные значения – используйте мультиметр для проверки.
Габариты и способ монтажа зависят от условий эксплуатации. Для установки в корпус ПК подойдут малогабаритные БП формата «кирпич» (например, Mean Well GSM12E12-P1J) с размерами 50×30×20 мм. В промышленных системах используют БП в DIN-рейку (TDK-Lambda DSP15-12) или навесные модели с клеммными колодками. Обращайте внимание на степень защиты: IP20 подходит для сухих помещений, IP67 – для улицы или влажных сред.
Сертификация и бренд влияют на долговечность. Избегайте безымянных БП с AliExpress – они часто не соответствуют заявленным характеристикам. Проверенные производители: Mean Well (серии LRS, GSM), TDK-Lambda, XP Power, Recom. Ищите модели с сертификатами CE, UL или RoHS. Наличие гальванической развязки (изоляция между первичной и вторичной цепями) обязательно для безопасности – проверяйте в технической документации.
Дополнительные функции повышают удобство и безопасность. Регулировка выходного напряжения (например, в БП Mean Well LRS-50-12) позволяет точно подстроить параметры под вентилятор. Модели с активным охлаждением (вентилятором) работают дольше, но шумят. Пассивное охлаждение (радиаторы) бесшумно, но требует хорошей вентиляции. Для систем с частыми включениями/выключениями выбирайте БП с мягким стартом (плавным нарастанием напряжения), чтобы избежать бросков тока.
Проверка совместимости вентилятора и блока питания по току и мощности
Первым шагом определите номинальный ток и мощность вентилятора, указанные на его корпусе или в технической документации. Для 12В-вентиляторов стандартные значения тока варьируются от 0,1А до 0,5А (мощность – 1,2–6 Вт). Если данные отсутствуют, измерьте ток мультиметром в режиме амперметра при подключении к источнику 12В. Превышение тока блока питания над током вентилятора должно составлять не менее 20% – например, для вентилятора на 0,3А нужен блок на 0,36А или выше. Игнорирование этого правила приведёт к перегреву блока и снижению его ресурса.
Мощность блока питания рассчитывается по формуле: P = U × I, где U – напряжение (12В), I – ток. Для вентилятора на 0,4А минимальная мощность блока составит 4,8 Вт. Однако блоки питания с мощностью менее 10 Вт использовать не рекомендуется – они не обеспечивают стабильность напряжения при скачках нагрузки. При параллельном подключении нескольких вентиляторов суммируйте их токи и выбирайте блок с запасом в 30–40%. Например, два вентилятора по 0,2А требуют блока на 0,52А (6,24 Вт), но оптимально – 0,6А (7,2 Вт).
Проверьте тип блока питания: импульсные (компактные, с высоким КПД) подходят для большинства задач, но линейные (тяжёлые, с трансформатором) предпочтительнее для чувствительной электроники из-за отсутствия высокочастотных помех. Убедитесь, что выходное напряжение блока точно соответствует 12В – отклонение более ±5% (0,6В) сокращает срок службы вентилятора. Для проверки под нагрузкой подключите вентилятор к блоку и измерьте напряжение на его клеммах: при падении ниже 11,4В замените блок на более мощный или стабилизированный.
Подготовка инструментов и материалов для безопасного подключения
Для подключения вентилятора 12В к сети 220В потребуется блок питания с выходным напряжением 12В и током не менее 0,5А – стандартный параметр для большинства маломощных вентиляторов. Выбирайте источник с запасом по току (например, 1А), чтобы избежать перегрева при длительной работе. Обратите внимание на тип разъема: если вентилятор имеет клеммы или провода, блок питания должен быть без разъема или с подходящими контактами для пайки.
Из инструментов понадобятся паяльник мощностью 25–40Вт с тонким жалом, припой ПОС-61 и флюс (канифоль или паяльная кислота для меди). Для изоляции соединений используйте термоусадочную трубку диаметром 3–5 мм или изоленту ПВХ на основе хлоропренового каучука – она устойчива к нагреву и не теряет свойств при температуре до 80°C. Кусачки и стриппер для снятия изоляции с проводов должны быть острыми, чтобы не деформировать жилы.
Для проверки цепи и напряжения необходим мультиметр с диапазоном измерения переменного и постоянного тока до 300В. Перед началом работ убедитесь, что прибор исправен: проверьте его на известном источнике напряжения (например, батарейке 9В). Дополнительно пригодится индикаторная отвертка для контроля наличия фазы в розетке – это исключит случайное прикосновение к токоведущим частям.
Если вентилятор не имеет штатного выключателя, установите отдельный тумблер на 250В/3А с фиксацией положения. Для монтажа в корпус подойдет миниатюрный выключатель типа MTS-102 или аналогичный. При выборе обращайте внимание на материал контактов: серебро или сплав с серебром обеспечивает долговечность при частых переключениях.
Для крепления блока питания и вентилятора используйте пластиковые стяжки шириной 3–5 мм или металлические хомуты с резиновыми прокладками, чтобы избежать вибрации. Если монтаж выполняется в металлическом корпусе, заземлите его через винт М4 с шайбой – это снизит риск поражения током при пробое изоляции. Для фиксации проводов внутри корпуса подойдут пластиковые клипсы или нейлоновые стяжки.
Работайте в диэлектрических перчатках класса 0 (напряжение до 1000В) и на резиновом коврике. Избегайте использования инструментов с поврежденной изоляцией: проверьте рукоятки отверток, пассатижей и кусачек на отсутствие трещин. При пайке проветривайте помещение или используйте вытяжку – пары флюса и припоя токсичны.
Перед сборкой подготовьте схему подключения на бумаге: укажите цветовую маркировку проводов (например, красный – «+12В», черный – «земля»), расположение выключателя и точки пайки. Это сократит время монтажа и исключит ошибки. Для временного соединения проводов используйте клеммники WAGO 221 серии – они рассчитаны на ток до 20А и не требуют пайки, но для постоянного подключения лучше припаять провода напрямую.
Разборка и изоляция проводов вентилятора и блока питания
Для блока питания 220В/12В снимите корпус, открутив 4–6 винтов крестовой отверткой PH1 или PH2. Внутри найдете два силовых провода (фаза и ноль) и выходные провода 12В. Зачистите концы проводов вентилятора и блока питания на 5–7 мм, используя стриппер с калибром 0,5–1,0 мм². Если изоляция жесткая, прогрейте ее феном на 120–150°C в течение 10 секунд – это облегчит снятие.
Проверьте целостность проводов мультиметром в режиме прозвонки. Сопротивление между жилами должно стремиться к бесконечности, а между жилой и изоляцией – превышать 1 МОм. При обнаружении повреждений обрежьте провод на 10–15 мм выше дефекта и зачистите заново. Для изоляции используйте термоусадочные трубки диаметром 2–3 мм (для одиночных проводов) или 4–6 мм (для пары). Нагревайте трубку строительным феном на 100–120°C до полного обжатия.
Соедините провода методом скрутки с последующей пайкой: длина скрутки – не менее 15 мм, температура паяльника – 300–350°C. Наносите припой ПОС-61 тонким слоем, избегая избытка. После пайки наденьте термоусадку так, чтобы она перекрывала оголенный участок на 5 мм с каждой стороны. Альтернатива – изолента ПВХ шириной 19 мм, намотанная в 2–3 слоя с нахлестом 50%. Для силовых проводов 220В используйте только изоленту класса Х/В (термостойкая).
Фиксируйте провода внутри корпуса блока питания пластиковыми стяжками или силиконовыми прокладками, чтобы исключить вибрацию. Перед окончательной сборкой проверьте отсутствие короткого замыкания между фазой и корпусом тестером на 500 В. Убедитесь, что изоляция не касается радиаторов или острых кромок – это может привести к пробою при длительной эксплуатации.

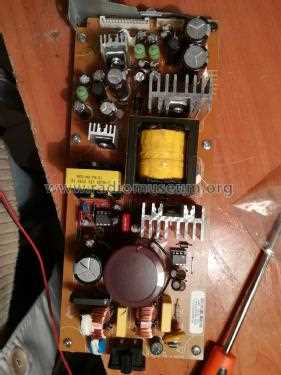

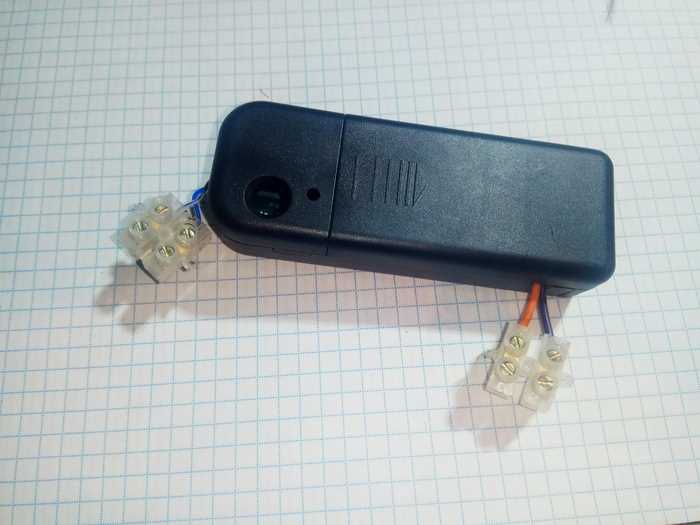

Способы соединения проводов: пайка, клеммники или скрутка
Выбор метода соединения проводов напрямую влияет на надежность и безопасность подключения вентилятора 12В к сети 220В. Каждый способ имеет свои ограничения, преимущества и области применения, которые зависят от сечения проводов, условий эксплуатации и требований к долговечности.
Пайка – единственный метод, обеспечивающий монолитное соединение с минимальным переходным сопротивлением. Для работы с проводами сечением до 1,5 мм² используют паяльник мощностью 40–60 Вт, припой ПОС-61 и канифоль в качестве флюса. Температура жала не должна превышать 350°C, чтобы избежать перегрева изоляции. После пайки соединение изолируют термоусадочной трубкой с коэффициентом усадки 2:1 или изолентой ПВХ в два слоя. Пайка не рекомендуется для проводов под механической нагрузкой или в условиях вибрации – припой со временем может растрескаться.
Клеммники делятся на три основных типа: винтовые, пружинные и ножевые. Винтовые клеммы (например, КВ-2,5) выдерживают ток до 24 А и подходят для проводов сечением 0,75–4 мм², но требуют периодической подтяжки винтов раз в 6–12 месяцев. Пружинные клеммы Wago 221-й серии рассчитаны на 32 А и не нуждаются в обслуживании, но их нельзя использовать при температуре выше +85°C. Ножевые клеммы (типа Scotchlok) применяют для быстрого соединения без снятия изоляции, но они ограничены током до 10 А и сечением до 1,5 мм². При выборе клеммника проверяйте соответствие его номинального тока расчетной нагрузке цепи.
Скрутка – самый простой, но наименее надежный способ. Согласно ПУЭ (п. 2.1.21), скрутка допускается только как временное соединение или в сочетании с последующей пайкой/сваркой. Для проводов сечением 0,5–2,5 мм² длина скрутки должна быть не менее 40 мм, а количество витков – от 5 до 8. После скручивания соединение пропаивают или обжимают гильзой ГМЛ. Без дополнительной обработки скрутка окисляется, что приводит к росту сопротивления и нагреву. В цепях 220В скрутку использовать запрещено без последующей изоляции термоусадочной трубкой или колпачками СИЗ.
Для подключения вентилятора 12В к блоку питания 220В оптимальны пружинные клеммники Wago 2273 или винтовые клеммы с защитным кожухом. Если требуется максимальная надежность (например, при установке в помещениях с высокой влажностью), выбирайте пайку с последующей герметизацией термоусадкой и силиконовым герметиком. Скрутку применяйте только в крайних случаях, предварительно рассчитав ток нагрузки и убедившись, что сечение проводов соответствует требованиям ГОСТ 22483-2012.
При соединении разнородных металлов (медь-алюминий) используйте специальные клеммники с антиоксидантной пастой (например, Wago 224) или биметаллические гильзы ГАМ. Пайка в этом случае недопустима из-за образования гальванической пары, ускоряющей коррозию. Для проверки качества соединения измеряйте сопротивление мультиметром – оно не должно превышать 0,05 Ом на 1 м провода. В цепях с током свыше 10 А избегайте клеммников с пластиковым корпусом – выбирайте модели с керамической или металлической основой.
Тестирование полярности подключения перед подачей питания
Перед первым включением проверьте полярность мультиметром в режиме измерения постоянного напряжения (DCV) на диапазоне 20 В. Подсоедините щупы к клеммам вентилятора: красный – к предполагаемому «+», черный – к «-«. Если прибор показывает отрицательное значение (например, -12 В), поменяйте провода местами. Для вентиляторов с цветовой маркировкой проводов стандартная полярность: красный – «+», черный – «-«, но у дешевых моделей возможны отклонения.
При отсутствии мультиметра используйте светодиодный индикатор на 12 В с резистором 1 кОм. Подключите его последовательно к проводам вентилятора: анод светодиода к «+», катод через резистор к «-«. Если светодиод не загорается, переверните подключение. Этот метод менее точен, но позволяет избежать повреждения вентилятора при обратной полярности, так как большинство 12-вольтовых устройств выдерживают кратковременное обратное напряжение до 5 В.
Зафиксируйте правильное подключение изолентой или термоусадкой, чтобы исключить случайное смещение проводов. Особое внимание уделите блокам питания с нестандартной распайкой: например, у некоторых китайских адаптеров центральный контакт разъема может быть «-» вместо «+». Всегда сверяйтесь с документацией или маркировкой на корпусе устройства.
Монтаж и крепление блока питания в безопасном месте
Блок питания на 12В для вентилятора должен располагаться в зоне, исключающей контакт с влагой, пылью и механическими воздействиями. Оптимальные места: за подвесным потолком, внутри вентиляционного короба (если он не герметичен) или на стене на высоте не менее 1,5 м от пола. Избегайте установки вблизи труб отопления, водоснабжения и мест с температурой выше +40°C – перегрев снижает ресурс компонентов на 30–40%.
Для крепления используйте металлические или пластиковые кронштейны с отверстиями под саморезы. Размер крепежа зависит от веса блока: для устройств до 500 г подойдут саморезы 3,5×25 мм, для более тяжелых – анкерные болты 6×40 мм. Перед монтажом проверьте несущую способность поверхности: гипсокартон выдерживает до 5 кг на точку при использовании дюбелей-бабочек, бетон – до 20 кг на анкер.
- Отключите питание 220В перед началом работ – даже маломощные блоки могут вызвать короткое замыкание при случайном касании проводов.
- Оставьте зазор 5–10 см между блоком и стеной для естественной вентиляции – перегрев на 10°C сокращает срок службы конденсаторов вдвое.
- Используйте кабель-каналы или гофру для прокладки проводов 220В – открытая проводка в жилых помещениях запрещена ПУЭ п. 2.1.4.
При монтаже в деревянных конструкциях применяйте негорючие подложки из стеклотекстолита толщиной 1–2 мм. Блок питания не должен касаться древесины – температура корпуса при нагрузке может достигать +60°C. Для дополнительной защиты установите термоусадочную трубку на места пайки и стяните провода пластиковыми хомутами с шагом 15–20 см.
Если блок питания устанавливается в помещении с высокой влажностью (ванная, подвал), выбирайте модели с классом защиты IP65 или выше. Герметичные корпуса из поликарбоната предотвращают коррозию контактов, но требуют сверления дренажных отверстий диаметром 3–4 мм в нижней части для отвода конденсата. Альтернатива – размещение блока за пределами влажной зоны с подводом кабеля через гермоввод.
- Разметьте точки крепления по габаритам блока, добавив 2–3 см с каждой стороны для доступа к клеммам.
- Просверлите отверстия диаметром на 0,5 мм меньше самореза – это обеспечит плотную посадку без растрескивания материала.
- Закрепите блок, оставив возможность демонтажа для обслуживания – винты не должны пережимать корпус.
- Подключите провода, соблюдая полярность: фаза (коричневый/черный) – к клемме L, ноль (синий) – к N, заземление (желто-зеленый) – к PE.
- Проверьте надежность фиксации, потянув блок с усилием 5–7 кг – он не должен смещаться.
Проверка работоспособности вентилятора после подключения
После сборки схемы с блоком питания 12В и подключения вентилятора к сети 220В первым шагом проверьте отсутствие короткого замыкания мультиметром в режиме прозвонки. Установите щупы на контакты вилки 220В – сопротивление должно стремиться к бесконечности. Если прибор показывает ноль или низкое значение, немедленно отключите устройство и перепроверьте монтаж: вероятно, оголённые провода касаются друг друга или корпуса.
Подайте питание на схему и замерьте напряжение на выходе блока питания. Для этого подключите мультиметр в режиме измерения постоянного напряжения (DCV) к клеммам, где подсоединён вентилятор. Допустимое отклонение – не более ±0,5В от номинальных 12В. Превышение этого значения приведёт к перегреву обмоток двигателя, а заниженное – к недостаточному охлаждению или остановке крыльчатки.
Наблюдайте за работой вентилятора в течение первых 30 секунд. Крыльчатка должна вращаться плавно, без рывков и посторонних шумов. Если слышен скрежет или вибрация, отключите питание и проверьте подшипники: возможно, они загрязнены или требуют смазки. Для вентиляторов с подшипниками скольжения используйте силиконовую смазку, для шариковых – литиевую.
Измерьте потребляемый ток. Подключите мультиметр в разрыв цепи (последовательно с вентилятором) в режиме измерения постоянного тока (DCA). Сравните показания с паспортными данными устройства. Например, если вентилятор рассчитан на 0,2А, а прибор показывает 0,3А и выше, это указывает на перегрузку или неисправность двигателя. В таком случае замените вентилятор или проверьте качество пайки контактов.
Проверьте температуру корпуса вентилятора после 10 минут непрерывной работы. Допустимый нагрев – не выше 60°C. Превышение этого порога свидетельствует о недостаточном охлаждении или дефекте обмоток. Используйте бесконтактный термометр для точного измерения. Если температура критически высока, установите дополнительный радиатор или уменьшите нагрузку на блок питания.
Оцените эффективность охлаждения. Направьте поток воздуха на термопару или термометр с выносным датчиком. При стандартных условиях (температура окружающей среды 25°C) вентилятор должен снижать температуру на 5–10°C в зависимости от модели. Если разница меньше, проверьте направление вращения крыльчатки – возможно, она установлена задом наперёд или засорена пылью.
Проверьте стабильность работы при изменении напряжения сети. Подключите схему через ЛАТР и плавно повышайте напряжение от 200В до 240В. Вентилятор должен сохранять постоянные обороты, а блок питания – выдавать стабильные 12В. Если при 230В и выше наблюдаются скачки напряжения на выходе, замените блок питания на модель с более широким диапазоном входного напряжения (например, 100–240В).
Завершите проверку тестом на длительную нагрузку. Оставьте вентилятор включённым на 2–3 часа. Периодически контролируйте температуру, шум и вибрацию. Если после этого времени параметры остаются в норме, подключение выполнено корректно. В противном случае разберите схему и проверьте каждый элемент отдельно: блок питания, провода, контакты и сам вентилятор.
