Пружины амортизаторов подвергаются постоянным динамическим нагрузкам, что со временем приводит к их проседанию и потере рабочих характеристик. Растягивание пружины – временное решение, позволяющее восстановить клиренс и жесткость подвески без замены детали. Однако неправильный подход к этой процедуре чреват деформацией витков, потерей упругости или даже разрушением металла. Ключевые параметры, которые необходимо учитывать: материал пружины (чаще всего – сталь 60С2А или 51ХФА), диаметр проволоки (обычно 10–16 мм для легковых автомобилей), шаг витков и максимальное допустимое удлинение (не более 5–7% от исходной длины).
Наиболее безопасный метод – механическое растягивание с контролем нагрузки. Для этого используют специализированные стенды с гидравлическим или винтовым приводом, оснащенные динамометром. Процесс включает три этапа: предварительный нагрев пружины до 150–200°C (снижает внутренние напряжения), постепенное растяжение с шагом 2–3 мм и термическую обработку (отпуск при 300–350°C в течение 30–40 минут). Критическое значение – предел текучести материала (для 60С2А – около 1400 МПа): превышение этого показателя ведет к необратимой деформации.
Альтернативный способ – холодное растягивание с фиксацией, применимое для пружин с небольшим износом. Пружину зажимают в тисках или струбцинах, равномерно увеличивая расстояние между витками с помощью рычага или домкрата. Важно: нагрузка должна распределяться симметрично, иначе возникает риск перекоса. После растяжения пружину выдерживают под нагрузкой 10–15 минут, затем проверяют геометрию витков с помощью штангенциркуля. Допустимое отклонение шага – не более 0,5 мм на виток.
Категорически запрещено использовать ударные методы (молоток, кувалда) или нагревать пружину открытым пламенем – это приводит к локальному перегреву и образованию микротрещин. После растяжения обязательна проверка на остаточную деформацию: пружину сжимают до рабочего положения и измеряют длину в свободном состоянии. Если разница с исходным значением превышает 2%, деталь считается непригодной для дальнейшей эксплуатации.
Какие инструменты необходимы для растягивания пружины без повреждений
Съёмник пружин – основной инструмент, без которого невозможно безопасно работать с амортизаторами. Существуют два типа: винтовые и гидравлические. Винтовые модели дешевле, но требуют физических усилий и точного позиционирования зацепов. Гидравлические обеспечивают равномерное давление, снижая риск перекоса пружины, но стоят дороже и занимают больше места. Для большинства легковых автомобилей подходят съёмники с рабочим ходом 200–300 мм и максимальной нагрузкой 1,5–2 тонны.
Струбцины или зажимы нужны для фиксации пружины в сжатом состоянии перед демонтажем амортизатора. Используйте модели с резиновыми или пластиковыми накладками, чтобы не деформировать витки. Оптимальная ширина губок – 50–80 мм, а усилие зажима должно быть не менее 500 кг. Без фиксации пружина может резко распрямиться, что приведёт к травмам или повреждению подвески.
Динамометрический ключ необходим для контроля усилия при обратной сборке. Превышение рекомендованного момента затяжки (обычно 80–120 Н·м для креплений амортизатора) приводит к деформации опорных чашек или разрушению резьбы. Для работы с пружинами подвески выбирайте ключ с диапазоном 40–200 Н·м и точностью ±3%. Проверяйте калибровку инструмента каждые 500 циклов затяжки.
Монтировка или лом с изогнутым концом помогает аккуратно развести витки пружины при установке съёмника. Длина инструмента должна быть не менее 600 мм, чтобы обеспечить рычаг без риска соскальзывания. Избегайте использования отвёрток или плоских ломиков – они могут повредить защитное покрытие пружины, что ускорит коррозию. Для работы с тяжёлыми пружинами (например, на внедорожниках) применяйте монтировки из закалённой стали с антикоррозийным покрытием.
Набор шестигранных ключей или торцевых головок потребуется для демонтажа креплений амортизатора. Стандартные размеры: 10, 13, 17 и 19 мм для большинства автомобилей. Для японских и корейских моделей часто нужны головки на 12 и 14 мм. Используйте только хромованадиевые инструменты – они выдерживают высокие нагрузки без срыва граней. Перед работой очистите болты от грязи металлической щёткой, чтобы избежать повреждения резьбы.
Защитные перчатки из кевлара или нитрилового каучука предотвращают порезы от острых краёв пружины и химические ожоги от смазок. Толщина материала должна быть не менее 0,8 мм, а размер – точно соответствовать руке, чтобы не ограничивать подвижность. Для работы с гидравлическими съёмниками дополнительно используйте очки с боковой защитой – при разрыве пружины осколки летят со скоростью до 100 км/ч.
Смазка на основе дисульфида молибдена или литиевого мыла снижает трение между витками пружины и съёмником. Наносите её тонким слоем на внутреннюю поверхность зацепов перед сжатием. Избегайте WD-40 и аналогичных аэрозолей – они испаряются, оставляя сухую плёнку, которая увеличивает износ инструмента. Для пружин с полимерным покрытием используйте силиконовые смазки, чтобы не повредить защитный слой.
Стенд для фиксации амортизатора облегчает работу с тяжёлыми узлами. Модели с регулируемыми захватами подходят для пружин диаметром 100–250 мм и длиной до 500 мм. Выбирайте стенды с грузоподъёмностью не менее 300 кг и антискользящими накладками. Для разовых работ можно использовать тиски с мягкими губками, но они менее устойчивы и требуют дополнительной фиксации амортизатора цепью или ремнём.

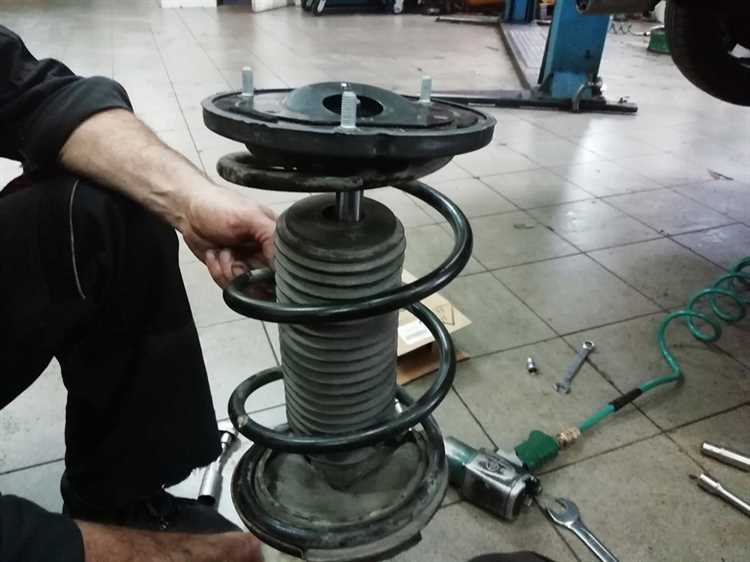

Как правильно зафиксировать амортизатор перед началом работ
Перед растягиванием пружины амортизатор необходимо жестко закрепить, чтобы исключить его смещение или вращение. Для этого используйте специализированные тиски с мягкими губками из алюминия или меди – они предотвращают повреждение корпуса амортизатора. Если тисков нет, подойдет прочный верстак с зажимами, но обязательно подложите резиновые или деревянные прокладки между металлическими поверхностями и амортизатором. Усилие зажима должно быть достаточным, чтобы удерживать деталь, но не деформировать её.
При фиксации амортизатора в вертикальном положении следите, чтобы шток был направлен вверх. Это предотвратит утечку масла из внутренней полости и сохранит герметичность системы. Если амортизатор установлен под углом, жидкость может перетечь в нерабочую зону, что исказит результаты растягивания. Для дополнительной устойчивости используйте упоры под нижнюю часть корпуса – например, деревянные бруски или металлические подставки с регулировкой высоты.
В случае работы с двухтрубными амортизаторами особое внимание уделите фиксации внешнего корпуса. Зажимать следует только нижнюю часть, избегая давления на резервуар с газом или маслом. Для однотрубных моделей допускается зажим в средней части, но не ближе 50 мм от уплотнительного кольца штока. Игнорирование этих правил приводит к повреждению уплотнений и нарушению работы клапанной системы.
Если амортизатор оснащен дополнительными элементами – например, пыльником или отбойником – убедитесь, что они не мешают фиксации. При необходимости снимите их, предварительно отметив положение для последующей сборки. Пыльник можно временно закрепить скотчем или стяжкой, чтобы он не сползал и не попадал в зону зажима. Отбойник, если он съемный, лучше демонтировать полностью.
Для амортизаторов с резьбовым креплением на штоке используйте второй зажим или ключ, чтобы предотвратить его проворачивание при растягивании пружины. Обычно достаточно удерживать шток шестигранным ключом на 6 или 8 мм, в зависимости от модели. Если шток начнет вращаться, это приведет к перекосу пружины и неравномерному распределению нагрузки, что опасно как для инструмента, так и для детали.
Перед началом работ проверьте надежность фиксации, приложив усилие вручную. Амортизатор не должен смещаться более чем на 1–2 мм. Если наблюдается люфт, подтяните зажимы или добавьте дополнительные упоры. Особенно критично это для амортизаторов с длинным ходом штока – даже небольшое смещение при растягивании пружины может привести к соскакиванию стяжек и травме.
После фиксации еще раз осмотрите амортизатор на предмет трещин, вмятин или коррозии. Если обнаружены повреждения корпуса, работы следует прекратить – деформированный амортизатор не подлежит безопасному растягиванию. Также убедитесь, что в зоне зажима нет масляных подтеков или следов утечки газа, что может указывать на внутренние неисправности.

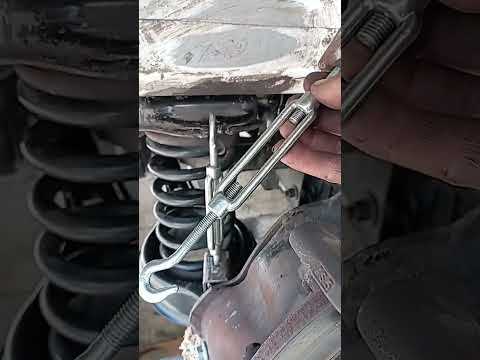

Пошаговая техника растягивания пружины с помощью стяжек
Перед началом работы убедитесь, что пружина снята с амортизатора и зафиксирована на устойчивой поверхности. Используйте специализированные винтовые стяжки с минимальной длиной захвата 20 см и грузоподъемностью не менее 500 кг. Расположите стяжки диаметрально противоположно друг другу, захватывая по 2–3 витка пружины с каждой стороны. Избегайте перекосов – крюки стяжек должны входить в витки строго перпендикулярно оси пружины, иначе возрастает риск соскальзывания.
Начинайте затягивать стяжки синхронно, вращая рукоятки по часовой стрелке с усилием не более 10 Н·м за один оборот. Контролируйте равномерность растяжения: разница в длине между сторонами не должна превышать 5 мм. При появлении скрипа или неравномерного сопротивления остановитесь и проверьте положение крюков – смещение даже на полвитка приводит к неравномерной нагрузке и деформации пружины.
При достижении требуемого растяжения (обычно 10–15% от исходной длины) зафиксируйте стяжки контргайками. Используйте динамометрический ключ для проверки усилия: превышение 30 Н·м на стяжке может привести к повреждению витков. Для пружин с прогрессивным шагом витков растягивайте только участки с равномерным шагом, избегая зон перехода – там металл испытывает максимальные напряжения.
После растяжения проведите визуальный осмотр: трещины, задиры или изменение цвета металла указывают на превышение допустимой нагрузки. Проверьте геометрию пружины – отклонение от оси более 2 мм требует повторной установки стяжек. Для снижения остаточных напряжений рекомендуется выдержать пружину в растянутом состоянии 10–15 минут перед окончательной фиксацией.
Снимайте стяжки в обратном порядке, ослабляя их поочередно на 1–2 оборота. Избегайте резкого высвобождения пружины – это может привести к травмам или повреждению инструмента. Храните стяжки в смазанном состоянии (используйте консистентную смазку на основе лития) и регулярно проверяйте резьбу на износ: шаг более 0,1 мм снижает надежность фиксации.
Основные ошибки при растягивании пружины и как их избежать
Первая критическая ошибка – превышение допустимого усилия растяжения. Каждая пружина амортизатора имеет предел упругости, указанный в технической документации (например, для пружин подвески легковых автомобилей он обычно составляет 10–15% от свободной длины). Превышение этого значения на 20% и более приводит к необратимой деформации витков, снижению жесткости на 30–40% и риску внезапного разрушения под нагрузкой. Для контроля используйте динамометрический ключ или специализированный стенд с датчиком силы, а не полагайтесь на визуальную оценку. При отсутствии оборудования ориентируйтесь на маркировку пружины: если указан коэффициент жесткости 50 Н/мм, растягивайте её не более чем на 5–7 мм за один подход.
Вторая распространенная ошибка – неравномерное растяжение по длине пружины. Применение силы только к одному витку или части витков вызывает локальное перенапряжение металла, что приводит к микротрещинам и последующему усталостному разрушению. Для равномерного распределения нагрузки используйте приспособления с тремя и более точками фиксации (например, цепные или ременные растяжки с регулируемыми захватами). Перед началом работы очистите пружину от грязи и ржавчины – абразивные частицы увеличивают трение между витками, искажая распределение усилий. После растяжения проверьте геометрию пружины: отклонение от оси более чем на 1,5 мм на 100 мм длины свидетельствует о деформации и требует замены детали.
Как проверить равномерность растяжения пружины по всей длине
Равномерность растяжения пружины амортизатора критически важна для сохранения геометрии подвески и предотвращения преждевременного износа. Неравномерное распределение нагрузки приводит к перекосам, вибрациям и снижению ресурса детали. Проверка проводится в три этапа: визуальный осмотр, инструментальный замер и динамическое тестирование.
Начните с демонтажа пружины и очистки её поверхности от грязи и смазки. Осмотрите витки на наличие:
- неравномерных зазоров между витками (допустимое отклонение – не более 5% от среднего значения);
- следов коррозии или механических повреждений на отдельных участках;
- деформации проволоки (изгибы, сплющивания, трещины).
Если визуальные дефекты обнаружены, дальнейшая проверка бессмысленна – пружину необходимо заменить.
Для инструментального замера используйте штангенциркуль с точностью 0,05 мм или лазерный измеритель расстояний. Зафиксируйте пружину в тисках с мягкими губками, чтобы избежать дополнительной деформации. Измерьте шаг витков в трёх точках: верхней, средней и нижней частях. Разница между максимальным и минимальным значениями не должна превышать 3% от номинального шага, указанного в технической документации. Например, для пружины с шагом 20 мм допустимое отклонение – ±0,6 мм.
Проверьте диаметр витков в тех же трёх точках. Изменение диаметра более чем на 2% свидетельствует о неравномерной нагрузке в процессе эксплуатации. Особое внимание уделите крайним виткам – они часто деформируются из-за неправильной установки или ударных нагрузок. Если диаметр верхнего витка меньше нижнего на 1,5 мм и более, пружина подлежит замене.
Динамическое тестирование проводится с помощью специального стенда или подручных средств. Установите пружину на ровную поверхность и приложите к ней нагрузку, равную 80% от максимальной рабочей (данные берутся из спецификации). Используйте динамометрический ключ для контроля усилия. После снятия нагрузки измерьте остаточную деформацию – она не должна превышать 0,5% от общей длины пружины. Если пружина не возвращается в исходное состояние, это указывает на усталость металла.
Для пружин с прогрессивной характеристикой (переменным шагом) проверка усложняется. Замерьте шаг каждого витка отдельно и сравните с эталонными значениями. Отклонение более 1 мм на любом участке требует замены. Также обратите внимание на цветовую маркировку – если она стёрта или не соответствует заявленным параметрам, пружина может быть контрафактной.
Завершающий этап – проверка под нагрузкой в сборе с амортизатором. Установите узел на автомобиль и выполните тестовый заезд по неровной поверхности. Прислушайтесь к посторонним звукам (скрипам, стукам) и оцените поведение подвески. Если автомобиль кренится на одну сторону или раскачивается после проезда препятствия, пружина растянута неравномерно. В этом случае рекомендуется заменить обе пружины на одной оси для сохранения баланса.
Меры предосторожности при работе с пружинами под высоким натяжением
Пружины амортизаторов накапливают энергию до 5–7 кН при сжатии на 30–50% от свободной длины. При неконтролируемом высвобождении эта сила способна нанести травмы, эквивалентные удару грузом в 500–700 кг. Перед началом работ убедитесь, что пружина зафиксирована в специализированном съемнике с минимальным запасом прочности в 1,5 раза от расчетной нагрузки. Используйте только сертифицированные приспособления с маркировкой DIN 6550 или ISO 1174-1.
Запрещается применять самодельные стяжки из тросов, цепей или болтов – их предел текучести не превышает 200–300 МПа, что в 3–4 раза ниже требуемого для безопасной фиксации. При работе с пружинами диаметром свыше 16 мм используйте гидравлические съемники с манометром для контроля усилия. Давление в системе не должно превышать 70% от номинального, указанного в паспорте оборудования.
Перед демонтажем проверьте состояние витков на наличие трещин, коррозии или деформаций. Даже микротрещины глубиной 0,1–0,3 мм снижают несущую способность пружины на 40–60%. При обнаружении повреждений замените пружину целиком – восстановление сваркой или наплавкой недопустимо из-за изменения структуры металла и снижения ударной вязкости.
Рабочая зона должна быть огорожена на расстоянии не менее 2 метров от места проведения работ. Используйте защитные экраны из поликарбоната толщиной 8–10 мм или стальные щиты с классом защиты не ниже III по ГОСТ Р 51112-97. Запрещается находиться в плоскости возможного вылета пружины – угол безопасной зоны составляет 120° от оси стяжки.
При стягивании пружины контролируйте равномерность нагрузки по всей длине. Разница в сжатии витков более чем на 5 мм приводит к перекосу и неконтролируемому срыву. Для пружин с прогрессивным шагом витков используйте адаптеры с регулируемым углом захвата. Скорость сжатия не должна превышать 10 мм/мин для пружин из стали 51CrV4 и 5 мм/мин для пружин из 60Si2Mn.
После фиксации пружины в съемнике проверьте надежность крепления динамометрическим ключом. Момент затяжки гаек стяжек должен соответствовать рекомендациям производителя – обычно 80–120 Н·м для резьбы М16 и 150–200 Н·м для М20. Перед снятием амортизатора убедитесь, что пружина не имеет остаточного натяжения, приложив усилие в 10–15 Н к одному из витков – смещение не должно превышать 1 мм.
Храните снятые пружины в горизонтальном положении на поддонах с резиновыми прокладками. Запрещается складировать их штабелями выше 1,2 метра или подвешивать на крюках – это приводит к остаточной деформации и снижению ресурса на 20–30%. При транспортировке используйте контейнеры с фиксаторами, предотвращающими смещение пружин под действием вибрации.
Когда стоит использовать гидравлический съемник вместо механических стяжек
Гидравлический съемник необходим при работе с пружинами высокой жесткости (от 100 Н/мм и выше), где механические стяжки не обеспечивают достаточного усилия. Например, пружины подвески грузовых автомобилей (КАМАЗ, МАЗ) или спортивных машин (Porsche 911, BMW M3) требуют давления до 20 тонн, что недостижимо для ручных стяжек. Гидравлика позволяет равномерно распределять нагрузку, исключая перекосы и риск повреждения витков.
Использование гидравлического инструмента оправдано при частой работе с пружинами – в автосервисах или на производстве. Механические стяжки изнашиваются после 50–100 циклов, тогда как гидравлические системы (например, Force F-1000) выдерживают до 10 000 операций без потери точности. Это снижает затраты на замену расходников и сокращает время обслуживания одного узла с 30 до 10 минут.
В условиях ограниченного пространства гидравлический съемник незаменим. Механические стяжки требуют свободного доступа с двух сторон пружины, а гидравлические модели (как OTC 7374) работают с минимальным зазором – от 50 мм. Это критично при демонтаже пружин в узких арках или при наличии препятствий (тормозные шланги, стабилизаторы).
При работе с пружинами, имеющими нестандартную геометрию (конические, бочкообразные), гидравлика обеспечивает стабильное усилие по всей длине витка. Механические стяжки в таких случаях часто соскальзывают или деформируют крайние витки, что приводит к потере упругости. Гидравлические системы с регулируемым захватом (например, Snap-on YA9000) адаптируются к форме пружины, сохраняя ее характеристики.
Как определить предельное усилие растяжения для разных типов пружин
Для цилиндрических пружин растяжения предельное усилие рассчитывают по формуле Fmax = (π × d³ × τдоп) / (8 × D × k), где d – диаметр проволоки (мм), D – средний диаметр пружины (мм), τдоп – допустимое касательное напряжение материала (МПа), k – коэффициент кривизны (1,1–1,4 для сталей). Например, для пружины из стали 60С2А с d = 4 мм, D = 30 мм и τдоп = 750 МПа при k = 1,2 предельное усилие составит ~1200 Н. У конических пружин расчёт аналогичен, но D берут по наибольшему витку, а k увеличивают на 10–15% из-за неравномерности нагрузки.
Для тарельчатых пружин предельное усилие зависит от геометрии и материала: Fmax = (4 × E × s × t³) / ((1 − μ²) × D² × K), где E – модуль упругости (МПа), s – ход пружины (мм), t – толщина тарелки (мм), μ – коэффициент Пуассона (0,3 для стали), D – наружный диаметр (мм), K – коэффициент формы (0,69–0,75). При E = 210 ГПа, t = 2 мм, D = 50 мм и K = 0,72 максимальное усилие на одну тарелку достигает ~5 кН. Для пакетов тарельчатых пружин суммируют усилия отдельных элементов, но учитывают потери на трение (5–10%).
