Магнитола в Лифан Солано (2008–2017 гг.) крепится на стандартной рамке ISO, но демонтаж требует точности. В большинстве случаев используется пластиковая облицовка с четырьмя фиксаторами по периметру, которые легко ломаются при неаккуратном обращении. Перед началом работ отключите аккумулятор – это предотвратит короткое замыкание и сброс настроек системы.
Для снятия понадобятся: плоская отвёртка с тонким жалом (или специальные пластиковые лопатки для авто), крестовая отвёртка PH2, а также пинцет для отсоединения разъёмов. Избегайте металлических инструментов – они царапают пластик и могут повредить проводку. Начинайте с нижней части панели, где расположены два винта под заглушками.
После откручивания винтов аккуратно подденьте облицовку по краям, начиная с нижнего угла. Фиксаторы расположены на расстоянии 10–12 см друг от друга; их нужно отжимать поочерёдно, двигаясь по часовой стрелке. Если магнитола не выходит, проверьте наличие дополнительных креплений – в некоторых версиях установлен металлический кронштейн сбоку.
Отсоедините разъёмы антенны и питания, потянув за фиксаторы вверх. В моделях с камерой заднего вида потребуется отключить дополнительный штекер. Если магнитола застряла, не тяните с силой – осмотрите заднюю часть на предмет скрытых защёлок или винтов. После демонтажа проверьте состояние проводки: окисленные контакты часто становятся причиной нестабильной работы.
Какие инструменты понадобятся для снятия магнитолы
Для демонтажа магнитолы в Лифан Солано потребуется набор пластиковых монтажных лопаток или специальные съемники для автомобильных панелей. Оптимальный вариант – комплект из двух лопаток с разной шириной рабочей части: узкая (5–7 мм) для поддевания декоративных накладок и широкая (10–15 мм) для аккуратного отделения центральной консоли от торпедо. Избегайте металлических инструментов – они царапают пластик и могут повредить защелки.
Ключевым инструментом станет отвертка TORX T20 или T25 – именно такие винты фиксируют рамку магнитолы в большинстве модификаций Лифан Солано. Если головки винтов закисли, используйте проникающую смазку (например, WD-40) за 10–15 минут до работы. Для моделей с 2015 года выпуска иногда встречаются крестовые винты PH2, поэтому проверьте тип крепежа перед началом разборки.
Понадобится тонкая плоская отвертка (2–3 мм) или шило для отсоединения разъемов питания и антенны. В магнитолах Лифан Солано разъемы часто фиксируются пластиковыми защелками, которые легко сломать при грубом воздействии. Вставляйте инструмент под углом 30–45 градусов и аккуратно нажимайте на фиксатор, одновременно вытягивая колодку.
Для работы с проводкой пригодится мультиметр с функцией прозвонки или тестер на 12 В. Перед отключением разъемов проверьте наличие напряжения на красном проводе (+12 В от замка зажигания) и желтом (постоянное питание от аккумулятора). Это поможет избежать сброса настроек магнитолы или повреждения микросхем при случайном коротком замыкании.
Если магнитола закреплена на металлическом кронштейне, подготовьте головку на 10 мм или рожковый ключ такого же размера. В некоторых случаях кронштейн фиксируется болтами с контргайками – тогда потребуется второй ключ на 13 мм для удержания гайки. Для удобства используйте трещотку с удлинителем на 100–150 мм, так как доступ к крепежу часто ограничен.
Дополнительно возьмите фонарик с узким лучом или налобный светодиодный светильник. Внутреннее пространство торпедо Лифан Солано плохо освещено, а мелкие детали (пружинные фиксаторы, скрытые защелки) легко пропустить. Для фиксации снятых элементов используйте магнитную подставку или коробку с ячейками – это предотвратит потерю винтов и мелких деталей.
Как снять декоративную рамку вокруг магнитолы
На Лифан Солано декоративная рамка магнитолы крепится на пластиковых защёлках по периметру. Начните с верхней части: вставьте тонкую пластиковую лопатку или плоскую отвёртку в щель между рамкой и панелью, аккуратно отжимая фиксаторы. Первыми сработают верхние защёлки – их две, расположены симметрично на расстоянии 10–12 см от центра. Избегайте чрезмерного усилия: пластик хрупкий, особенно при низких температурах.
После освобождения верхней части переходите к боковым сторонам. Здесь защёлки чаще всего находятся на уровне середины рамки – по одной с каждой стороны. Подденьте их поочерёдно, удерживая рамку под углом, чтобы не сломать нижние фиксаторы. Если рамка не поддаётся, проверьте наличие скрытых винтов под заглушками: на некоторых моделях они могут располагаться в нижних углах или под кнопками климат-контроля.
Нижняя часть рамки снимается последней. Здесь защёлки обычно спаренные и требуют одновременного нажатия с двух сторон. Вставьте инструмент в щель у левого нижнего угла, затем – у правого, слегка покачивая рамку вверх-вниз. Если рамка застряла, осмотрите её на наличие дополнительных креплений: иногда производитель использует металлические скобы или клейкие ленты, которые нужно аккуратно отсоединить.
После снятия рамки отложите её в сторону, избегая контакта с острыми предметами. Проверьте состояние защёлок: если они деформированы, замените их перед обратной установкой. При монтаже сначала заведите нижнюю часть рамки в пазы, затем защёлкните верхнюю и боковые стороны, контролируя равномерное прилегание по всему периметру.
Как отсоединить разъемы проводки от магнитолы
Антенный разъем крепится на резьбовом соединении или с помощью пружинной защелки в зависимости от года выпуска автомобиля. В первом случае поверните гайку против часовой стрелки до упора, во втором – сожмите пальцами фиксирующие лепестки и потяните штекер строго перпендикулярно панели магнитолы. Избегайте резких движений: чрезмерное усилие может привести к обрыву внутреннего провода антенны, что потребует замены всего кабеля.
При работе с разъемами обратите внимание на дополнительные провода, подключенные через отдельные клеммы (например, кабель питания сабвуфера или USB-модуль). Они часто фиксируются миниатюрными зажимами или изолентой. Снимите изоляцию, если она есть, и отсоедините клеммы, потянув их за корпус, а не за провод – это снизит риск повреждения жил. Если проводка была зафиксирована пластиковыми стяжками, перекусите их кусачками, но сохраните длину проводов для последующего подключения.
После отсоединения всех разъемов проверьте состояние контактов: окисление или загрязнение может стать причиной плохого контакта при повторной установке. Очистите их с помощью спиртовой салфетки или специального контактного спрея. Если на разъемах обнаружены следы коррозии, обработайте их мелкозернистой наждачной бумагой (зернистость 1000–1500) или ластиком, затем протрите сухой тканью. Храните отсоединенные разъемы в полиэтиленовом пакете, чтобы избежать попадания пыли и влаги на контакты.
Как открутить крепежные винты магнитолы
На Лифан Солано магнитола фиксируется четырьмя винтами под крестовую отвёртку PH2: два верхних расположены по бокам лицевой панели (за декоративными заглушками), два нижних – в нише под экраном, доступны после снятия центральной консоли. Винты имеют мелкий шаг резьбы (M4×0.7) и часто покрыты заводским герметиком – для откручивания потребуется усилие 1.5–2 Н·м. Используйте отвёртку с магнитным наконечником или зафиксируйте винты скотчем, чтобы не уронить в панель.
| Проблема | Решение |
|---|---|
| Слизанные шлицы | Вбейте отвёртку PH2 на 1–2 мм глубже, используйте резиновую прокладку между жалом и винтом или примените экстрактор для шурупов. |
| Заржавевшие винты | Обработайте WD-40 или аналогом, выждите 10 минут, затем прогрейте винт паяльником (150–200°C) для разрушения коррозии. |
| Винт прокручивается | Удерживайте гайку с обратной стороны панели плоскогубцами или зафиксируйте винт зубочисткой в отверстии. |
Перед откручиванием отсоедините клемму аккумулятора – на некоторых моделях магнитола подключена напрямую к цепи питания, и случайное замыкание может вывести из строя блок управления.

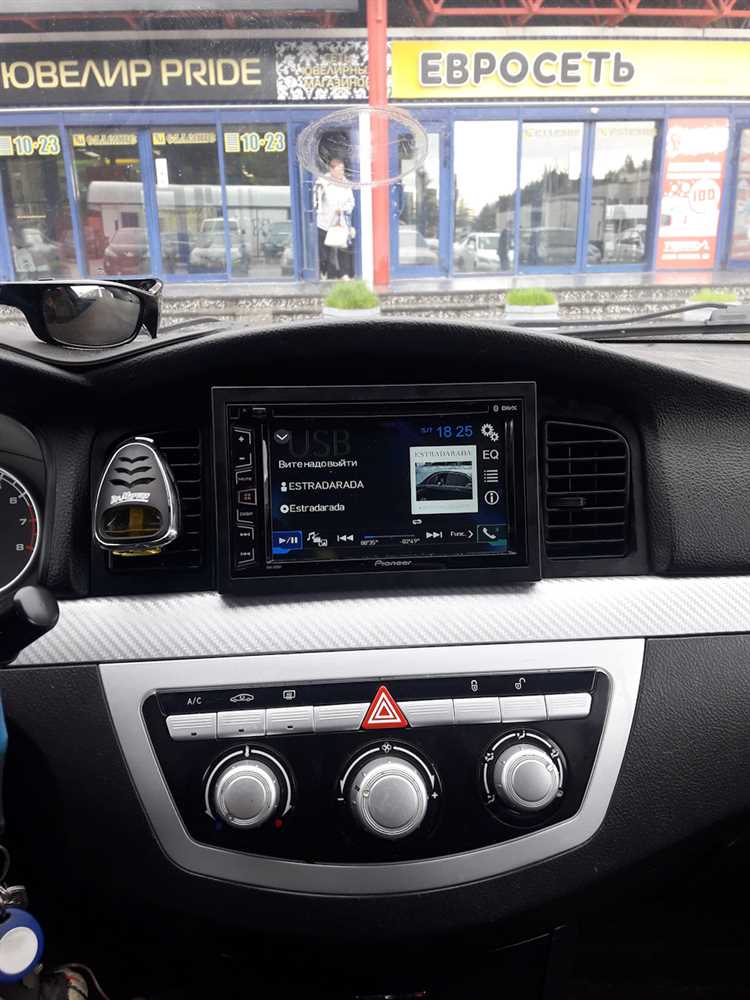

Как извлечь магнитолу из посадочного места
Начните с отключения аккумулятора: снимите клемму «минус» ключом на 10, чтобы исключить короткое замыкание при работе с проводкой. У Лифан Солано магнитола фиксируется в панели двумя пружинными зажимами по бокам – для их освобождения потребуются специальные съемники или две плоские металлические пластины толщиной 1,5–2 мм. Вставьте инструменты в щели по бокам магнитолы на глубину 3–4 см, одновременно надавливая на зажимы и вытягивая устройство на себя. Если съемников нет, используйте старые пластиковые карты, но действуйте аккуратно: чрезмерное усилие может повредить пластиковые направляющие панели.
После освобождения зажимов потяните магнитолу на себя, пока не появится доступ к разъемам на задней стороне. Отсоедините ISO-коннектор питания (обычно белый и желтый штекеры) и антенный кабель, нажав на фиксатор пальцем. Если магнитола застряла, проверьте наличие дополнительных креплений: на некоторых моделях Лифан Солано предусмотрен винт под декоративной заглушкой в нижней части панели – открутите его отверткой Torx T20. Извлекайте устройство плавно, избегая рывков, чтобы не повредить провода или разъемы.
Что делать, если магнитола застряла в панели
Первым делом отключите аккумулятор автомобиля, чтобы исключить короткое замыкание при работе с проводкой. Снимите декоративную рамку панели вокруг магнитолы, поддев её пластиковыми клипсами или отвёрткой с плоским жалом – на Лифан Солано она крепится на защёлках в четырёх точках. Осмотрите посадочное место: часто причиной застревания становятся деформированные металлические язычки фиксаторов, которые не дают вынуть устройство. Если они погнуты, аккуратно выровняйте их пассатижами, не прилагая чрезмерных усилий, чтобы не сломать.
Проверьте наличие дополнительных креплений. На некоторых моделях Лифан Солано магнитола фиксируется не только стандартными пружинными зажимами, но и винтами под торпедой – их может быть два, расположенных по бокам от блока климата. Для доступа к ним потребуется снять нижнюю часть центральной консоли: открутите два самореза под пепельницей и один под заглушкой рядом с прикуривателем. После этого потяните консоль на себя, отсоединив разъёмы подсветки и кнопок.
Если магнитола всё равно не поддаётся, используйте съёмники или самодельные приспособления. Изготовьте их из двух металлических пластин толщиной 1–1,5 мм, согнув их в форме крючков – они должны заходить в технологические пазы по бокам магнитолы. Вставьте крючки до упора и одновременно потяните на себя, равномерно распределяя усилие. Избегайте рывков: резкое движение может повредить шлейфы или антенный кабель. В крайнем случае нанесите на края корпуса магнитолы силиконовую смазку, чтобы уменьшить трение, но не используйте WD-40 – она разъедает пластик.
Как правильно отключить антенну перед снятием
Перед демонтажем магнитолы отсоедините антенный кабель, чтобы избежать повреждения разъема или обрыва проводки. На моделях Lifan Solano антенна подключается через стандартный коаксиальный разъем типа Fakra (обычно черного или синего цвета), расположенный на задней панели устройства. Аккуратно нажмите на фиксатор пальцем или плоской отверткой, одновременно потянув разъем на себя – не прилагайте чрезмерных усилий, чтобы не сломать пластиковые защелки. Если кабель закреплен дополнительным хомутом или клейкой лентой, предварительно освободите его.
- Определите тип антенного разъема: на Lifan Solano чаще встречается Fakra (цилиндрический с защелкой) или ISO (прямоугольный, 2-контактный).
- Отключите питание магнитолы, сняв клемму с аккумулятора или вытащив предохранитель аудиосистемы (номер уточните в руководстве по эксплуатации).
- При наличии активной антенны (с усилителем) дождитесь 30–60 секунд после отключения питания – это предотвратит скачки напряжения в цепи.
- Запомните положение кабеля: при обратной установке антенна должна быть подключена до фиксации магнитолы, иначе возможны помехи в радиосигнале.
Как проверить состояние креплений после извлечения
Осмотрите металлические кронштейны и пластиковые защелки на наличие трещин, деформаций или следов коррозии. Особое внимание уделите точкам фиксации магнитолы: проверьте резьбу винтов на срыв, а пружинные зажимы – на упругость. Если крепления изношены, замените их на аналогичные (артикул для Лифан Солано: LIFAN-8821000-AB для верхнего кронштейна, LIFAN-8821001-AB для нижнего). При обнаружении ржавчины обработайте участки преобразователем и покройте антикоррозийным составом.
Проверьте направляющие пазы на центральной консоли – они должны быть чистыми, без заусенцев. Смажьте их силиконовой смазкой, чтобы предотвратить заедание при повторной установке. Если магнитола фиксировалась клипсами, убедитесь, что они не сломаны и плотно входят в ответные отверстия. При необходимости замените клипсы на новые (оригинальный номер: LIFAN-8821002-AB).
Как подготовить посадочное место для установки новой магнитолы
Перед началом работ отключите аккумулятор автомобиля, сняв клемму «минус». Это исключит риск короткого замыкания при работе с проводкой. Убедитесь, что в посадочном гнезде нет остатков пластика, металлических заусенцев или пыли – они могут помешать плотной фиксации новой магнитолы. Для очистки используйте мягкую кисть или пылесос с узкой насадкой, избегая агрессивных растворителей, которые могут повредить пластиковые элементы панели.
Проверьте состояние штатных креплений. В Лифан Солано магнитола фиксируется с помощью металлических кронштейнов, прикрученных к корпусу гнезда. Если винты ослаблены или резьба сорвана, замените их на аналогичные (обычно М5 с шагом 0,8 мм). При необходимости подогните кронштейны пассатижами, чтобы они не выступали за пределы посадочного места – это предотвратит перекос новой магнитолы при установке.
Измерьте габариты нового устройства. Стандартное посадочное место в Солано соответствует размеру 1DIN (180×50 мм) или 2DIN (180×100 мм). Если новая магнитола шире или выше, потребуется переходная рамка или доработка панели. Для 2DIN-устройств часто используют пластиковые адаптеры толщиной 3–5 мм, которые крепятся на саморезы к металлическому каркасу. Убедитесь, что рамка не перекрывает вентиляционные отверстия или кнопки управления климатом.
Прозвоните проводку мультиметром. Штатный разъем Лифан Солано имеет 16-контактный ISO-штекер, но цвета проводов могут отличаться от общепринятых стандартов. Запишите назначение каждого провода: постоянный «+» (обычно желтый), ACC (красный), масса (черный), динамики (серый, белый, фиолетовый, зеленый). При необходимости обожмите новые клеммы или используйте переходник ISO на RCA, если новая магнитола требует другого типа подключения.
Как собрать всё обратно после замены магнитолы
Начните с установки магнитолы в посадочное место. Убедитесь, что разъёмы антенны и питания подключены к соответствующим гнёздам на задней панели устройства – на Лифан Солано это стандартные ISO-коннекторы: жёлтый (постоянный +12В), красный (зажигание), чёрный (масса) и синий (антенна). Проверьте фиксацию проводов: они не должны пережиматься или касаться металлических частей кузова.
Вставьте магнитолу в шахту до упора, слегка надавливая на края. Если устройство не фиксируется, проверьте наличие пружинных защёлок по бокам – на Солано они часто требуют дополнительного усилия. При необходимости подтяните крепёжные винты на рамке, если они были сняты при демонтаже.
Установите декоративную рамку, совместив её пазы с выступами на панели. Нажмите на рамку по периметру, пока не услышите характерные щелчки – это сигнал о правильной фиксации. Избегайте перекосов: даже небольшой зазор будет заметен и ухудшит внешний вид.
Подключите динамики, если они отсоединялись. На Лифан Солано используются стандартные двухконтактные разъёмы: передний левый – белый, передний правый – серый, задний левый – зелёный, задний правый – фиолетовый. Проверьте полярность: плюсовой провод обычно маркирован цветной полосой или надписью.
Верните на место центральную консоль, если снимали её для доступа к креплениям. Совместите отверстия под винты и затяните их крест-накрест, начиная с верхних. Не перетягивайте – пластик может треснуть. Убедитесь, что все кнопки и регуляторы свободно нажимаются, без заеданий.
Перед окончательной сборкой включите зажигание и проверьте работу магнитолы: звук должен идти из всех динамиков, радио – ловить станции, а USB-вход – распознавать флешку. Если что-то не работает, отключите питание и перепроверьте подключение разъёмов.
Завершите сборку установкой бардачка или других элементов салона, если они снимались. Протрите пыль с панели и рамки магнитолы – во время работ часто остаются отпечатки и мелкий мусор. Заведите автомобиль и ещё раз убедитесь, что магнитола не выключается при запуске двигателя и не сбрасывает настройки.
