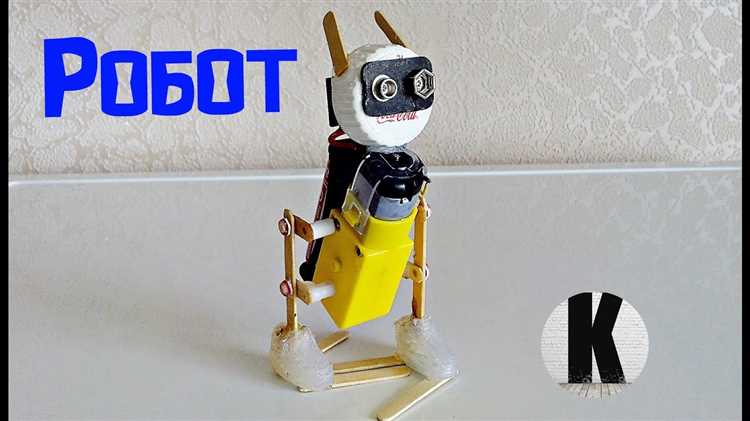

Как собрать робота своими руками

Собрать робота в домашних условиях – задача, требующая минимального набора инструментов, базовых знаний в электронике и программировании, а также четкого плана. В этой инструкции рассмотрим процесс создания мобильного робота на базе Arduino Uno с использованием шасси на двух моторах, ультразвукового датчика расстояния HC-SR04 и драйвера двигателей L298N. На выходе получится устройство, способное автономно объезжать препятствия.

Для сборки потребуются компоненты: плата Arduino Uno (или клон), шасси с моторами и колесами (например, Robot Car Chassis), драйвер L298N, ультразвуковой датчик HC-SR04, макетная плата, провода типа «папа-папа» и «папа-мама», батарейный отсек на 4–6 AA-элементов, а также паяльник с припоем для фиксации соединений. Общая стоимость комплектующих не превышает 3000–4000 рублей, если заказывать их на AliExpress или в отечественных магазинах электроники.

Ультразвуковой датчик HC-SR04 закрепите на передней части робота. Подключите его к Arduino: VCC к 5 В, GND к GND, Trig к пину 12, Echo к пину 13. Датчик измеряет расстояние до препятствий в диапазоне 2–400 см с точностью ±3 мм. Для обработки данных используйте библиотеку NewPing, которая упрощает работу с HC-SR04 и исключает зависания при отсутствии отраженного сигнала.

Программная часть строится на основе алгоритма обхода препятствий. В коде задайте пороговое расстояние (например, 20 см) – при его достижении робот останавливается, отъезжает назад и поворачивает в случайном направлении. Для генерации случайных чисел используйте функцию random() из стандартной библиотеки Arduino. Скорость моторов регулируйте с помощью ШИМ: значения 150–200 (из 255) обеспечат плавное движение без проскальзывания колес.

Перед финальной сборкой протестируйте каждое соединение мультиметром в режиме прозвонки. Проверьте работу моторов, датчика и логику программы на макетной плате. Если робот не реагирует на препятствия, увеличьте пороговое расстояние или откалибруйте датчик, измерив реальное расстояние до объекта линейкой и сравнив его с показаниями HC-SR04.

Сборка робота дома: пошаговая инструкция

Купите необходимые компоненты. Помимо микроконтроллера, понадобятся: двигатели DC 6V с редукторами (например, TT Motor), драйвер моторов L298N, ультразвуковой датчик HC-SR04 для избегания препятствий, сервопривод SG90 для подвижных частей, батарейный отсек 4xAA и провода Dupont. Не экономьте на проводах – некачественные соединения вызовут сбои.

Соберите механическую часть. Для колесного робота используйте пластиковую или алюминиевую платформу размером 15×20 см. Закрепите моторы по бокам с помощью винтов М3 и гаек. Установите колеса диаметром 65 мм – они обеспечат достаточную проходимость. Для стабильности добавьте третье опорное колесо или шарик-кастер спереди. Проверьте свободное вращение колес без заеданий.

Подключите электронику по схеме. Соедините драйвер L298N с Arduino: IN1-IN4 к пинам 5-8, ENA/ENB к ШИМ-пинам 9 и 10. Моторы подключите к выходам OUT1-OUT4. Ультразвуковой датчик: VCC к 5V, GND к земле, Trig к пину 12, Echo к пину 11. Питание подавайте от батарей через драйвер, а не напрямую на Arduino – это защитит плату от перегрузок.

Напишите базовый код для тестирования. Для Arduino используйте библиотеку NewPing для датчика расстояния. Пример кода для движения вперед при отсутствии препятствий:

#include <NewPing.h>
#define TRIGGER_PIN 12
#define ECHO_PIN 11
#define MAX_DISTANCE 200
NewPing sonar(TRIGGER_PIN, ECHO_PIN, MAX_DISTANCE);
void setup() {
pinMode(5, OUTPUT);
pinMode(6, OUTPUT);
pinMode(9, OUTPUT);
Serial.begin(9600);
}
void loop() {
delay(50);
int distance = sonar.ping_cm();
if (distance > 20 || distance == 0) {
digitalWrite(5, HIGH);
digitalWrite(6, LOW);
analogWrite(9, 150);
} else {
digitalWrite(5, LOW);
digitalWrite(6, LOW);
}
}

Отладьте движение. Загрузите код и проверьте реакцию робота на препятствия. Если моторы вращаются в разные стороны, поменяйте местами провода на драйвере. Настройте скорость через ШИМ: значение 150-200 достаточно для плавного движения. Добавьте светодиоды для индикации состояния – это упростит диагностику ошибок.

Добавьте дополнительные функции. Для автономности установите ИК-датчик TCRT5000 для следования по линии или гироскоп MPU6050 для стабилизации. Подключите Bluetooth-модуль HC-05 для управления со смартфона через приложение Serial Bluetooth Terminal. Пример команды: отправьте «F» для движения вперед, «B» – назад. Не забывайте про ограничение тока – используйте резисторы 220 Ом для светодиодов.

Завершите сборку корпусом. Вырежьте корпус из оргстекла или распечатайте на 3D-принтере. Оставьте отверстия для датчиков и кабелей. Закрепите плату Arduino на стойках высотой 10 мм, чтобы избежать короткого замыкания. Используйте термоклей для фиксации компонентов, но не перегревайте плату. Готовый робот должен весить не более 500 г – это продлит время работы от батарей.

Выбор типа робота и определение его функций

Первым шагом станет анализ задач, которые должен решать робот. Для домашнего использования подходят три основных типа: мобильные платформы, манипуляторы и гибридные системы. Мобильные роботы (например, на базе Arduino с шасси 2WD или 4WD) оптимальны для перемещения по квартире, сбора данных с датчиков или доставки мелких предметов. Манипуляторы (как uArm Swift Pro с 4 степенями свободы) подойдут для сортировки, рисования или простых операций с объектами. Гибриды, сочетающие движение и захват, требуют сложной механики и контроллеров типа Raspberry Pi 4 с ROS.

Определите ключевые функции до покупки компонентов. Если цель – автономная уборка, выбирайте платформу с лидаром (RPLIDAR A1) и алгоритмами SLAM для навигации. Для робота-помощника на кухне понадобятся сервоприводы с усилием не менее 10 кг·см (например, MG996R), датчики веса и камера с распознаванием объектов (OpenCV на Jetson Nano). Игнорирование этих параметров приведёт к неработоспособности системы или необходимости докупать детали.

Учитывайте ограничения среды. Робот для квартиры с коврами должен иметь колёса диаметром от 60 мм или гусеницы, иначе он застрянет. В помещениях с лестницами потребуется квадрокоптер или шагающий механизм, но такие решения в 3–5 раз дороже колёсных аналогов. Для уличного применения (например, робот-газонокосилка) нужны влагозащищённые компоненты (IP65), GPS-модуль и аккумулятор с ёмкостью от 10 А·ч.

Сопоставьте бюджет с функционалом. Базовый мобильный робот на Arduino Uno, двух моторах и ультразвуковом датчике обойдётся в 3–5 тыс. рублей, но его возможности ограничены объездом препятствий. Добавление камеры (OV2640) и Wi-Fi модуля (ESP8266) увеличит стоимость до 8–12 тыс., но позволит реализовать распознавание лиц или удалённое управление. Профессиональные манипуляторы с обратной связью (например, Dobot Magician) стартуют от 50 тыс. рублей – их стоит рассматривать только при необходимости высокой точности.

Проверьте совместимость компонентов до сборки. Не все контроллеры поддерживают нужные протоколы: Arduino Mega справится с 5–6 сервоприводами, но для 12+ осей потребуется STM32 или Raspberry Pi с платой расширения (PCA9685). Датчики I2C (гироскопы, акселерометры) конфликтуют при одинаковых адресах – используйте мультиплексор (TCA9548A). Для питания учитывайте суммарный ток: моторы на 12 В и 2 А потребуют блок питания на 5 А, иначе система будет перезагружаться при нагрузке.

Составление списка необходимых компонентов и инструментов

Начните с выбора микроконтроллера: Arduino Uno или ESP32 подойдут для большинства проектов. Для простых роботов хватит Arduino Nano, но ESP32 лучше, если нужен Wi-Fi или Bluetooth. Добавьте моторы – два DC-мотора с редуктором (6–12 В) для колёсной платформы или сервоприводы MG996R для манипуляторов. Не забудьте драйвер моторов: L298N для DC-моторов, PCA9685 для сервоприводов. Питание обеспечат литий-полимерные аккумуляторы 11,1 В (2200 мА·ч) или батарейный отсек на 6 AA для маломощных сборок.

Для корпуса используйте фанеру 3–5 мм, пластик PETG (если есть 3D-принтер) или алюминиевый профиль 20×20 мм. Крепёж: винты M3×10, гайки, стойки 10–30 мм. Датчики зависят от задачи: ультразвуковой HC-SR04 для избегания препятствий, инфракрасные TCRT5000 для линии, гироскоп MPU6050 для балансировки. Для связи пригодится модуль NRF24L01 или Bluetooth HC-05. Провода – многожильные 0,2–0,5 мм², разъёмы Dupont для макетирования.

Инструменты: паяльник 40–60 Вт с припоем и канифолью, мультиметр для проверки цепей, кусачки и стриппер для проводов. Для механической сборки нужны отвёртки PH1/PH2, шестигранники 2–4 мм, дрель со свёрлами 2–6 мм. Термоклей или двухсторонний скотолента пригодятся для временного крепежа. Если планируете программирование, установите Arduino IDE или PlatformIO с библиотеками для выбранных компонентов.

Проверьте совместимость напряжений: большинство датчиков работают на 5 В, но ESP32 требует 3,3 В – используйте преобразователь уровня при необходимости. Запаситесь макетной платой для тестирования схем перед пайкой. Для отладки пригодится светодиодная лента WS2812B или отдельные светодиоды с резисторами 220 Ом. Не экономьте на проводах и разъёмах – некачественные соединения вызовут сбои.

Где купить детали: проверенные магазины и аналоги

Для сборки робота подойдут как специализированные магазины электроники, так и универсальные платформы. В России и СНГ выделяются Amperka (amperka.ru) – поставщик Arduino-совместимых компонентов, датчиков и моторов с доставкой по РФ, и Чип и Дип (chipdip.ru) – крупная сеть с офлайн-точками в Москве и Санкт-Петербурге, где можно купить микроконтроллеры STM32, драйверы двигателей L298N и сервоприводы MG996R. Зарубежные аналоги: AliExpress (секции «Robotics» и «Arduino Parts») для бюджетных деталей – например, шаговые двигатели NEMA 17 по 800–1200 рублей за штуку, или RobotShop (robotshop.com) для профессиональных компонентов, таких как лидарные датчики RPLIDAR A1 (от 12 000 рублей).

При выборе магазина учитывайте сроки доставки и совместимость деталей. Для быстрого старта подойдут наборы «Robot Car Kit» на AliExpress (от 2500 рублей) или «Arduino Starter Kit» от Amperka (3500 рублей), включающие базовые модули: плату Arduino Uno, ультразвуковые датчики HC-SR04, моторы с редукторами. Если нужны редкие компоненты – например, бесколлекторные двигатели или контроллеры ROS – обратитесь к Pololu (pololu.com) или SparkFun (sparkfun.com), где представлены платы Raspberry Pi Pico, драйверы TB6612FNG и акселерометры MPU6050. Для 3D-печати корпусов используйте 3DToday (3dtoday.ru) или Cults3D (cults3d.com) – там можно скачать модели креплений для сервоприводов и колес.

Сравните цены на ключевые детали перед покупкой:

Подготовка рабочего места и организация безопасности

Выделите стол площадью не менее 0,7 м² с ровной поверхностью, покрытой антистатическим ковриком (например, из резины с углеродным наполнителем). Расположите инструменты в радиусе 30 см от рабочей зоны: паяльник с регулировкой температуры (250–350°C), мультиметр с функцией проверки цепей, пинцет с антимагнитным покрытием, кусачки с прецизионными губками и набор отвёрток с изолированными ручками (PH0, PH1, SL1,5). Освещение – светодиодная лампа с цветовой температурой 5000–6500K и индексом цветопередачи ≥90, направленная под углом 45° к поверхности. Исключите сквозняки и вибрации: закрепите стол на полу или используйте демпфирующие подкладки.

Организуйте защиту от статического электричества: заземлите паяльную станцию через резистор 1 МОм, наденьте антистатический браслет с сопротивлением 1 МОм, подключённый к заземлению через клемму. Храните чувствительные компоненты (микроконтроллеры, датчики) в экранированных пакетах или металлических контейнерах. Работайте в хлопчатобумажной одежде без синтетических волокон, избегайте шерсти. Держите огнетушитель порошкового типа (класс ABC) на расстоянии 1,5 м от рабочего места. При пайке используйте вытяжку с фильтром или работайте у открытого окна с принудительной вентиляцией (скорость воздухообмена ≥150 м³/ч).

Сборка механической части: шасси, манипуляторы и крепления

Начните с выбора материала для шасси. Алюминиевый профиль 20×20 мм с Т-образными пазами подойдет для большинства самодельных роботов – он легкий, прочный и позволяет быстро менять конфигурацию. Если бюджет ограничен, используйте фанеру толщиной 6–8 мм, предварительно обработав края наждачной бумагой, чтобы избежать сколов. Для роботов весом до 5 кг достаточно шасси размером 25×30 см; при большей массе увеличьте площадь основания или добавьте ребра жесткости из стального уголка 15×15 мм.

Крепление двигателей зависит от их типа. Для моторов постоянного тока с металлическим редуктором (например, N20 или JGB37-520) используйте алюминиевые кронштейны с отверстиями под винты М3. Закрепите их на шасси так, чтобы валы двигателей находились на одной линии – это упростит установку колес и предотвратит перекосы. Для сервоприводов (MG996R, DS3218) применяйте пластиковые или металлические держатели с пазами под крепеж; проверьте, чтобы ось сервы совпадала с осью вращения будущего манипулятора.

Колеса подбирайте с учетом поверхности, по которой будет ездить робот. Для гладких полов подойдут пластиковые колеса диаметром 60–80 мм с резиновым ободом (например, от детских игрушек или 3D-печати). Для пересеченной местности используйте колеса с глубоким протектором или гусеницы из силиконовых лент шириной 20–30 мм, натянутые на ведущие и ведомые ролики. Закрепляйте колеса на валах двигателей через муфты с фиксирующими винтами или шпонками – это исключит проскальзывание при резких стартах.

Манипуляторы собирайте по принципу модульности. Для захвата объектов весом до 200 г достаточно двух сервоприводов: один для подъема (угол 0–180°), второй для схвата (угол 30–150°). Изготовьте клешни из листового акрила толщиной 3 мм или вырежьте их лазером из фанеры; внутреннюю поверхность оклейте резиной для увеличения трения. Соедините звенья манипулятора через подшипники скольжения (бронзовые втулки) или шариковые подшипники 608ZZ, чтобы снизить нагрузку на сервы.

Крепления для датчиков и электроники должны быть виброустойчивыми. Для ультразвуковых датчиков HC-SR04 используйте пластиковые стойки высотой 10–15 мм с отверстиями под винты М2; закрепите их на передней части шасси так, чтобы датчик не касался поверхности. Аккумулятор (LiPo 11.1V 2200mAh) зафиксируйте на нижней платформе с помощью нейлоновых стяжек или металлического хомута – это предотвратит смещение центра тяжести. Плата управления (Arduino, Raspberry Pi) должна располагаться на верхней панели шасси на резиновых амортизаторах толщиной 5 мм.

Проверьте подвижность всех узлов до окончательной сборки. Вращайте колеса вручную, чтобы убедиться в отсутствии заеданий; для манипулятора протестируйте крайние положения сервоприводов – углы должны совпадать с расчетными (например, 0° и 180° для подъема). Если обнаружены люфты, замените крепеж на более жесткий (например, винты М3 на М4) или добавьте контргайки. Для роботов с высоким центром тяжести сместите аккумулятор ближе к основанию, чтобы избежать опрокидывания на поворотах.

Финальный этап – балансировка. Взвесьте собранную конструкцию и сравните с расчетной нагрузкой на двигатели. Если робот тяжелее на 20% и более, замените двигатели на более мощные (например, JGB37-520 на JGB520-12V) или уменьшите массу шасси, высверлив лишние отверстия. Перед первым запуском смажьте подвижные части силиконовой смазкой (для пластика) или литолом (для металла) – это снизит износ и шум при работе.

Подключение электрических компонентов: моторы, датчики и питание

Датчики подключаются по-разному. Ультразвуковой HC-SR04 требует двух пинов: Trig (D9) и Echo (D10). Подайте на VCC 5V, а GND – к общей земле. Для аналоговых датчиков (например, фоторезистора) используйте аналоговые входы (A0-A5) и подтягивающий резистор 10 кОм к VCC, чтобы избежать плавающих значений. Датчики I2C (BMP180, MPU6050) подключаются к SDA (A4) и SCL (A5) – не перепутайте линии, иначе связь не установится.

Питание критически важно. Arduino питается через USB (5V) или внешний блок (7-12V на Vin). Для моторов используйте отдельный источник: литий-полимерный аккумулятор 11.1V 2200mAh с BMS-платой для защиты от переразряда. Соедините минус аккумулятора с GND Arduino через общую шину – без этого земля будет «плавать», вызывая сбои. Стабилизатор напряжения LM7805 преобразует 12V в 5V для датчиков, но учтите его ограничение в 1А – для больших токов используйте DC-DC модуль XL6009.

Разводка проводов должна минимизировать помехи. Держите силовые кабели (моторы, питание) отдельно от сигнальных (датчики, I2C). Используйте экранированные провода для аналоговых сигналов и скручивайте пары (например, Trig/Echo) для снижения наводок. Сечение проводов выбирайте по току: 0.2 мм² для сигналов, 0.75 мм² для моторов до 3А, 1.5 мм² для более мощных. Паяйте соединения или используйте клеммники Wago 221 – скрутки окисляются и греются.

Защита цепей продлит срок службы компонентов. Установите диоды Шоттки (1N5822) параллельно моторам для подавления обратных ЭДС. Плавкие предохранители на 2А в цепи питания моторов и 500 мА для Arduino предотвратят возгорание при коротком замыкании. Конденсаторы 100 мкФ на входе питания и 0.1 мкФ на каждом датчике сгладят скачки напряжения. Для I2C-линий добавьте подтягивающие резисторы 4.7 кОм к VCC, если их нет на плате датчика.

Ошибки подключения часто кроются в мелочах. Если датчик I2C не определяется, проверьте адрес сканером I2C (0x77 для BMP180, 0x68 для MPU6050) и убедитесь, что линии не перепутаны. Моторы, вращающиеся в одну сторону, сигнализируют о неправильном подключении IN1/IN2 или IN3/IN4 – поменяйте местами сигнальные провода. Если Arduino перезагружается при включении моторов, проблема в общем питании – разделите цепи или увеличьте емкость конденсаторов.

Документируйте схему. Нарисуйте принципиальную схему в Fritzing или KiCad, указав номера пинов, номиналы резисторов и типы проводов. Фотографируйте каждое соединение перед подачей питания – это поможет быстро найти ошибку. Для сложных проектов используйте цветовую маркировку: красный для питания, черный для земли, желтый для сигналов. Храните запасные провода и компоненты – перепаянный контакт или сгоревший резистор могут сорвать сборку в самый неподходящий момент.

Настройка микроконтроллера и загрузка базовой прошивки

Подключите микроконтроллер к компьютеру через USB-кабель. Для Arduino Uno/Nano используйте порт COM, для ESP32/ESP8266 – драйверы CP2102 или CH340. Убедитесь, что в диспетчере устройств Windows или терминале Linux (`ls /dev/tty*`) отображается соответствующий порт. Если драйверы не установлены, скачайте их с официального сайта производителя платы.

Установите Arduino IDE или PlatformIO. В Arduino IDE выберите плату через Инструменты → Плата (например, «Arduino Nano» с процессором «ATmega328P») и порт в Инструменты → Порт. Для ESP32 в Arduino IDE добавьте поддержку через Файл → Настройки → Дополнительные ссылки для менеджера плат, вставив: https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json. Установите пакет через Инструменты → Плата → Менеджер плат.

Загрузите базовую прошивку. Для тестирования используйте скетч Blink из примеров Arduino IDE (Файл → Примеры → 01.Basics → Blink). Измените номер пина, если светодиод подключен не к стандартному (например, для ESP32 – пин 2). Нажмите кнопку загрузки (→) и дождитесь сообщения «Загрузка завершена». Если возникнет ошибка avrdude: stk500_getsync() attempt X of 10: not in sync, проверьте соединение, выберите правильный порт и перезагрузите плату.

Для продвинутых задач используйте PlatformIO. Создайте проект, выбрав плату (например, board = esp32dev в platformio.ini). Установите зависимости через библиотеки (lib_deps = FastLED). Загрузите прошивку командой pio run -t upload. При проблемах с загрузкой на ESP32 удерживайте кнопку BOOT при старте загрузки.

Программирование базовых движений и реакций на команды

Начните с выбора языка программирования, совместимого с вашим микроконтроллером. Для Arduino подойдет C++ (через Arduino IDE), для Raspberry Pi – Python. Подключите библиотеки для управления моторами: AFMotor.h для драйверов L293D или Servo.h для сервоприводов. Пример кода для движения вперед на двухмоторной платформе:

• Задайте пины подключения моторов: int motor1Pin1 = 3;, motor1Pin2 = 4;.
• В функции setup() инициализируйте пины как выходы: pinMode(motor1Pin1, OUTPUT);.
• В loop() запустите моторы: digitalWrite(motor1Pin1, HIGH); digitalWrite(motor1Pin2, LOW);.

Для плавного старта используйте ШИМ (analogWrite()) с частотой 50–200 Гц. Избегайте резких перепадов напряжения – это продлит срок службы моторов.

Реализуйте реакцию на команды через последовательный порт или Bluetooth. Для Bluetooth-модуля HC-05 подключите его к UART (пины RX/TX) и используйте библиотеку SoftwareSerial.h. Пример обработки команды «вперед» в Python для Raspberry Pi:

1. Импортируйте библиотеку: import serial.
2. Откройте порт: ser = serial.Serial('/dev/ttyS0', 9600).
3. Читайте данные в цикле: command = ser.readline().decode().strip().
4. Сравните команду и выполните действие: if command == "forward": GPIO.output(motor_pins, (1, 0)).

Для надежности добавьте проверку контрольной суммы или протокол обмена, например, Modbus RTU. Тестируйте команды пошагово: сначала отправляйте их вручную через терминал (например, PuTTY), затем интегрируйте с голосовым управлением или приложением.

Оптимизируйте код для энергоэффективности. При простое переводите моторы в режим ожидания (digitalWrite(motorPin, LOW)) и снижайте тактовую частоту микроконтроллера. Для сервоприводов используйте servo.detach(), чтобы отключить питание после выполнения движения. Логируйте ошибки в EEPROM или на SD-карту для последующей диагностики – это ускорит отладку сложных сценариев.
