Увеличение сопротивления цепи требует точного расчёта и правильного соединения резисторов. Последовательное подключение – единственный способ суммировать номиналы без потерь мощности. Например, два резистора по 1 кОм дадут 2 кОм, а три по 470 Ом – 1,41 кОм. Важно учитывать допуски: при погрешности ±5% итоговое сопротивление может варьироваться в пределах ±100 Ом для 2 кОм.
Для пайки используйте паяльник мощностью 25–40 Вт с тонким жалом (1–2 мм). Температура жала не должна превышать 350°C, иначе риск перегрева резистора и изменения его параметров возрастает. Припой – ПОС-61 с флюсом на основе канифоли. Избегайте кислотных флюсов: они вызывают коррозию контактов. Время пайки одного соединения – не более 2–3 секунд.
При работе с высокоомными резисторами (свыше 1 МОм) учитывайте влияние влажности и загрязнений на поверхность платы. Покройте места пайки лаком или компаундом, чтобы исключить утечки тока. Для прецизионных схем выбирайте резисторы с допуском ±1% или лучше – металлоплёночные серии, например, MFR или RN.

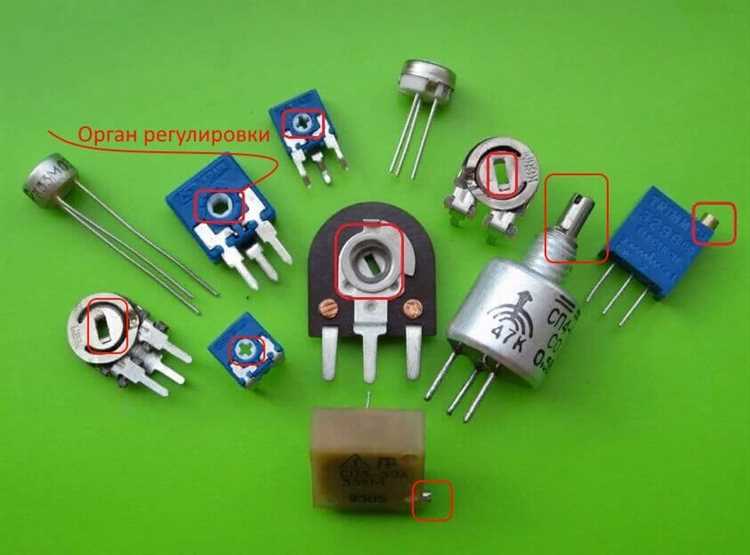

Какие типы соединений резисторов увеличивают общее сопротивление
Последовательное соединение – единственный способ гарантированно увеличить общее сопротивление цепи. При таком подключении резисторы соединяются друг за другом, а их сопротивления суммируются по формуле Rобщ = R1 + R2 + … + Rn. Например, два резистора по 1 кОм дадут 2 кОм, а три по 500 Ом – 1,5 кОм. Важно учитывать мощность: итоговая рассеиваемая мощность распределяется пропорционально сопротивлениям, поэтому при неравных номиналах более высокоомный резистор будет нагреваться сильнее. Для точного расчёта используйте мультиметр в режиме измерения сопротивления, чтобы исключить влияние паразитных факторов, таких как сопротивление проводов или контактов.
Параллельное соединение всегда снижает общее сопротивление, но комбинированные схемы позволяют добиться нужного результата. Если требуется увеличить сопротивление, но нет подходящих номиналов, используйте последовательно-параллельные цепи. Например, два резистора по 1 кОм, соединённые параллельно (0,5 кОм), а затем последовательно с третьим на 1 кОм, дадут 1,5 кОм. Для сложных схем применяйте формулу для смешанного соединения: сначала рассчитайте параллельные участки, затем суммируйте их с последовательными. Избегайте соединений, где разброс номиналов превышает 10%, так как это приводит к неравномерному распределению тока и перегреву.

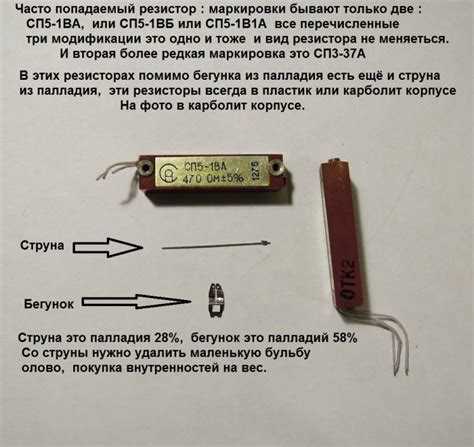

Как рассчитать итоговое сопротивление при последовательном подключении
При последовательном соединении резисторов общее сопротивление равно сумме сопротивлений каждого элемента. Формула проста: Rобщ = R1 + R2 + … + Rn. Например, если спаять три резистора на 100 Ом, 220 Ом и 470 Ом, итоговое сопротивление составит 790 Ом. Важно учитывать допуски: при 5%-ном разбросе реальное значение может отличаться на ±39,5 Ом. Для точных расчётов используйте мультиметр в режиме измерения сопротивления после пайки.
Последовательное соединение увеличивает сопротивление, но не меняет максимально допустимую мощность рассеивания. Если каждый резистор рассчитан на 0,25 Вт, общая мощность останется 0,25 Вт – тепло распределится между ними. При превышении тока сверх допустимого значения даже один резистор может выйти из строя, разомкнув цепь. Для проверки используйте закон Ома: I = U / Rобщ, где U – напряжение питания.
Для сложных цепей с десятками резисторов применяйте калькуляторы или скрипты на Python. Пример кода: total_resistance = sum([100, 220, 470]). Избегайте пайки резисторов с сильно отличающимися номиналами – это усложняет диагностику неисправностей. При монтаже на плату оставляйте зазор между корпусами для естественного охлаждения.
Какие инструменты и материалы нужны для пайки резисторов
Паяльник – основной инструмент. Для работы с резисторами подойдет модель мощностью 25–40 Вт с тонким жалом (1–2 мм). Жало должно быть залужено и очищено от нагара перед каждым использованием. Керамические паяльники предпочтительнее из-за стабильной температуры, но и обычные с регулятором температуры (300–350°C) справятся с задачей.
Припой выбирают с низким содержанием свинца или бессвинцовый. Оптимальный диаметр – 0,5–1 мм. Для пайки резисторов подходит припой с флюсовым сердечником (например, ПОС-61 или Sn63Pb37), так как он обеспечивает чистое соединение без дополнительных манипуляций. Избегайте припоев с высоким содержанием олова (выше 63%) – они хуже растекаются.
Пинцет с антистатическим покрытием или из нержавеющей стали поможет удерживать резисторы во время пайки. Выбирайте модель с тонкими губками и пружинным механизмом – это упростит фиксацию деталей размером от 0402. Для крупных резисторов (например, мощностью 1 Вт и выше) подойдет обычный металлический пинцет.
Подставка под паяльник должна быть устойчивой и термостойкой. Металлические модели с губкой для очистки жала предпочтительнее пластиковых – они не деформируются от высокой температуры. Дополнительно пригодится держатель плат (третья рука) с лупой: он освободит руки и обеспечит точность при пайке последовательных или параллельных цепочек резисторов.
Мультиметр с функцией измерения сопротивления (точность не ниже 1%) нужен для проверки итогового значения. Перед пайкой измерьте каждый резистор отдельно – отклонение от номинала может достигать 5–10%, что критично при последовательном соединении. После пайки проверьте общее сопротивление цепи, чтобы исключить короткие замыкания или обрывы.
Изолента или термоусадочная трубка защитит места пайки от внешних воздействий. Для резисторов мощностью до 0,5 Вт достаточно трубки диаметром 2–3 мм. При пайке навесным монтажом используйте трубку с клеевым слоем – она обеспечит герметичность. Изоленту применяйте только как временное решение: со временем она теряет адгезию и может сползти.
Как подготовить резисторы и плату перед пайкой
Подготовьте плату: удалите остатки флюса и окислов с контактных площадок. Если плата новая, достаточно протереть ее спиртом. Для старых плат используйте абразивную губку или ластик, затем промойте изопропанолом. Проверьте целостность дорожек – трещины или отслоения могут привести к нестабильной работе схемы.
- Для плат с покрытием HASL (оловянное напыление) достаточно легкой зачистки.
- На платах с ENIG (золотое покрытие) избегайте абразивов – используйте только спирт.
- Если на плате есть остатки старого припоя, удалите их паяльником с отсосом или оплеткой.
Пошаговая техника пайки резисторов в цепь
Перед началом работы подготовьте инструменты: паяльник мощностью 25–40 Вт с тонким жалом (1–2 мм), припой ПОС-61 диаметром 0,5–1 мм, флюс (канифоль или паяльный жир), кусачки, пинцет с антистатическим покрытием, мультиметр с функцией измерения сопротивления. Температура жала паяльника должна быть в пределах 300–350°C – превышение приведёт к перегреву резисторов и изменению их номинала.
Определите схему соединения резисторов: последовательное увеличивает общее сопротивление (Rобщ = R1 + R2 + … + Rn), параллельное – уменьшает (1/Rобщ = 1/R1 + 1/R2 + … + 1/Rn). Для точного расчёта используйте формулы или онлайн-калькуляторы. Пример: два резистора по 1 кОм в последовательной цепи дадут 2 кОм, в параллельной – 500 Ом.
- Нанесите флюс на место пайки. Канифоль используйте для чистых поверхностей, паяльный жир – для окисленных. Избыток флюса удалите кисточкой, чтобы избежать коррозии.
После пайки каждого соединения дайте ему остыть 10–15 секунд. Проверьте качество пайки визуально: припой должен образовывать гладкий, блестящий конус без пор и трещин. Тусклый или зернистый припой указывает на недостаточный прогрев или окисление. В таком случае повторите пайку, предварительно удалив старый припой оплёткой.
Изолируйте места пайки термоусадочной трубкой или изолентой. Для трубки выберите диаметр на 20–30% больше толщины соединения. Нагрейте её строительным феном или паяльником до плотного облегания. Изолента менее надёжна – используйте её только для временных соединений.
При пайке нескольких резисторов в сложную цепь (например, смешанное соединение) соблюдайте порядок: сначала спаяйте последовательные участки, затем подключите их параллельно. Фиксируйте цепь на жёсткой основе (текстолит, пластик) с помощью клея или хомутов, чтобы избежать механических нагрузок на пайку. Храните готовую цепь в антистатическом пакете, если она содержит чувствительные элементы.
Как проверить правильность соединения мультиметром
Типичные ошибки при пайке и как их избежать
Перегрев резисторов – распространённая проблема, особенно при работе с компонентами малой мощности (менее 0,25 Вт). Превышение температуры 260°C более чем на 3–5 секунд приводит к деградации внутренних слоёв резистивного элемента, увеличивая погрешность сопротивления на 5–15%. Для защиты используйте пинцет с термоизоляцией или временно прижимайте корпус резистора к металлической пластине-теплоотводу. Паяльник мощностью 25–40 Вт с регулировкой температуры (оптимально 280–320°C) снижает риск повреждения.
Окисление контактных площадок – причина холодных паек, которые проявляются через 50–200 часов работы. Оксидный слой толщиной 0,1 мкм увеличивает сопротивление контакта в 10–100 раз. Перед пайкой зачищайте площадки мелкозернистой наждачной бумагой (P1000) или протирайте спиртовым раствором (изопропанол 99%). Храните платы в вакуумных пакетах с силикагелем – влажность выше 60% ускоряет окисление меди в 3–5 раз.
Использование слишком толстого жала паяльника (диаметром более 2 мм) приводит к неконтролируемому растеканию припоя и перегреву близлежащих компонентов. Для резисторов в корпусах 0402 или 0603 выбирайте коническое жало 0,8–1,2 мм. Очищайте его после каждой пайки влажной губкой или латунной стружкой – нагар снижает теплопередачу на 30–40%. При работе с чувствительными резисторами (например, прецизионными металлоплёночными) используйте паяльную станцию с термостабилизацией ±2°C.
Как защитить спаянные резисторы от внешних воздействий
Первый шаг – изоляция спаянных соединений термоусадочной трубкой. Выбирайте трубку с коэффициентом усадки не менее 2:1 и внутренним диаметром на 20–30% больше максимального сечения резисторов. Нагревайте её строительным феном при температуре 120–150°C до полного обжатия, избегая перегрева – при 200°C материал теряет прочность. Для влагозащиты используйте трубки с клеевым слоем: они герметизируют соединение, предотвращая проникновение влаги даже при погружении в воду на глубину до 1 метра.
Если требуется механическая прочность, залейте спаянные резисторы эпоксидной смолой. Смешивайте компоненты в пропорции 1:1 по весу, добавляйте наполнитель (например, кварцевый песок) для снижения теплового расширения. Наносите смолу слоями толщиной 3–5 мм, выдерживая каждый слой 24 часа при комнатной температуре. Для работы в условиях вибрации используйте эластичные компаунды на основе полиуретана – они выдерживают ускорения до 50g без растрескивания.
Для защиты от электромагнитных помех применяйте экранирование медной фольгой толщиной 0,05–0,1 мм. Оберните спаянный узел фольгой, оставив зазор 1–2 мм между краями, чтобы избежать короткого замыкания. Заземлите экран через отдельный провод сечением не менее 0,5 мм². В высокочастотных цепях используйте фольгу с перфорацией – она снижает вихревые токи, сохраняя экранирующие свойства на частотах до 1 ГГц.
В условиях повышенной влажности или агрессивных сред (например, морской воздух) нанесите на спаянные резисторы конформное покрытие. Акриловые лаки (например, Humiseal 1B31) высыхают за 30 минут при 25°C, образуя слой толщиной 25–75 мкм, устойчивый к влаге и соляному туману. Для экстремальных условий используйте силиконовые компаунды – они работают при температурах от -60°C до +200°C и не разрушаются под воздействием УФ-излучения.
При монтаже в корпусах с ограниченным пространством фиксируйте спаянные резисторы термоклеем. Наносите клей точечно в 3–4 местах, избегая попадания на контактные площадки. Для высокотемпературных применений выбирайте клей с рабочей температурой не ниже +120°C (например, 3M Scotch-Weld 2216). Если требуется демонтаж, используйте клей на основе полиамида – он растворяется в изопропиловом спирте при нагреве до 80°C.
Для защиты от статического электричества подключите спаянные резисторы к общей шине заземления через высокоомный резистор (1–10 МОм). В чувствительных цепях используйте антистатические пакеты из полиэтилена с углеродным наполнителем – они снижают поверхностное сопротивление до 10⁴–10⁶ Ом/кв. При пайке применяйте паяльники с заземлённым жалом и антистатические браслеты, подключённые к шине заземления через резистор 1 МОм.
