Осциллограф – универсальный прибор для диагностики цифровых и аналоговых сигналов, но его применение для проверки интернет-трафика требует четкого понимания специфики Ethernet-протоколов. Стандартные сетевые тестеры измеряют лишь базовые параметры: скорость, задержку, потери пакетов. Осциллограф же позволяет визуализировать форму сигнала на физическом уровне, выявляя искажения, джиттер, помехи и нарушения целостности кадра. Для корректной диагностики необходим прибор с полосой пропускания не менее 100 МГц (для Fast Ethernet) или 250 МГц (для Gigabit Ethernet), а также дифференциальные пробники с импедансом 100 Ом.
Ключевые точки подключения – это пары TX+/TX- и RX+/RX- на разъеме RJ-45 или непосредственно на плате сетевого адаптера. При анализе сигнала важно учитывать стандарты кодирования: Manchester для 10 Мбит/с, 4B/5B + MLT-3 для 100 Мбит/с и PAM5 для 1 Гбит/с. Осциллограмма должна соответствовать эталонным шаблонам: амплитуда сигнала в пределах ±1 В для Fast Ethernet, симметричность фронтов, отсутствие выбросов свыше ±0,2 В. Нарушение этих параметров указывает на проблемы с кабелем, разъемами, согласованием импеданса или электромагнитными наводками.
Практическая проверка начинается с настройки осциллографа: режим AC-связи, временная развертка 20–50 нс/дел для Fast Ethernet, 10–20 нс/дел для Gigabit. Триггер выставляется по фронту сигнала с уровнем 0,5 В. Для точной оценки джиттера используйте функцию гистограммы или измерения временных интервалов. Превышение допустимого значения джиттера (±5 нс для Fast Ethernet) приводит к ошибкам CRC и повторным передачам пакетов. При обнаружении аномалий проверьте целостность кабеля тестером, оцените качество обжима разъемов и исключите источники помех (блоки питания, электродвигатели).

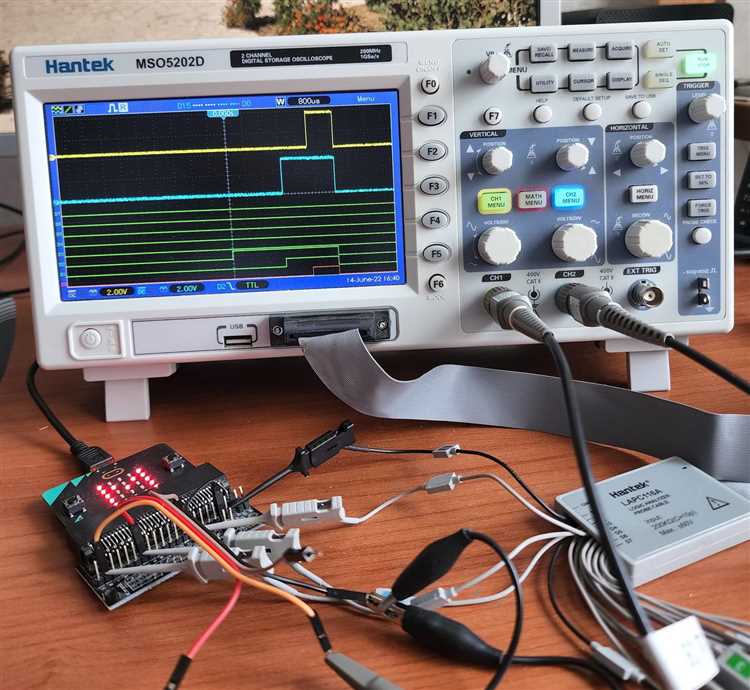

Какие параметры осциллографа настроить перед измерением
Настройте временную развёртку (timebase) в зависимости от скорости передачи данных. Для 100BASE-TX (125 Мбит/с) оптимальный диапазон – 20–50 нс/дел, для 1000BASE-T (1 Гбит/с) – 2–5 нс/дел. При измерении пакетов увеличьте развёртку до 1–10 мкс/дел, чтобы захватить несколько символов подряд. Избегайте автоматического выбора развёртки – ручная настройка даёт контроль над детализацией.
Коэффициент вертикального усиления (volts/div) подберите так, чтобы сигнал занимал 60–80% экрана. Для Ethernet-сигналов с амплитудой 1–2 В установите 500 мВ/дел или 1 В/дел. Если используется дифференциальный пробник, убедитесь, что его коэффициент деления (например, 10x) учтён в настройках осциллографа. При измерении слабых сигналов включите режим *High Resolution* или усреднение (averaging) на 4–16 выборок для подавления шумов.
Включите полосу пропускания (bandwidth) не менее чем в 3–5 раз выше частоты сигнала. Для 100BASE-TX (62,5 МГц) минимальная полоса – 200 МГц, для 1000BASE-T (125 МГц) – 500 МГц. Если осциллограф имеет ограничение полосы (например, 20 МГц), отключите его – иначе фронты сигнала будут сглажены. При работе с пробниками проверьте их полосу пропускания: для точных измерений она должна соответствовать или превышать полосу осциллографа.
Настройте параметры захвата (acquisition mode) в зависимости от задачи. Для анализа формы сигнала используйте *Sample Mode*, для поиска редких артефактов – *Peak Detect* (выявляет выбросы до 1 нс). При необходимости сохранить длинную последовательность данных переключитесь в *Roll Mode* с медленной развёрткой (100 мс/дел и ниже). Если осциллограф поддерживает *Serial Trigger*, настройте его на распознавание преамбулы Ethernet (например, 0x55555555) для точного захвата пакетов.

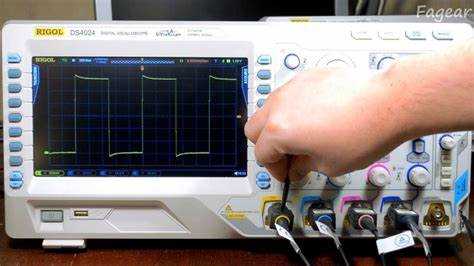

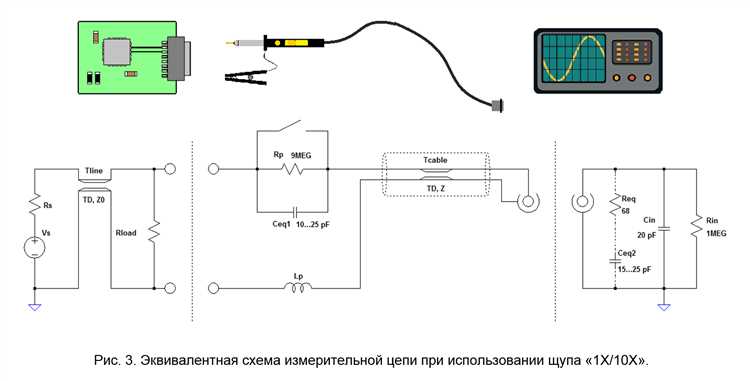

Как правильно подключить щупы осциллографа к сетевому кабелю
Для анализа сигнала в витой паре Ethernet (например, Cat5e/Cat6) используйте дифференциальный щуп с входным сопротивлением не менее 1 МОм и полосой пропускания от 100 МГц. Подключите положительный щуп к TX+ (оранжевый/бело-оранжевый провод в стандарте T568B), а отрицательный – к TX– (оранжевый провод). Избегайте прямого контакта с землёй осциллографа: сетевые кабели не имеют общего заземления, и случайное замыкание может повредить оборудование или исказить сигнал. Если осциллограф не поддерживает дифференциальный режим, используйте два канала с вычитанием сигналов в ПО прибора.
При работе с коаксиальным кабелем (например, RG-6 для DOCSIS) заземлите оплётку кабеля на корпус осциллографа через BNC-адаптер с заземляющим зажимом. Центральную жилу подключите к щупу через разделительный конденсатор 10–100 пФ для блокировки постоянной составляющей. Убедитесь, что вход осциллографа переведён в режим 50 Ом при измерении высокочастотных сигналов (выше 10 МГц), иначе отражения исказят форму импульсов. Для кабелей с импедансом 75 Ом используйте согласующий резистор на входе щупа.
Перед подключением отключите питание сетевого оборудования и разрядите кабель, замкнув жилы накоротко на 1–2 секунды. Для проверки целостности изоляции используйте мегаомметр: сопротивление между жилами и экраном должно превышать 100 МОм. При измерении сигналов PoE (Power over Ethernet) применяйте щупы с гальванической развязкой до 1 кВ и ограничивайте ток утечки до 1 мА, чтобы не вывести из строя порт коммутатора.
Где искать контрольные точки для снятия сигнала на роутере или модеме
На плате роутера или модема контрольные точки для осциллографа чаще всего расположены рядом с ключевыми микросхемами: процессором, чипом памяти или модулем Wi-Fi. Производители маркируют их обозначениями вроде *TP* (Test Point), *JTAG*, *UART* или *RF*. Например, на роутерах TP-Link серии Archer точки *TP1*, *TP2* обычно соответствуют тактовому сигналу и данным шины SPI. На модемах Huawei B525 контрольные точки для сигнала LTE находятся возле микросхемы Qualcomm MDM9230 – ищите обозначения *M_RX*, *M_TX* или *RF_IN*.
Для Ethernet-сигнала ищите точки возле трансформатора гальванической развязки (обычно микросхема с маркировкой *H1102* или *PE68515*). На плате они выглядят как парные контакты с обозначениями *TX+*, *TX-*, *RX+*, *RX-* или *MDI*. На роутерах Asus RT-AC68U эти точки расположены рядом с разъемом RJ-45, часто без маркировки, но их можно определить по дорожкам, ведущим к чипу коммутатора Broadcom BCM53125. Используйте мультиметр в режиме прозвонки для проверки соединения с ножками микросхемы.
Wi-Fi-сигнал снимают с точек возле модуля беспроводной связи. На роутерах с чипсетами MediaTek (например, MT7621) ищите обозначения *W_RX*, *W_TX* или *RF_TEST* возле экранированного блока с антенными разъемами. На устройствах с Qualcomm Atheros точки часто маркируются как *ANT0*, *ANT1* или *RF_OUT*. Для 5 ГГц-диапазона сигнал может сниматься с отдельных точек, например, *5G_TX* на роутерах Netgear R7800. Избегайте подачи напряжения на антенные входы – используйте только сигнальные точки.
В модемах с поддержкой DSL (ADSL/VDSL) контрольные точки расположены возле аналогового фронтенда (AFE). На платах с чипом Broadcom BCM63138 ищите обозначения *LINE_RX*, *LINE_TX* или *AFERX/TX*. На устройствах ZTE ZXHN H108N точки *ADSL_TIP* и *ADSL_RING* находятся рядом с линейным трансформатором. Для проверки сигнала осциллографом подключайтесь к этим точкам через делитель напряжения, так как амплитуда может достигать 10–15 В. Некоторые производители скрывают точки под защитными резисторами – ищите SMD-компоненты номиналом 0 Ом или перемычки.
Если маркировка отсутствует, ориентируйтесь на топологию платы. Сигнальные точки часто расположены на ответвлениях от основных дорожек, ведущих к микросхемам. Например, на роутерах MikroTik hAP ac² точки для UART находятся возле конденсаторов C12 и C13 рядом с процессором IPQ-4018. Для поиска используйте схемы из даташитов чипов или сервисные мануалы – их можно найти на форумах вроде *OpenWRT* или *4PDA*. Избегайте точек с высоким напряжением (более 3,3 В) без предварительной проверки мультиметром.
Как отличить полезный сигнал от помех на экране осциллографа
Отличить помехи помогают следующие признаки:
- Ширина спектра: полезный сигнал занимает узкую полосу (например, 10 МГц для 10BASE-T), помехи – широкополосный шум (от 100 кГц до сотен МГц).
- Корреляция с нагрузкой: при отключении источника данных (например, кабеля от сетевой карты) полезный сигнал пропадает, а помехи остаются.
- Форма импульсов: в Ethernet сигналы имеют симметричные фронты (время нарастания/спада 3–5 нс для 1 Гбит/с), помехи – асимметричные или зазубренные.
- Уровень постоянной составляющей: полезный сигнал центрирован относительно 0 В (для дифференциальных пар), помехи могут смещать среднее значение.
Для проверки используйте осциллограф с полосой пропускания не менее 200 МГц и дифференциальный пробник с подавлением синфазного сигнала (CMRR > 60 дБ).
Если на экране наблюдается наложение нескольких сигналов, примените БПФ (быстрое преобразование Фурье) для анализа спектра. Полезный сигнал Ethernet будет представлен пиками на частотах, кратных тактовой (например, 125 МГц для 1 Гбит/с), а помехи – сплошным спектром или пиками на нехарактерных частотах (например, 50 Гц от сети питания). Установите временную развертку 10–20 нс/дел для 1 Гбит/с или 100 нс/дел для 100 Мбит/с – это позволит увидеть структуру сигнала и отделить его от шума.
Какие типичные формы сигналов соответствуют разным стандартам Ethernet
Fast Ethernet (100BASE-TX) использует двухпарную схему передачи с манчестерским кодированием и амплитудой сигнала 1 В на нагрузке 100 Ом. Осциллограмма показывает симметричные прямоугольные импульсы с чёткими фронтами (время нарастания/спада ~3–5 нс) и постоянной скважностью. При проверке обращайте внимание на искажения фронтов – их «закругление» или выбросы свыше 10% от амплитуды свидетельствуют о проблемах с кабелем или согласованием импеданса. Частота несущей составляет 31,25 МГц, что при манчестерском кодировании даёт тактовую частоту 125 МГц.
Gigabit Ethernet (1000BASE-T) работает по всем четырём парам одновременно, используя пятиуровневое кодирование PAM5 с амплитудой ±1 В. Сигнал на осциллографе выглядит как хаотичная последовательность импульсов с пятью дискретными уровнями напряжения, где каждый уровень соответствует двум битам данных. Критическим параметром является межсимвольная интерференция – допустимое отклонение уровней не должно превышать ±50 мВ от номинала. Частота символьной передачи составляет 125 МГц, что требует полосы пропускания осциллографа не менее 250 МГц для корректного анализа.
10GBASE-T применяет 16-уровневое кодирование PAM16 с амплитудой ±0,8 В и символьной скоростью 800 МГц. Осциллограмма представляет собой сложную многоуровневую структуру с 16 дискретными состояниями, где каждый символ кодирует 4 бита. Из-за высокой плотности уровней даже незначительные шумы (свыше 20 мВ) или джиттер (более 10 пс) приводят к ошибкам декодирования. Для диагностики используйте осциллограф с полосой не менее 2 ГГц и функцией гистограммы уровней – размытие границ между состояниями указывает на проблемы с линией или источником питания.
Для стандартов 2.5GBASE-T и 5GBASE-T характерны промежуточные формы сигналов между Gigabit и 10G Ethernet. 2.5GBASE-T использует PAM12 с символьной скоростью 312,5 МГц, а 5GBASE-T – PAM16 на 625 МГц. Осциллограммы этих стандартов отличаются меньшей плотностью уровней по сравнению с 10GBASE-T, но сохраняют требования к низкому джиттеру и шуму. При анализе проверяйте синфазное напряжение на парах – его превышение 50 мВ свидетельствует о нарушении балансировки кабеля или некачественных разъёмах.
Как измерить амплитуду и частоту интернет сигнала без ошибок
Настройте осциллограф на режим захвата одиночного импульса (single trigger) с уровнем триггера на 50% от ожидаемой амплитуды сигнала. Для Ethernet 100BASE-TX установите временную развертку 20 нс/дел, для 1000BASE-T – 10 нс/дел. Убедитесь, что полоса пропускания осциллографа не менее чем в 5 раз превышает максимальную частоту сигнала (например, 125 МГц для 100BASE-TX требует ≥625 МГц).
Измерьте амплитуду сигнала по вертикальной шкале, используя курсорные измерения. Для Ethernet 100BASE-TX допустимый размах напряжения составляет 1 В (±50 мВ), для 1000BASE-T – 2 В (±100 мВ). Проверьте форму сигнала: искажения типа «звон» (ringing) или затухание фронтов указывают на проблемы с импедансом кабеля или некачественные разъемы. При наличии постоянной составляющей (>50 мВ) используйте AC-связь на пробнике.
Частоту сигнала определяйте по периоду между двумя соседними фронтами одного типа (например, от нарастающего до следующего нарастающего). Для 100BASE-TX период должен составлять 8 нс (125 МГц), для 1000BASE-T – 800 пс (1,25 ГГц). Используйте функцию автоматического измерения частоты осциллографа, но всегда сверяйте результат с расчетом вручную: частота = 1 / период. Погрешность измерения не должна превышать 1% для корректной диагностики.
Исключите влияние шумов, установив усреднение сигнала (averaging) на 16–64 выборки. Для высокочастотных сигналов (1 ГГц и выше) применяйте режим эквивалентной дискретизации (ETS), если осциллограф его поддерживает. При измерении дифференциальных сигналов (например, в SFP-модулях) используйте два канала осциллографа в режиме математической разности (A-B) с синхронизацией по одному из каналов.
Документируйте результаты, фиксируя скриншоты с осциллографа с указанием настроек: масштаб по вертикали (В/дел), временная развертка (с/дел), тип пробника и точка подключения. Для повторяемости измерений используйте один и тот же кабель и разъемы, так как их характеристики влияют на амплитуду и форму сигнала. При отклонениях от стандарта (например, амплитуда <0,9 В для 100BASE-TX) проверьте целостность кабеля, правильность обжима разъемов и соответствие оборудования спецификациям IEEE 802.3.

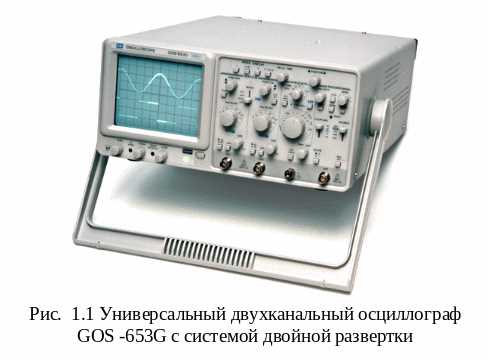

Почему сигнал может искажаться и как это увидеть на осциллографе
Искажения интернет-сигнала возникают из-за физических и электрических факторов. Основные причины:
- Электромагнитные помехи (EMI) – от соседних кабелей, блоков питания или радиочастотных устройств. На осциллографе проявляются как хаотичные всплески или шум на базовой линии сигнала, особенно при подключении к незаземлённым линиям.
- Отражения сигнала – из-за несогласованных импедансов кабеля и нагрузки (например, 50 Ом вместо 75 Ом в коаксиальных линиях). На экране видны «эхо» – повторяющиеся импульсы с задержкой, амплитуда которых зависит от длины кабеля и степени рассогласования.
- Затухание высоких частот – в длинных кабелях или некачественных разъёмах. Осциллограф покажет сглаженные фронты импульсов (увеличение времени нарастания/спада), а спектр сигнала сместится в низкочастотную область.
- Перекрёстные наводки (crosstalk) – между парами в витой паре или соседними проводниками. Наводка видна как паразитный сигнал на «тихой» линии при передаче данных по соседней, особенно при отсутствии экранирования.
Для диагностики используйте осциллограф с полосой пропускания не менее 100 МГц (для Ethernet 100 Мбит/с) или 1 ГГц (для Gigabit). Подключайте пробник напрямую к тестируемому кабелю, избегая длинных «земляных» проводов – они вносят индуктивность и искажают сигнал. При анализе отражений измеряйте время задержки между основным и отражённым импульсом: для кабеля длиной 10 м оно составит ~100 нс (скорость распространения ~0.66c). Если амплитуда отражённого сигнала превышает 10% от основного – требуется согласование импеданса.
Практический пример: при проверке кабеля Cat5e на осциллографе с полосой 200 МГц и пробником 10x искажения фронтов более 5 нс указывают на превышение допустимого затухания. Для устранения помех замените кабель на экранированный (FTP вместо UTP), сократите длину до 50 м или добавьте ферритовые фильтры на концах. Если наводки сохраняются – проверьте целостность экрана и качество заземления: сопротивление между экраном и «землёй» должно быть менее 1 Ом.

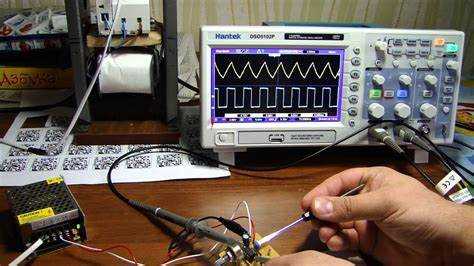

Какие дополнительные инструменты помогут уточнить результаты проверки
Для анализа интернет-сигнала осциллографом часто требуются вспомогательные устройства, устраняющие ограничения базовой проверки. Сетевой анализатор, например, Fluke Networks OptiView XG или Wireshark с аппаратным TAP, позволяет захватывать пакеты на физическом уровне, выявляя коллизии, ошибки контрольной суммы и фрагментацию. Эти данные коррелируют с осциллограммами, показывая, как искажения сигнала влияют на целостность трафика.
Рефлектометр (TDR) – незаменимый инструмент для диагностики кабельных линий. Модели типа Fluke DTX-1800 или VIAVI MTS-2000 измеряют импеданс, длину кабеля и локализуют обрывы с точностью до метра. При проверке Ethernet-сигнала осциллографом рефлектометр подтверждает, что аномалии на осциллограмме вызваны физическими дефектами кабеля, а не сетевым оборудованием.
Генератор сигналов с поддержкой сетевых протоколов, например, Rohde & Schwarz SMB100A, помогает тестировать приёмники и кабели в контролируемых условиях. Подавая на вход осциллографа эталонный сигнал с заданной амплитудой и частотой, можно оценить чувствительность оборудования и выявить нелинейные искажения, которые осциллограф фиксирует, но не интерпретирует.
Логический анализатор, такой как Saleae Logic Pro 16, расшифровывает цифровые сигналы на уровне битов. При проверке интерфейсов типа SPI или I2C, используемых в сетевых контроллерах, он синхронизируется с осциллографом, позволяя сопоставить аналоговые искажения с ошибками в потоке данных. Это критично для диагностики неисправностей в маршрутизаторах и коммутаторах.
Измеритель мощности оптического сигнала (OPM), например, EXFO FTB-1, необходим при работе с оптоволокном. Даже если осциллограф оснащён фотоприёмником, OPM даёт точные значения уровня сигнала в дБм, выявляя затухание и неравномерности в спектре, которые осциллограмма может не показать из-за ограниченного динамического диапазона.
Программные анализаторы протоколов, такие как Wireshark с плагинами для анализа 802.11 или TCP/IP, дополняют осциллографические данные контекстом. Они показывают, как искажения сигнала влияют на задержки пакетов, повторные передачи и потери. Например, всплески на осциллограмме могут коррелировать с резким ростом RTT в логах Wireshark, указывая на проблему с буферизацией.
Мультиметр с функцией измерения переменного напряжения, например, Fluke 87V, проверяет питание PoE-устройств и заземление. Осциллограф может зафиксировать помехи в сигнале, но без мультиметра невозможно определить, вызваны ли они наводками от нестабильного напряжения или дефектом кабеля. Измерение сопротивления изоляции мегаомметром дополнительно исключает утечки тока как источник проблем.

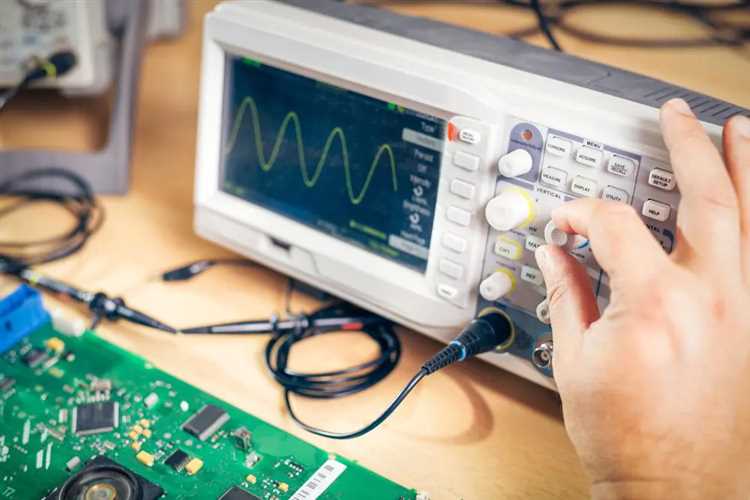

Как сохранить и задокументировать полученные осциллограммы
Современные осциллографы поддерживают экспорт данных в форматах .csv, .png, .bmp или .tdms. Для анализа сигнала выбирайте .csv – он сохраняет сырые данные с временными метками и амплитудой, что позволяет обрабатывать их в Python (pandas, numpy) или MATLAB. При сохранении в графических форматах используйте разрешение не ниже 1200×800 пикселей, чтобы избежать потери деталей фронтов импульсов. Если осциллограф поддерживает USB или LAN, настройте автоматическое сохранение на сетевой диск или флеш-накопитель с указанием даты и времени в имени файла (например, 2024-05-15_14-30_Ethernet_Signal.png). Для длительных наблюдений включите функцию segmented memory, чтобы фиксировать только значимые участки сигнала, экономя место.
Документируйте осциллограммы в структурированном отчете: укажите модель осциллографа, версию ПО, параметры канала (1 В/дел, 50 Ом), тип щупа (пассивный 10:1), частоту дискретизации (≥1 Гвыб/с) и условия измерений (температура, влажность, источник питания). Добавьте скриншоты настроек триггера и временной развертки. Для сравнительного анализа используйте Git или Google Drive с версиями файлов, отмечая изменения в сигнале после модификаций оборудования. При работе с высокочастотными сигналами (>100 МГц) сохраняйте не только осциллограмму, но и спектр (FFT), чтобы зафиксировать гармоники и шумы.
