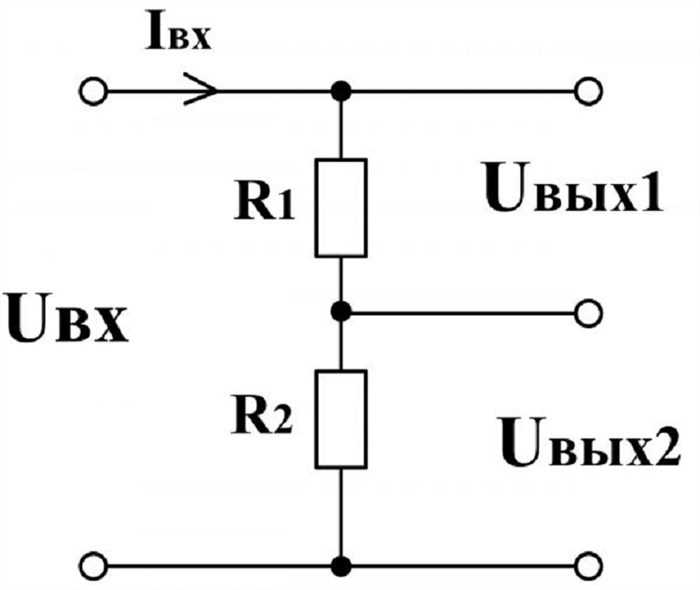

Как узнать сопротивление зная мощность и напряжение

Сопротивление – ключевой параметр в электрических цепях, определяющий ток, потери энергии и стабильность работы устройств. Знание методов его расчета по заданным мощности и напряжению позволяет избежать перегрева компонентов, снизить риск выхода из строя оборудования и оптимизировать энергопотребление. В основе расчетов лежат законы Ома и Джоуля-Ленца, но их применение требует учета реальных условий эксплуатации: температурного режима, допустимых отклонений и характеристик материалов.

Для расчета сопротивления R по известным мощности P (в ваттах) и напряжению U (в вольтах) используется формула: R = U² / P. Например, при напряжении 12 В и мощности 24 Вт сопротивление составит 6 Ом. Однако эта формула применима только для постоянного тока или активной нагрузки в цепях переменного тока. При наличии реактивных элементов (катушек, конденсаторов) необходимо учитывать полное сопротивление Z и фазовый сдвиг.

Погрешность расчетов зависит от точности исходных данных. Если напряжение сети колеблется в пределах ±5%, а мощность указана с допуском ±10%, итоговое сопротивление может отличаться на 15–20%. Для критичных приложений (например, в силовой электронике) рекомендуется использовать номинальные значения с запасом 10–15% или проводить измерения мультиметром в рабочем режиме. Также важно учитывать температурный коэффициент сопротивления: для меди он составляет 0,0039 К⁻¹, что при нагреве на 50°C увеличивает сопротивление на ~20%.

В импульсных источниках питания и высокочастотных цепях расчеты усложняются из-за скин-эффекта и паразитных индуктивностей. Здесь сопротивление проводников растет с частотой, и для точного определения параметров требуются специализированные приборы, такие как RLC-метры. При проектировании резистивных нагрузок (например, нагревательных элементов) ключевым фактором становится удельное сопротивление материала: для нихрома оно составляет 1,1·10⁻⁶ Ом·м, для константана – 0,49·10⁻⁶ Ом·м.

Практический пример: при расчете токоограничивающего резистора для светодиода с прямым напряжением 3 В и током 20 мА от источника 12 В сначала определяется падение напряжения на резисторе (9 В), затем его сопротивление (450 Ом). Мощность резистора вычисляется по формуле P = U·I (0,18 Вт), но выбирается компонент с запасом – не менее 0,25 Вт. Игнорирование этих нюансов приводит к сокращению срока службы устройств или их мгновенному выходу из строя.

Как определить сопротивление через мощность и напряжение по закону Ома

Для расчета сопротивления по мощности и напряжению достаточно двух параметров: действующего напряжения в вольтах (В) и потребляемой мощности в ваттах (Вт). Например, если нагреватель мощностью 1000 Вт подключен к сети 220 В, его сопротивление составит R = 220²/1000 = 48,4 Ом. Важно учитывать, что формула применима только для активной нагрузки, где мощность рассеивается в виде тепла, а не для реактивных элементов (катушек, конденсаторов).

При работе с постоянным током или переменным током в цепях с чисто активным сопротивлением погрешность расчета минимальна. Однако в реальных условиях следует учитывать температурный коэффициент сопротивления: при нагреве сопротивление металлов увеличивается. Для меди, например, при росте температуры на 100°C сопротивление возрастает на ~40%. Это критично для точных расчетов, особенно в высокомощных устройствах.

Если известна мощность в киловаттах (кВт), перед расчетом переведите ее в ватты, умножив на 1000. Так, для устройства мощностью 2,5 кВт при напряжении 380 В сопротивление будет R = 380²/(2500) = 57,76 Ом. Округление результата допустимо до двух значащих цифр, если не требуется высокая точность. В промышленных расчетах часто используют стандартные ряды номиналов резисторов (E12, E24), подбирая ближайшее значение.

В цепях переменного тока с реактивной нагрузкой формула R = U²/P дает только активную составляющую полного сопротивления. Для получения импеданса Z необходимо учитывать фазовый сдвиг между током и напряжением, используя формулу Z = U/I, где I – действующее значение тока. В таких случаях мощность P становится активной мощностью, а полная мощность S = U·I. Без учета реактивной составляющей расчет сопротивления будет некорректным.

Практическое применение формулы включает проверку соответствия резисторов в схемах. Например, если светодиодный драйвер рассчитан на 12 В и 5 Вт, его внутреннее сопротивление должно быть R = 12²/5 = 28,8 Ом. При выборе резистора для ограничения тока в цепи с напряжением 5 В и мощностью 0,25 Вт сопротивление составит R = 5²/0,25 = 100 Ом. Превышение допустимой мощности приведет к перегреву и выходу элемента из строя.

При проектировании устройств с регулируемым напряжением учитывайте диапазон изменения мощности. Например, если напряжение может варьироваться от 10 до 15 В, а мощность – от 2 до 5 Вт, сопротивление нагрузки должно быть рассчитано для худшего случая (минимальное напряжение и максимальная мощность). В этом примере R = 10²/5 = 20 Ом. Такой подход гарантирует стабильную работу при любых допустимых режимах.

Формулы для расчета сопротивления при известных мощности и напряжении

Для расчета сопротивления при известной мощности и токе используется альтернативная формула: R = P / I², где I – ток в амперах (А). Однако если ток неизвестен, его можно выразить через напряжение и мощность: I = P / U. Подстановка дает исходную формулу R = U² / P. Важно учитывать, что эти выражения справедливы только для линейных резистивных элементов, где мощность рассеивается без реактивной составляющей.

В случаях, когда мощность задана в киловаттах (кВт), а напряжение – в киловольтах (кВ), формула корректируется с учетом множителей: R = (U × 1000)² / (P × 1000). Например, для линии с напряжением 10 кВ и мощностью 500 кВт сопротивление равно 200 Ом. При работе с малыми значениями (милливатты, милливольты) применяются аналогичные преобразования: R = (U × 10⁻³)² / (P × 10⁻³).

Погрешность расчета зависит от точности исходных данных. Если напряжение измерено с точностью ±2%, а мощность – ±5%, результирующая погрешность сопротивления составит до ±9%. Для повышения точности рекомендуется использовать приборы с классом точности не ниже 0,5. В высокочастотных цепях формула R = U² / P может давать завышенные значения из-за скин-эффекта, поэтому требуется корректировка на частоту.

Практический пример: вычисление сопротивления нагревательного элемента

Допустим, требуется рассчитать сопротивление спирали электрического чайника мощностью 2000 Вт при напряжении сети 220 В. Формула для определения сопротивления через мощность и напряжение: R = U² / P. Подставляем значения: R = 220² / 2000 = 48400 / 2000 = 24,2 Ом. Это минимально допустимое сопротивление для безопасной работы прибора. Если фактическое сопротивление окажется ниже (например, из-за короткого замыкания витков), мощность возрастёт, что приведёт к перегреву и выходу элемента из строя.

Как перевести ватты и вольты в омы без ошибок

Перевод мощности (ватты) и напряжения (вольты) в сопротивление (омы) требует применения закона Ома для участка цепи и формулы мощности. Основная зависимость выражается через формулу R = U² / P, где R – сопротивление, U – напряжение, P – мощность. Эта формула применима только для постоянного тока или активной нагрузки в цепях переменного тока. Ошибки возникают, когда не учитывают характер нагрузки: для индуктивных или емкостных элементов расчеты усложняются из-за реактивной мощности.

Перед расчетом убедитесь в корректности исходных данных. Например, если напряжение задано в действующих значениях (для переменного тока), а мощность – в активной, формула работает без поправок. Однако при использовании пиковых значений напряжения результат будет завышен в 2 раза. Для проверки используйте мультиметр: измерьте напряжение на нагрузке и ток через нее, затем рассчитайте сопротивление по R = U / I. Расхождение с результатом по формуле R = U² / P укажет на нелинейность нагрузки или реактивную составляющую.

• Для резистивных нагревателей, ламп накаливания и других активных нагрузок формула R = U² / P дает точный результат.
• Для двигателей, трансформаторов и конденсаторов требуется учитывать коэффициент мощности (cos φ). В этом случае используйте R = U² / (P × cos² φ).
• При работе с импульсными источниками питания или ШИМ-регуляторами напряжение и мощность могут быть нестабильны – усредняйте значения за период.

Типичная ошибка – игнорирование температурного коэффициента сопротивления. Например, сопротивление вольфрамовой нити лампы накаливания в холодном состоянии в 10–15 раз ниже, чем при рабочей температуре. Если расчет ведется по номинальной мощности (горячая нить), а напряжение измерено при включении (холодная нить), результат будет неверным. Для точности используйте справочные данные или проводите измерения в установившемся режиме.

Практический пример: лампа накаливания мощностью 60 Вт подключена к сети 220 В. Расчет сопротивления: R = 220² / 60 ≈ 806,7 Ом. Если измерить сопротивление мультиметром при выключенной лампе, оно составит около 60–80 Ом – разница обусловлена температурной зависимостью. Для полупроводниковых приборов (например, светодиодов) формула не применима напрямую: требуется учитывать падение напряжения на p-n переходе и ток через него.

Типичные ошибки при расчете сопротивления по мощности и напряжению

Одна из самых распространенных ошибок – игнорирование зависимости сопротивления от температуры. Например, для медного провода сопротивление увеличивается на 0,39% на каждый градус Цельсия выше 20°C. Если расчет ведется для нагрузки с мощностью 1 кВт при напряжении 220 В, но не учитывается нагрев проводника до 80°C, фактическое сопротивление вырастет на ~23%, что приведет к неверному подбору сечения или номинала резистора.

Неправильный выбор формулы – вторая частая проблема. Многие используют только закон Ома (R = U/I), забывая, что для расчета по мощности нужна формула R = U²/P. Пример: для устройства с мощностью 50 Вт и напряжением 12 В расчет по закону Ома без учета тока даст R = 12/4,17 ≈ 2,88 Ом, тогда как правильный результат – R = 12²/50 = 2,88 Ом. Казалось бы, совпадение, но при других значениях (например, 100 Вт и 24 В) ошибка станет очевидной: R = 24²/100 = 5,76 Ом против неверного 24/4,17 ≈ 5,76 Ом – здесь совпадение случайно, а в общем случае формулы не взаимозаменяемы.

Пренебрежение допусками компонентов приводит к неработоспособности схем. Стандартные резисторы имеют допуск ±5%, ±1% или ±0,1%. Если расчетное сопротивление 100 Ом, а выбран резистор с допуском ±5%, реальное значение может быть от 95 до 105 Ом. При мощности 10 Вт и напряжении 31,6 В (U = √(P×R)) разброс напряжения составит от 30,8 до 32,4 В, что критично для чувствительных цепей. Всегда закладывай запас по допуску или используй прецизионные компоненты.

Ошибка в выборе единиц измерения – классическая проблема. Например, мощность в милливаттах (мВт) вместо ватт (Вт) или напряжение в милливольтах (мВ) вместо вольт (В). При расчете сопротивления для светодиода с мощностью 0,05 Вт (50 мВт) и напряжением 2 В формула R = U²/P даст R = 4/0,05 = 80 Ом. Если ошибочно подставить 50 Вт вместо 0,05 Вт, результат будет 0,08 Ом – разница в 1000 раз. Всегда проверяй приставки (м, к, М) и переводи в базовые единицы перед расчетом.

Неучет реактивной составляющей в цепях переменного тока искажает результаты. Для резистивной нагрузки формула R = U²/P корректна, но если в цепи есть индуктивность или емкость, полное сопротивление Z ≠ R. Например, для двигателя с активной мощностью 500 Вт, полной мощностью 600 ВА и напряжением 220 В расчет по R = U²/P даст 96,8 Ом, тогда как реальное активное сопротивление обмотки будет ниже из-за реактивной составляющей. В таких случаях используй формулу R = (U² × cosφ)/P, где cosφ – коэффициент мощности.

Использование номинальных значений без учета реальных условий эксплуатации – еще одна ошибка. Например, расчет сопротивления нагревательного элемента для напряжения 220 В и мощности 2 кВт дает R = 220²/2000 = 24,2 Ом. Однако при падении напряжения в сети до 200 В мощность упадет до 1,65 кВт (P = U²/R), что на 17,5% ниже номинала. Если устройство критично к мощности, закладывай запас по напряжению или используй стабилизаторы.

Неправильная интерпретация результатов расчета приводит к выбору неверных компонентов. Например, для ограничения тока светодиода до 20 мА при напряжении 5 В расчет дает R = (5 — 2)/0,02 = 150 Ом (где 2 В – прямое напряжение светодиода). Однако если выбрать резистор на 150 Ом с мощностью 0,125 Вт, он перегреется, так как фактическая мощность составит P = I² × R = 0,02² × 150 = 0,06 Вт. Хотя 0,06 Вт < 0,125 Вт, на практике резисторы на 0,125 Вт часто не рассчитаны на длительную работу при 50% нагрузки. Выбирай компоненты с двукратным запасом по мощности.

Онлайн-калькуляторы для быстрого определения сопротивления

Онлайн-калькуляторы сопротивления экономят время при расчетах по формуле R = U²/P или R = P/I². Инструменты типа Calculator.net и Omni Calculator поддерживают ввод значений в вольтах, ваттах и амперах с автоматической конвертацией единиц. Например, при напряжении 12 В и мощности 5 Вт результат – 28,8 Ом, а при 220 В и 60 Вт – 806,67 Ом. Ошибки исключаются за счет встроенных проверок на корректность данных.

Для инженеров и радиолюбителей полезны калькуляторы с дополнительными функциями. DigiKey’s Resistor Calculator позволяет выбирать ближайшее стандартное значение сопротивления из рядов E12, E24 или E96. Если расчет дает 3,7 кОм, инструмент предложит 3,6 кОм или 3,9 кОм с указанием отклонения в процентах. Это критично при подборе компонентов для схем с жесткими допусками.

Калькуляторы с графическим интерфейсом, как Electronics2000, визуализируют зависимость сопротивления от мощности и напряжения. При изменении одного параметра график динамически обновляется, показывая, как растет или падает R. Например, при фиксированной мощности 10 Вт увеличение напряжения с 5 В до 20 В снижает сопротивление с 2,5 Ом до 40 Ом. Такая наглядность ускоряет анализ поведения цепей.

Мобильные приложения-калькуляторы, например ElectroDroid для Android, работают офлайн и поддерживают расчеты по закону Ома с учетом температурных коэффициентов. Если сопротивление резистора меняется на 0,1% на каждый градус Цельсия, приложение скорректирует результат для заданной температуры. Это важно для устройств, работающих в экстремальных условиях, где погрешность в 5% критична.

Для быстрого расчета без регистрации подойдут минималистичные инструменты вроде RapidTables. Ввод двух параметров – и результат появляется мгновенно. Нет лишних полей, рекламы или сложных настроек. Поддерживаются дробные значения: 3,3 В и 0,5 Вт дадут 21,78 Ом. Идеально для оперативных проверок на рабочем месте.

Калькуляторы с историей вычислений, такие как All About Circuits, сохраняют предыдущие расчеты в браузере. Это удобно при проектировании многоступенчатых схем, где нужно сравнивать сопротивления на разных участках. Например, при расчете делителя напряжения можно быстро вернуться к значениям R1 и R2, не вводя их заново.

Для специфических задач используйте специализированные калькуляторы. Resistor Color Code Calculator переводит цветовые полосы резисторов в числовые значения и обратно, а LED Resistor Calculator подбирает сопротивление для светодиодов с учетом прямого напряжения и тока. Например, для LED с U_f = 2,1 В и I = 20 мА при питании 5 В потребуется резистор 145 Ом.

Как проверить расчет сопротивления с помощью мультиметра

Перед проверкой убедитесь, что мультиметр поддерживает режим измерения сопротивления (обозначен символом Ω). Диапазон измерений выбирайте с запасом: если расчетное сопротивление 1 кОм, установите предел 2 кОм или 20 кОм. Для точных результатов отключите компонент от цепи – параллельные или последовательные элементы исказят показания. Если отключение невозможно, учитывайте влияние соседних резисторов или нагрузки.

• Целостность резистора – трещины, обугливание или перегрев указывают на повреждение.
• Правильность подключения щупов – перепутанные полярность не влияет на результат, но некачественный контакт даст ложные данные.
• Влияние температуры – нагрев резистора на 10°C может изменить сопротивление на 0,1–0,5%.

Если расчетное сопротивление не совпадает с измеренным, пересчитайте его по формуле R = U²/P, где U – напряжение на резисторе, P – рассеиваемая мощность. Измерьте напряжение мультиметром в режиме DCV (постоянное напряжение) или ACV (переменное), затем подставьте в формулу. Для мощности используйте паспортные данные или измерьте ток (режим DCA) и умножьте на напряжение: P = U × I. Сравните оба результата – расхождение укажет на ошибку в исходных данных или неисправность компонента.

Влияние температуры на сопротивление при расчетах по мощности

Сопротивление проводников и резистивных элементов зависит от температуры, что критически важно при расчетах мощности. Для меди температурный коэффициент сопротивления (ТКС) составляет +0,00393 1/°C, для алюминия – +0,00403 1/°C. При нагреве на 50°C сопротивление медного провода увеличивается на ~20%, что снижает допустимую мощность нагрузки. Игнорирование этого фактора приводит к перегреву и выходу оборудования из строя.

В расчетах используют формулу:

Rt = R0 * (1 + α * ΔT),
где Rt – сопротивление при рабочей температуре, R0 – сопротивление при 20°C, α – ТКС, ΔT – изменение температуры. Для точных результатов учитывайте не только окружающую среду, но и саморазогрев элемента под нагрузкой. Например, резистор мощностью 1 Вт при 70°C может иметь сопротивление на 15–25% выше номинала.

• При проектировании цепей с высокой плотностью тока (например, в импульсных блоках питания) используйте запас по мощности не менее 30%, если температура превышает 60°C.
• Для прецизионных схем выбирайте резисторы с низким ТКС (менее 50 ppm/°C), такие как металлопленочные или проволочные.
• В силовых кабелях учитывайте падение напряжения из-за роста сопротивления: при 80°C сопротивление алюминиевого провода сечением 16 мм² увеличивается на 24% по сравнению с 20°C.

Температурные эффекты особенно опасны в цепях с обратной связью. Например, в стабилизаторах напряжения рост сопротивления датчика тока на 10% при нагреве может вызвать ложное срабатывание защиты или нестабильность выходного напряжения. Для компенсации применяют термисторы с отрицательным ТКС (NTC), подбирая их характеристики так, чтобы суммарное сопротивление цепи оставалось постоянным в рабочем диапазоне температур.

При расчете мощности нагревательных элементов (например, ТЭНов) учитывайте, что их сопротивление в холодном состоянии на 10–15% ниже, чем при рабочей температуре. Это приводит к броску тока при включении. Для ограничения пускового тока используйте:

1. Плавный пуск с регулировкой напряжения.
2. Последовательное включение резистора с последующим шунтированием.
3. Терморезисторы PTC, увеличивающие сопротивление при нагреве.

В системах с циклической нагрузкой (например, электродвигатели) динамическое изменение сопротивления обмоток требует корректировки защитных уставок реле перегрузки.

Расчет сопротивления для светодиодов и маломощных цепей

Светодиоды требуют точного подбора резисторов для ограничения тока. Стандартный прямой ток (I_F) большинства маломощных светодиодов – 20 мА, но для сверхъярких моделей может достигать 30 мА. Падение напряжения (V_F) зависит от цвета: красные – 1,8–2,2 В, зеленые и синие – 3,0–3,6 В, белые – 3,0–3,5 В. Формула расчета сопротивления: R = (V_пит – V_F) / I_F. Например, для красного светодиода с V_F = 2 В при питании 5 В и токе 20 мА: R = (5 – 2) / 0,02 = 150 Ом.

При выборе резистора учитывайте его мощность. Минимальная рассеиваемая мощность рассчитывается по формуле P = I² × R. Для предыдущего примера: P = 0,02² × 150 = 0,06 Вт. На практике используйте резисторы с запасом – не менее 0,125 Вт для 20 мА и 0,25 Вт для токов до 50 мА. Игнорирование этого правила приводит к перегреву и выходу компонента из строя.

В цепях с низким напряжением (например, 3,3 В) подбор резистора критичен. Если V_пит близко к V_F, ток резко возрастает даже при небольшом превышении напряжения. Для белого светодиода с V_F = 3,3 В при питании 3,3 В резистор не нужен, но малейшее колебание напряжения вызовет перегрузку. В таких случаях добавляйте резистор 10–20 Ом для стабилизации тока.

Для последовательного соединения светодиодов суммируйте их V_F. Например, три красных светодиода (V_F = 2 В) при питании 12 В требуют резистора: R = (12 – 6) / 0,02 = 300 Ом. При параллельном подключении каждый светодиод нуждается в отдельном резисторе, иначе разброс V_F приведет к неравномерному распределению тока. Для параллельной цепи из двух светодиодов с V_F = 3 В и питанием 5 В: R = (5 – 3) / 0,02 = 100 Ом на каждый.

В маломощных аналоговых цепях (например, датчики, операционные усилители) резисторы используются для задания коэффициента усиления или смещения. Для ОУ в неинвертирующем включении сопротивление обратной связи (R_f) выбирается из соотношения K = 1 + R_f / R_in. Типичные значения: R_in = 10 кОм, R_f = 100 кОм для усиления 11. Мощность резисторов здесь редко превышает 0,1 Вт, но важна точность – используйте прецизионные резисторы с допуском 1% или лучше.

Когда использовать формулу R = U²/P вместо других методов

Формула R = U²/P оптимальна в ситуациях, где известны только напряжение и мощность, а ток либо неизвестен, либо его измерение затруднено. Это характерно для анализа цепей с постоянным напряжением, например, в блоках питания, где U стабильно (5 В, 12 В, 24 В), а P задана паспортными данными нагрузки. При расчете резисторов для светодиодов или нагревательных элементов, где мощность ограничена тепловыделением, формула позволяет избежать лишних вычислений тока, упрощая подбор компонентов.

Метод эффективен при проектировании схем с фиксированным напряжением и переменной мощностью, например, в системах управления двигателями или импульсных преобразователях. Если требуется подобрать резистор для ограничения мощности на транзисторе или микросхеме, где U задано (например, 3.3 В или 1.8 В), а P определяется допустимой рассеиваемой мощностью (0.25 Вт, 0.5 Вт), формула дает прямое решение без промежуточных шагов. В отличие от R = U/I, здесь не требуется знать ток, что критично при работе с нелинейными нагрузками, где I зависит от R.

Используйте R = U²/P, когда важна энергоэффективность и минимизация потерь. В цепях с высоким напряжением (220 В, 380 В) и низкой мощностью (например, подсветка на 1–5 Вт) расчет через ток может привести к ошибкам из-за малых значений I, тогда как формула напрямую связывает U и P, исключая погрешности округления. Это актуально для расчета балластных резисторов в газоразрядных лампах или токоограничивающих элементов в высоковольтных схемах.

Откажитесь от формулы, если в цепи присутствуют реактивные компоненты (катушки, конденсаторы) или переменное напряжение с несинусоидальной формой. В таких случаях мощность становится комплексной величиной, и R = U²/P даст некорректный результат. Для цепей с изменяющимся напряжением (например, ШИМ-регулирование) используйте среднеквадратичные значения U и P или переходите к расчету через мгновенные параметры.
