Как вернуть и включить лампы по углам

Угловые лампы – функциональный элемент освещения, который часто выходит из строя из-за неправильного монтажа или износа контактов. В 70% случаев проблема кроется в окислении клемм или обрыве проводки в местах сгиба. Перед началом работ отключите питание на щитке: напряжение в сети 220 В опасно для жизни. Используйте мультиметр для проверки отсутствия тока на проводах – даже после выключения автомата возможны остаточные заряды.

Для восстановления потребуются: отвертка с изолированной ручкой (PH2 для саморезов), стриппер для снятия изоляции (диаметр 0,75–1,5 мм), паяльник (мощность 40–60 Вт) и термоусадочная трубка. Если лампа крепится на пластиковые дюбели, замените их на металлические анкеры – стандартные дюбели выдерживают не более 3 кг, а угловые светильники весят от 1,5 до 5 кг. При демонтаже запомните расположение проводов: фаза (коричневый или черный) подключается к центральному контакту патрона, ноль (синий) – к резьбовой части.

Окисленные контакты зачистите наждачной бумагой (зернистость P400) или обработайте специальным спреем для удаления коррозии. Если провода переломились у основания, обрежьте поврежденный участок и зачистите жилы на 8–10 мм. При пайке используйте припой ПОС-61 и канифоль – это обеспечит надежное соединение с сопротивлением не более 0,1 Ом. Изолируйте места пайки термоусадкой с коэффициентом усадки 2:1, прогревая ее строительным феном при температуре 120–150 °C.

При подключении к сети используйте клеммники WAGO 221-й серии – они рассчитаны на ток до 20 А и выдерживают нагрев до 105 °C. Если лампа мигает после включения, проверьте выключатель: в 40% случаев проблема в подгоревших контактах. Замените его на модель с подсветкой только после проверки совместимости с LED-лампами – неоновые индикаторы вызывают мерцание при токе утечки более 0,5 мА.

Как правильно демонтировать старую угловую лампу без повреждений

Перед началом работ отключите электропитание на щитке, переведя соответствующий автомат в положение «выкл». Проверьте отсутствие напряжения индикаторной отвёрткой, прикоснувшись к контактам патрона или проводам. Если лампа подключена через выключатель, убедитесь, что он тоже находится в выключенном состоянии – некоторые модели пропускают фазу даже при разрыве цепи.

Снимите плафон или рассеиватель, если он есть. Угловые лампы часто крепятся на защёлках, винтах или декоративных гайках. Осмотрите конструкцию: пластиковые защёлки отжимаются плоской отвёрткой, металлические гайки откручиваются против часовой стрелки. Если плафон сидит плотно, не тяните его на себя – проверьте наличие скрытых фиксаторов или резьбы. Для стеклянных элементов используйте перчатки, чтобы избежать порезов и следов от пальцев.

Отсоедините провода от патрона. Современные лампы чаще всего подключены через клеммные колодки или скрутки с изолентой. Клеммы разжимаются нажатием на фиксатор или откручиванием винта, скрутки раскручиваются плоскогубцами. Запомните порядок подключения: фаза (обычно коричневый или красный провод) идёт к центральному контакту патрона, ноль (синий) – к боковому. Если провода припаяны, аккуратно откусите их кусачками, оставив запас для нового подключения.

• Для ламп с металлическим корпусом проверьте заземление – жёлто-зелёный провод должен быть подключён к винту на корпусе или клемме.
• Если провода обгорели или оплавились, срежьте повреждённый участок и зачистите изоляцию на 5–7 мм.
• Не тяните за провода при отсоединении – держитесь за клемму или изоляцию.

Демонтируйте крепёжный механизм. Угловые лампы фиксируются на стене или потолке с помощью дюбелей, шурупов, анкеров или специальных кронштейнов. Осмотрите точки крепления: если шурупы утоплены в пластиковые дюбели, выкрутите их отвёрткой или шуруповёртом. Для анкерных болтов потребуется гаечный ключ – открутите гайку и вытащите анкер из стены. Если лампа закреплена на кронштейне, сначала снимите её с направляющих, а затем открутите сам кронштейн.

Извлеките корпус лампы из угла. Если конструкция закреплена на шарнире или поворотном механизме, ослабьте фиксирующие винты или защёлки. Для ламп с жёстким креплением может потребоваться снять декоративную накладку – она часто держится на защёлках или двустороннем скотче. При демонтаже избегайте перекосов: тяните корпус равномерно, чтобы не повредить отделку стены или потолка. Если лампа приклеена на герметик или монтажную пену, аккуратно срежьте крепление канцелярским ножом.

Проверьте состояние монтажной коробки или ниши. После снятия лампы осмотрите место крепления: удалите остатки герметика, пыль и старую изоляцию. Если коробка повреждена или провода оголены, замените её на новую – стандартные размеры подрозетников для угловых светильников: 60×60 мм или 70×70 мм. При необходимости расширьте отверстие перфоратором с коронкой, чтобы новая лампа встала без зазоров. Закройте провода временной заглушкой или изолентой, чтобы избежать случайного касания.

Инструменты и материалы, необходимые для установки новой лампы

Перед началом работ убедитесь, что у вас под рукой есть все необходимое. Отсутствие даже одного инструмента может затянуть процесс или привести к повреждению оборудования.

Базовый набор включает:

• Отвертка – крестовая или плоская, в зависимости от типа крепежа на корпусе лампы. Для большинства современных моделей подойдет отвертка с магнитным наконечником (PH2 или SL3).
• Тестер напряжения – бесконтактный индикатор или мультиметр для проверки наличия тока в проводах. Безопасность превыше всего: даже после отключения автомата в сети может оставаться остаточное напряжение.
• Пассатижи – с изолированными ручками, для обжима клемм или снятия изоляции с проводов. Выбирайте инструмент с регулируемым усилием захвата.
• Стриппер – специализированный инструмент для аккуратного снятия изоляции с проводов сечением 0,75–2,5 мм². Альтернатива – нож, но риск повредить жилы выше.

Для работы с проводкой потребуются расходные материалы:

• Клеммные колодки WAGO – серии 221 или 227 для быстрого и надежного соединения проводов без пайки. Избегайте скруток: они запрещены ПУЭ и ненадежны в условиях вибрации.
• Изолента ПВХ – черного или синего цвета, шириной 19 мм. Для временной изоляции используйте термоусадочные трубки диаметром 2–4 мм.
• Кабельные наконечники – под опрессовку (типа НШВИ) для многожильных проводов. Увеличивают площадь контакта и предотвращают обрыв жил.

Если лампа устанавливается на потолок или стену с неровной поверхностью, подготовьте:

• Перфоратор с буром – диаметром 6–8 мм для сверления отверстий под дюбели. Для гипсокартона используйте сверло по дереву или специальные дюбели-бабочки.
• Уровень – лазерный или пузырьковый, длиной не менее 30 см. Даже небольшой перекос угловой лампы будет бросаться в глаза.
• Шуруповерт – с регулировкой крутящего момента (до 10 Н·м) для затяжки крепежа без срыва резьбы.

Не забудьте о средствах защиты:

• Диэлектрические перчатки – класса 00 или 0 (напряжение до 500 В). Проверяйте их на целостность перед каждым использованием.
• Защитные очки – особенно при работе с гипсокартоном или бетоном: пыль и осколки могут повредить глаза.
• Респиратор – типа FFP2 при сверлении потолков с возможным содержанием асбеста или грибка.

Для специфических задач могут понадобиться:

• Термоклей или жидкие гвозди – если лампа крепится на гладкую поверхность без возможности сверления (например, натяжной потолок). Выбирайте составы с высокой адгезией к пластику и металлу.
• Кондуктор для сверления – шаблон, который помогает точно разметить отверстия под крепеж на угловых поверхностях.
• Набор шестигранных ключей – если лампа фиксируется винтами с внутренним шестигранником (обычно размеры 2,5–5 мм).

Перед покупкой инструментов уточните характеристики лампы. Например, для светодиодных моделей с драйвером может потребоваться паяльник (мощностью 25–40 Вт) и припой ПОС-61, если нужно восстановить контакты. Для галогенных ламп – специальные перчатки из хлопка, чтобы не оставлять жирных следов на колбе. Храните инструменты в сухом месте: влага вызывает коррозию металлических частей и снижает изоляционные свойства ручек.

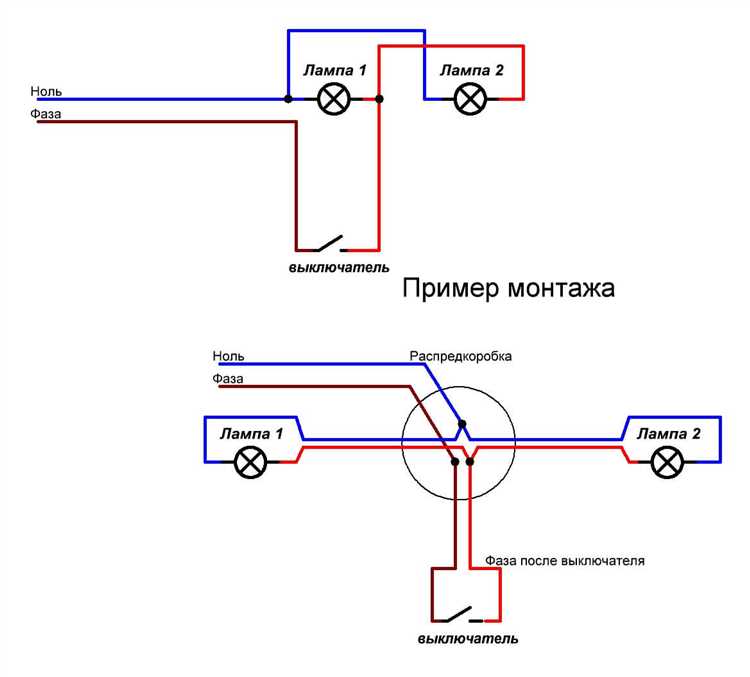

Проверка электропроводки перед подключением углового светильника

Перед подключением углового светильника убедитесь, что проводка соответствует требованиям безопасности и техническим характеристикам устройства. Начните с отключения питания на электрощитке – автомат должен быть в положении «выкл». Проверьте отсутствие напряжения индикаторной отвёрткой или мультиметром на всех проводах в распределительной коробке или подрозетнике. Даже при выключенном автомате возможны наводки, поэтому тестируйте каждый проводник отдельно.

Осмотрите изоляцию проводов на предмет повреждений: трещин, оплавлений или оголённых участков. Для угловых светильников, особенно с металлическим корпусом, критически важно наличие заземляющего провода (жёлто-зелёного цвета). Если проводка старая (алюминиевая) или сечение жил меньше 1,5 мм² для медных проводов, замените её перед установкой – нагрузка даже маломощных LED-ламп (5–15 Вт) может вызвать перегрев.

Проверьте соответствие цветовой маркировки проводов стандарту: фаза (коричневый, чёрный или серый), ноль (синий), заземление (жёлто-зелёный). В старых домах встречаются отклонения – например, фаза может быть белой или красной. В таких случаях используйте мультиметр в режиме прозвонки (200 Ом) для определения пары «фаза-ноль». Запомните: неправильное подключение фазы к нулевому контакту лампы приведёт к короткому замыканию при включении.

Измерьте сопротивление изоляции между проводами и между каждым проводом и заземлением. Для этого используйте мегаомметр с напряжением 500 В. Нормативное значение – не менее 0,5 МОм. Если сопротивление ниже, проводка требует замены или дополнительной изоляции термоусадочными трубками. Особое внимание уделите местам соединений в распределительных коробках – именно там чаще всего возникают утечки тока из-за окисления контактов.

Проверьте надёжность крепления проводов в клеммниках или под винтами. Для этого потяните за каждый провод с усилием 2–3 кг – он не должен выдергиваться. Если провод болтается, зачистите жилу на 7–10 мм, скрутите её по часовой стрелке и затяните с моментом 0,5 Н·м (для винтовых клемм). Для алюминиевых проводов используйте специальные пасты (например, «КВТ-АЛ»), предотвращающие окисление.

Убедитесь, что сечение проводов соответствует мощности светильника. Для расчёта используйте формулу: I = P / U, где I – ток (А), P – мощность лампы (Вт), U – напряжение (220 В). Например, для светильника мощностью 60 Вт ток составит 0,27 А. Согласно ПУЭ, для медных проводов допустимая плотность тока – 10 А/мм². Таким образом, минимальное сечение провода – 0,027 мм², но на практике используют не менее 1,5 мм² для запаса прочности.

Проверьте работу выключателя. Подключите мультиметр в режиме прозвонки к контактам выключателя и переведите его в положение «вкл». При исправном выключателе сопротивление должно быть близко к нулю. Если выключатель не прозванивается или сопротивление превышает 1 Ом, замените его. Для угловых светильников с диммером убедитесь, что выключатель совместим с регулятором яркости – не все диммеры работают с LED-лампами.

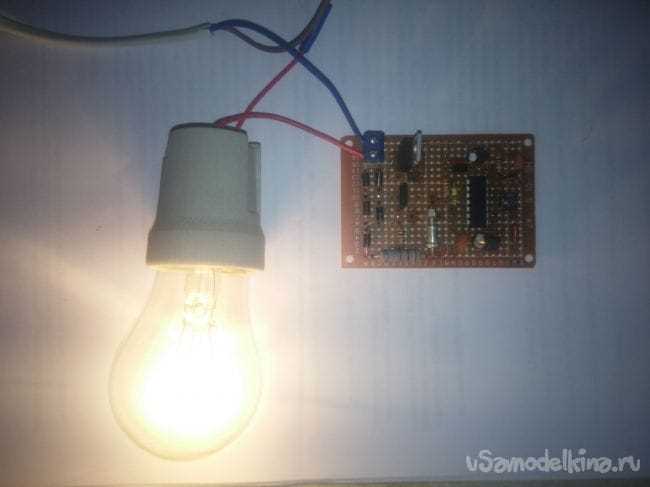

После всех проверок временно подайте питание и протестируйте цепь без установки светильника. Подключите патрон с лампой напрямую к проводам через клеммник WAGO или аналогичный. Включите автомат и проверьте работу лампы в течение 10–15 минут. Если лампа мигает, греется или слышен треск – отключите питание и ищите неисправность в проводке или выключателе. Только после успешного теста приступайте к монтажу углового светильника.

Пошаговая инструкция по креплению корпуса лампы к стене

Перед началом работ подготовьте инструменты: дрель с победитовым сверлом (диаметр 6–8 мм для бетона, 4–5 мм для гипсокартона), шуруповёрт или отвёртку, уровень, карандаш, дюбели (6×40 мм для бетона, бабочка или молли для гипсокартона), саморезы (3,5×30 мм), детектор проводки. Отключите электричество в помещении на щитке – проверьте отсутствие напряжения индикаторной отвёрткой. Если лампа тяжёлая (более 2 кг), используйте анкерные болты вместо дюбелей.

1. Разметьте точки крепления на стене. Приложите корпус лампы к выбранному месту, выровняйте по уровню и отметьте карандашом центры монтажных отверстий. Для угловых моделей учитывайте расстояние от угла стены – обычно 10–15 см, чтобы избежать затенения. Если в комплекте есть шаблон, используйте его для точности.
2. Просверлите отверстия. Для бетонных стен выберите режим ударного сверления, для гипсокартона – без удара. Глубина отверстия должна превышать длину дюбеля на 5–10 мм. Удалите пыль из отверстий пылесосом или продуйте ртом – это увеличит надёжность крепления.
3. Установите дюбели. Вбейте их молотком заподлицо со стеной. Для гипсокартона вкрутите дюбели-бабочки до упора, чтобы лепестки раскрылись за листом. При использовании анкеров вставьте их в отверстие и затяните ключом до фиксации.
4. Закрепите корпус лампы. Совместите монтажные отверстия с дюбелями, вставьте саморезы и затяните их шуруповёртом, не перетягивая – это может повредить пластиковые детали корпуса. Проверьте прочность крепления, слегка потянув лампу на себя.
5. Подключите проводку. Пропустите кабель через отверстие в корпусе, зачистите концы на 7–10 мм и подсоедините к клеммной колодке согласно схеме (фаза – к фазе, ноль – к нулю, заземление – к заземлению). Закройте корпус декоративной крышкой и зафиксируйте её винтами или защёлками.

После установки включите электричество и проверьте работоспособность лампы. Если корпус шатается, подтяните саморезы или замените дюбели на более надёжные. Для стен из пустотелого кирпича или пенобетона используйте химические анкеры – они обеспечат крепление с нагрузкой до 50 кг. Избегайте монтажа на стыках гипсокартонных листов – выбирайте середину профиля.

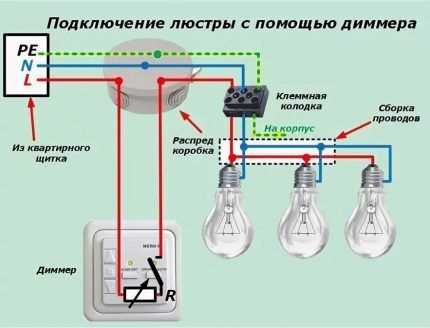

Подключение проводов к патрону: цветовая маркировка и безопасность

Цветовая маркировка проводов в патронах ламп регламентируется ГОСТ 31996-2012 и ПУЭ. Фазный провод (L) должен быть коричневым, черным или серым, нейтраль (N) – синим или голубым, заземление (PE) – желто-зеленым. Отклонения от стандарта встречаются в старых системах, где фаза может быть белой или красной, а нейтраль – черной. Перед подключением проверяйте маркировку мультиметром в режиме прозвонки.

Патроны типа E27 и E14 имеют два контакта: центральный (фаза) и боковой (нейтраль). В керамических патронах контакты маркированы буквами «L» и «N». При подключении фазный провод всегда подводится к центральному контакту – это снижает риск поражения током при замене лампы. Нейтраль подключается к боковому винту. Заземление, если предусмотрено конструкцией патрона, крепится к металлическому корпусу.

Перед началом работ отключите питание на автомате или выкрутите пробки. Проверьте отсутствие напряжения индикаторной отверткой или мультиметром. Даже при отключенном выключателе на патроне может оставаться потенциал, если размыкается нейтраль, а не фаза. В таких случаях используйте двухполюсный индикатор для проверки обоих проводов.

Зачищайте провода на 7–10 мм, избегая повреждения жил. Скрутки в патроне недопустимы – используйте винтовые зажимы или пружинные клеммы Wago. Для алюминиевых проводов применяйте специальные клеммы с антиоксидантной пастой, предотвращающей окисление. Медные провода можно облудить припоем для надежного контакта, но это не обязательно при использовании качественных зажимов.

Изоляция проводов должна заходить внутрь патрона не менее чем на 5 мм. Если провод многожильный, опрессуйте его наконечником НШВИ или скрутите жилы в монолит. Оголенные участки не должны касаться металлических частей патрона или соседних проводов. После подключения проверьте надежность фиксации – потяните за провода с усилием 2–3 кг.

В патронах с пластиковым корпусом избегайте перегрева. Лампы накаливания мощностью свыше 60 Вт могут деформировать пластик, что приведет к короткому замыканию. Для таких случаев используйте керамические патроны или ограничивайте мощность ламп. Светодиодные и энергосберегающие лампы не создают подобных проблем, но их пусковые токи могут превышать номинальные в 2–3 раза – учитывайте это при выборе проводов и автоматов.

После подключения восстановите питание и проверьте работу лампы. Если она не горит, отключите питание и перепроверьте соединения. Частые ошибки: перепутаны фаза и нейтраль (лампа работает, но небезопасно), слабый контакт (мерцание или нагрев), замыкание на корпус (срабатывание УЗО). При обнаружении дефектов устраните их немедленно – некачественное подключение приводит к пожарам в 15% случаев возгораний электрооборудования.
