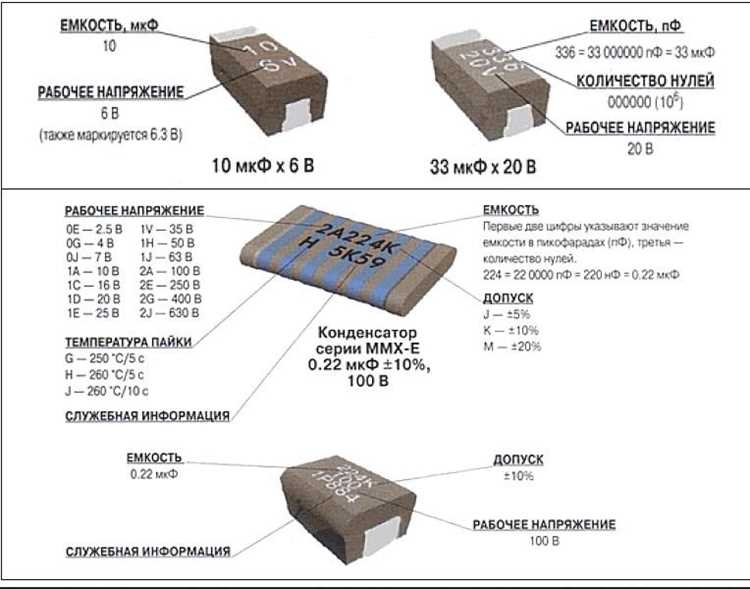

Номинальная емкость конденсатора, указанная на корпусе или в документации, – это значение, измеренное при стандартных условиях: частоте 1 кГц, температуре 20°C и напряжении 0,5 В. Однако в реальных схемах емкость может превышать номинал на 10–30%, а в некоторых случаях – до 50%. Основные причины такого отклонения кроются в физических свойствах диэлектрика, конструктивных особенностях и внешних факторах.
Диэлектрическая проницаемость материала (εr) зависит от температуры и частоты. Например, у керамических конденсаторов класса X7R εr увеличивается на 15–20% при понижении температуры с +25°C до −55°C. У Y5V этот эффект выражен сильнее: емкость может вырасти на 50% при охлаждении до −30°C. Полимерные конденсаторы (например, на основе полипропилена) демонстрируют рост емкости на 5–10% при повышении температуры до +85°C из-за увеличения подвижности молекул диэлектрика.
На низких частотах (менее 100 Гц) емкость электролитических конденсаторов возрастает из-за снижения эффективного сопротивления оксидного слоя. Например, у алюминиевых конденсаторов на 100 мкФ при 10 Гц реальная емкость может достигать 120–130 мкФ. В керамических конденсаторах с высокой диэлектрической проницаемостью (например, X5R) емкость на частотах ниже 1 кГц увеличивается на 10–15% из-за поляризационных эффектов в материале.
Приложенное напряжение также влияет на емкость. В керамических конденсаторах с высоким εr (например, Y5V) емкость падает на 50–70% при напряжении, близком к номинальному, но на малых напряжениях (менее 1 В) она может превышать номинал на 20–40%. Это связано с нелинейностью диэлектрика: при низком напряжении домены в материале легче поляризуются, увеличивая эффективную емкость.
Для минимизации отклонений рекомендуется выбирать конденсаторы с жесткими допусками (±5% или ±10%) и стабильными диэлектриками (NP0, C0G, X7R). В цепях с критичной емкостью (например, в фильтрах или таймерах) следует учитывать температурный коэффициент и частотную зависимость. При проектировании схем с низким напряжением питания (менее 3 В) лучше использовать конденсаторы с низким εr, чтобы избежать завышения емкости.
Как производственные допуски влияют на реальную емкость конденсатора
Производственные допуски определяют отклонение реальной емкости конденсатора от номинального значения, указанного на корпусе. Стандартные допуски для керамических конденсаторов составляют ±10%, ±20% или даже +80%/-20% для классов X5R и Y5V. У электролитических конденсаторов допуск обычно шире – от -20% до +50%. Эти отклонения возникают из-за неидеальности технологических процессов: неравномерности толщины диэлектрика, колебаний площади обкладок и неоднородности материала.
Толщина диэлектрика – критический параметр, напрямую влияющий на емкость. Например, в керамических конденсаторах типа MLCC (многослойные керамические) допуск на толщину слоя диэлектрика может достигать ±5%. При номинальной толщине 1 мкм реальное значение варьируется от 0,95 до 1,05 мкм, что приводит к изменению емкости на ±5% даже без учета других факторов. Для высоковольтных конденсаторов с толщиной диэлектрика 10 мкм аналогичный допуск даст отклонение до ±2,5 пФ при номинале 100 пФ.
- Площадь обкладок: фотошаблоны для травления металлических слоев имеют погрешность позиционирования до ±0,1 мм. Для конденсатора с обкладками 5×5 мм это дает отклонение площади до ±4%, что напрямую снижает или увеличивает емкость.
- Диэлектрическая проницаемость: у керамики X7R она может меняться на ±15% в зависимости от температуры спекания и состава сырья. В сочетании с допусками на геометрию суммарное отклонение достигает ±25%.
- Температурные эффекты: у конденсаторов с диэлектриком NP0 допуск на температурный коэффициент составляет ±30 ppm/°C. При изменении температуры на 50°C емкость может отклониться на ±0,15%.
Для минимизации влияния допусков в прецизионных схемах используют конденсаторы с жесткими допусками: ±1% (серия C0G/NP0) или ±2% (пленочные полипропиленовые). Однако их стоимость в 5–10 раз выше стандартных аналогов. Альтернатива – подбор компонентов с помощью измерительных мостов, например, Agilent E4980A с разрешением 0,01 пФ, или использование цифровых корректоров емкости на базе микроконтроллеров.
В импульсных источниках питания допуски конденсаторов критичны для расчета резонансной частоты LC-фильтров. Например, при номиналах L=10 мкГн и C=100 нФ частота резонанса составит 159 кГц. Если реальная емкость отклонится на +20% (120 нФ), частота снизится до 145 кГц – на 9%. Это приводит к нестабильности работы преобразователя. Решение – применение конденсаторов с допуском ±5% или введение подстроечных элементов в схему.
Производители указывают допуски для температуры 25°C, но реальные условия эксплуатации часто отличаются. Например, у конденсаторов X5R емкость падает на 15% при -55°C и на 20% при +85°C. Для компенсации используют параллельное включение конденсаторов с разными температурными характеристиками или термокомпенсированные схемы с датчиками температуры. В автомобильной электронике применяют конденсаторы с расширенным температурным диапазоном (классы X8R, X8L), где допуск на емкость в рабочем диапазоне не превышает ±15%.

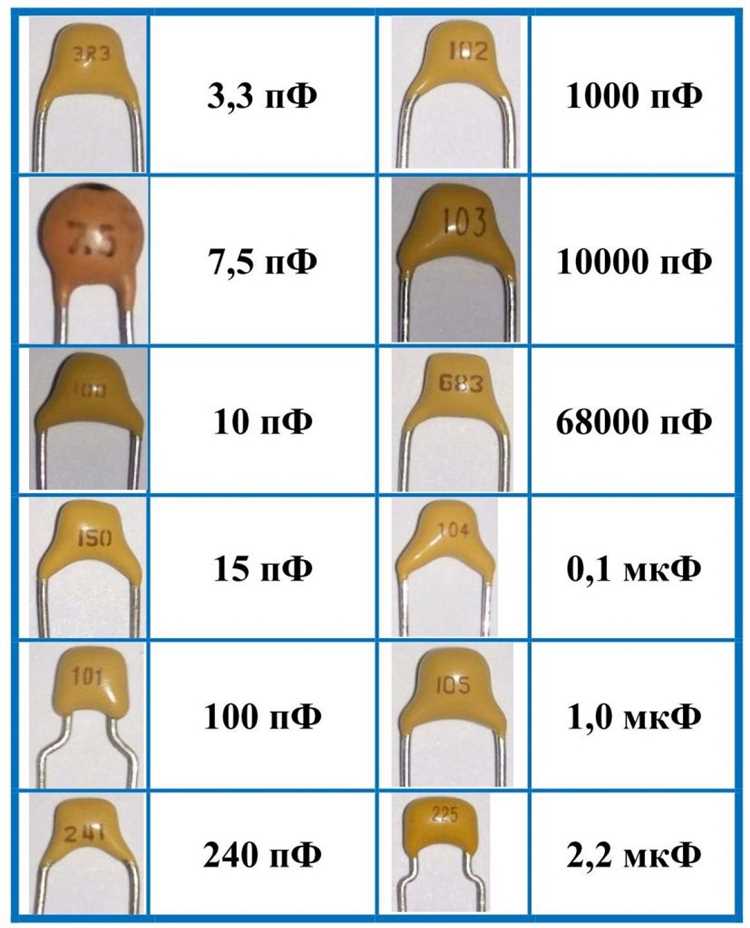

Роль температуры в изменении параметров конденсатора при эксплуатации
Температура – ключевой фактор, влияющий на реальную емкость конденсатора, особенно в условиях, выходящих за пределы номинального диапазона. Для большинства керамических конденсаторов класса II (например, X7R, X5R) изменение температуры на каждые 10°C приводит к отклонению емкости до ±15% от номинала. В крайних случаях, при температуре выше +125°C, емкость может снижаться на 30–50%, что критично для высокоточных схем. Полимерные и электролитические конденсаторы демонстрируют меньшую зависимость, но их долговременная стабильность ухудшается при длительном воздействии температур выше +85°C.
Температурный коэффициент емкости (TCC) для разных типов конденсаторов варьируется в широких пределах. Например, конденсаторы NP0 (C0G) имеют TCC менее ±30 ppm/°C, что делает их незаменимыми в прецизионных цепях. В то же время танталовые конденсаторы с твердым электролитом показывают рост емкости на 5–10% при повышении температуры с +25°C до +85°C, но при дальнейшем нагреве до +125°C емкость резко падает из-за деградации диэлектрика. Эти данные необходимо учитывать при выборе компонентов для устройств с жесткими температурными режимами.
Эквивалентное последовательное сопротивление (ESR) конденсаторов также зависит от температуры. У алюминиевых электролитических конденсаторов ESR снижается в 2–3 раза при нагреве с +20°C до +85°C, что улучшает их фильтрующие свойства на высоких частотах. Однако при температурах ниже −20°C ESR резко возрастает, увеличивая потери и снижая эффективность. Для полимерных конденсаторов зависимость ESR от температуры менее выражена, но при −40°C их сопротивление может вырасти на 50–100%, что требует запаса по току в цепях питания.
Длительное воздействие повышенных температур ускоряет старение диэлектрика, приводя к необратимому снижению емкости. Для электролитических конденсаторов срок службы сокращается вдвое при каждом увеличении температуры на 10°C выше номинальной (обычно +85°C). Например, конденсатор с заявленным сроком службы 2000 часов при +85°C проработает всего 500 часов при +105°C. В керамических конденсаторах высокие температуры вызывают миграцию ионов в диэлектрике, что приводит к постепенному снижению емкости на 5–20% за 1000 часов эксплуатации при +125°C.
Влияние температуры на тангенс угла потерь (tan δ) особенно заметно в высокочастотных цепях. У керамических конденсаторов класса X7R tan δ может увеличиваться в 3–5 раз при нагреве с +25°C до +125°C, что приводит к росту тепловыделения и снижению добротности резонансных контуров. Для полипропиленовых конденсаторов tan δ остается стабильным до +100°C, но резко возрастает при превышении этого порога, что ограничивает их применение в импульсных источниках питания при высоких температурах.
При проектировании устройств с жесткими температурными условиями необходимо учитывать не только номинальные параметры конденсаторов, но и их поведение в динамике. Например, в автомобильных системах управления двигателем конденсаторы подвергаются нагреву до +140°C вблизи блока цилиндров. В таких случаях используют специальные серии конденсаторов с расширенным температурным диапазоном (например, X8R, X8L), которые сохраняют емкость в пределах ±15% при температурах до +150°C. Для низкотемпературных применений (до −65°C) подходят конденсаторы с диэлектриком NP0 или полистирольные, у которых TCC близок к нулю.
Контроль температуры конденсаторов в процессе эксплуатации позволяет предотвратить их преждевременный выход из строя. В промышленных системах применяют термодатчики, интегрированные в цепи питания, для мониторинга перегрева. При превышении допустимых значений (обычно +105°C для электролитических и +125°C для керамических конденсаторов) срабатывает защита, отключающая нагрузку. В высоконадежных устройствах используют конденсаторы с встроенными предохранителями или самовосстанавливающимися диэлектриками, которые минимизируют риск катастрофического отказа при перегреве.

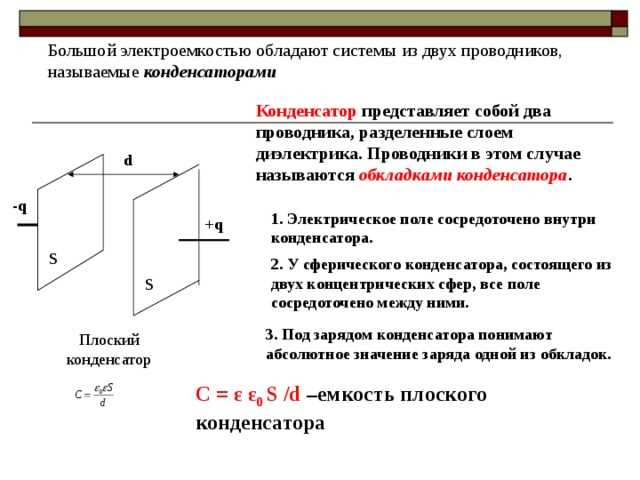

Влияние частоты сигнала на измеряемую емкость электролитических конденсаторов
Электролитические конденсаторы демонстрируют зависимость измеряемой емкости от частоты тестового сигнала из-за особенностей конструкции и свойств диэлектрика. На низких частотах (до 100 Гц) емкость близка к номинальной, так как оксидный слой алюминия или тантала успевает полностью поляризоваться. Однако уже при 1 кГц измеренное значение может снижаться на 10–20% для алюминиевых конденсаторов и на 5–15% для танталовых, что обусловлено инерционностью ионной проводимости электролита. На частотах выше 10 кГц падение емкости становится критическим: для стандартных алюминиевых конденсаторов (например, серии 105°C) оно достигает 30–50%, а для низкоимпедансных моделей – 20–40%.
Причина частотной зависимости кроется в эквивалентной последовательной индуктивности (ESL) и сопротивлении (ESR), которые формируют резонансный контур. Для конденсаторов с номиналом 100 мкФ резонансная частота обычно лежит в диапазоне 10–100 кГц, после чего импеданс начинает расти, а эффективная емкость – падать. Например, конденсатор 470 мкФ на 25 В при 100 кГц может показывать всего 200–250 мкФ, что необходимо учитывать при проектировании высокочастотных цепей. Танталовые конденсаторы менее подвержены этому эффекту из-за меньшей ESL, но их емкость также снижается на 10–25% при переходе от 1 кГц к 100 кГц.
Для точного измерения емкости на рабочей частоте следует использовать специализированные приборы, такие как LCR-метры с регулируемой частотой тестового сигнала. Большинство мультиметров измеряют емкость на фиксированной частоте 100–120 Гц, что дает завышенные значения для высокочастотных приложений. При выборе конденсатора для импульсных источников питания или фильтров ВЧ-сигналов рекомендуется ориентироваться на datasheet производителя, где приводятся графики зависимости емкости от частоты. Например, для конденсаторов серии Panasonic FR емкость на 100 кГц указывается отдельно и может составлять 60–80% от номинала.
Влияние температуры усиливает частотный эффект: при повышении температуры от 20°C до 85°C ESR алюминиевых конденсаторов снижается, но емкость на высоких частотах падает дополнительно на 5–10%. Это связано с увеличением подвижности ионов электролита, что ухудшает поляризацию диэлектрика. Для минимизации погрешностей в высокочастотных схемах рекомендуется параллельное включение конденсаторов разных типов: например, электролитический 100 мкФ + керамический 1 мкФ, что компенсирует падение емкости на частотах выше 10 кГц.
При проектировании цепей с электролитическими конденсаторами критически важно учитывать не только номинальную емкость, но и ее частотную зависимость. Для стабилизации напряжения в импульсных преобразователях с частотой коммутации 50–200 кГц следует выбирать конденсаторы с низким ESR (например, полимерные или гибридные) или увеличивать номинал на 30–50% относительно расчетного. В аудиотехнике, где частоты не превышают 20 кГц, допустимо использовать стандартные алюминиевые конденсаторы, но с запасом по емкости не менее 20% для компенсации падения на верхних частотах.
Почему керамические конденсаторы показывают завышенные значения при малых напряжениях
Керамические конденсаторы классов X5R, X7R и Y5V демонстрируют нелинейную зависимость емкости от приложенного напряжения из-за особенностей сегнетоэлектрической керамики. При напряжениях ниже 1 В доменная структура диэлектрика остается частично поляризованной, что увеличивает эффективную диэлектрическую проницаемость (εr) на 20–50% относительно номинального значения. Например, конденсатор 10 мкФ X5R при 0,5 В может показывать 12–15 мкФ, что критично для цепей с низким уровнем сигнала, таких как АЦП или фильтры питания микроконтроллеров.
Эффект проявляется сильнее в конденсаторах с высокой номинальной емкостью (от 1 мкФ) и малыми размерами корпуса (0402, 0603), где толщина диэлектрика минимальна. Производители указывают номинальную емкость при напряжении смещения 0,5–1 В для классов X5R/X7R, но реальные значения при 0 В могут превышать номинал на 30–70% для Y5V. Для точных измерений используйте тестеры с регулируемым напряжением смещения, например, Keysight E4980AL или Wayne Kerr 6500B, с калибровкой при рабочем напряжении схемы.
Практическая проблема возникает в цепях с динамическим диапазоном сигнала: при переходе от 0 к 3,3 В емкость конденсатора X7R 4,7 мкФ может снижаться на 15–25%, что искажает частотные характеристики фильтров. Для минимизации эффекта выбирайте конденсаторы с низким коэффициентом напряжения (например, C0G/NP0), где изменение емкости не превышает 0,3% в диапазоне 0–50 В, или используйте параллельное включение нескольких конденсаторов меньшей емкости для усреднения нелинейности.
В импульсных источниках питания завышенная емкость при малых напряжениях приводит к увеличению пульсаций тока на этапе запуска. Например, в buck-конвертере с входным напряжением 3,3 В и конденсатором 22 мкФ X5R реальная емкость при 0,1 В может достигать 30 мкФ, что вызывает броски тока до 20% выше расчетных. Решение – применение конденсаторов с полимерным диэлектриком (например, POSCAP или OSCON) или предварительная зарядка входной цепи через резистор.
Для проектирования схем с керамическими конденсаторами используйте SPICE-модели с учетом зависимости C(V), предоставляемые производителями (Murata SimSurfing, KEMET K-SIM). При отсутствии моделей корректируйте расчеты, уменьшая номинальную емкость на 10–30% для X5R/X7R и на 50–70% для Y5V при работе в диапазоне 0–1 В. В критичных цепях (PLL, датчики) заменяйте керамику на пленочные конденсаторы (например, полипропиленовые), где нелинейность не превышает 1%.

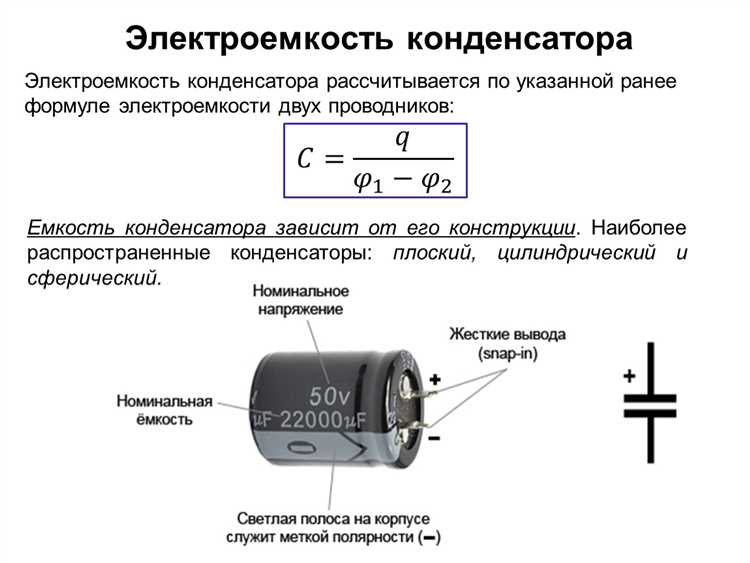

Как старение диэлектрика приводит к увеличению емкости со временем
Ключевой механизм – деградация изоляционных свойств диэлектрика с образованием проводящих каналов. В полимерных конденсаторах (например, с диэлектриком из полипропилена) под действием частичных разрядов формируются углеродные дорожки, которые, не вызывая пробоя, создают паразитные емкостные связи. Измерения показывают, что при напряженности поля 50 В/мкм и температуре 105°C емкость может возрастать на 5% за 2 000 часов из-за роста тангенса угла потерь (tgδ) с 0,001 до 0,005. Для минимизации эффекта рекомендуется использовать конденсаторы с запасом по напряжению (не менее 1,5× от рабочего) и ограничивать температуру эксплуатации до 70% от максимальной по даташиту.
Контроль старения требует мониторинга импеданса и эквивалентного последовательного сопротивления (ESR). В электролитических конденсаторах увеличение емкости на 20% от номинала при одновременном росте ESR в 2–3 раза сигнализирует о критической деградации диэлектрика. Для диагностики применяют методы спектроскопии импеданса в диапазоне 10 Гц–1 МГц: смещение частоты резонанса в сторону низких частот указывает на рост паразитной емкости. Замена конденсаторов при превышении емкости на 10% от начального значения продлевает срок службы устройств на 30–40%.
Влияние паразитных индуктивностей и сопротивлений на результаты измерений
Эквивалентное последовательное сопротивление (ESR) конденсатора и паразитные сопротивления измерительной цепи также искажают результаты. Типичное ESR алюминиевых электролитических конденсаторов составляет 0,1–1 Ом, керамических – 0,01–0,1 Ом. При измерении мостом переменного тока на частоте 1 кГц падение напряжения на ESR вносит погрешность до 5% для конденсаторов с низким ESR и до 50% для высокоомных образцов. Для минимизации влияния ESR рекомендуется:
- Использовать четырехпроводное подключение (метод Кельвина) для исключения сопротивления проводов.
- Проводить измерения на частотах, где ESR минимально (обычно 10–100 кГц для керамики, 1–10 кГц для электролитов).
- Применять анализаторы импеданса с компенсацией ESR, например, Agilent 4294A или Keysight E4990A.
- Размещать конденсатор на расстоянии не менее 5 мм от металлических поверхностей.
- Применять методы компенсации паразитных емкостей, например, с помощью подстроечных конденсаторов в измерительной схеме.
