От чего зависит величина тока зарядки конденсатора

Зарядка конденсатора – процесс, зависящий от нескольких ключевых параметров, каждый из которых напрямую определяет динамику тока в цепи. Основные факторы: напряжение источника, ёмкость конденсатора, сопротивление цепи и начальные условия. При подключении к источнику постоянного напряжения ток зарядки экспоненциально спадает по закону I(t) = (U/R) * e^(-t/RC), где U – напряжение, R – сопротивление, C – ёмкость, а t – время. Начальный ток I₀ = U/R может достигать десятков ампер в низкоомных цепях, что требует учёта тепловых потерь и выбора соответствующих компонентов.

Ёмкость конденсатора C определяет количество заряда, накапливаемого при данном напряжении: Q = C * U. Чем выше ёмкость, тем дольше длится процесс зарядки и тем ниже пиковый ток при прочих равных условиях. Например, конденсатор на 1000 мкФ при сопротивлении 1 кОм и напряжении 12 В будет заряжаться до 63% за t = RC = 1 с, а начальный ток составит 12 мА. Увеличение ёмкости до 10 000 мкФ при том же сопротивлении продлит время зарядки до 10 с, но снизит начальный ток до прежнего значения – зависимость линейная.

Сопротивление цепи R критически влияет на скорость зарядки и максимальный ток. В реальных схемах сопротивление складывается из внутреннего сопротивления источника, проводников и дополнительных резисторов. При R → 0 теоретический начальный ток стремится к бесконечности, что приводит к перегреву и выходу из строя компонентов. Для защиты рекомендуется использовать резисторы с сопротивлением не менее R = U/I_max, где I_max – допустимый ток источника или конденсатора. Например, для конденсатора с предельным током 1 А и напряжением 24 В минимальное сопротивление составит 24 Ом.

Начальное напряжение на конденсаторе также изменяет динамику тока. Если конденсатор предварительно заряжен до напряжения U₀, ток зарядки определяется разностью U — U₀. Это важно в импульсных схемах, где конденсатор не успевает полностью разрядиться между циклами. В таких случаях эффективное напряжение зарядки снижается, а время достижения рабочего напряжения сокращается. Для точных расчётов используют формулу I(t) = ((U — U₀)/R) * e^(-t/RC).

Температура окружающей среды и диэлектрические потери влияют на реальные характеристики зарядки. Увеличение температуры на 10°C может снизить эффективную ёмкость на 1–5% у электролитических конденсаторов, что приводит к росту тока утечки и изменению времени зарядки. Для высокоточных приложений рекомендуется использовать конденсаторы с низким температурным коэффициентом (например, керамические или плёночные) и обеспечивать стабильный тепловой режим.

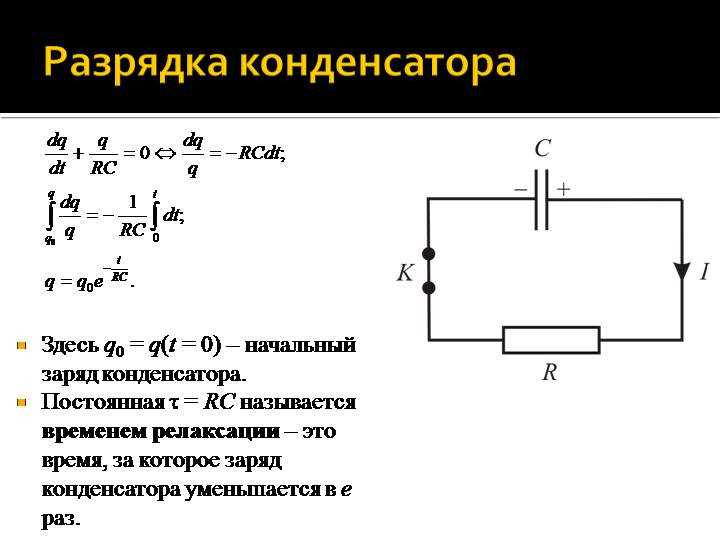

Факторы, влияющие на силу тока при зарядке конденсатора

Напряжение источника питания – ключевой параметр, определяющий максимальную силу тока в начальный момент зарядки. Согласно закону Ома для цепи с конденсатором, ток в первый момент времени равен I₀ = U/R, где U – напряжение источника, а R – сопротивление цепи. При увеличении напряжения с 5 В до 12 В начальный ток возрастает пропорционально, если сопротивление остаётся неизменным. Однако при достижении напряжения пробоя диэлектрика конденсатора (например, 50 В для керамических конденсаторов класса X7R) ток резко увеличивается из-за утечки, что приводит к выходу элемента из строя.

Сопротивление цепи ограничивает ток зарядки на всех этапах процесса. В реальных схемах сопротивление складывается из активного сопротивления проводников, внутреннего сопротивления источника и дополнительных резисторов. Например, при зарядке конденсатора ёмкостью 100 мкФ через резистор 1 кОм от источника 10 В начальный ток составит 10 мА, а время зарядки до 63% от напряжения источника – 100 мс. Уменьшение сопротивления до 100 Ом увеличивает начальный ток до 100 мА, сокращая время зарядки, но повышая риск перегрева компонентов.

Ёмкость конденсатора обратно пропорциональна скорости изменения тока во время зарядки. Для конденсатора с большей ёмкостью требуется больше времени для накопления заряда, что снижает скорость спада тока. Так, при зарядке конденсатора 10 мкФ через резистор 1 кОм от источника 5 В ток уменьшится в e раз за 10 мс, а для конденсатора 100 мкФ – за 100 мс. В импульсных источниках питания это свойство используется для сглаживания пульсаций: конденсаторы большей ёмкости обеспечивают меньшие колебания тока нагрузки.

Температура окружающей среды влияет на внутреннее сопротивление конденсатора и его диэлектрические потери. У электролитических конденсаторов при снижении температуры с +25°C до -20°C эквивалентное последовательное сопротивление (ESR) увеличивается в 2–3 раза, что замедляет зарядку и снижает пиковый ток. Для алюминиевых электролитов при температуре ниже -40°C зарядный ток может упасть на 50% из-за роста вязкости электролита. В высокочастотных цепях керамические конденсаторы класса NP0 сохраняют стабильные характеристики в диапазоне от -55°C до +125°C, что делает их предпочтительными для критичных приложений.

Тип диэлектрика определяет ток утечки и скорость саморазряда конденсатора, косвенно влияя на эффективный зарядный ток. У плёночных конденсаторов (например, полипропиленовых) ток утечки составляет менее 0,1 мкА/мкФ, тогда как у алюминиевых электролитических – до 1 мкА/мкФ. В схемах с низким энергопотреблением, таких как RTC-модули, это приводит к необходимости компенсации утечки дополнительным током зарядки. Для минимизации потерь рекомендуется использовать конденсаторы с диэлектриком из полистирола или тефлона, где ток утечки не превышает 0,01 мкА/мкФ.

Частота переключения в импульсных зарядных устройствах напрямую коррелирует с амплитудой тока. При работе на частоте 100 кГц конденсатор ёмкостью 10 мкФ заряжается импульсами тока до 1 А, тогда как на частоте 10 кГц пиковый ток снижается до 0,1 А при той же скважности. Однако высокие частоты увеличивают потери на переключение в ключевых элементах (например, MOSFET), что требует применения драйверов с низким выходным сопротивлением и быстродействующих диодов Шоттки для минимизации падения напряжения.

Паразитные параметры цепи – индуктивность проводников и ёмкость монтажа – искажают форму зарядного тока, особенно в высокочастотных приложениях. При длине проводников 10 см и сечении 0,5 мм² паразитная индуктивность составляет около 100 нГн, что при скорости нарастания тока 1 А/мкс создаёт падение напряжения 0,1 В. В цепях с конденсаторами малой ёмкости (менее 1 нФ) это приводит к колебаниям тока и перенапряжениям. Для подавления паразитных эффектов рекомендуется использовать короткие и широкие дорожки на печатной плате, а также размещать развязывающие конденсаторы как можно ближе к нагрузке.

Как напряжение источника питания меняет ток зарядки

Сила тока зарядки конденсатора прямо пропорциональна разности между напряжением источника питания и напряжением на обкладках конденсатора в данный момент времени. При подключении конденсатора к источнику с напряжением U_ист начальный ток определяется по закону Ома: I₀ = U_ист / R, где R – сопротивление цепи. Если U_ист увеличить в 2 раза, начальный ток также возрастёт в 2 раза, при условии неизменного сопротивления. Например, при U_ист = 12 В и R = 1 кОм начальный ток составит 12 мА, а при U_ист = 24 В – 24 мА. Однако по мере зарядки конденсатора напряжение на нём U_C растёт, а ток падает экспоненциально: I(t) = (U_ист − U_C(t)) / R. Критическое значение – когда U_C ≈ U_ист, ток стремится к нулю.

Практическая рекомендация: для ускорения зарядки используйте источник с напряжением на 10–20% выше номинального напряжения конденсатора, но не превышайте предельное значение, указанное в datasheet. Например, для конденсатора на 16 В оптимальное U_ист – 18–19 В. При этом учитывайте, что чрезмерное напряжение увеличивает риск пробоя диэлектрика, особенно у электролитических конденсаторов. В импульсных схемах допустимо кратковременное превышение напряжения на 30–50%, но с обязательным ограничением тока резистором или активным элементом (например, транзистором в режиме стабилизации).

Влияние сопротивления цепи на скорость нарастания тока

Сопротивление цепи – ключевой параметр, определяющий скорость нарастания тока при зарядке конденсатора. Согласно закону Ома для RC-цепи, ток в начальный момент времени (t=0) равен I₀ = U/R, где U – напряжение источника, R – сопротивление. Увеличение сопротивления в 2 раза снижает начальный ток вдвое, замедляя зарядку. Например, при U=12 В и R=1 кОм начальный ток составит 12 мА, а при R=2 кОм – 6 мА.

Постоянная времени τ = R·C напрямую зависит от сопротивления. Для конденсатора ёмкостью C=100 мкФ и R=1 кОм τ=0,1 с, а при R=10 кОм – τ=1 с. Это означает, что за время τ конденсатор зарядится до 63,2% от напряжения источника. Увеличение сопротивления пропорционально замедляет процесс: при R=100 кОм и том же C время зарядки до 99% составит 5τ=5 с вместо 0,5 с при R=1 кОм.

В реальных схемах сопротивление складывается из активного сопротивления проводников, внутреннего сопротивления источника и дополнительных резисторов. Например, при использовании батареи с R_внутр=0,5 Ом и внешнего резистора R=9,5 Ом суммарное сопротивление составит 10 Ом. Если пренебречь R_внутр, расчётное время зарядки окажется заниженным на 5%, что критично для высокоточных устройств.

Сопротивление влияет не только на скорость, но и на максимальный ток зарядки. В цепях с низким R (<1 Ом) начальный ток может достигать десятков ампер, что приводит к перегреву компонентов или срабатыванию защиты источника. Для ограничения тока рекомендуется использовать резисторы с мощностью рассеивания не менее P = I²·R. Например, при I=2 А и R=5 Ом требуется резистор на P=20 Вт.

В импульсных зарядных устройствах сопротивление цепи определяет фронт нарастания тока. При R=1 Ом и C=1 мкФ время нарастания тока до 90% от максимума составит 2,3·τ≈2,3 мкс. Увеличение R до 10 Ом растягивает фронт до 23 мкс, что может нарушить работу схем с жёсткими временными требованиями, например, в преобразователях напряжения.

Для минимизации влияния сопротивления в высокочастотных цепях используют малоиндуктивные резисторы и короткие проводники. Например, в схемах с частотой переключения 1 МГц длина проводника не должна превышать 10 см, иначе его сопротивление (даже 0,1 Ом) внесёт заметную задержку. В таких случаях применяют резисторы с поверхностным монтажом (SMD) и шириной дорожек печатной платы не менее 2 мм.

В цепях с переменным сопротивлением (например, термисторы или фоторезисторы) скорость зарядки конденсатора становится нелинейной. При изменении температуры от 20°C до 50°C сопротивление термистора NTC может упасть с 10 кОм до 2 кОм, что ускорит зарядку в 5 раз. Для стабилизации процесса рекомендуется использовать параллельное подключение фиксированного резистора, например, 10 кОм, чтобы ограничить диапазон изменения R до 1,67–5 кОм.

При проектировании зарядных цепей необходимо учитывать температурный коэффициент сопротивления (ТКС). Для меди ТКС составляет 0,0039 К^-1, что при нагреве проводника на 50°C увеличивает его сопротивление на 20%. В цепях с высокими токами это может привести к дополнительному замедлению зарядки. Для компенсации используют резисторы с низким ТКС (например, манганиновые с ТКС=0,00002 К^-1) или активное охлаждение.

Зависимость силы тока от ёмкости конденсатора

Для конденсаторов с ёмкостью от 1 мкФ до 1000 мкФ при зарядке от источника с напряжением 12 В и внутренним сопротивлением 1 Ом начальный ток может варьироваться от 12 А до 12 мА соответственно. Критическое значение имеет не только сама ёмкость, но и её соотношение с сопротивлением цепи: при R·C < 10^-6 с ток зарядки ограничивается преимущественно индуктивностью проводов, а не ёмкостью.

При ёмкости 10 мкФ и сопротивлении 100 Ом постоянная времени τ = 1 мс – ток спадает до 37% от начального значения за 1 мс.
При ёмкости 1000 мкФ и том же сопротивлении τ = 100 мс – процесс зарядки растягивается на сотни миллисекунд.
В импульсных схемах с ёмкостью <1 нФ ток зарядки может достигать ампер даже при низком напряжении из-за высокой скорости dU/dt.

В реальных устройствах зависимость осложняется паразитными параметрами: эквивалентным последовательным сопротивлением (ESR) и индуктивностью (ESL) конденсатора. Например, алюминиевые электролитические конденсаторы с ёмкостью 470 мкФ и ESR = 0,1 Ом при зарядке от 5 В выдают начальный ток до 50 А, но уже через 10 мкс он падает до 5 А из-за влияния ESR. Керамические конденсаторы с ESR <0,01 Ом демонстрируют более резкий спад тока, но выдерживают большие импульсные нагрузки.

При проектировании зарядных цепей для конденсаторов ёмкостью >100 мкФ рекомендуется использовать токоограничивающие резисторы или активные схемы (например, линейные регуляторы с обратной связью). Без ограничения ток зарядки может превысить допустимые значения для источника питания или самого конденсатора, что приведёт к перегреву или деградации диэлектрика. Для конденсаторов с ёмкостью <1 мкФ токоограничение часто не требуется, так как начальный ток редко превышает 1 А.

В высокочастотных приложениях (например, в DC-DC преобразователях) зависимость тока от ёмкости проявляется иначе: конденсаторы с малой ёмкостью (<10 нФ) не успевают заряжаться до полного напряжения за период коммутации, что снижает эффективный ток. В таких случаях оптимальная ёмкость выбирается из условия C > I_load / (f · ΔU), где I_load – ток нагрузки, f – частота переключения, ΔU – допустимый пульсации напряжения.

Для точного расчёта силы тока при зарядке конденсатора используйте формулу I(t) = (U / R) · e^-t/(R·C), где U – напряжение источника, R – суммарное сопротивление цепи, t – время. При ёмкости >1 Ф и низком сопротивлении (<0,1 Ом) начальный ток может достигать сотен ампер, что требует применения специализированных схем защиты (например, термисторов NTC или MOSFET-ключей с ограничением по току).

Роль внутреннего сопротивления источника в процессе зарядки

Внутреннее сопротивление источника питания (r_вн) – ключевой параметр, определяющий эффективность зарядки конденсатора. Оно действует как последовательное сопротивление в цепи, ограничивая максимальный ток зарядки по закону Ома: I_max = U_ист / (R + r_вн), где U_ист – напряжение источника, R – сопротивление внешней цепи. При r_вн ≥ 0,1R падение напряжения на внутреннем сопротивлении становится значимым, снижая скорость зарядки на 10–30% и увеличивая время достижения 90% ёмкости конденсатора. Для источников с r_вн > 1 Ом (например, батарей или нестабилизированных блоков питания) рекомендуется использовать буферные схемы с операционными усилителями или транзисторными ключами для компенсации потерь.

Влияние r_вн проявляется в двух аспектах: динамическом и статическом. В начальный момент зарядки (t = 0) конденсатор эквивалентен короткому замыканию, и ток ограничивается только r_вн и R. Для источников с высоким r_вн (например, гальванических элементов) это приводит к резкому снижению напряжения на выходе: U_вых = U_ист − I·r_вн. При зарядке конденсатора ёмкостью 1000 мкФ от батареи с U_ист = 5 В и r_вн = 2 Ом начальный ток не превысит 2,5 А, а напряжение на конденсаторе в первые миллисекунды составит всего 0,5–1 В. Для минимизации эффекта используют источники с r_вн < 0,5 Ом или применяют предварительную стабилизацию напряжения.

При r_вн → 0 ток зарядки стремится к U_ист/R, а время зарядки – к теоретическому минимуму τ = R·C. На практике это недостижимо, но снижение r_вн до 0,1 Ом сокращает время зарядки на 15–25%.
Для импульсных источников питания r_вн зависит от частоты: на высоких частотах (>10 кГц) оно может увеличиваться из-за скин-эффекта и паразитных индуктивностей. Рекомендуется выбирать источники с низким ESR (эквивалентным последовательным сопротивлением) или использовать LC-фильтры для сглаживания.
В схемах с параллельным подключением конденсаторов r_вн источника влияет на распределение токов: конденсаторы с меньшим ESR заряжаются быстрее, что может приводить к перегрузке отдельных элементов. Для выравнивания токов применяют резистивные делители или активные балансировочные схемы.

Оптимизация r_вн критична в высокоскоростных и энергоэффективных приложениях. Например, в системах рекуперации энергии (электромобили, импульсные стабилизаторы) снижение r_вн источника с 0,5 Ом до 0,1 Ом увеличивает КПД зарядки на 8–12% за счёт уменьшения тепловых потерь. Для измерения r_вн используют метод двойного нагрузочного теста: измеряют напряжение холостого хода (U_xx) и под нагрузкой (U_н), затем рассчитывают r_вн = (U_xx − U_н)/I_н. При проектировании схем зарядки конденсаторов r_вн должно учитываться наравне с ёмкостью и сопротивлением нагрузки.

Как температура окружающей среды воздействует на ток зарядки

Температура окружающей среды напрямую влияет на сопротивление диэлектрика конденсатора и проводимость электролита в электролитических моделях. При повышении температуры на каждые 10°C удельное сопротивление диэлектриков, таких как полипропилен или керамика, снижается на 5–15%, что увеличивает ток утечки и, как следствие, эффективный ток зарядки. Для алюминиевых электролитических конденсаторов зависимость более критична: при температуре выше +85°C проводимость электролита растет экспоненциально, что может привести к превышению номинального тока на 30–50% и ускоренной деградации.

В низкотемпературных условиях (−20°C и ниже) вязкость электролита в конденсаторах увеличивается, снижая его подвижность. Это приводит к росту эквивалентного последовательного сопротивления (ESR) на 200–400% для танталовых конденсаторов и до 1000% для алюминиевых. В результате ток зарядки падает, а время достижения номинального напряжения увеличивается в 2–5 раз. Для керамических конденсаторов с диэлектриком X7R температурный коэффициент емкости (TCC) составляет ±15% в диапазоне −55°C…+125°C, что также влияет на динамику зарядки.

Температурные колебания изменяют скорость химических реакций в электролитических конденсаторах. При +105°C срок службы алюминиевых конденсаторов сокращается вдвое на каждые 10°C превышения температуры, а ток утечки возрастает пропорционально. Для танталовых конденсаторов с органическим электролитом при +125°C ток утечки может увеличиться в 10 раз за 1000 часов эксплуатации, что требует снижения зарядного тока на 20–30% для предотвращения теплового пробоя.

Влияние температуры на ток зарядки необходимо учитывать при проектировании источников питания. Например, в импульсных зарядных устройствах для Li-ion аккумуляторов при −10°C рекомендуется снижать ток на 40% из-за увеличения ESR конденсаторов фильтра. Для высокочастотных приложений (свыше 100 кГц) температурная зависимость ESR керамических конденсаторов класса II (X5R, X7R) может вызывать нестабильность тока зарядки, что требует использования термокомпенсированных схем или активного охлаждения.

Практическая рекомендация: при эксплуатации конденсаторов в диапазоне температур от −40°C до +85°C следует применять модели с расширенным температурным диапазоном (например, алюминиевые конденсаторы с маркировкой «105°C» или керамические NP0/C0G). Для точных измерений тока зарядки в условиях переменной температуры необходимо использовать датчики с термокомпенсацией, так как стандартные шунты могут давать погрешность до 5% на каждые 20°C отклонения от калибровочной температуры.

В системах с жесткими температурными режимами (авиационная электроника, космические аппараты) применяют конденсаторы с металлизированным полипропиленом (MKP) или фторопластовые (PTFE), у которых температурный коэффициент емкости не превышает 0,01%/°C. Это позволяет стабилизировать ток зарядки в пределах ±2% при изменении температуры от −60°C до +200°C, что критично для работы высокоточных аналоговых схем.
