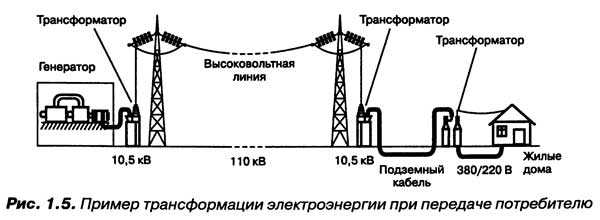

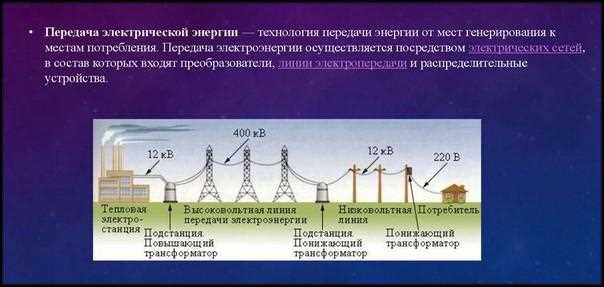

Почему невыгодно транспортировать бытовое напряжение

В среднестатистической квартире до 15% потребляемой электроэнергии теряется на пути от подстанции до розетки. Основная часть потерь (60–70%) приходится на линии электропередачи низкого напряжения (0,4 кВ), где сопротивление проводов и контактных соединений превращает часть энергии в тепло. Для жилого дома с потреблением 5000 кВт·ч в год это означает потерю 750 кВт·ч – эквивалент работы холодильника в течение 10 месяцев.

Сопротивление медного провода сечением 2,5 мм² на 100 метров при токе 16 А (мощность 3,5 кВт) вызывает падение напряжения на 6,4 В. В алюминиевых проводах того же сечения потери возрастают до 10,5 В. При длине линии 200 метров и нагрузке 5 кВт реальное напряжение на розетке может снижаться до 190 В, что сокращает срок службы бытовой техники на 20–30%. В старых домах с алюминиевой проводкой потери достигают 25% из-за окисления контактов и заниженного сечения проводов.

Снизить потери на 30–40% можно заменой алюминиевых проводов на медные с увеличением сечения на 1–2 ступени (например, с 2,5 мм² до 4 мм²). Для линий длиной более 50 метров эффективны компенсирующие устройства – стабилизаторы напряжения с КПД 95–98%. В частных домах установка трансформатора 10/0,4 кВ непосредственно на участке сокращает потери до 5%, так как высоковольтная линия (10 кВ) имеет в 25 раз меньшее сопротивление на единицу длины.

Контроль потерь начинается с измерения напряжения на вводе и в крайней точке сети. Разница более 5% сигнализирует о необходимости модернизации. Использование тепловизоров для проверки контактных соединений позволяет выявить скрытые очаги нагрева, где потери могут достигать 100 Вт на одно соединение. Замена клеммных колодок на обжимные гильзы или сварные соединения снижает сопротивление контактов в 3–5 раз.

В многоквартирных домах с вертикальной разводкой потери на стояках достигают 8–12%. Переход на горизонтальную разводку с поэтажными распределительными щитами сокращает длину низковольтных линий на 40–60%, уменьшая потери пропорционально. Для домов с электроплитами и бойлерами целесообразно применять трехфазное подключение, снижающее ток в каждой фазе и, соответственно, потери на 30%.

Как сопротивление проводов влияет на потери напряжения в домашней сети

Сопротивление проводов – ключевой фактор, определяющий потери напряжения в бытовой электросети. Согласно закону Ома, падение напряжения (ΔU) на участке цепи прямо пропорционально току (I) и сопротивлению провода (R): ΔU = I × R. Для медного провода сечением 1,5 мм² сопротивление составляет примерно 12,1 Ом/км при 20°C. При токе 10 А на каждые 10 метров такого провода потери составят около 1,2 В. В реальных условиях это означает, что при длине линии 50 метров напряжение на конце может упасть на 6 В, что критично для чувствительной техники.

На практике потери зависят от трех параметров: длины линии, сечения провода и материала. Алюминиевые провода, часто используемые в старых домах, имеют удельное сопротивление в 1,6 раза выше меди (19,8 Ом/км для сечения 2,5 мм²). При тех же 10 А и 50 метрах падение напряжения достигнет 9,9 В. Для сравнения: при сечении 4 мм² потери снизятся до 3,7 В для меди и 6 В для алюминия. Эти цифры объясняют, почему в современных нормах (ПУЭ) минимальное сечение для розеточных групп – 2,5 мм², а для мощных приборов – 4–6 мм².

• Типовые потери в домашней сети при разных условиях:
  • Медь 1,5 мм², 16 А, 30 м: 5,8 В (3,6% от 230 В)
  • Алюминий 2,5 мм², 10 А, 20 м: 3,96 В (1,7%)
  • Медь 6 мм², 25 А, 50 м: 2,5 В (1,1%)
• Критический порог потерь – 5% от номинального напряжения (11,5 В для 230 В). Превышение этого значения приводит к перегреву проводов, снижению КПД приборов и сбоям в работе электроники.

Для минимизации потерь необходимо соблюдать два правила: сокращать длину проводки и увеличивать сечение. Например, при подключении электроплиты мощностью 7 кВт (ток ~30 А) на расстоянии 20 метров минимально допустимое сечение медного провода – 6 мм². Если использовать 4 мм², потери составят 12 В (5,2%), что вызовет нагрев провода до 60°C и снижение эффективности нагревательных элементов на 8–10%. В случае невозможности уменьшить длину линии рекомендуется применять стабилизаторы напряжения или локальные трансформаторы.

Проверка реальных потерь проводится мультиметром: измеряется напряжение на вводе в квартиру и на самой удаленной розетке при максимальной нагрузке. Разница свыше 5% сигнализирует о необходимости замены проводки или установки дополнительных точек питания. Для расчета можно использовать формулу: R = (ρ × L) / S, где ρ – удельное сопротивление (0,0175 Ом·мм²/м для меди), L – длина, S – сечение. Пример: провод 2,5 мм² длиной 40 м имеет сопротивление 0,28 Ом, что при токе 16 А даст потери 4,48 В.

Почему длинные кабели вызывают падение напряжения на розетках

Падение напряжения в длинных кабелях обусловлено законом Ома: U = I × R, где сопротивление проводника R зависит от его длины (L), удельного сопротивления материала (ρ) и площади поперечного сечения (S) по формуле R = ρ × L / S. Для медного провода (ρ ≈ 0,0175 Ом·мм²/м) при сечении 2,5 мм² и длине 50 м сопротивление составит 0,35 Ом. При токе нагрузки 10 А падение напряжения достигнет 3,5 В (1,5% от 230 В), а при 16 А – уже 5,6 В (2,4%). В алюминиевых кабелях (ρ ≈ 0,028 Ом·мм²/м) потери выше на 60%.

Практический пример: в частном доме с подключением мощностью 11 кВт (ток ≈ 48 А при 230 В) и длиной линии 80 м от щита до розетки сечением 6 мм² падение напряжения составит 11 В (4,8%). Это приведёт к снижению напряжения на розетке до 219 В, что критично для чувствительной техники (например, холодильники с компрессорами или ИБП). Для компенсации требуется увеличить сечение до 10 мм² (потери снизятся до 6,6 В) или использовать стабилизатор напряжения.

Минимизировать потери можно тремя способами: сокращением длины линии (например, переносом щита ближе к нагрузке), увеличением сечения кабеля (рекомендуется не менее 4 мм² для линий свыше 30 м) или применением повышающего трансформатора на конце линии. Для расчётов используйте онлайн-калькуляторы с учётом коэффициента мощности (cos φ) нагрузки.

Расчет потерь мощности в медных и алюминиевых проводах

Потери мощности в проводах зависят от удельного сопротивления материала, длины линии и сечения проводника. Удельное сопротивление меди при 20°C – 0,0175 Ом·мм²/м, алюминия – 0,028 Ом·мм²/м. Формула расчета потерь: ΔP = I² × R, где R = (ρ × L) / S. Для примера: при токе 10 А, длине линии 50 м и сечении 2,5 мм² потери в медном проводе составят 35 Вт, в алюминиевом – 56 Вт. Увеличение сечения до 4 мм² снижает потери до 22 Вт и 35 Вт соответственно.

• При выборе материала учитывайте: медь эффективнее на коротких дистанциях (до 100 м) и при высоких токах, алюминий дешевле, но требует большего сечения.
• Для снижения потерь на 30–50% используйте провода с сечением на 1–2 ступени выше расчетного (например, вместо 2,5 мм² – 4 мм²).
• В трехфазных сетях потери распределяются равномернее – применяйте формулу ΔP = 3 × I² × R.
• Температурный коэффициент сопротивления: при нагреве провода до 70°C сопротивление меди увеличивается на 20%, алюминия – на 25%.

Как сечение провода снижает нагрев и потери энергии

Сопротивление проводника обратно пропорционально его сечению: при увеличении диаметра провода в 2 раза сопротивление снижается в 4 раза. Для медного провода сечением 1,5 мм² сопротивление составляет 11,5 Ом/км, а для 2,5 мм² – всего 6,9 Ом/км. Это напрямую влияет на потери мощности, рассчитываемые по формуле P = I²R, где I – ток, R – сопротивление. При токе 10 А потери на 100 метрах провода 1,5 мм² составят 115 Вт, а для 2,5 мм² – 69 Вт.

Нагрев провода определяется плотностью тока: чем меньше сечение, тем выше температура. Допустимая плотность тока для медных проводов в бытовых сетях – 6–10 А/мм². Превышение этих значений ведет к росту температуры: при 15 А/мм² провод 1,5 мм² нагревается до 60–70°C, что ускоряет деградацию изоляции. Для провода 4 мм² тот же ток создаст плотность 3,75 А/мм², ограничивая нагрев до 30–40°C.

Минимальное сечение провода для бытовых розеточных линий – 2,5 мм², но для мощных потребителей (электроплиты, бойлеры) требуется 4–6 мм². Например, для нагрузки 5 кВт при напряжении 220 В ток составит 22,7 А. Провод 2,5 мм² при такой нагрузке потеряет 1,5% мощности на 20 метрах, а 4 мм² – всего 0,9%. Разница в 0,6% на коротком участке кажется незначительной, но при длине линии 100 метров потери составят 7,5% против 4,5%.

Выбор сечения зависит от длины линии и допустимых потерь. Для осветительных цепей (ток до 5 А) достаточно 1,5 мм², но при длине свыше 50 метров потери превысят 3%. В таких случаях рекомендуется увеличивать сечение до 2,5 мм² или использовать стабилизаторы напряжения. Для уличных линий с высокими токами (например, 30 А) оптимально 10 мм²: сопротивление 1,7 Ом/км снижает потери до 1,5% на 100 метрах.

Экономия на сечении провода оборачивается перерасходом электроэнергии. Замена провода 1,5 мм² на 2,5 мм² в линии длиной 30 метров с нагрузкой 16 А снижает годовые потери на 50 кВт·ч. При тарифе 5 руб/кВт·ч экономия составит 250 рублей в год. Срок окупаемости дополнительных затрат на провод – менее 2 лет, после чего начинается чистая экономия.

Влияние качества контактов на энергопотери в бытовых цепях

Окисленные или ослабленные контакты в розетках, автоматах и распределительных коробках увеличивают переходное сопротивление, что приводит к нагреву и потерям мощности. Например, при токе 10 А и сопротивлении контакта 0,1 Ом потери составят 10 Вт – эквивалент работы маломощной лампы накаливания. В масштабах квартиры с десятками соединений суммарные потери могут достигать 5–10% от общего потребления, особенно при пиковых нагрузках. Регулярная проверка затяжки винтовых соединений и замена изношенных клемм снижает эти потери на 30–50%.

Некачественные скрутки в распаечных коробках – распространённая причина локального перегрева. При плохом контакте двух медных проводов сечением 2,5 мм² сопротивление может вырасти до 0,5 Ом, что при токе 16 А вызовет падение напряжения на 8 В и потери 128 Вт. Для сравнения: современный холодильник потребляет около 150 Вт. Использование обжимных гильз или пайки вместо скруток устраняет этот эффект, сохраняя до 200 кВт·ч в год для средней квартиры.

Автоматические выключатели с подгоревшими контактами не только снижают надёжность, но и увеличивают потери. При номинальном токе 25 А и сопротивлении контактов 0,05 Ом мощность потерь составит 31,25 Вт. Замена автомата с повреждёнными контактами на новый с серебряным покрытием снижает сопротивление до 0,01 Ом, сокращая потери в 5 раз. Для диагностики достаточно измерить падение напряжения на контактах мультиметром: значения выше 0,1 В указывают на необходимость обслуживания.

Почему старые провода потребляют больше электричества

Старые провода теряют до 15–20% передаваемой энергии из-за окисления контактов и увеличения сопротивления. Медь и алюминий, основные материалы проводки, со временем покрываются оксидной пленкой, которая ухудшает проводимость. Например, сопротивление алюминиевого провода возрастает на 0,5–1% в год при эксплуатации в условиях повышенной влажности. Это приводит к росту потерь на нагрев: при токе 10 А и сопротивлении 0,5 Ом потери составят 50 Вт на каждый метр линии.

Изношенная изоляция снижает эффективность передачи тока. Трещины и микроповреждения приводят к утечкам, особенно во влажной среде. В домах с проводкой старше 30 лет утечки могут достигать 5–7% от общего потребления. Для сравнения: современные провода с двойной изоляцией теряют не более 0,5% энергии при тех же условиях. Регулярная проверка мегаомметром (норма – не менее 0,5 МОм) помогает выявить дефекты до критического уровня.

Несоответствие сечения проводов нагрузке – еще одна причина перерасхода. В советских домах часто использовались провода сечением 1,5–2,5 мм², рассчитанные на нагрузку до 3–4 кВт. Сегодня средняя мощность бытовых приборов в квартире достигает 7–10 кВт, что вызывает перегрев и дополнительные потери. Замена проводов на медные с сечением 4–6 мм² снижает потери на 30–40% при той же нагрузке.

Коррозия контактных соединений увеличивает сопротивление в 2–3 раза. В распределительных коробках и розетках окисленные клеммы могут нагреваться до 80–90°C, что не только повышает потери, но и создает пожароопасность. Использование контактных паст (например, на основе меди или серебра) и периодическая протяжка соединений (раз в 5 лет) снижает сопротивление на 40–60%. Для диагностики достаточно инфракрасного термометра: превышение температуры на 10°C над окружающей средой сигнализирует о проблеме.

Как трансформаторы на подстанциях увеличивают потери напряжения

Трансформаторы на подстанциях снижают КПД передачи энергии из-за потерь в обмотках и магнитопроводе. Активные потери в меди (I²R) зависят от квадрата тока и сопротивления обмоток. При нагрузке в 100 А и сопротивлении обмотки 0,1 Ом потери составят 1 кВт на фазу. Суммарные потери в трансформаторе 10 МВА могут достигать 1,5–2% от передаваемой мощности.

Реактивные потери вызваны намагничиванием сердечника и рассеиванием магнитного потока. В трансформаторах с низким коэффициентом загрузки (менее 30%) потери холостого хода становятся доминирующими. Например, у трансформатора 630 кВА они составляют 1,2–1,5 кВт, что эквивалентно 0,2–0,25% номинальной мощности. При недогрузке эти потери остаются постоянными, снижая общий КПД.

Несимметричная нагрузка фаз увеличивает потери из-за перекоса токов. В трехфазном трансформаторе при разнице токов в фазах на 20% потери возрастают на 5–7%. Это приводит к дополнительному нагреву обмоток и ускоренному старению изоляции. Регулярный мониторинг токов фаз с помощью анализаторов качества электроэнергии позволяет выявить дисбаланс и скорректировать нагрузку.

Старение изоляции и загрязнение масла в масляных трансформаторах повышают диэлектрические потери. У трансформаторов с пробегом более 20 лет тангенс угла диэлектрических потерь (tgδ) может увеличиваться на 30–50%, что ведет к росту потерь на 0,3–0,5% от номинальной мощности. Замена масла и сушка изоляции снижают эти потери на 15–20%.

Перегрузка трансформаторов сверх номинальных значений резко увеличивает потери. При превышении тока на 20% потери в меди возрастают на 44% (за счет квадратичной зависимости). Для трансформатора 1 МВА это означает дополнительные 5–7 кВт потерь. Установка систем автоматического регулирования нагрузки предотвращает перегруз и снижает потери на 8–12%.

Высокочастотные гармоники, генерируемые нелинейными нагрузками, вызывают дополнительные потери в обмотках и сердечнике. При содержании гармоник на уровне 10% потери увеличиваются на 3–5%. Фильтры гармоник на подстанциях снижают их уровень до 3–4%, уменьшая потери на 1,5–2%. Использование трансформаторов с пониженным сопротивлением нулевой последовательности также снижает влияние гармоник.

Неоптимальный выбор коэффициента трансформации приводит к избыточным потерям. Например, при передаче 10 кВ на трансформаторе 10/0,4 кВ с загрузкой 50% потери составят 1,8%, а на трансформаторе 6/0,4 кВ при той же нагрузке – 1,2%. Переход на трансформаторы с регулируемым коэффициентом под нагрузкой (РПН) позволяет снизить потери на 0,5–0,8% за счет поддержания оптимального напряжения.

Сравнение однофазных и трехфазных линий по уровню потерь

При передаче одинаковой мощности потери в трехфазных линиях на 25–30% ниже, чем в однофазных, благодаря равномерному распределению тока по трем фазам. Например, для передачи 10 кВт на расстояние 100 м медным кабелем сечением 16 мм² потери в однофазной линии составят ~4,2%, а в трехфазной – ~3,1%. Разница обусловлена тем, что в трехфазной системе ток в каждом проводе в √3 раз меньше при той же мощности, что снижает тепловые потери (I²R). Для сетей с нагрузкой свыше 5 кВт трехфазное подключение экономически оправдано даже при увеличенных затратах на кабель и оборудование.

В бытовых условиях при нагрузке до 3 кВт разница в потерях минимальна (менее 1%), но критична для протяженных линий или при использовании алюминиевых проводов. Так, при передаче 2 кВт на 50 м алюминиевым кабелем 10 мм² потери в однофазной линии – 3,8%, в трехфазной – 2,9%. Для частных домов с электроплитами или станками рекомендуется трехфазное подключение: оно снижает падение напряжения и продлевает срок службы проводки за счет меньшей токовой нагрузки на каждый проводник.

Практические способы уменьшения потерь в домашней электропроводке

Потери энергии в бытовой сети возникают из-за сопротивления проводников, некачественных соединений и нерационального распределения нагрузки. В среднем, до 5–7% потребляемой мощности теряется на участке от вводного щита до конечного прибора. Основные факторы: длина кабеля, его сечение, материал жил и температура окружающей среды. Например, медный провод сечением 2,5 мм² при токе 16 А на 20-метровом участке теряет около 3,2 В, что эквивалентно 51 Вт мощности.

Первый шаг – замена алюминиевой проводки на медную. Удельное сопротивление меди (0,0175 Ом·мм²/м) почти в 1,6 раза ниже, чем у алюминия (0,028 Ом·мм²/м). При равных условиях потери снижаются на 35–40%. Если полная замена невозможна, минимизируйте длину алюминиевых участков, используя их только для подключения крупных стационарных приборов (электроплита, бойлер).

• Увеличьте сечение проводов. Для розеточных линий с нагрузкой до 3,5 кВт (16 А) используйте кабель 2,5 мм² вместо 1,5 мм². На осветительных линиях (до 1 кВт) достаточно 1,5 мм², но при длине более 15 м переходите на 2,5 мм². Для мощных приборов (кондиционеры, электрокотлы) применяйте 4–6 мм². Каждое увеличение сечения на 1 мм² снижает потери на 20–25%.
• Разделите нагрузку на отдельные линии. Подключение всех розеток к одной цепи приводит к перегреву проводов и росту потерь. Оптимальная схема: 1 линия на 3–4 розетки в комнате, отдельные линии для кухни, ванной и мощных приборов. Используйте дифференциальные автоматы с номиналом, соответствующим сечению провода (16 А для 2,5 мм², 25 А для 4 мм²).
• Сократите длину кабельных трасс. При проектировании проводки избегайте избыточных петель и обходных маршрутов. Прямой путь от щита до розетки снижает потери на 10–15% по сравнению с трассой, удлиненной на 30%. В существующей проводке перенесите щит ближе к центру нагрузки или установите дополнительный распределительный щит на этаже.

Качество соединений критически влияет на потери. Скрутки, особенно алюминиевых проводов, окисляются и увеличивают сопротивление. Замените их на:

1. Клеммники WAGO с пружинными зажимами – обеспечивают стабильный контакт при токах до 32 А.
2. Гильзы под опрессовку – для соединения медных и алюминиевых проводов используйте биметаллические гильзы ГАМ.
3. Пайку – для медных проводов сечением до 2,5 мм², но не применяйте в распределительных коробках с высокой влажностью.

Проверяйте соединения раз в 3–5 лет: нагрев свыше 60°C указывает на необходимость переделки.

Используйте стабилизаторы напряжения для чувствительных приборов. Колебания напряжения в сети (от 190 до 250 В) приводят к неэффективной работе техники и дополнительным потерям. Например, холодильник при напряжении 190 В потребляет на 15–20% больше энергии, чем при 220 В. Стабилизатор мощностью 1–2 кВт защитит бытовую электронику и снизит потери на 5–8%. Для всего дома подойдут релейные стабилизаторы на 5–10 кВт с точностью ±5%.

Оптимизируйте распределение нагрузки по фазам. В трехфазной сети дисбаланс фаз увеличивает потери на 10–15%. Распределите приборы равномерно:

• Фаза 1: освещение, розетки жилых комнат.
• Фаза 2: кухонные приборы (холодильник, микроволновка, чайник).
• Фаза 3: мощные потребители (стиральная машина, бойлер, кондиционер).

Используйте токоизмерительные клещи для проверки баланса фаз. Разница токов между фазами не должна превышать 10%.

Снизьте реактивную мощность. Индуктивные нагрузки (двигатели, трансформаторы) создают реактивную мощность, которая не выполняет полезной работы, но нагревает провода. Установите компенсирующие конденсаторы мощностью 10–50 мкФ на каждую фазу. Для бытовых нужд достаточно конденсаторной батареи на 30–100 мкФ, подключенной параллельно вводному автомату. Это снизит общие потери на 3–5% и продлит срок службы проводки.

Регулярно проводите тепловизионную диагностику. Перегретые участки проводки (свыше 70°C) указывают на скрытые дефекты: плохие контакты, заниженное сечение, перегрузку. Используйте тепловизор с разрешением не менее 160×120 пикселей. Проверяйте:

• Распределительные коробки – температура не должна превышать 50°C.
• Автоматы и УЗО – нагрев свыше 60°C сигнализирует о перегрузке.
• Кабельные трассы – локальные перегревы указывают на повреждение изоляции или близкое расположение к теплоисточникам.

Устраняйте выявленные проблемы немедленно: замена участка провода или переделка соединения окупается за 1–2 года за счет снижения потерь.

Как измерить реальные потери напряжения в квартире мультиметром

Для измерения потерь напряжения в квартирной сети выберите мультиметр с диапазоном измерения переменного напряжения не менее 600 В и разрешением 0,1 В. Перед началом отключите все мощные потребители (электроплиты, бойлеры, кондиционеры), чтобы исключить влияние нагрузки на результаты. Подключите щупы к клеммам «COM» и «VΩ» мультиметра, установите режим измерения переменного напряжения (ACV) на предел 750 В. Замеры проводите в двух точках: непосредственно у вводного автомата и на самой удалённой розетке или распределительной коробке.

Снимите показания напряжения на вводном автомате, записав значение с точностью до 0,1 В. Затем перейдите к удалённой точке и зафиксируйте напряжение там. Разница между первым и вторым показаниями – это реальные потери в проводке. Для квартир с медной проводкой сечением 2,5 мм² допустимые потери составляют не более 2–3% от номинального напряжения (4,4–6,6 В при 220 В). Если разница превышает 5 В, проверьте качество контактов в распределительных коробках и состояние проводов.

Для повышения точности измерений используйте режим «True RMS» на мультиметре, если он доступен. Этот режим корректно учитывает искажения формы сигнала, характерные для бытовых сетей с импульсными нагрузками (светодиодные лампы, блоки питания). Повторите замеры трижды с интервалом в 10–15 секунд, усредните результаты. Если потери стабильно высокие, проверьте сечение проводов на соответствие нагрузке: например, для линии с током 16 А минимальное сечение должно быть 2,5 мм².

При обнаружении потерь свыше 7 В (3,2% от 220 В) проведите визуальный осмотр проводки на предмет окисления контактов, перегрева или механических повреждений. Особое внимание уделите местам соединений (скрутки, клеммники) – именно там чаще всего возникают дополнительные сопротивления. Если потери локализованы в одной линии, замените проблемный участок проводом большего сечения или установите дополнительную распределительную коробку для сокращения длины линии.
