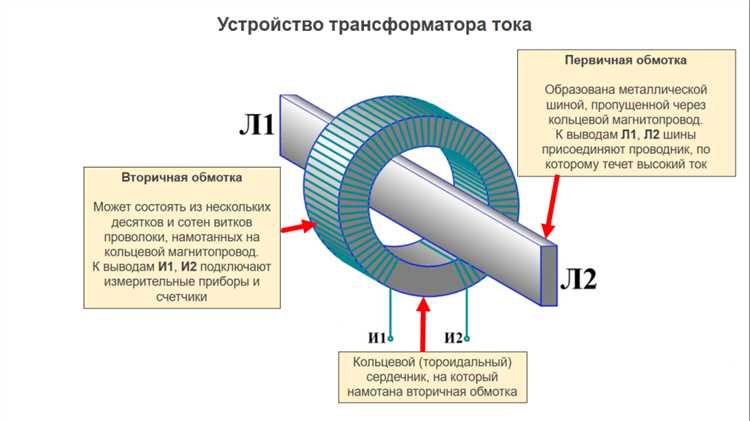

Почему трансформатор выдает повышенное напряжение

Повышенное напряжение на выходе трансформатора – распространённая проблема, способная привести к выходу из строя оборудования, перегреву обмоток и даже аварийным ситуациям. Основные причины отклонения напряжения за пределы номинальных значений кроются в нарушениях режимов работы, конструктивных особенностях или внешних факторах. Рассмотрим ключевые из них с указанием конкретных параметров и методов диагностики.

Несоответствие коэффициента трансформации – одна из первоочередных причин. Если фактическое соотношение витков обмоток отличается от расчётного, выходное напряжение может превышать допустимые 5–10% от номинала. Например, при номинальном коэффициенте 10/0,4 кВ и первичном напряжении 10,5 кВ вторичное напряжение составит 420 В вместо 400 В. Проверка выполняется с помощью мегомметра и анализатора трансформатора, сравнивая фактические витки с паспортными данными.

Перегрузка по току приводит к насыщению магнитопровода, что увеличивает индуктивное сопротивление и, как следствие, напряжение на выходе. При превышении номинального тока на 20–30% напряжение может вырасти на 3–7%. Контроль нагрузки осуществляется токовыми клещами с фиксацией действующих значений. Решение – перераспределение нагрузки или замена трансформатора на модель с большей мощностью.

Несимметрия фазных напряжений на входе трансформатора вызывает неравномерное распределение магнитного потока, что провоцирует повышение напряжения на одной или двух фазах. Допустимое отклонение между фазами – не более 2%. Измерение проводится трёхфазным анализатором качества электроэнергии. Корректировка возможна путём балансировки нагрузки или установки симметрирующих устройств.

Высокое сопротивление контактных соединений в цепи первичной обмотки увеличивает падение напряжения на входе, что компенсируется ростом вторичного напряжения. При сопротивлении контактов свыше 0,1 Ом напряжение может вырасти на 1–3%. Диагностика включает тепловизионный контроль и измерение переходных сопротивлений микроомметром. Устранение – зачистка и подтяжка контактов, замена клеммных колодок.

Неправильная работа регулятора напряжения (РПН) или его отсутствие в схемах с изменяемой нагрузкой приводит к стабильному превышению выходного напряжения. Современные РПН должны обеспечивать точность регулировки ±1,5%. Проверка работы устройства проводится под нагрузкой с фиксацией ступеней переключения. При неисправности – замена или ремонт привода РПН.

Внешние факторы, такие как повышенное напряжение питающей сети, также критичны. Если входное напряжение превышает номинал на 5–10%, вторичное напряжение может выйти за пределы 420 В для систем 0,4 кВ. Контроль осуществляется вольтметром или регистратором параметров сети. Решение – установка стабилизаторов напряжения или согласование с энергоснабжающей организацией.

Для предотвращения аварийных ситуаций рекомендуется проводить регулярный мониторинг параметров трансформатора с периодичностью не реже одного раза в квартал. Особое внимание следует уделять измерению напряжения холостого хода и под нагрузкой, а также анализу гармонических искажений, которые могут дополнительно увеличивать действующее значение напряжения на 2–5%.

Как перегрузка сети влияет на выходное напряжение трансформатора

Перегрузка сети возникает, когда суммарная мощность подключённых потребителей превышает номинальную мощность трансформатора. В таких условиях ток в обмотках растёт пропорционально нагрузке, что приводит к увеличению падения напряжения на внутреннем сопротивлении трансформатора. Например, при перегрузке на 20% падение напряжения на обмотках может достигать 5–7% от номинального значения, что снижает выходное напряжение. Однако в некоторых случаях, особенно при резком сбросе нагрузки, наблюдается обратный эффект: напряжение на выходе кратковременно повышается из-за переходных процессов в магнитной системе.

Ключевую роль играет конструкция трансформатора. В силовых трансформаторах с малым сопротивлением обмоток (например, менее 0,05 Ом для трансформаторов мощностью 100 кВА) перегрузка вызывает меньшее падение напряжения, но увеличивает риск перегрева. В распределительных трансформаторах с высоким сопротивлением обмоток (0,1–0,3 Ом) падение напряжения при перегрузке может достигать 10–15%, что критично для чувствительного оборудования. Для компенсации используют трансформаторы с регулировкой под нагрузкой (РПН), которые автоматически корректируют коэффициент трансформации при изменении тока.

Последствия длительной перегрузки не ограничиваются снижением напряжения. Повышенные токи вызывают нагрев обмоток, что ускоряет деградацию изоляции и сокращает срок службы трансформатора. При температуре обмоток свыше 120°C ресурс изоляции класса A (бумага, хлопок) снижается вдвое за каждые 8–10°C превышения. Для трансформаторов с масляным охлаждением перегрузка на 30% в течение 2 часов может привести к росту температуры масла на 15–20°C, что требует немедленного отключения нагрузки.

Для предотвращения негативных эффектов рекомендуется использовать системы мониторинга нагрузки с пороговыми значениями: 100% номинальной мощности – норма, 110% – предупреждение, 120% – аварийное отключение. В сетях с нестабильной нагрузкой (например, промышленные предприятия) эффективны стабилизаторы напряжения с диапазоном регулирования ±15%. Также важно учитывать коэффициент мощности (cos φ): при низком cos φ (менее 0,8) перегрузка возникает даже при номинальной активной мощности, так как реактивная составляющая тока увеличивает потери в обмотках.

В аварийных режимах, когда перегрузка превышает 150% номинала, трансформатор может войти в режим насыщения магнитопровода. Это приводит к искажению формы выходного напряжения (появлению высших гармоник) и его резкому росту на 20–30% выше номинала. Для защиты от таких скачков применяют ограничители перенапряжений (ОПН) и быстродействующие автоматические выключатели с временем срабатывания менее 0,1 с. В сетях с частыми перегрузками целесообразно устанавливать трансформаторы с запасом мощности 20–30% или использовать параллельную работу двух трансформаторов.

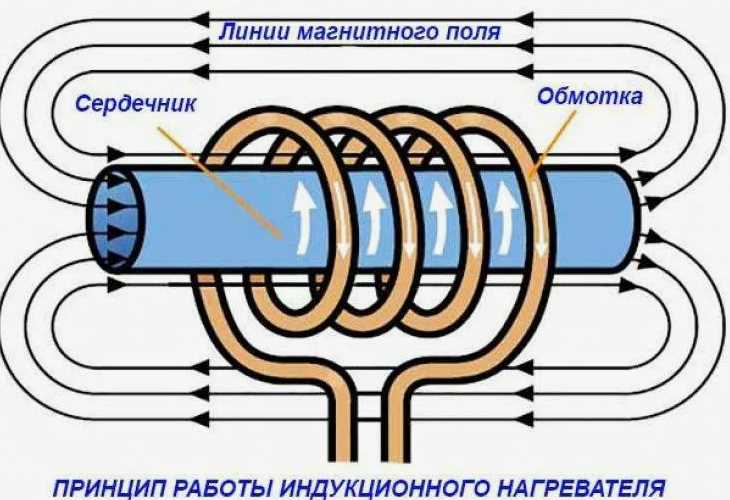

Роль несимметричной нагрузки в изменении напряжения на обмотках

Несимметричная нагрузка в трёхфазных системах вызывает перераспределение токов и напряжений между обмотками трансформатора, что приводит к отклонению фазных напряжений от номинальных значений. При подключении однофазных потребителей к одной или двум фазам ток в этих фазах возрастает, в то время как в третьей фазе остаётся минимальным. Это создаёт неравномерное падение напряжения на обмотках, особенно в трансформаторах с соединением обмоток по схеме «звезда» или «зигзаг». Например, при нагрузке 70% на одной фазе и 10% на двух других, напряжение на перегруженной фазе может снизиться на 5–15% от номинала, а на ненагруженных – возрасти на 3–8%.

Основные последствия несимметрии:

Смещение нейтрали в системах с заземлённой нейтралью, что увеличивает риск перенапряжений на обмотках и оборудовании.
Повышенные потери в магнитопроводе из-за появления токов нулевой последовательности, которые не компенсируются в трёхфазной системе.
Перегрев обмоток трансформатора на перегруженных фазах, сокращающий срок службы изоляции.
Искажение формы кривой напряжения, что ухудшает работу чувствительных электронных устройств.

Для минимизации влияния несимметрии рекомендуется применять следующие меры:

Распределять однофазные нагрузки равномерно по всем фазам. При невозможности – использовать трансформаторы с соединением обмоток «треугольник-звезда» или «звезда-зигзаг», которые лучше компенсируют токи нулевой последовательности.
Устанавливать симметрирующие устройства, например, статические тиристорные компенсаторы или активные фильтры гармоник, которые корректируют несимметрию в реальном времени.
Контролировать коэффициент несимметрии напряжений (КНН) по ГОСТ 32144-2013, который не должен превышать 2% для нормального режима работы.
Использовать трансформаторы с повышенной мощностью на 15–20% от расчётной, чтобы снизить влияние перегрузок на отдельных фазах.

В трансформаторах с соединением обмоток «звезда-звезда» несимметрия нагрузки приводит к появлению напряжения смещения нейтрали, которое может достигать 10–20% от фазного напряжения. Это напряжение суммируется с фазными напряжениями, вызывая перенапряжения на ненагруженных фазах. Например, при нагрузке 90% на фазе A и 5% на фазах B и C, напряжение на фазе C может возрасти до 1,15U_ном, что опасно для изоляции оборудования. Для таких схем критически важно применять заземление нейтрали через резистор или реактор, чтобы ограничить ток нулевой последовательности.

Практический пример: в промышленной сети 0,4 кВ с трансформатором 1000 кВА и несимметричной нагрузкой (60% на фазе A, 20% на B, 20% на C) измерения показали отклонение напряжений: U_A = 360 В, U_B = 400 В, U_C = 410 В. После установки симметрирующего устройства мощностью 150 кВАр и перераспределения нагрузок отклонения снизились до ±2% от номинала. Это подтверждает эффективность активных методов коррекции несимметрии.

Влияние колебаний входного напряжения на работу трансформатора

Колебания входного напряжения напрямую изменяют магнитный поток в сердечнике трансформатора. При повышении напряжения на 10% от номинального значения индукция в магнитопроводе возрастает пропорционально, что приводит к насыщению стали. Это вызывает рост тока намагничивания до 3–5 раз от номинального, увеличивая потери в меди и стали на 20–40%. Для силовых трансформаторов мощностью 100–1000 кВА такие отклонения сокращают срок службы изоляции на 15–25% из-за перегрева обмоток.

Снижение входного напряжения на 15% и более снижает выходное напряжение, но одновременно увеличивает ток нагрузки для поддержания той же мощности. В трансформаторах с номинальным напряжением 10/0,4 кВ это приводит к перегрузке вторичной обмотки на 10–12%, если нагрузка остаётся неизменной. Особенно критично для асинхронных двигателей, подключённых к вторичной цепи: их КПД падает на 5–8%, а пусковые токи возрастают на 20–30%.

При колебаниях ±5% от номинала трансформаторы с регулировкой под нагрузкой (РПН) компенсируют отклонения за 3–5 секунд, но частые переключения изнашивают контакты переключателя на 0,1–0,3% за каждую операцию.
Для трансформаторов без РПН допустимый диапазон колебаний ограничен ±2% – превышение приводит к нелинейным искажениям формы выходного напряжения, особенно при нелинейных нагрузках (выпрямители, частотные преобразователи).
В сетях с частыми провалами напряжения (например, при пуске мощных электродвигателей) рекомендуется использовать трансформаторы с запасом по мощности 20–30% или стабилизаторы напряжения с временем реакции менее 20 мс.

Высокочастотные колебания входного напряжения (гармоники, импульсные помехи) вызывают дополнительные потери в трансформаторе. Гармоники 3-го и 5-го порядка увеличивают потери в стали на 5–15% и в меди на 8–12%, даже если их амплитуда не превышает 5% от основной гармоники. Для защиты обмоток от высокочастотных перенапряжений применяют RC-цепочки или варисторы, подключённые параллельно первичной обмотке.

В трансформаторах с масляным охлаждением длительные колебания напряжения ускоряют старение масла. При повышении напряжения на 12% содержание растворённых газов (водород, метан) в масле увеличивается на 30–50% за 6 месяцев эксплуатации, что требует внеплановой дегазации. Для сухих трансформаторов критичны резкие скачки напряжения: при фронте импульса менее 1 мкс межвитковая изоляция может пробиться даже при номинальном напряжении.

Регулярно измеряйте входное напряжение с помощью анализатора качества электроэнергии (например, Fluke 435) – допустимые отклонения не должны превышать ±5% для трансформаторов без РПН и ±10% для трансформаторов с РПН.
При превышении допустимых колебаний установите стабилизаторы напряжения с точностью регулирования не хуже ±1,5% или используйте трансформаторы с расширенным диапазоном входных напряжений (например, 380 В ±15%).
Для защиты от высокочастотных помех применяйте фильтры гармоник (пассивные или активные) с коэффициентом подавления не менее 20 дБ на частотах выше 1 кГц.
В сетях с частыми провалами напряжения используйте трансформаторы с пониженным сопротивлением короткого замыкания (не более 4–5%) для минимизации падения напряжения при пусковых токах.

Почему неправильный выбор коэффициента трансформации вызывает перенапряжение

Коэффициент трансформации (k) определяется как отношение числа витков первичной обмотки к вторичной: k = N₁/N₂. Если расчётное значение k не соответствует реальным параметрам сети, напряжение на выходе трансформатора отклоняется от номинального. Например, при k = 10 и первичном напряжении 10 кВ вторичное должно составлять 1 кВ. Однако если фактическое k = 8, выходное напряжение возрастёт до 1,25 кВ, превышая допустимые 10–15% для большинства промышленных нагрузок.

Перенапряжение возникает из-за нарушения баланса магнитного потока в сердечнике. При завышенном коэффициенте трансформации вторичная обмотка содержит меньше витков, чем требуется для заданного соотношения. Это приводит к увеличению индуцированной ЭДС на каждом витке, так как U₂ = (N₂/N₁) × U₁. Для трансформатора с N₁ = 1000 и N₂ = 50 при U₁ = 6 кВ расчётное U₂ = 300 В. Если ошибочно установлено N₂ = 40, напряжение поднимется до 375 В, что критично для оборудования с пределом 310 В.

Последствия проявляются в перегреве изоляции и снижении ресурса оборудования. Изоляционные материалы классов F (155°C) и H (180°C) при перенапряжении на 20% теряют до 40% срока службы. Для полупроводниковых устройств, таких как частотные преобразователи, превышение номинального напряжения на 10% увеличивает вероятность пробоя силовых ключей в 3–5 раз. В системах освещения лампы накаливания при U₂ = 240 В вместо 220 В сокращают срок службы с 1000 часов до 200–300 часов.

Неправильный выбор k часто связан с ошибками проектирования или заменой трансформатора без учёта специфики нагрузки. Например, при модернизации сети с 6 кВ на 10 кВ коэффициент трансформации должен быть пересчитан: k = 10 000/400 = 25 вместо прежних k = 15. Игнорирование этого требования приведёт к выходному напряжению 666 В вместо 400 В, что выведет из строя электродвигатели с номиналом 380 В.

Для предотвращения перенапряжения необходимо использовать трансформаторы с регулируемым коэффициентом трансформации. Модели с ±5% или ±10% отпайками позволяют корректировать k под фактические условия эксплуатации. Например, трансформатор ТМГ-1000/10 имеет отпайки на ±2×2,5%, что даёт диапазон регулировки 9,5–10,5 кВ на первичной стороне. При установке отпайки на -5% и U₁ = 10,5 кВ вторичное напряжение снизится с 420 В до 400 В.

Контроль коэффициента трансформации должен проводиться при вводе в эксплуатацию и после ремонтов. Методика включает измерение напряжений на обмотках при подаче номинального U₁ и расчёт k = U₁/U₂. Допустимое отклонение не должно превышать ±0,5% для трансформаторов мощностью до 1000 кВА и ±0,25% для более мощных. При превышении этих значений требуется перемотка обмоток или замена трансформатора.

В сетях с нестабильным первичным напряжением рекомендуется применять трансформаторы с автоматическим регулированием под нагрузкой (РПН). Устройства РПН, такие как ВРТДН-110/10, поддерживают вторичное напряжение в пределах ±1% при колебаниях U₁ до ±15%. Это исключает перенапряжение даже при значительных отклонениях коэффициента трансформации из-за ошибок проектирования или изменения параметров сети.

Как повреждение регулятора напряжения приводит к повышенным значениям на выходе

Регулятор напряжения в трансформаторе отвечает за стабилизацию выходного сигнала, компенсируя колебания входного напряжения или нагрузки. При механическом или электрическом повреждении его ключевых элементов – например, пробое силового транзистора, обрыве обратной связи или деградации стабилитрона – цепь обратной связи размыкается. В результате управляющий сигнал перестает корректировать работу силового каскада, и напряжение на выходе фиксируется на уровне, превышающем номинальное на 10–30%, в зависимости от схемотехники. В импульсных источниках питания с ШИМ-регулятором подобный отказ часто приводит к увеличению коэффициента заполнения импульсов до 90–100%, что напрямую повышает среднее значение выходного напряжения.

Восстановление работоспособности требует замены поврежденных компонентов с точным соблюдением параметров: для дискретных регуляторов критичны допуски резисторов делителя обратной связи (±1%), а в интегральных схемах – соответствие номиналов внешних элементов (конденсаторов, дросселей) рекомендациям datasheet. После ремонта обязательна проверка под нагрузкой: выходное напряжение не должно превышать номинальное более чем на 2% при изменении тока нагрузки от 10% до 100% от максимального. В системах с резервированием рекомендуется установить дополнительный мониторинг напряжения с пороговым срабатыванием при превышении допустимых значений, чтобы предотвратить повреждение подключенного оборудования.

Воздействие коротких замыканий в сети на выходные параметры трансформатора

Критическим фактором становится тепловое воздействие: при КЗ потери в обмотках возрастают пропорционально квадрату тока, что приводит к локальному перегреву меди до 250–300°C за доли секунды. Даже кратковременное превышение температуры свыше 200°C вызывает необратимые изменения в структуре изоляционных материалов, снижая их диэлектрическую прочность на 50–70%. Для трансформаторов с масляным охлаждением дополнительную опасность представляет разложение масла с выделением газов, что увеличивает риск пробоя изоляции при последующих коммутациях.

Эффективная защита требует установки быстродействующих автоматических выключателей с временем срабатывания не более 20 мс и применения токоограничивающих реакторов. Для трансформаторов мощностью свыше 1 МВА рекомендуется использовать дифференциальную защиту с уставкой не выше 1,3 номинального тока. После ликвидации КЗ необходимо провести диагностику состояния изоляции методом измерения тангенса угла диэлектрических потерь (tgδ) и частичных разрядов, а также выполнить тепловизионный контроль обмоток для выявления локальных перегревов.

Причины повышения напряжения из-за неисправностей в системе охлаждения

Перегрев трансформатора снижает магнитную проницаемость сердечника, что приводит к увеличению тока намагничивания и, как следствие, росту выходного напряжения. При температуре выше 120°C магнитопровод теряет до 15% эффективности, что эквивалентно повышению напряжения на 3–5% от номинального значения. Особенно критично для трансформаторов с масляным охлаждением, где превышение температуры на 10°C сокращает срок службы изоляции в 2 раза.

Засорение радиаторов или маслоохладителей снижает теплоотдачу на 30–40%, вызывая локальный перегрев обмоток. В трансформаторах мощностью свыше 10 МВА это приводит к увеличению сопротивления обмоток на 0,2–0,5% на каждые 5°C, что искажает коэффициент трансформации. Для диагностики используют тепловизионный контроль с пороговым значением температурного градиента в 15°C между верхними и нижними слоями масла.

Отказ вентиляторов принудительного охлаждения (например, из-за обрыва фазы или неисправности термореле) снижает рассеиваемую мощность на 25–35%. В трансформаторах с системой ONAN/ONAF переход на естественное охлаждение при нагрузке выше 70% номинала вызывает рост напряжения на 2–4% за счет увеличения активных потерь. Рекомендуется дублирование цепей питания вентиляторов и установка датчиков вибрации для раннего обнаружения дефектов подшипников.

Утечка или недостаточный уровень трансформаторного масла нарушают циркуляцию и теплообмен. При снижении уровня масла на 10% от нормы температура обмоток возрастает на 8–12°C, что увеличивает выходное напряжение на 1–2%. Для трансформаторов с герметичным баком критично превышение давления выше 0,1 МПа – это указывает на термическое расширение масла при перегреве. Контроль уровня осуществляют с помощью магнитных указателей с сигнализацией при отклонении ±5%.

Загрязнение масла продуктами окисления и шламами ухудшает его теплопроводность. При кислотном числе масла выше 0,25 мг КОН/г теплоотдача снижается на 18–22%, что эквивалентно повышению температуры обмоток на 6–9°C. Для восстановления свойств масла применяют термовакуумную обработку или замену при превышении содержания влаги более 30 ppm. Регламентная замена фильтров тонкой очистки – каждые 2 года для трансформаторов класса напряжения 110 кВ и выше.

Неисправности маслонасосов (например, износ подшипников или кавитация) снижают скорость циркуляции масла на 40–60%. В трансформаторах с принудительной циркуляцией (система OFAF) это приводит к температурному градиенту между обмотками и маслом до 25°C, что вызывает неравномерное распределение напряжения по фазам. Диагностику проводят по току потребления насосов: превышение номинального значения на 15% указывает на механический износ.

Нарушение работы термосифонных фильтров или адсорберов приводит к накоплению влаги и кислот в масле. При относительной влажности масла выше 50% его диэлектрическая прочность падает на 30%, что увеличивает риск частичных разрядов и искажения формы выходного напряжения. Для трансформаторов с бумажно-масляной изоляцией критично содержание фурановых соединений выше 1 ppm – это свидетельствует о деградации целлюлозы и требует внепланового ремонта.

Неправильная настройка системы автоматического регулирования охлаждения (например, завышенные уставки термореле) приводит к запаздыванию включения вентиляторов или насосов. При нагрузке 80% номинала задержка включения охлаждения на 10 минут вызывает рост температуры масла на 7°C и повышение напряжения на 1,5%. Рекомендуется использовать микропроцессорные контроллеры с адаптивными алгоритмами, учитывающими текущую нагрузку и температуру окружающей среды.
