Проблема, когда усилитель остаётся активным после выключения головного устройства, встречается в 60–70% автомобильных аудиосистем с внешними усилителями. Основная причина – некорректная схема подключения REM (remote) провода, отвечающего за управление питанием усилителя. В стандартной конфигурации REM подключается к выходу магнитолы, который подаёт +12 В при включении устройства. Однако если этот провод запитан напрямую от аккумулятора или через нештатный источник, усилитель не получит сигнал на отключение.
Второй распространённый фактор – использование активных кроссоверов или процессоров с собственным питанием. Такие устройства могут поддерживать цепь REM даже при выключенной магнитоле, так как их схемотехника предусматривает автономную работу. Например, DSP-процессоры с питанием от +12 В способны «держать» усилитель включённым, если не настроено правильное управление REM-сигналом. Проверьте наличие дополнительных устройств в аудиоцепи и их схему подключения.
Третья причина – дефект или неверная настройка магнитолы. Некоторые модели (особенно китайские бюджетные устройства) имеют задержку отключения REM-выхода до 30 секунд после выключения зажигания. В других случаях выход REM может оставаться под напряжением из-за программного бага или неисправности транзисторного ключа. Решение: протестируйте REM-провод мультиметром – при выключенной магнитоле напряжение должно падать до 0 В. Если этого не происходит, замените головное устройство или используйте реле для принудительного разрыва цепи.
Для диагностики отсоедините REM-провод от усилителя и измерьте напряжение на его конце при выключенной магнитоле. Если напряжение присутствует, ищите источник паразитного питания в цепи. Часто виновником становится подключение REM к проводу ACC (accessory) или постоянному +12 В вместо штатного выхода магнитолы. В системах с несколькими усилителями убедитесь, что REM-сигнал не разветвляется через дистрибьюторы питания без гальванической развязки.
В 15–20% случаев проблема кроется в самом усилителе. Некоторые модели (например, Pioneer GM-D8601 или Alpine MRV-F300) имеют встроенные схемы задержки отключения, которые могут срабатывать некорректно при низком напряжении бортовой сети. Проверьте документацию к усилителю на предмет наличия таких функций и при необходимости отключите их через меню настроек или перемычки на плате. Если усилитель продолжает работать даже при отключённом REM, велика вероятность внутренней неисправности – обратитесь в сервисный центр.

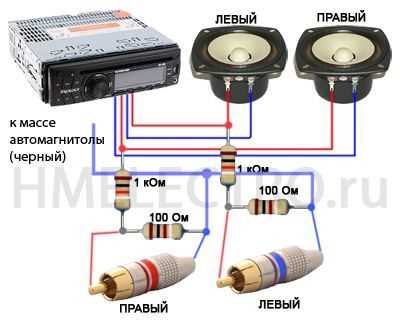

Как проверить наличие остаточного напряжения на проводах питания
Отключите магнитолу и усилитель от бортовой сети автомобиля, сняв клемму с аккумулятора на 1–2 минуты. Это устранит накопленный заряд в конденсаторах и позволит получить корректные показания. Подключите мультиметр в режиме измерения постоянного напряжения (DCV) с пределом 20 В к проводам питания усилителя: красный щуп – к плюсовому проводу (обычно жёлтый или красный), чёрный – к массе или минусовому проводу (чёрный). Если прибор показывает напряжение выше 0,5 В, остаточный заряд присутствует.
Проверьте не только основной силовой провод, но и провод управления (remote, обычно синий). Даже небольшое напряжение на нём (0,3–1 В) может удерживать усилитель в режиме ожидания. Для точности измерений используйте зажимы типа «крокодил» или зачистите изоляцию проводов на 5–7 мм, чтобы исключить погрешность от плохого контакта. Если мультиметр показывает скачки напряжения, вероятно, проблема в неисправном диоде или конденсаторе в цепи питания.
При обнаружении остаточного напряжения отсоедините все провода от усилителя и повторите замер. Если показания не изменились, проверьте реле или блок предохранителей – возможно, контакты залипли. В случае, когда напряжение пропадает только после отключения проводов, виновником может быть сам усилитель: неисправный транзистор или внутренний стабилизатор. Для диагностики потребуется схема устройства или замена платы питания.
Если остаточное напряжение сохраняется даже после отключения всех компонентов, осмотрите проводку на предмет повреждений изоляции или замыканий. Используйте бесконтактный индикатор напряжения для быстрой проверки участков с сомнительной целостностью. В сложных случаях прозвоните цепь на обрыв или короткое замыкание с помощью мультиметра в режиме омметра (предел 200 Ом). Устраните найденные дефекты пайкой или заменой повреждённых участков.
Почему реле или конденсатор в цепи усилителя сохраняют заряд
Реле в цепи усилителя сохраняет состояние из-за механической инерции контактов и остаточного магнитного поля в катушке. Даже после отключения питания магнитопровод реле размагничивается не мгновенно – процесс занимает от 5 до 50 мс в зависимости от типа (например, герконовые реле срабатывают быстрее электромеханических). Если усилитель подключён через нормально разомкнутые контакты, при кратковременном пропадании напряжения реле может остаться в замкнутом положении, пропуская ток от накопительных элементов цепи. Для предотвращения ложных срабатываний рекомендуется использовать реле с диодом обратного тока (например, 1N4007) параллельно катушке или резистором 100–500 Ом для ускоренного разряда.
Конденсаторы, особенно электролитические большой ёмкости (от 1000 мкФ и выше), накапливают энергию и отдают её после отключения источника питания. Время разряда определяется формулой t = R × C, где R – сопротивление нагрузки, C – ёмкость. Например, конденсатор 4700 мкФ при сопротивлении 1 кОм разрядится до 1% заряда за ~23 секунды. В цепях усилителей часто применяют низкоомные резисторы (10–100 Ом) для принудительного разряда, но они увеличивают ток утечки. Альтернатива – MOSFET-транзисторы (например, IRFZ44N) в режиме ключа, которые размыкают цепь при падении напряжения ниже порогового уровня (обычно 2–4 В).
Проблема сохранения заряда усугубляется при использовании импульсных блоков питания в магнитолах: они генерируют высокочастотные помехи, которые могут подзаряжать конденсаторы через паразитные ёмкости даже после выключения устройства. Для диагностики измерьте напряжение на конденсаторе мультиметром через 30 секунд после отключения питания – если оно превышает 0,5 В, требуется доработка цепи. Эффективное решение – установка супервизора питания (например, TPS3823-33) с гистерезисом 50–100 мВ, который гарантированно обесточит усилитель при падении напряжения ниже 10 В.
Какие ошибки в подключении проводов REM и GND вызывают ложное срабатывание
Самая распространённая ошибка – параллельное подключение провода REM к силовой линии +12В или ACC. Даже при выключенной магнитоле остаточный ток в цепи (например, от подсветки или памяти устройства) может достигать 0,5–1,2 А, чего достаточно для активации усилителя. Проблема усугубляется, если REM запитан через предохранитель с низким номиналом (менее 1 А) – слабый контакт или окисление вызывает падение напряжения, имитирующее сигнал включения. Решение: REM должен подключаться только к управляющему выходу магнитолы (обычно синий или сине-белый провод) и никуда больше.
Неправильное заземление (GND) – вторая по частоте причина ложных срабатываний. Если провод GND усилителя подключён к кузову в одной точке с массой магнитолы или другим оборудованием, возникает «контур заземления». Разница потенциалов между точками крепления (даже в 0,1–0,3 В) создаёт паразитный ток, который усилитель интерпретирует как сигнал включения. Особенно критично при использовании тонких проводов (менее 4 мм²) или окисленных клемм. Правильный подход: GND усилителя должен идти напрямую к минусовой клемме аккумулятора или к массивной металлической части кузова (например, болту крепления сиденья), очищенной от краски и ржавчины.
- Подключение REM к проводу ACC без развязки диодом. При выключении магнитолы на ACC остаётся остаточное напряжение (до 0,8 В), которое проходит через REM и активирует усилитель. Диод (например, 1N4007) устанавливается катодом к REM, анодом к ACC – блокирует обратный ток.
- Использование общего GND для усилителя и других устройств (сабвуфера, процессора). Токи от динамиков (до 20 А) создают импульсные помехи на линии заземления, которые воспринимаются как сигнал включения. Каждое устройство должно иметь отдельный провод GND, сводимый в одну точку.
- Недостаточная длина или сечение провода REM. При длине более 3 м и сечении менее 0,75 мм² сопротивление провода увеличивается, а напряжение на REM падает ниже порога срабатывания усилителя (обычно 3–5 В). Минимальное сечение – 1 мм², при длине свыше 5 м – 1,5 мм².
Ошибка, которую часто упускают: подключение REM к выходу магнитолы через реле без проверки полярности. Некоторые усилители (особенно бюджетные модели) чувствительны к обратной полярности на REM – даже кратковременный импульс может вызвать самопроизвольное включение. Перед подключением нужно убедиться, что управляющий провод магнитолы выдаёт +12 В при включении, а не наоборот. Если реле используется для управления несколькими усилителями, каждый REM должен запитываться через отдельный диод, чтобы исключить взаимное влияние.
Как диагностировать неисправность в цепи управления магнитолы
Первым шагом проверьте наличие напряжения на управляющем проводе (обычно синий или сине-белый, маркировка REM или ANT) при включении магнитолы. Используйте мультиметр в режиме измерения постоянного напряжения (DC 20 В). Подключите щуп «минус» к массе автомобиля, «плюс» – к управляющему контакту разъема магнитолы. При исправной цепи напряжение должно появляться (12 В) при включении головного устройства и исчезать при его выключении. Если напряжение отсутствует, проблема кроется в магнитоле или её внутренней схеме управления.
Прозвоните проводку от магнитолы до усилителя на предмет обрыва или короткого замыкания. Отсоедините разъемы с обоих концов и используйте мультиметр в режиме прозвонки (Ω). Сопротивление исправного провода не должно превышать 1–2 Ом. Проверьте также изоляцию провода на пробой: подключите один щуп к управляющему проводу, второй – к любому плюсовому или минусовому проводу в жгуте. Сопротивление должно быть бесконечным. Если обнаружен обрыв или замыкание, замените поврежденный участок проводки.
Исключите влияние помех от других устройств. Подключите осциллограф к управляющему проводу и наблюдайте сигнал при включении/выключении магнитолы. Наводки от генератора, катушек зажигания или нестабильного питания могут вызывать ложные срабатывания усилителя. Если на осциллограмме видны импульсные помехи, установите фильтр питания (дроссель 10–100 мкГн) или экранируйте управляющий провод. Также проверьте заземление магнитолы и усилителя – плохой контакт может приводить к некорректной работе цепи.
Если все предыдущие проверки не выявили неисправность, протестируйте магнитолу и усилитель по отдельности. Подключите магнитолу к заведомо исправному усилителю или активным колонкам с входом REM. Если проблема сохраняется, неисправна магнитола. В противном случае замените усилитель или проверьте его входные цепи. Для точной диагностики используйте сервисную документацию на конкретные модели устройств – некоторые усилители имеют встроенные задержки отключения (5–30 секунд), что может восприниматься как неисправность.
Почему усилитель продолжает получать сигнал при выключенном зажигании

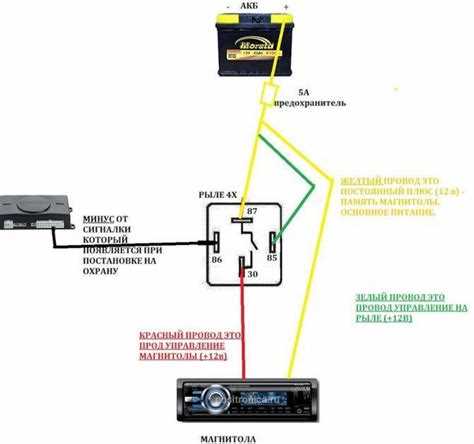

Исправить проблему можно тремя способами: подключить REM-провод к выходу магнитолы, маркированному как «ANT» или «AMP CTRL» (управляется только при включённом устройстве); установить дополнительное реле, размыкающее цепь при выключении зажигания; или использовать модуль задержки отключения (например, Stinger SGD200), который отключает усилитель через 1–3 минуты после пропадания сигнала REM. Избегайте подключения REM к проводам подсветки или ACC – это приведёт к некорректной работе. При монтаже проверяйте отсутствие паразитных наводок на сигнальных проводах, используя экранированные кабели и ферритовые кольца.
Какие схемы защиты от помех могут влиять на работу усилителя
В автомобильных аудиосистемах распространены схемы подавления помех на основе RC-фильтров и диодных ограничителей. RC-цепочки, установленные на линиях питания или сигнальных входах, сглаживают высокочастотные наводки, но при неправильном подборе номиналов (например, слишком большой ёмкости конденсатора) могут вызывать задержку отключения усилителя. Диодные сборки, такие как TVS-диоды или супрессоры, защищают от перенапряжений, но при пробое или утечке способны создавать паразитные токи, поддерживающие питание усилителя после выключения магнитолы. Особенно критичны схемы с реле задержки, где время удержания контактов зависит от параметров RC-цепи – стандартные значения 100 мкФ и 1 кОм дают задержку около 100 мс, но при увеличении ёмкости до 470 мкФ она вырастает до 0,5 секунды.
Ферритовые бусины и дроссели на линиях питания и сигнала часто используются для подавления ВЧ-помех, но их индуктивность может взаимодействовать с паразитными ёмкостями схемы, образуя колебательные контуры. Например, дроссель на 100 мкГн с паразитной ёмкостью 100 пФ создаёт резонанс на частоте ~1,6 МГц, что при определённых условиях приводит к самовозбуждению усилителя даже после снятия управляющего сигнала. Для минимизации эффекта рекомендуется использовать дроссели с низким сопротивлением постоянному току (<0,1 Ом) и ферриты с высокой магнитной проницаемостью (например, материал 31 или 43), а также размещать их как можно ближе к источнику помех.
Схемы гальванической развязки на оптопарах или трансформаторах исключают прямое протекание тока между магнитолой и усилителем, но при неисправности оптопары (например, утечке в фотодиоде) могут сохранять ложное срабатывание управляющей цепи. В импульсных источниках питания усилителей часто применяются схемы мягкого старта с термисторами или полевыми транзисторами, которые при деградации компонентов способны затягивать процесс отключения. Для диагностики рекомендуется проверять напряжение на управляющем входе усилителя (REM или turn-on) осциллографом: если после выключения магнитолы сигнал спадает медленнее 50 мс, проблема кроется в защитных цепях. В таких случаях эффективна замена RC-элементов на прецизионные таймеры (например, NE555) с фиксированным временем задержки.
Как правильно настроить таймер отключения усилителя в настройках магнитолы
Если магнитола не предлагает явных настроек таймера, проверьте возможность активации функции через скрытые меню. В некоторых моделях (например, Pioneer, Kenwood, Alpine) для доступа к расширенным параметрам требуется удерживать определенные кнопки (обычно «Menu» + «Source» или комбинации с «Volume»). В таких меню ищите опции «AMP Control» или «Remote Output». Убедитесь, что сигнал управления усилителем (обычно синий провод «REM» или «ANT») подключен к соответствующему входу на усилителе – без этого таймер не сработает.
- Для магнитол с поддержкой CAN-шины (например, штатные системы BMW, Mercedes) таймер настраивается через диагностическое ПО (ISTA, Vediamo). В таких случаях задержка прописывается в кодировке блока комфорта или головного устройства – обратитесь к сервисной документации.
- Если усилитель продолжает работать после отключения магнитолы, проверьте наличие паразитного питания на проводе REM. Используйте мультиметр: напряжение на нем должно падать до 0 В через заданный интервал.
- При использовании внешних процессоров (DSP) или активных кроссоверов настройте таймер на них отдельно – некоторые модели требуют синхронизации с магнитолой через специальные протоколы (например, Alpine PXA-H800).
