Тормоза V-brake – это механические ободные тормоза, ставшие стандартом для горных и городских велосипедов в 90-х годах. Их конструкция основана на двух рычагах, закреплённых на вилке и перьях рамы, которые при нажатии на ручку тормоза сводятся к ободу колеса. В отличие от кантилеверов, V-brake имеют прямые рычаги и тросовую систему с большим передаточным отношением, что обеспечивает более мощное торможение при меньшем усилии на ручке.
Ключевые элементы системы: тормозные колодки (обычно из резины или компаунда на основе каучука), рычаги (из алюминия или стали), трос с рубашкой и регулировочные винты. Колодки прижимаются к боковой поверхности обода под углом 90°, создавая трение. Эффективность торможения зависит от состояния обода – на изношенных или загрязнённых поверхностях сцепление снижается на 30–50%. Для стабильной работы рекомендуется использовать колодки с твёрдостью 70–80 по шкале Шора и регулярно очищать обод от грязи и масла.
Преимущества V-brake перед другими системами: простота обслуживания (замена колодок занимает 5–10 минут), низкий вес (около 200–300 г на пару) и высокая модуляция – возможность дозировать усилие торможения. Однако они уступают дисковым тормозам в условиях сильной грязи или дождя: вода на ободе снижает коэффициент трения до 0,1–0,2 (против 0,3–0,4 в сухую погоду). Для улучшения работы в сырую погоду используйте колодки с канавками для отвода воды или переходите на карбоновые обода с шероховатой поверхностью.
Настройка V-brake требует точности: зазор между колодкой и ободом должен составлять 1–2 мм, а рычаги должны сходиться симметрично. При неправильной регулировке тормоз может «вести» в сторону или издавать скрип. Для устранения скрипа проверьте параллельность колодок ободу и замените изношенные тросы (срок службы – 2–3 тыс. км). Если тормозной путь увеличился, проверьте натяжение троса и состояние колодок – их минимальная толщина не должна быть меньше 3 мм.
Конструкция и основные элементы системы V brake
Система V brake состоит из двух симметричных рычагов, закреплённых на вилке и перьях рамы через специальные посадочные площадки. Каждый рычаг изготавливается из алюминиевого сплава или стали, что обеспечивает баланс между жёсткостью и весом. На концах рычагов расположены тормозные колодки, которые прижимаются к ободу колеса при нажатии на ручку тормоза. Расстояние между рычагами в исходном положении регулируется пружинами, установленными в нижней части механизма.
Ключевым элементом конструкции является тросовый привод, передающий усилие от ручки тормоза к рычагам. Трос проходит через направляющую трубку (рубашку), защищающую его от грязи и износа. Натяжение троса регулируется винтом на тормозной ручке или специальным болтом на одном из рычагов. Для корректной работы системы важно, чтобы трос имел минимальное трение внутри рубашки – рекомендуется использовать смазку на силиконовой основе.
Тормозные колодки V brake изготавливаются из композитных материалов с добавлением металлических или керамических частиц для улучшения сцепления. Стандартные колодки имеют длину 50–70 мм и крепятся к рычагам винтами с шайбами. Для эффективного торможения колодки должны быть установлены под углом 90° к ободу, а их рабочая поверхность – параллельна плоскости колеса. При износе до уровня индикаторной канавки (обычно 1–1,5 мм) колодки подлежат замене.
Пружины в основании рычагов обеспечивают возврат механизма в исходное положение после отпускания тормоза. Жёсткость пружин подбирается под вес велосипедиста и стиль езды: мягкие пружины (1,5–2 Н/мм) подходят для городских условий, жёсткие (3–4 Н/мм) – для агрессивного катания. Регулировка натяжения пружин осуществляется шестигранным ключом через винты на рычагах, что позволяет выравнивать ход колодок относительно обода.
Посадочные площадки для V brake стандартизированы и имеют диаметр крепёжного отверстия 5 мм. Они могут быть интегрированы в раму или вилку либо устанавливаться на отдельные адаптеры. Важно, чтобы площадки были параллельны плоскости колеса – отклонение более 1° приводит к неравномерному износу колодок. При установке новых рычагов рекомендуется проверить соосность площадок с помощью штангенциркуля или специального шаблона.
Регулировочные винты на рычагах позволяют точно позиционировать колодки относительно обода. Верхний винт отвечает за расстояние между колодкой и ободом (зазор 1–2 мм), нижний – за угол наклона. Для предотвращения самопроизвольного ослабления винты фиксируются контргайками. При регулировке следует учитывать, что чрезмерный зазор увеличивает ход тормозной ручки, а слишком малый – вызывает трение колодок об обод на неровностях.
Для надёжной работы системы критически важна чистота всех элементов. Грязь и абразивные частицы на ободе ускоряют износ колодок, а смазка на рабочих поверхностях снижает эффективность торможения. Рекомендуется еженедельно протирать обод и колодки изопропиловым спиртом, а раз в месяц проверять натяжение троса и состояние пружин. При появлении люфта в рычагах или скрипах необходимо заменить изношенные детали – ремонтопригодность V brake ограничена простотой конструкции.

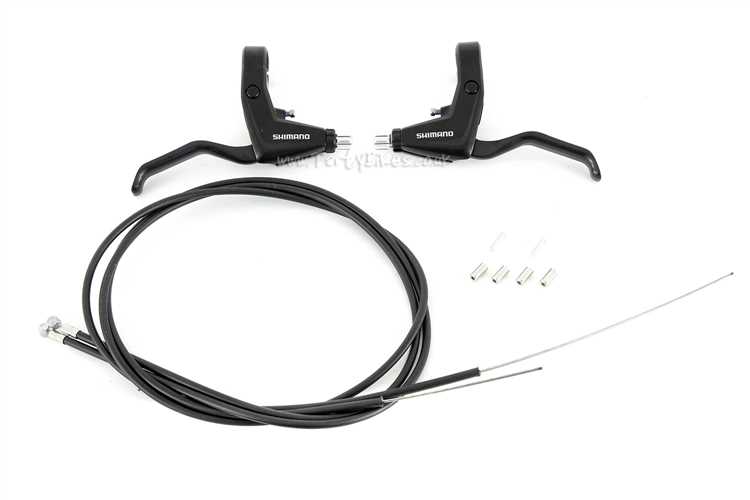

Как крепятся тормоза V brake к раме и вилке велосипеда
Тормоза V brake фиксируются на раме и вилке через специальные монтажные отверстия – пивоты, расположенные на перьях заднего треугольника и ногах вилки. Эти отверстия имеют стандартный диаметр 5 мм и резьбу под болт M5, но встречаются модели с нестандартными размерами (например, 4 мм у некоторых шоссейных велосипедов). Перед установкой проверьте совместимость: расстояние между пивотами должно составлять 73–78 мм для заднего тормоза и 90–100 мм для переднего – отклонения приведут к неравномерному износу колодок или невозможности регулировки.
Крепление осуществляется с помощью двух болтов с гайками или эксцентриковых зажимов (quick-release). Болты затягиваются динамометрическим ключом с усилием 6–8 Н·м – превышение момента деформирует пивоты, недостаточное – приведёт к люфту. Для моделей с эксцентриком важно убедиться, что рычаг фиксируется в закрытом положении без зазоров: проверьте это, покачав тормоз рукой после установки. Если наблюдается смещение, замените пружину или сам механизм.
Ключевой элемент – направляющие втулки (bushings), которые центрируют рычаги тормоза относительно обода. Они бывают металлическими (долговечные, но требуют смазки) и пластиковыми (тихие, но изнашиваются быстрее). При установке втулки должны свободно вращаться на пивоте, но не болтаться: допустимый люфт – не более 0,2 мм. Если втулка повреждена или отсутствует, замените её перед монтажом – иначе рычаги будут заедать, а колодки изнашиваться неравномерно.
После фиксации тормоза на пивотах отрегулируйте положение рычагов: они должны располагаться симметрично относительно обода, с зазором 1–2 мм между колодкой и поверхностью. Для этого ослабьте крепёжные болты, выровняйте рычаги и затяните их, удерживая в нужном положении. На вилке с дисковыми тормозами V brake часто крепятся через адаптеры – убедитесь, что они совместимы с вашей моделью (например, Shimano SM-AD05 для вилок с IS-креплением). Адаптеры должны быть затянуты с моментом 8–10 Н·м, иначе тормоз сместится при нагрузке.
Завершающий этап – проверка жёсткости крепления. Потяните за рычаги тормоза с усилием 10–15 кг: если пивоты не проворачиваются, а рама не издаёт скрипов, установка выполнена корректно. На алюминиевых рамах с тонкими стенками используйте усиливающие шайбы под гайки – это предотвратит смятие металла. На карбоновых вилках или рамах обязательно применяйте резьбовые вставки (например, Helicoil), чтобы избежать разрушения композитного материала при затяжке.
Принцип работы рычагов и тросиков в механизме V brake
Тросик диаметром 1,5–1,6 мм проходит через рубашку с тефлоновым покрытием, снижающим трение. Критический момент – точка входа тросика в рычаг: здесь угол изгиба не должен превышать 45°, иначе возрастает сопротивление и ускоряется износ. Регулировка натяжения выполняется винтом на рычаге или на руле: оптимальное натяжение – когда ручка тормоза при полном нажатии не доходит до грипсы на 20–30 мм. Раз в 500–700 км пробега проверяйте целостность тросика: обрывы чаще всего происходят у наконечников или в местах перегибов.

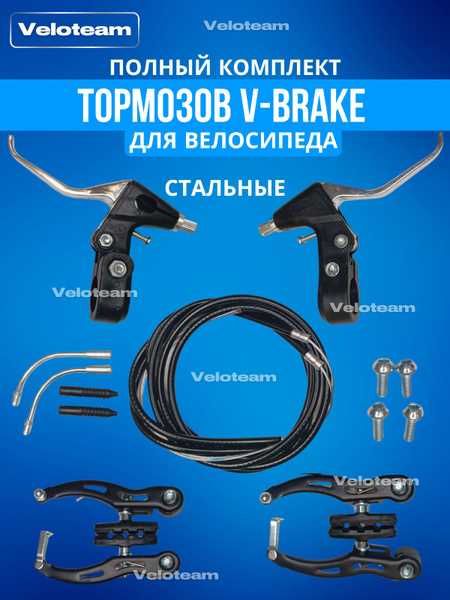

Какие колодки используются в тормозах V brake и их особенности
В тормозах V brake применяются резиновые или композитные колодки, закрепляемые на металлических или карбоновых держателях. Стандартные модели имеют размер 55–70 мм в длину и ширину 8–12 мм, но встречаются и удлиненные варианты для улучшенного распределения нагрузки. Колодки фиксируются винтом или эксцентриковым зажимом, что позволяет быстро заменять их без инструментов на некоторых моделях.
Резиновые колодки – самый распространенный вариант для городских и туристических велосипедов. Они обеспечивают стабильное торможение в сухую погоду, но теряют эффективность на мокром ободе из-за снижения коэффициента трения. Твердость резины варьируется от 50 до 80 по шкале Shore A: мягкие (50–60) лучше сцепляются, но быстрее изнашиваются, жесткие (70–80) служат дольше, но требуют большего усилия на рычаге.
Композитные колодки содержат добавки керамики, карбона или металлических частиц, что повышает износостойкость и термоустойчивость. Такие модели выдерживают температуры до 250°C без деформации, что критично для длительных спусков. Однако они агрессивнее воздействуют на обод, сокращая его срок службы на 20–30% по сравнению с резиной. Для алюминиевых ободов рекомендуются колодки с низким содержанием абразивов, для стальных – с повышенным.
Специализированные колодки для экстремального катания (например, Shimano M70T4) имеют асимметричный профиль с канавками для отвода грязи и воды. Это снижает риск аквапланирования на 40% и сохраняет тормозной путь в пределах 2–3 метров при скорости 30 км/ч на мокром покрытии. Для зимнего использования выпускаются колодки с морозостойкой резиной, сохраняющей эластичность до −20°C, но их ресурс на 15–20% ниже стандартных.
При выборе колодок учитывайте совместимость с материалом обода. Для карбоновых ободов подходят только мягкие резиновые колодки без металлических включений – абразивы разрушают углепластик. На алюминиевых ободах с анодированным покрытием допустимы композитные модели, но не чаще 1–2 раз в сезон, чтобы избежать преждевременного износа защитного слоя. Для стальных ободов оптимальны колодки с высоким содержанием меди, предотвращающие коррозию.
Замена колодок требуется при остаточной толщине фрикционного слоя менее 1,5 мм или появлении трещин. Перед установкой новых колодок очистите обод от старой резины и грязи спиртом или обезжиривателем – это продлит срок службы на 10–15%. После замены проведите притирку: 10–15 резких торможений на скорости 15–20 км/ч для формирования равномерного контактного слоя. Избегайте длительных торможений в первые 50 км – это приводит к перегреву и неравномерному износу.
Как происходит торможение: взаимодействие колодок и обода
Торможение в системе V-brake начинается с нажатия на рычаг, который через трос передает усилие на тормозные рычаги. Рычаги сводятся, прижимая колодки к боковым поверхностям обода колеса. Сила трения между колодками и ободом преобразует кинетическую энергию велосипеда в тепловую, замедляя вращение колеса. Эффективность зависит от трех ключевых факторов: материала колодок, состояния обода и силы нажатия на рычаг.
Колодки V-brake изготавливаются из резины с добавлением абразивных компонентов (например, карбида кремния) или металлических вкраплений. Мягкие колодки (50–70 по Шору) обеспечивают лучшее сцепление на сухих поверхностях, но быстрее изнашиваются. Жесткие (80–90 по Шору) служат дольше, но требуют большего усилия и хуже работают в дождь. Оптимальный выбор – компаундные колодки с разной твердостью слоев: мягкий внешний для сцепления и жесткий внутренний для износостойкости.
- Обод должен быть чистым и сухим – грязь, масло или вода снижают коэффициент трения на 30–50%.
- Неравномерный износ колодок (например, «конусом») указывает на неправильную регулировку рычагов – зазор между колодкой и ободом должен быть одинаковым по всей длине.
- При торможении на высоких скоростях (свыше 30 км/ч) обод нагревается до 100–150°C, что может привести к деформации алюминиевых ободов или разрушению клеевого слоя карбоновых.
Для максимальной эффективности колодки должны контактировать с ободом всей поверхностью под углом 5–10° к плоскости вращения. Если угол больше, торможение становится резким и неравномерным; если меньше – снижается сила трения. Регулировка выполняется винтами на тормозных рычагах: сначала выставляется зазор 1–2 мм между колодкой и ободом, затем корректируется угол. После 200–300 км пробега колодки притираются, и тормозной путь сокращается на 10–15%.
Регулировка натяжения троса для оптимального тормозного усилия
Натяжение троса V-brake определяет зазор между колодками и ободом: слишком слабое – увеличивает свободный ход рычага, слишком сильное – вызывает трение колодок о колесо даже без нажатия. Оптимальный зазор – 1–2 мм с каждой стороны. Для регулировки используйте барашковый фиксатор на рычаге тормоза или регулировочный винт на руле (если предусмотрен). Вращайте его по часовой стрелке для увеличения натяжения, против – для ослабления. После каждого изменения проверяйте торможение на ходу: колодки должны касаться обода одновременно, без перекосов.
Если стандартные регулировки не дают результата, выполните следующие шаги:
- Ослабьте болт крепления троса на тормозной машинке шестигранником на 5 мм.
- Вручную натяните трос, удерживая рычаг тормоза нажатым до упора.
- Затяните болт крепления, следя за равномерным прилеганием колодок.
- Проверьте ход рычага: он должен составлять 20–30 мм до полного срабатывания тормоза.
При износе колодок свыше 50% или растяжении троса более чем на 3 мм от исходной длины замените расходники – дальнейшая регулировка неэффективна.
Настройка положения колодок относительно обода колеса
Колодки V-brake должны располагаться параллельно ободу, не касаясь покрышки и не выходя за его края. Оптимальный зазор между колодкой и ободом в отпущенном состоянии – 1–2 мм. Для регулировки ослабьте крепежный болт шестигранником на 5 мм, подвиньте колодку в нужное положение и затяните с усилием 5–7 Н·м. Проверьте симметричность: при нажатии на тормоз обе колодки должны одновременно касаться обода, не смещаясь вверх или вниз. Если одна из колодок прижимается раньше, откорректируйте угол наклона с помощью шайб-регуляторов под крепежным болтом.
При установке новых колодок учитывайте материал обода: для алюминиевых ободов используйте колодки с твердостью 70–80 по Шору, для карбоновых – специальные композитные с маркировкой «carbon-specific». Колодки должны быть направлены так, чтобы передний край касался обода на 1–2 мм раньше заднего – это предотвращает визг и равномерно распределяет износ. После настройки прокрутите колесо и убедитесь, что колодки не задевают обод в свободном положении, а при торможении не возникает биения или перекоса.
Типичные неисправности V brake и способы их устранения
Слабое торможение или «проваливание» рычага часто связано с растяжением троса или износом рубашек. Замените трос, если на нем видны заломы или ржавчина, а рубашки – при трещинах или деформации. Перед установкой смажьте трос силиконовой смазкой, избегая попадания на колодки. Отрегулируйте натяжение троса с помощью регулировочного барабана на рычаге или калипере: при полном нажатии рычаг должен останавливаться за 2–3 см до руля. Если проблема сохраняется, проверьте пружины калиперов – ослабленные или сломанные замените. Для равномерного отвода колодок от обода отрегулируйте натяжение пружин винтами на калиперах.
Сравнение V brake с другими типами велосипедных тормозов
V brake выделяются простотой обслуживания и низкой стоимостью, но уступают в эффективности дисковым тормозам, особенно в дождь или на затяжных спусках. Механические дисковые тормоза (например, Shimano Deore) обеспечивают на 30–40% больше тормозного усилия при том же усилии на рычаге, а гидравлические (Shimano MT200) – до 50%, сохраняя стабильность при перегреве. Ободные тормоза типа cantilever, распространённые на туристических велосипедах, легче V brake на 50–100 г, но требуют идеально ровного обода и быстрее изнашивают его боковину. Клещевые тормоза (road caliper) компактнее и легче, но их мощности хватает только для шоссейных велосипедов с узкими покрышками – на гравии или в грязи они бесполезны.
- Преимущества V brake:
- совместимость с большинством рам и вилок без дополнительных креплений;
- замена колодок за 2–3 минуты без специальных инструментов;
- вес системы на 200–300 г меньше, чем у механических дисковых аналогов;
- работают с любыми покрышками шириной до 2.5 дюймов.
- Недостатки:
- снижение эффективности на 60–70% при намокании обода;
- износ обода ускоряется при агрессивном катании – ресурс снижается до 5–8 тыс. км;
- не подходят для велосипедов с толстыми покрышками (2.8″ и шире) из-за ограниченного хода рычага.
Для кросс-кантри и трейла V brake – компромиссный вариант, если бюджет ограничен или важна ремонтопригодность в полевых условиях. На агрессивных дисциплинах (эндуро, даунхилл) дисковые тормоза незаменимы: гидравлика выдерживает 10–15 минут непрерывного торможения без закипания жидкости, а роторы диаметром 180–203 мм рассеивают тепло в 2–3 раза эффективнее ободных систем.
Советы по уходу и обслуживанию тормозов V brake
Регулярная проверка состояния колодок – ключевой элемент обслуживания. Износ колодок V brake измеряется по глубине канавок: если они стерлись до уровня 1–1,5 мм, колодки требуют замены. Используйте штангенциркуль для точного замера. Колодки с металлическими вкраплениями (индикаторы износа) сигнализируют о необходимости замены при появлении ровной поверхности без канавок. Для алюминиевых ободов выбирайте колодки на резиновой основе, для карбоновых – специальные композитные модели.
Настройка натяжения тросика влияет на эффективность торможения. Оптимальное расстояние между колодкой и ободом – 1–2 мм в отпущенном состоянии. Для регулировки используйте винт на рычаге тормоза или барашек на руле. Если тросик растянулся, подтяните его с помощью регулировочной муфты на тормозной машинке. При замене тросика смажьте его силиконовой смазкой, избегая попадания на колодки или обод.
Чистота обода и колодок напрямую влияет на тормозной путь. Удаляйте грязь, масло и абразивные частицы с поверхности обода спиртом или обезжиривателем. Колодки протирайте наждачной бумагой зернистостью 400–600, чтобы снять застекленевший слой резины. Избегайте касания колодок руками – жир с кожи ухудшает сцепление. Для профилактики проверяйте обод на наличие восьмерок: биение более 1 мм снижает эффективность торможения.
Смазка подвижных частей продлевает срок службы механизма. Наносите консистентную смазку (например, литиевую) на оси тормозных рычагов и пружины каждые 500–700 км. Избегайте попадания смазки на тросик или колодки. Для тросиков используйте тефлоновую или силиконовую смазку, нанося её через специальный ниппель на рубашке. Проверяйте состояние пружин: если они потеряли упругость, замените тормозную машинку целиком.
Правильная установка колодок критична для безопасности. Колодки должны контактировать с ободом всей поверхностью, без перекосов. Для проверки нажмите на тормоз и осмотрите след на ободе: он должен быть равномерным. Если колодка касается покрышки, подрежьте её ножом или замените. При установке новых колодок обкатайте их на сухом асфальте 10–15 торможениями с постепенным увеличением усилия, чтобы избежать резкого износа.
