Снятие панели приборов на Ford Transit (модели с 2006 по 2014 год, включая рестайлинговые версии) требует точности и соблюдения последовательности действий. Конструкция торпедо в этих автомобилях предусматривает крепление на пластиковых защелках и винтах под декоративными заглушками. Перед началом работ отключите аккумулятор, чтобы избежать короткого замыкания при отсоединении электрических разъемов.
Основные инструменты: крестовая отвертка PH2, пластиковые монтажные лопатки (или аналоги), ключ TORX T20 для винтов подушки безопасности (если установлена). На моделях с климат-контролем потребуется дополнительно снять блок управления, закрепленный на двух винтах с тыльной стороны панели. Обратите внимание на расположение защелок – они часто ломаются при неаккуратном демонтаже.
Первым этапом снимается верхняя накладка рулевой колонки, удерживаемая двумя винтами под заглушками. Далее демонтируется центральная консоль: отсоедините разъемы прикуривателя и магнитолы, затем выкрутите четыре винта, скрытые под пепельницей или подстаканниками. На моделях с автоматической коробкой передач потребуется снять селектор, предварительно отсоединив трос переключения.
После демонтажа консоли открывается доступ к основным креплениям панели приборов. Снимите декоративные накладки по бокам торпедо, под которыми находятся винты TORX T20. Отсоедините разъемы подушки безопасности (если есть) и датчика дождя. Панель фиксируется на металлическом каркасе – аккуратно потяните ее на себя, избегая резких движений, чтобы не повредить проводку.

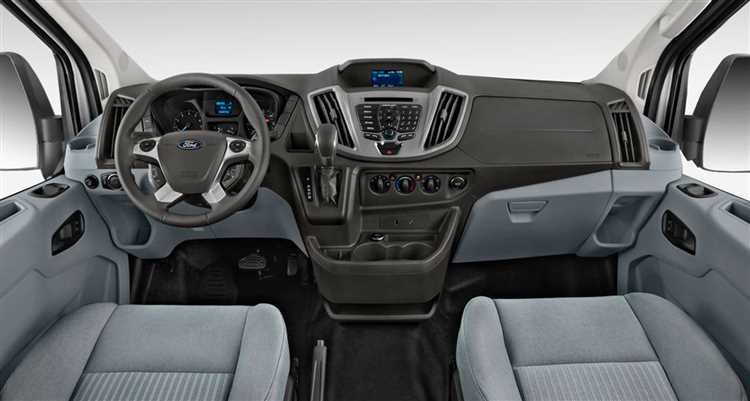

Какие инструменты понадобятся для демонтажа панели приборов
Для снятия панели приборов на Форд Транзит потребуется набор торцевых головок с трещоткой, включая размеры 7, 8, 10 и 13 мм. Эти ключи необходимы для откручивания крепежных болтов, фиксирующих панель к кузову и каркасу. Особое внимание уделите головке на 10 мм – она чаще всего используется для демонтажа кронштейнов и соединительных элементов.
Плоская и крестовая отвертки с магнитными наконечниками помогут снять пластиковые заглушки, защелки и винты, удерживающие облицовку панели. Для труднодоступных мест пригодится отвертка с гибким валом или удлинителем. Избегайте применения чрезмерной силы, чтобы не повредить пластиковые клипсы – они часто ломаются при неаккуратном обращении.
Специальный пластиковый монтажный клин или набор лопаток для снятия обшивки предотвратит появление царапин на декоративных элементах. Такие инструменты поддевают защелки без риска деформации панели. Если клина нет, можно использовать тонкую пластиковую карту, но действовать нужно предельно осторожно.
Пассатижи с узкими губками пригодятся для отсоединения электрических разъемов и хомутов проводки. Некоторые коннекторы имеют фиксаторы, которые нужно сжать перед извлечением. Для работы с проводами также потребуется мультиметр – он поможет проверить целостность цепей после демонтажа и избежать коротких замыканий при обратной сборке.
Набор шестигранных ключей (обычно 4 и 5 мм) нужен для откручивания винтов, крепящих приборный щиток к панели. В некоторых модификациях Форд Транзит используются болты с внутренним шестигранником, поэтому без этих ключей обойтись не удастся. Проверьте наличие всех необходимых размеров заранее.
Антистатический браслет или перчатки снизят риск повреждения электронных компонентов статическим электричеством. Особенно это актуально при работе с блоком управления или датчиками, чувствительными к разрядам. Если браслета нет, периодически касайтесь металлических частей кузова для снятия заряда.
Фонарик с магнитным основанием или налобный светильник освободит руки и обеспечит хорошую видимость в труднодоступных местах. Подсветка поможет не пропустить скрытые крепления или мелкие детали, которые легко потерять. Дополнительно пригодится небольшая коробка или лоток для хранения снятых болтов и гаек – это упростит последующую сборку.
Как отсоединить аккумулятор перед началом работ
Перед демонтажем панели приборов на Форд Транзит обязательно отключите аккумулятор, чтобы исключить короткое замыкание и сброс настроек бортового компьютера. Расположение аккумулятора зависит от года выпуска: на моделях до 2014 года он находится под сиденьем пассажира, на более новых – в моторном отсеке справа. Подготовьте ключ на 10 мм для клемм и на 13 мм для крепления корпуса (если требуется снятие).
Начните с выключения зажигания и всех электроприборов. Откройте капот или снимите крышку доступа к аккумулятору (для версий под сиденьем). Сначала отсоедините минусовую клемму – это критически важно, чтобы избежать искрения при случайном контакте инструмента с кузовом. Ослабьте гайку на клемме ключом на 10 мм, снимите провод и зафиксируйте его в стороне, чтобы он не касался металлических частей.
После минусовой отключите плюсовую клемму аналогичным способом. Если аккумулятор мешает доступу к панели приборов, снимите его полностью: открутите крепление корпуса ключом на 13 мм, аккуратно извлеките батарею и уберите в безопасное место. На моделях с системой Start-Stop дополнительно отсоедините разъем датчика тока (обычно расположен на минусовой клемме).
- Не используйте металлические инструменты без изоляции – риск короткого замыкания.
- Если аккумулятор снимается, переносите его за ручки или корпус, избегая наклонов (электролит может вытечь).
- При работе в моторном отсеке следите, чтобы провода не касались горячих деталей двигателя.
После отключения подождите 5–10 минут, чтобы разрядились конденсаторы в системе подушек безопасности (если они есть). Это предотвратит случайное срабатывание или повреждение модуля. Если автомобиль оснащен магнитолой с кодом, заранее узнайте его – после подключения аккумулятора потребуется ввод.
При обратной установке сначала подключите плюсовую клемму, затем минусовую. Затяните гайки с усилием 5–6 Н·м, чтобы избежать окисления контактов. Проверьте работу электроники: включите зажигание, убедитесь, что индикаторы на панели загораются корректно, а магнитола не требует повторной активации.
Снятие декоративных накладок и облицовки вокруг панели
На Форд Транзит декоративные элементы вокруг панели приборов фиксируются пластиковыми защёлками и винтами под торкс. Начните с нижней накладки под рулевой колонкой: отсоедините её, аккуратно поддев плоской отвёрткой в местах стыков. Обратите внимание на скрытые крепления – на моделях 2014–2020 годов они расположены за резиновыми заглушками по бокам. Не тяните накладку резко: защёлки хрупкие, особенно на морозе.
Верхняя облицовка панели держится на двух винтах T20 (справа и слева от блока управления климатом) и четырёх защёлках по периметру. Открутите винты, затем снимите облицовку, начиная с нижнего края. Если элемент не поддаётся, проверьте наличие дополнительных фиксаторов – на некоторых модификациях (например, Transit Custom 2018+) есть пружинные клипсы у лобового стекла. Для их демонтажа используйте специальный съёмник или тонкую пластиковую лопатку.
- Боковые накладки центральной консоли: отсоедините разъёмы подсветки прикуривателя (если есть) и выдвиньте накладку вперёд, преодолевая сопротивление защёлок.
- Облицовка вокруг магнитолы: снимите ручки регулировки климата (потяните на себя), затем открутите два винта T15 под ними.
- Нижняя панель под магнитолой: держится на двух винтах T20 и трёх защёлках – одна по центру, две по бокам.
При обратной сборке сначала защёлкните все пластиковые фиксаторы, затем затяните винты. Избегайте перекосов: неравномерное прилегание накладок приводит к скрипам. Если защёлки сломались, замените их на новые (артикул Ford 1473856) – оригинальные выдерживают до 5–7 снятий.
Отключение электрических разъемов и проводов от приборов
Нажмите на фиксаторы разъемов большим пальцем, одновременно потянув корпус штекера на себя. Для 16-контактного разъема фиксатор расположен сверху, для остальных – сбоку. Не тяните за провода: усилие должно прикладываться только к пластиковому корпусу. Если разъем не поддается, проверьте наличие дополнительных защелок или винтовых креплений – на моделях до 2018 года встречаются варианты с боковыми зажимами.
Отсоедините аккумулятор перед работой с проводкой. На Форд Транзит отрицательная клемма снимается ключом на 10, положительная – на 13. Это исключит короткое замыкание при случайном касании металлических частей кузова оголенными контактами. После отключения подождите 5 минут – конденсаторы в блоке управления могут сохранять заряд.
Для разъемов с уплотнительными кольцами (например, 12-контактный) осмотрите резиновые прокладки на предмет трещин. Поврежденные уплотнители замените – они предотвращают попадание влаги в контакты. Номер оригинальной прокладки для серого разъема: 1788235. При установке смажьте уплотнитель силиконовой смазкой (артикул 15-39122).
Провода от датчика уровня топлива (толстый черный кабель с желтой полосой) отсоединяйте последним. Он крепится к панели через пластиковый хомут – срежьте его бокорезами, но не тяните за провод. На моделях с 2020 года этот разъем имеет дополнительную металлическую скобу, которую нужно отжать отверткой с плоским жалом.
Если на разъемах обнаружены окислы, очистите контакты специальной щеткой (артикул 14-0012) или спиртом. Не используйте наждачную бумагу – она повредит золотое напыление на контактах. Для профилактики коррозии нанесите на контакты контактную смазку (например, Liqui Moly 3140).
После отключения всех разъемов проверьте целостность проводов. Особое внимание уделите участкам возле гофры – там чаще всего возникают переломы. Если обнаружены повреждения изоляции, восстановите ее термоусадочной трубкой или изолентой 3M Scotch 23. Не оставляйте оголенные участки – это приведет к замыканию при сборке.
Демонтаж крепежных винтов и фиксаторов панели
На Форд Транзит панель приборов удерживается комбинацией винтов и пластиковых фиксаторов. Первым делом снимите нижнюю накладку рулевой колонки – она крепится двумя винтами под крестовую отвёртку (размер PH2) и тремя защёлками по периметру. Винты расположены симметрично: один ближе к замку зажигания, второй – у края панели. Защёлки отсоединяйте последовательно, начиная с центральной, чтобы избежать перекоса.
Под накладкой рулевой колонки найдите два скрытых винта Torx T20 – они фиксируют верхнюю часть панели. Один винт находится за заглушкой слева от руля, второй – справа, под кнопкой аварийной сигнализации. Заглушки подденьте плоской отвёрткой, но не прилагайте усилий: пластик хрупкий, особенно на морозе. После откручивания винтов панель уже не будет жёстко закреплена сверху.
Следующий этап – демонтаж боковых фиксаторов. По левому и правому краям панели расположены по три пластиковые защёлки с направляющими выступами. Чтобы их отсоединить, потяните панель на себя с усилием около 5–7 кг, одновременно нажимая на фиксаторы пальцами. Если защёлки не поддаются, используйте пластиковый клин или тонкую отвёртку, обёрнутую изолентой, чтобы не поцарапать поверхность.
Нижняя часть панели крепится четырьмя винтами под головку на 8 мм. Два из них видны сразу под воздуховодами обдува ног, ещё два скрыты за декоративной накладкой центральной консоли. Накладку снимайте аккуратно: она держится на защёлках и одном винте Torx T15 в нише под пепельницей. После откручивания винтов панель останется висеть на электрических разъёмах – не дёргайте её, чтобы не повредить провода.
Особое внимание уделите фиксатору в районе блока предохранителей. Он выполнен в виде металлической скобы с пружинным зажимом и удерживает панель от смещения влево. Чтобы его снять, сдвиньте скобу вниз до щелчка, затем потяните на себя. Если скоба закисла, обработайте её WD-40 за 10 минут до демонтажа, но не используйте чрезмерную силу – риск сломать крепление высок.
При работе с винтами проверяйте их состояние: ржавые или сорванные крепежи замените сразу. Для Форд Транзит подходят винты M5×16 (нижние) и M4×12 (верхние). Если резьба в пластике сорвана, используйте резьбовой фиксатор (например, Loctite 243) или вкрутите саморез большего диаметра. Не применяйте герметики на основе силикона – они размягчают пластик при нагреве.
После снятия всех винтов и фиксаторов панель останется удерживаться только на разъёмах. Перед отсоединением сфотографируйте расположение проводов или промаркируйте их скотчем. Основные разъёмы: 24-контактный блок за спидометром, 12-контактный у тахометра и 6-контактный под кнопками. Отсоединяйте их, нажимая на фиксаторы большим пальцем, а не тяните за провода.
Если панель не снимается, проверьте наличие дополнительных креплений. На некоторых модификациях (например, Transit 2014–2018 гг.) под заглушкой магнитолы может скрываться ещё один винт Torx T20. Также осмотрите зону под ручкой КПП: иногда там устанавливают пластиковый упор, который нужно сдвинуть в сторону перед демонтажем.
Извлечение панели приборов из посадочного места
Перед началом убедитесь, что ключ зажигания вынут, а аккумулятор отсоединён. На моделях Ford Transit 2014–2022 панель фиксируется двумя винтами Torx T20 под декоративной накладкой в нижней части. На более ранних версиях (до 2013 года) могут использоваться винты Phillips №2 – проверьте их наличие с помощью фонарика.
Снимите рулевое колесо, открутив центральную гайку на 24 мм и отсоединив разъём подушки безопасности. На моделях с многофункциональным рулём потребуется отключить дополнительные коннекторы, расположенные за подрулевыми переключателями. Не тяните за провода – используйте пластиковый съёмник для разъёмов.
Отсоедините разъёмы от панели приборов: основной 24-контактный (чёрный) и два дополнительных – для подсветки (белый) и датчиков (серый). На Transit Custom встречается 16-контактный разъём – маркировка указана на пластиковом корпусе. Запомните положение фиксаторов: на старых панелях они ломаются при сильном нажатии.
Потяните панель на себя, начиная с верхнего края. На моделях с климат-контролем мешает воздуховод – его можно временно отогнуть, но не сгибайте пластиковые защёлки. Если панель не поддаётся, проверьте наличие скрытых винтов под заглушками по бокам или снизу. На Transit Connect часто забывают про винт за пепельницей.
При извлечении следите за положением тросика спидометра (если есть) – он крепится к задней части панели зажимом. На электронных панелях обратите внимание на шлейф дисплея: его легко повредить при резком движении. Для удобства используйте магнитную отвёртку – мелкие винты часто падают в труднодоступные места.
После извлечения осмотрите посадочное место на предмет повреждений. Очистите контакты разъёмов от окислов с помощью спирта и безворсовой салфетки. На моделях с аналоговыми приборами проверьте состояние механических креплений стрелок – при сильной вибрации они могут смещаться, что приводит к неверным показаниям.
Установка производится в обратном порядке, но с одной особенностью: перед фиксацией винтов подключите аккумулятор и включите зажигание, чтобы проверить работу панели. Если приборы не реагируют, отключите питание и переподключите разъёмы – частая ошибка в неполном защёлкивании коннекторов.
