Как подключить com порт на материнской плате

Перед началом работы проверьте документацию к материнской плате – в ней указана точная распиновка COM-разъёма. Стандартная схема подключения для 10-пинового разъёма выглядит так: пин 1 (DCD), пин 2 (RXD), пин 3 (TXD), пин 4 (DTR), пин 5 (GND), пин 6 (DSR), пин 7 (RTS), пин 8 (CTS), пин 9 (RI), пин 10 (не используется). Ошибка в подключении может привести к неработоспособности порта или повреждению платы. Используйте мультиметр в режиме прозвонки для проверки соответствия контактов переходника.

После физического подключения активируйте COM-порт в BIOS. Зайдите в настройки (Del или F2 при загрузке), найдите раздел Integrated Peripherals или Super IO Configuration и включите опцию Serial Port 1/2. Установите параметры порта: обычно это 3F8/IRQ4 для COM1 и 2F8/IRQ3 для COM2. Сохраните изменения и загрузитесь в ОС. В Windows проверьте наличие порта в Диспетчере устройств – он должен отображаться как COM1 или COM2 без восклицательных знаков.

Для тестирования подключения используйте терминальную программу (например, PuTTY или Tera Term) с настройками: скорость 9600 бод, 8 бит данных, без контроля чётности, 1 стоп-бит, без управления потоком. Подключите к порту устройство (например, отладочную плату) и отправьте тестовые данные. Если связь не устанавливается, проверьте кабель, распиновку и настройки BIOS. В Linux наличие порта можно проверить командой dmesg | grep ttyS – он должен определяться как /dev/ttyS0 или /dev/ttyS1.

Как определить наличие COM порта на материнской плате

Первым шагом проверьте документацию к материнской плате. В технических характеристиках раздела «I/O Ports» или «Back Panel Connectors» ищите упоминания «COM», «Serial Port» или «RS-232». Модели с интегрированным COM-портом часто маркируются как «COM header» или «9-pin serial port». Если документация недоступна, используйте поиск по точному названию платы на сайте производителя – например, ASUS, MSI или Gigabyte публикуют PDF-руководства с подробными схемами разъёмов.

Осмотрите заднюю панель корпуса ПК. COM-порт выглядит как 9-контактный разъём трапециевидной формы с металлической рамкой, обычно чёрного или серого цвета. На старых платах он располагается рядом с портами PS/2 или VGA. Если на задней панели его нет, проверьте наличие внутреннего 9-пинового разъёма на самой плате – он маркируется как «COM1», «COM2» или «Serial_Header» и часто находится в нижней части платы, рядом с разъёмами USB или аудио.

• В Windows откройте «Диспетчер устройств» (Win + X → Диспетчер устройств) и разверните раздел «Порты (COM и LPT)». Наличие строки «Последовательный порт (COMX)» подтверждает обнаружение порта системой. Если порт не отображается, установите драйверы чипсета с сайта производителя платы.
• Используйте утилиты диагностики, такие как HWiNFO или AIDA64. В разделе «Motherboard» → «Chipset» или «Super I/O» ищите контроллеры последовательных портов (например, «ITE IT8728F» или «Nuvoton NCT6779D»). Эти данные помогут определить, поддерживает ли чипсет COM-порт, даже если он не выведен на панель.

Если ни один из методов не дал результата, плата, скорее всего, не имеет аппаратной поддержки COM-порта. В таком случае можно использовать PCI/PCIe-платы расширения с COM-разъёмами (например, на базе чипов WCH CH382 или MosChip MCS9901). При выборе обращайте внимание на совместимость с вашей ОС и количество портов – однопортовые модели дешевле, но для промышленного оборудования часто требуются 2–4 порта.

Необходимые инструменты и кабели для подключения

Для подключения COM-порта потребуется набор инструментов и кабелей, соответствующих специфике материнской платы. Основной компонент – кабель-переходник с разъёмом 9-пинового (DB9) или 25-пинового (DB25) интерфейса на конце, подключаемом к устройству, и 10-контактным (или 5-контактным) штырьковым разъёмом для материнской платы. Стандартные варианты: кабель с маркировкой «COM Header» или «Serial Port Header», часто входящий в комплект поставки материнских плат формата ATX. При выборе обращайте внимание на распиновку – для большинства плат используется схема с ключом (например, отсутствующий 10-й пин), но встречаются модели с обратной полярностью (ASUS, некоторые платы Gigabyte).

Из инструментов понадобятся крестовая отвёртка PH1 или PH2 для снятия боковой крышки корпуса, пинцет с антистатическим покрытием для работы с мелкими контактами и мультиметр с режимом прозвонки (диапазон 200 Ом) для проверки целостности кабеля. Для плат с плотной компоновкой разъёмов пригодится пластиковый монтажный крючок или тонкая пластиковая лопатка – металлические инструменты могут повредить дорожки. Если COM-порт интегрирован в заднюю панель корпуса, дополнительно потребуется заглушка с вырезом под DB9-разъём (обычно идёт в комплекте с корпусом или платой).

При отсутствии штатного кабеля можно использовать самодельный переходник, собранный на основе 10-контактного шлейфа с шагом 2.54 мм и DB9-разъёма. Распиновка для стандартного подключения (материнская плата → DB9):

Для плат с нестандартной распиновкой (например, MSI с разделением сигналов на два ряда) сверяйтесь с документацией – ошибка в подключении может привести к короткому замыканию. Кабели с экранированием (фольга + оплётка) предпочтительнее для работы в условиях электромагнитных помех, особенно если длина превышает 50 см. При покупке готовых переходников избегайте моделей с тонкими проводами (менее 28 AWG) – они склонны к обрывам при многократных подключениях.

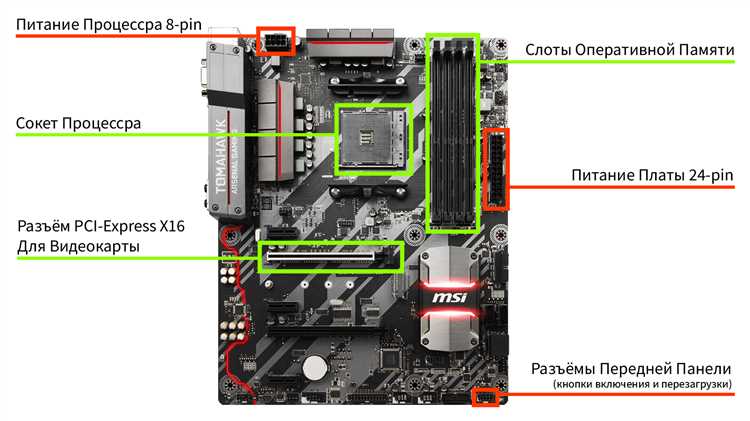

Поиск разъема COM на плате и его маркировка

Разъем COM (последовательный порт) на современных материнских платах чаще всего представлен 9-контактным штырьковым разъемом типа DB-9 или его внутренним аналогом – 10-пиновым коннектором с одним отсутствующим пином (ключом). На платах формата ATX или microATX он обычно располагается в нижней части PCB, рядом с разъемами передней панели (F_PANEL) или аудио-коннекторами. На платах серверного сегмента (например, Supermicro, ASUS Pro WS) разъем может быть подписан как COM1, UART или Serial Port, иногда с дополнительным индексом _HEADER.

Маркировка разъема на плате зависит от производителя и модели. Наиболее распространенные обозначения:

• COM – стандартное название, встречается на платах Gigabyte, MSI, ASRock;
• SP (Serial Port) – используется на некоторых моделях ASUS;
• UART – чаще на платах для встраиваемых систем или промышленных решений;
• JCOM1 или JP_COM – префикс J или JP указывает на внутренний разъем (jumper).

На платах с несколькими COM-портами (например, серверных) разъемы нумеруются: COM1, COM2. Если маркировка отсутствует, ищите коннектор с 10 пинами, где один пин удален для ориентации – обычно это пин 10 (земля) или пин 5 (ключ).

Для точной идентификации сверьтесь с документацией к плате. В руководстве пользователя раздел «Rear Panel Connectors» или «Internal Headers» содержит схему расположения разъемов. Если бумажная версия недоступна, ищите PDF на сайте производителя по модели платы (например, MSI B550 TOMAHAWK → раздел Support → Manual). В крайнем случае используйте поиск по фото платы с подсветкой разъемов – COM-коннектор выделяется характерным расположением пинов: два ряда по 5 с пропущенным пином.

При подключении обратите внимание на распиновку. Стандартная схема для 10-пинового COM-разъема (с пропущенным пином 5 или 10):

1. DCD (Data Carrier Detect);
2. RXD (Receive Data);
3. TXD (Transmit Data);
4. DTR (Data Terminal Ready);
5. Пусто (ключ);
6. GND (Земля);
7. DSR (Data Set Ready);
8. RTS (Request To Send);
9. CTS (Clear To Send);
10. RI (Ring Indicator).

На некоторых платах (например, ASUS PRIME) порядок пинов может отличаться – уточняйте в спецификации. Для подключения внешнего COM-порта через заднюю панель используйте переходник 10-pin → DB-9, совместимый с вашей платой (например, ASUS COM Port Bracket или универсальный адаптер с маркировкой COM1).

Подготовка материнской платы к подключению

Перед подключением COM-порта убедитесь, что на материнской плате присутствует соответствующий разъем. Современные платы часто маркируют его как *COM1*, *COM2* или *Serial Port Header* (обычно 9- или 10-пиновый коннектор с обозначением *JCOM1*). На платах формата ATX или microATX разъем чаще всего расположен в нижней части платы, рядом с разъемами передней панели или USB. Если маркировка отсутствует, сверьтесь с документацией – в разделе *I/O Connectors* или *Onboard Headers* указано точное расположение и распиновка.

Отключите питание системы и снимите боковую крышку корпуса. Для доступа к разъему может потребоваться временно демонтировать видеокарту или другие платы расширения, если они перекрывают доступ. Используйте антистатический браслет или периодически касайтесь заземленного металлического элемента корпуса, чтобы избежать повреждения компонентов статическим электричеством. Проверьте наличие свободного кабеля COM-порта (обычно идет в комплекте с материнской платой или корпусом) – его разъем должен соответствовать 9-пиновому стандарту с ключом для правильной ориентации.

Осмотрите материнскую плату на предмет механических повреждений или загрязнений в зоне разъема. Пыль и окислы на контактах могут вызвать нестабильную работу порта. При необходимости очистите контакты мягкой кистью или сжатым воздухом. Если плата новая, снимите защитную пленку с разъема, если таковая имеется. Убедитесь, что в корпусе предусмотрено монтажное отверстие для задней планки COM-порта – стандартный размер планки составляет 12,7 мм в высоту и 101,6 мм в ширину, но на некоторых корпусах может потребоваться адаптер.

Подключение кабеля COM к разъему на плате

Перед началом убедитесь, что материнская плата поддерживает COM-порт. Разъем на плате обычно маркирован как COM1, COM2 или Serial Port, часто с 9 или 10 контактами в два ряда. На старых платах встречаются 26-контактные разъемы – в этом случае потребуется переходник. Проверьте документацию к плате: расположение разъема и распиновка могут отличаться даже у моделей одного производителя.

Кабель COM-порта чаще всего имеет на конце 9-контактный разъем типа DB9 (вилка) или IDC10 (плоский 10-контактный). Если на плате разъем 9-контактный, а кабель – 10-контактный, используйте переходник или адаптер. Обратите внимание на ключ: на разъеме платы обычно отсутствует первый контакт (пин 1), а на кабеле – соответствующее отверстие. Подключение в обратном направлении приведет к повреждению порта.

Отключите питание компьютера и снимите боковую крышку корпуса. Найдите на плате разъем COM – он может располагаться рядом с разъемами USB, аудио или в отдельной секции. Если плата новая, разъем может быть закрыт заглушкой или не распаян. В последнем случае потребуется пайка или замена платы. На некоторых корпусах предусмотрены заглушки для COM-порта на задней панели – удалите их перед установкой.

• Расположите кабель так, чтобы ключ на разъеме совпадал с выемкой на плате.
• Аккуратно вставьте разъем, не прилагая чрезмерных усилий – контакты хрупкие.
• Если кабель не входит, проверьте ориентацию: пин 1 на плате должен совпадать с пин 1 на кабеле.
• Закрепите кабель стяжкой или фиксатором, если предусмотрено крепление на плате.

Включите компьютер и проверьте обнаружение порта в BIOS/UEFI. Зайдите в раздел Integrated Peripherals или Super IO Configuration и убедитесь, что COM-порт активирован. Если порт не определяется, отключите питание и переподключите кабель, проверив распиновку. На некоторых платах требуется вручную задать адрес порта (например, 3F8/IRQ4 для COM1) и режим работы (16550 UART).

В операционной системе порт должен появиться в диспетчере устройств как COM1 или Serial Port. Если драйверы не установлены автоматически, загрузите их с сайта производителя платы. Для проверки работоспособности используйте терминальную программу (например, PuTTY или HyperTerminal) с параметрами: скорость 9600 бод, 8 бит данных, 1 стоп-бит, без контроля четности. Подключите к порту тестовое устройство (например, модем или отладочную плату) и отправьте команду AT – ответ OK подтвердит корректную работу.

При возникновении ошибок проверьте:

1. Физическое подключение кабеля – возможно, сместился контакт.
2. Настройки BIOS – отключите энергосбережение для COM-порта.
3. Конфликты IRQ – в диспетчере устройств посмотрите ресурсы порта.
4. Целостность кабеля – прозвоните мультиметром линии TX/RX (пины 2 и 3).

Если порт не работает, попробуйте подключить его к другому разъему на плате (если есть) или используйте плату расширения PCI/PCIe с COM-портом.

Фиксация и изоляция соединений после подключения

После установки коннекторов COM-порта на материнской плате проверьте механическую фиксацию разъёмов. Стандартные штырьковые колодки (например, 9- или 10-пиновые) часто не имеют защёлок, поэтому используйте нейлоновые стяжки или термоусадочные трубки диаметром 2–3 мм для обхвата проводов у основания разъёма. Затягивайте стяжки с усилием не более 2 кг, чтобы не деформировать контакты.

Для изоляции оголённых участков проводов применяйте термоусадочные трубки с коэффициентом усадки 2:1. Выбирайте трубки с внутренним диаметром на 0,5–1 мм больше сечения провода (обычно 0,35–0,5 мм² для COM-портов). Нагревайте трубку строительным феном при температуре 120–150°C до полного обжатия, избегая перегрева изоляции проводов (максимум 200°C).

При использовании паяных соединений зафиксируйте их полимерными фиксаторами типа «горячий клей» или эпоксидной смолой с низкой вязкостью. Наносите состав точечно на места пайки, не допуская попадания на контактные площадки разъёма. Для временной фиксации подойдёт изолента ПВХ, но её применение ограничено из-за низкой термостойкости (до 80°C) и риска размягчения при нагреве материнской платы.

Если COM-порт выведен на заднюю панель корпуса, закрепите кабель к шасси металлическим хомутом или пластиковым держателем с резиновой прокладкой. Расстояние от точки фиксации до разъёма на материнской плате должно составлять 5–7 см, чтобы исключить натяжение проводов при вибрации. Для фронтальных подключений используйте кабельные каналы шириной 8–10 мм, прокладывая провода параллельно шлейфам SATA.

Для дополнительной защиты от электромагнитных помех оберните пучок проводов фольгированным скотчем или экранирующей оплёткой с заземлением на корпус. Оплётку подключайте к общему проводу GND через паяное соединение, избегая скруток. При использовании фольгированного скотча обеспечьте перекрытие слоёв не менее 50% для непрерывности экрана.

В условиях повышенной влажности или пыли обработайте места соединений конформным покрытием на основе акрила или силикона. Наносите состав кистью тонким слоем (0,1–0,2 мм), избегая попадания на разъёмы и компоненты материнской платы. Время полной полимеризации – 24 часа при температуре 20–25°C. Для удаления покрытия используйте изопропиловый спирт или специализированные растворители (например, MG Chemicals 4140).

Документируйте все выполненные действия: фиксируйте тип использованных материалов, диаметры термоусадочных трубок, точки пайки и заземления. Сохраняйте фотографии до и после изоляции с разрешением не менее 1200×800 пикселей для последующего анализа при возникновении неисправностей. Эти данные упростят диагностику и повторное подключение при модернизации системы.

Настройка BIOS для активации COM порта

В UEFI-версиях BIOS (например, на платах с чипсетами Intel 100-й серии и новее) ищите опцию в Advanced → PCH-IO Configuration или Onboard Devices Configuration. Для активации порта выберите Serial Port и задайте параметры: IO=3F8h, IRQ=4 (COM1) или IO=2F8h, IRQ=3 (COM2). На платах Gigabyte с UEFI перейдите в Peripherals → Super IO Configuration, на MSI – в Settings → Advanced → Integrated Peripherals. Если порт не определяется в ОС, проверьте конфликты IRQ в Device Manager (Windows) или dmesg | grep ttyS (Linux).

Проверка работоспособности COM порта в операционной системе

После физического подключения COM порта к материнской плате и установки драйверов первым шагом станет проверка его отображения в диспетчере устройств Windows. Откройте его через комбинацию Win + X или командой devmgmt.msc. В разделе «Порты (COM и LPT)» должен появиться новый элемент, например, COM3 или Serial Port (COM4). Если устройство отмечено желтым восклицательным знаком, обновите драйверы вручную, указав путь к файлам производителя материнской платы или чипсета (например, inf-файлы для контроллеров SuperIO или UART).

Для проверки функциональности порта используйте встроенную утилиту mode в командной строке. Введите команду mode COM3 (заменив номер на фактический), чтобы получить информацию о текущих настройках: скорости передачи, битах данных, стоп-битах и четности. Стандартные параметры для тестирования – 9600,N,8,1 (скорость 9600 бод, без четности, 8 бит данных, 1 стоп-бит). Если команда возвращает ошибку Указанный порт не найден, проверьте правильность подключения разъема на плате и наличие питания на линиях TXD/RXD.

• Запустите терминальную программу, например, PuTTY или Tera Term. В настройках соединения выберите тип Serial, укажите номер COM порта и параметры из предыдущего шага.
• Подключите к порту устройство с последовательным интерфейсом (например, отладочную плату STM32 или конвертер USB-to-Serial) и отправьте тестовые данные. В PuTTY для этого используйте вкладку Session → Serial, затем откройте соединение.
• Если данные не отображаются, поменяйте местами провода TX и RX на разъеме – распространенная ошибка при подключении.

В Linux проверка начинается с команды dmesg | grep tty, которая выведет список обнаруженных последовательных портов. Обычно это /dev/ttyS0 или /dev/ttyUSB0 (для USB-адаптеров). Для тестирования используйте утилиту screen: screen /dev/ttyS0 9600. Если порт работает, на экране появятся данные от подключенного устройства или пустая консоль. При отсутствии реакции проверьте права доступа: sudo chmod 666 /dev/ttyS0.

Для диагностики аппаратных проблем используйте мультиметр. Измерьте напряжение между GND и TXD порта при отправке данных – оно должно колебаться в пределах 0–5 В (для TTL) или ±12 В (для RS-232). Если напряжение отсутствует, проверьте питание контроллера UART на плате (например, микросхемы IT8786E или W83627DHG) и наличие сигнала на ножках TXD/RXD с помощью логического анализатора. При стабильном напряжении, но отсутствии данных, замените кабель или проверьте настройки скорости в BIOS (опция Serial Port в разделе Integrated Peripherals).

Если порт не определяется ни в одной ОС, отключите питание ПК и сбросьте настройки BIOS, вынув батарейку CMOS на 10 секунд. После загрузки повторно проверьте наличие порта в диспетчере устройств. В случае повторной ошибки обратитесь к документации материнской платы – возможно, порт отключен на уровне чипсета или требует специальных драйверов (например, для контроллеров ASMedia или FTDI). Для серверных плат с BMC (Baseboard Management Controller) проверьте доступность порта через IPMI-интерфейс.

Устранение типичных проблем при подключении

Первая ошибка – неверная распиновка контактов на разъёме COM-порта. На большинстве материнских плат используется 9-пиновый коннектор (например, ASUS или Gigabyte), где ключевые контакты: 1 (DCD), 2 (RXD), 3 (TXD), 5 (GND). Если устройство не отвечает, проверьте соответствие проводов схеме платы с помощью мультиметра в режиме прозвонки. Часто перепутывают TXD и RXD – поменяйте их местами. Для плат с 10-пиновым разъёмом (как у некоторых моделей MSI) учитывайте, что 10-й контакт обычно не используется или подключён к питанию +5В, что может вызвать короткое замыкание при ошибке.

Драйверы – вторая распространённая причина сбоев. Даже при правильном подключении порт не определится, если в системе отсутствует или повреждён драйвер чипсета (например, Intel Management Engine для плат на чипсетах 100-й серии и новее). Скачайте актуальную версию с сайта производителя платы, а не через Windows Update. В диспетчере устройств неисправный COM-порт отображается с жёлтым восклицательным знаком – удалите его, перезагрузите ПК и установите драйвер вручную. Если порт пропадает после перезагрузки, отключите в BIOS опцию «Serial Port» или «Super IO Configuration», сохраните настройки и включите заново.
