Генератор на Форд Фокус 2 (2004–2011 гг.) – узел, рассчитанный на пробег 120–150 тыс. км, но реальный ресурс зависит от условий эксплуатации. Частые признаки неисправности: снижение напряжения ниже 13,5 В на холостых оборотах, посторонние шумы (свист, скрежет), мигание лампы аккумулятора на приборной панели. Если диагностика мультиметром подтвердила проблему, замена неизбежна – ремонт обмоток или подшипников экономически нецелесообразен.
Для работы потребуются: ключи на 8, 10, 13, 15 мм, торцевая головка на 13 с удлинителем, отвёртка с плоским жалом, домкрат и страховочная стойка. Оригинальный генератор (артикул 1702370 для бензиновых двигателей 1.6/1.8/2.0) обойдётся в 12–15 тыс. рублей, аналоги от Hella или Bosch – на 30–40% дешевле. Перед покупкой проверьте совместимость по VIN: на дизельных версиях (1.8 TDCi) устанавливался генератор с другим креплением (1457670).
Процесс замены занимает 1,5–2 часа при наличии опыта. Основные сложности: ограниченный доступ к нижнему болту крепления (требуется снятие защиты картера и частичный слив антифриза) и риск повреждения проводки при отсоединении разъёма регулятора напряжения. Работайте при выключенном зажигании и отсоединённом минусовом проводе АКБ – короткое замыкание на клемме B+ выведет из строя ЭБУ.
На двигателях 1.6 с кондиционером генератор расположен выше, но мешает компрессор – для демонтажа придётся ослабить натяжной ролик ремня кондиционера. На 2.0-литровых версиях без климата процедура проще: достаточно снять ремень привода навесного оборудования, открутить три болта крепления и отсоединить силовой провод. Независимо от модификации, после установки нового генератора проверьте натяжение ремня: прогиб в средней части должен составлять 8–10 мм при усилии 10 кг.

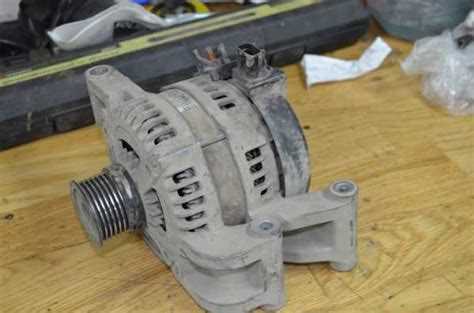

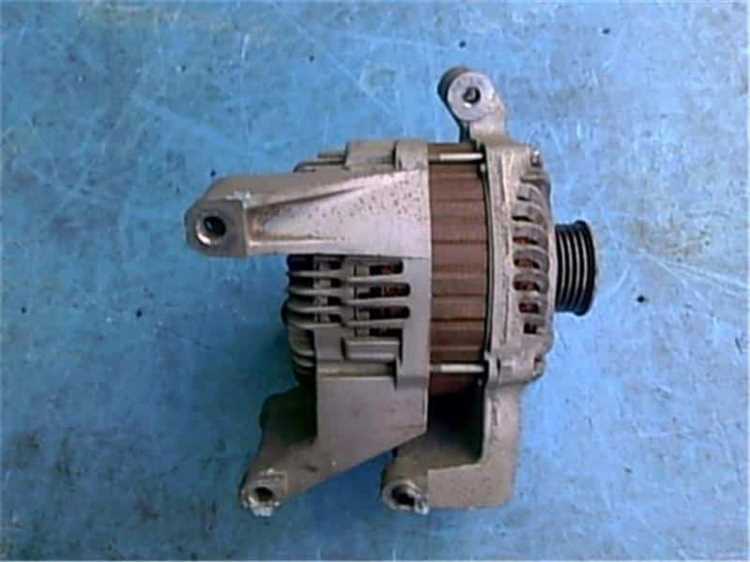

Необходимые инструменты и материалы для замены генератора
Для замены генератора на Форд Фокус 2 потребуются: набор торцевых головок (10, 13, 15 мм), удлинитель и трещотка, ключи на 10 и 13 мм (рожковые или накидные), отвёртка с плоским жалом (для снятия защитных крышек), динамометрический ключ (момент затяжки болтов генератора – 25 Н·м). Обязателен мультиметр для проверки напряжения на клеммах аккумулятора до и после установки (должно быть 13,8–14,4 В при работающем двигателе). Подъёмник или домкрат с подставками обеспечат удобный доступ к нижним креплениям генератора.
Запасные части: новый генератор (оригинальный номер 1702395 или аналоги от Bosch, Valeo, Denso), ремень привода (если пробег превышает 60 тыс. км – артикул 1672144), а также натяжной ролик (1315662). При замене рекомендуется использовать новые болты крепления генератора (1122112 и 1122113), так как старые могут деформироваться. Для смазки контактов подойдёт консистентная смазка Liqui Moly Kupfer-Spray или аналогичная.
Подготовка автомобиля и меры безопасности перед началом работ
Перед демонтажем генератора на Форд Фокус 2 (1.6/1.8/2.0 л, 2004–2011 гг.) отключите отрицательную клемму аккумулятора ключом на 10 мм, чтобы исключить короткое замыкание. Убедитесь, что автомобиль стоит на ровной поверхности с включенным стояночным тормозом и нейтральной передачей (для МКПП) или режимом «P» (для АКПП). Снимите пластиковую крышку двигателя, если она установлена, и подготовьте рабочее пространство: освободите доступ к генератору, убрав воздуховод (на моделях с 1.8/2.0 л) или расширительный бачок охлаждающей жидкости (при необходимости). Проверьте наличие утечек масла или антифриза – их наличие усложнит работу и потребует дополнительной очистки.
Используйте только оригинальные или сертифицированные аналоги крепежных элементов (болты M8×1.25 для кронштейна генератора, момент затяжки – 25 Н·м). Подготовьте инструмент: головки на 8, 10, 13 и 15 мм, удлинитель, трещотку, динамометрический ключ, плоскую отвертку и съемник ремня (если ремень не снимается вручную). Работайте в перчатках – острые кромки кузова и горячие детали двигателя (особенно после поездки) могут травмировать. При работе с электрикой избегайте касания металлических частей кузова инструментом, чтобы не спровоцировать искру. Если генератор заменяется из-за неисправности, проверьте состояние ремня привода и натяжителя – их износ часто сопровождает поломку генератора.

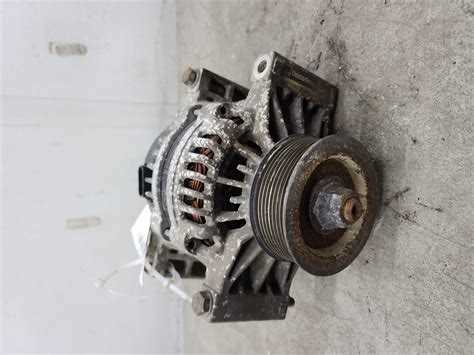

Снятие защитного кожуха двигателя и доступа к генератору
На Форд Фокус 2 с двигателями 1.6 и 1.8 л защитный кожух крепится семью пластиковыми фиксаторами и двумя болтами на 10 мм. Фиксаторы расположены по периметру: три спереди, два сзади и по одному с боков. Для их снятия используйте плоскую отвёртку или специальный съёмник – подденьте центральную часть фиксатора, затем извлеките его целиком. Болты находятся в передней части кожуха, ближе к радиатору; откручивайте их торцевой головкой с удлинителем, чтобы избежать повреждения резьбы.
После демонтажа фиксаторов и болтов аккуратно потяните кожух вниз и на себя, слегка покачивая из стороны в сторону. На моделях с кондиционером потребуется дополнительно отсоединить шланг системы вентиляции картера, закреплённый на кожухе хомутом. Если кожух не поддаётся, проверьте наличие скрытых креплений – на некоторых модификациях устанавливается дополнительный болт под правым передним углом, закрытый заглушкой.
Доступ к генератору открывается после смещения кожуха в сторону радиатора. На двигателях 1.6 л генератор расположен в нижней левой части моторного отсека, за шкивом коленвала. Для удобства работы рекомендуется снять правое переднее колесо и подкрылок – это даст дополнительное пространство для манёвров. Если мешает ремень привода навесных агрегатов, ослабьте натяжной ролик ключом на 15 мм, предварительно зафиксировав его шестигранником на 6 мм.
На двигателях 2.0 л генератор смещён выше и частично перекрыт расширительным бачком охлаждающей жидкости. Бачок крепится двумя болтами на 10 мм и одним шлангом с быстросъёмным фиксатором – отсоедините его, предварительно сбросив давление в системе. После этого бачок можно отвести в сторону, не сливая антифриз. Для полного доступа к генератору также потребуется демонтировать кронштейн крепления бачка, открутив два болта на 13 мм.
Отключение аккумулятора и электрических разъемов генератора
Перед началом работ на Форд Фокус 2 (2004–2011 гг.) обязательно отключите аккумулятор, чтобы исключить короткое замыкание и сброс настроек бортового компьютера. Используйте ключ на 10 мм для ослабления гайки на минусовой клемме – сначала отсоедините её, затем зафиксируйте провод так, чтобы он не касался металлических частей кузова. На моделях с системой Start-Stop дополнительно отключите плюсовую клемму, чтобы избежать разряда вспомогательной батареи.
Генератор на Форд Фокус 2 расположен в передней части двигателя, справа (по ходу движения), и имеет два основных разъема: силовой (толстый кабель с гайкой на 13 мм) и управляющий (тонкий штекер с защелкой). Начните с отсоединения управляющего разъема: нажмите на фиксатор пальцем или отверткой с плоским жалом и потяните штекер на себя. Если защелка не поддается, обработайте её WD-40 и подождите 2–3 минуты.
Силовой кабель крепится к генератору гайкой на шпильке. Для её откручивания потребуется головка на 13 мм с удлинителем – стандартный ключ не поместится из-за ограниченного пространства. Придерживайте шпильку вторым ключом, чтобы не провернуть её. После ослабления гайки снимите наконечник кабеля, слегка покачивая его из стороны в сторону. Если наконечник прикипел, используйте съемник для клемм или аккуратно постучите по нему молотком через деревянную проставку.
На некоторых модификациях (например, с двигателем 1.8 или 2.0 л) рядом с генератором проходит жгут проводки, закрепленный пластиковыми хомутами. Перед отсоединением разъемов освободите провода, разрезав хомуты кусачками или отстегнув их от креплений на двигателе. Это предотвратит случайное повреждение изоляции при демонтаже генератора.
Если на автомобиле установлена сигнализация с автозапуском, после отключения аккумулятора может потребоваться повторная синхронизация брелока. Подготовьте PIN-код для сброса настроек – он указан в сервисной книжке или на стикере в бардачке. В противном случае система может заблокировать запуск двигателя после замены генератора.
После отсоединения всех разъемов оберните оголенные контакты изолентой или закройте их пластиковыми колпачками. Это защитит их от влаги и случайного замыкания при демонтаже генератора. Особое внимание уделите силовому кабелю – если на наконечнике есть следы окисления, зачистите его мелкозернистой наждачной бумагой и обработайте контактной смазкой (например, Molykote 111).
Перед установкой нового генератора проверьте состояние проводки: трещины на изоляции, оплавленные участки или коррозия на клеммах указывают на необходимость замены жгута. На Форд Фокус 2 часто перетираются провода возле генератора из-за вибрации – при обнаружении повреждений устраните их до подключения нового узла, чтобы избежать повторного ремонта.
Демонтаж ремня привода генератора и натяжителя
Натяжитель ремня на этих моделях – автоматический, с пружинным механизмом. Чтобы ослабить ремень, используйте головку на 15 мм и трещотку: вставьте ключ в шестигранное отверстие на натяжителе и поверните его по часовой стрелке (для двигателей 1.6 л) или против часовой (для 1.8 л). Усилие потребуется значительное – до 20–25 Н·м. Зафиксируйте натяжитель в сжатом положении металлическим штифтом диаметром 4–5 мм через предусмотренное отверстие.
Снимите ремень со шкивов, начиная с генератора. На шкиве коленвала ремень может сидеть плотно – аккуратно подденьте его плоской отверткой, избегая повреждения резины. Проверьте состояние ремня: трещины, расслоения или замасливание указывают на необходимость замены. Маркировка оригинального ремня для 1.6 л – 6PK1059, для 1.8 л – 6PK1070.
Для демонтажа натяжителя открутите два болта крепления ключом на 13 мм. На двигателях 1.6 л верхний болт часто скрыт за кронштейном – используйте удлинитель или карданный шарнир. Нижний болт удерживает натяжитель на блоке цилиндров; при его откручивании придерживайте деталь, чтобы избежать падения. На моделях с кондиционером натяжитель может иметь дополнительный кронштейн – его также потребуется снять.
Осмотрите снятый натяжитель на предмет износа: проверьте пружину на остаточную упругость (должна возвращать ролик в исходное положение без заеданий) и подшипник ролика (вращение должно быть плавным, без люфта и шума). При обнаружении дефектов замените узел целиком – ремонт отдельных компонентов не предусмотрен производителем.
Перед установкой нового ремня очистите шкивы от грязи и масла ветошью, смоченной в бензине или очистителе тормозов. Особое внимание уделите шкиву коленвала: на его поверхности не должно быть заусенцев или коррозии, иначе ремень быстро износится. Нанесите на внутреннюю поверхность ремня тонкий слой талька – это облегчит монтаж и предотвратит скрип при первых запусках.
При установке натяжителя сначала закрепите его нижним болтом, затем верхним. Затяжка болтов – 25 Н·м. После фиксации натяжителя удалите фиксирующий штифт и дайте пружине натянуть ремень. Проверьте прогиб ремня: на участке между шкивами генератора и коленвала он должен составлять 8–10 мм при усилии 10 кгс. Запустите двигатель и убедитесь в отсутствии посторонних шумов – свист или скрежет указывают на неправильную установку.

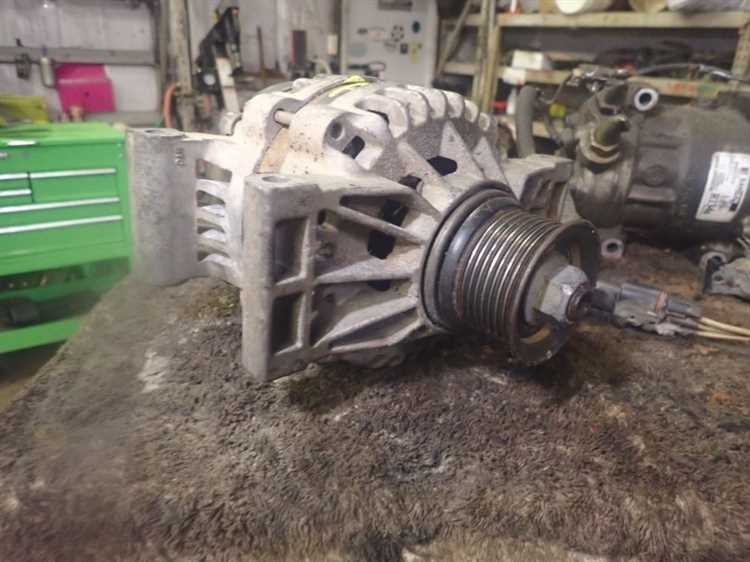

Откручивание крепежных болтов и снятие старого генератора
Перед началом работ убедитесь, что двигатель остыл, а клемма аккумулятора снята. На Форд Фокус 2 генератор крепится тремя болтами: два верхних (M10×1.25) и один нижний (M12×1.5). Верхние болты расположены под защитным пластиковым кожухом ремня ГРМ – его нужно демонтировать, открутив два винта Torx T25. Нижний болт скрыт за шкивом коленвала и требует доступа снизу.
Для откручивания верхних болтов используйте головку на 13 мм с удлинителем и трещоткой. Первый болт (со стороны шкива) часто закисает – нанесите проникающую смазку (например, WD-40) за 10–15 минут до работы. Второй болт (ближе к блоку цилиндров) откручивается легче, но может потребоваться ключ с карданным шарниром из-за ограниченного пространства.
- Нижний болт M12×1.5 откручивайте только после снятия ремня генератора и шкива коленвала. Для фиксации шкива используйте специальный стопор (например, Ford № 303-735) или уприте монтировку в зубья маховика через технологическое отверстие в картере сцепления.
- Если болт не поддается, попробуйте ударную отвертку или нагрейте его газовой горелкой (не перегревайте корпус генератора).
- После откручивания болтов снимите кронштейн крепления генератора – он держится на двух винтах M8×1.25 (головка на 10 мм).
Старый генератор снимается движением вверх и на себя, но мешает жгут проводов и шланг системы охлаждения. Отсоедините разъем питания (серый, с защелкой) и гайку силового провода (M8, ключ на 13 мм). Шланг охлаждения (если установлен) отсоединяйте аккуратно – он может быть хрупким из-за возраста. При необходимости снимите расширительный бачок, чтобы освободить пространство.
Перед полным извлечением генератора проверьте состояние посадочных мест на блоке двигателя. Удалите остатки старой прокладки (если есть) и очистите поверхности от масла и грязи. Осмотрите кронштейн крепления на предмет трещин – при их наличии замените деталь, так как вибрации могут привести к повторному выходу генератора из строя.
Если генератор заклинило, не пытайтесь выбивать его молотком – это может повредить корпус или подшипники. Вместо этого используйте съемник с двумя захватами или аккуратно подденьте монтировкой в местах крепления, равномерно распределяя усилие. После снятия проверьте шкив на люфт – если он превышает 0.5 мм, замените подшипники или шкив целиком.
Установка нового генератора и закрепление болтами
Перед установкой нового генератора проверьте соответствие его модели спецификации автомобиля: для Форд Фокус 2 с двигателем 1.6 л подходит генератор с артикулом 1702090 или аналог от Bosch (0 124 325 015). Смажьте резьбу крепежных болтов медной пастой или антипригарным составом, чтобы предотвратить коррозию и облегчить последующий демонтаж. Установите генератор на посадочное место, совместив отверстия с кронштейнами на блоке двигателя – верхний болт (M10×1.25, длина 40 мм) входит первым, нижний (M12×1.5, длина 50 мм) фиксируется после предварительной затяжки верхнего.
Затягивайте болты динамометрическим ключом в два этапа: сначала моментом 25 Н·м для верхнего и 45 Н·м для нижнего, затем доверните на 90° для обеспечения равномерного распределения нагрузки. Не перетягивайте крепеж – превышение момента может привести к деформации кронштейна или трещинам в корпусе генератора. После затяжки проверьте подвижность шкива: он должен вращаться свободно, без заеданий и посторонних шумов.
Подключите силовой провод к клемме «B+» генератора, затянув гайку M8 моментом 10 Н·м, и установите разъем регулятора напряжения, убедившись в надежности фиксации защелки. Перед запуском двигателя проверьте натяжение ремня привода: прогиб в средней части между шкивами должен составлять 8–12 мм при усилии 10 кгс. Если ремень ослаблен, отрегулируйте его натяжение с помощью натяжного ролика.
Подключение электрических разъемов и проверка соединений
После установки нового генератора на Форд Фокус 2 подключите основные электрические разъемы: силовой (толстый кабель с гайкой на 10 мм) и управляющий (тонкий двухконтактный разъем). Перед соединением осмотрите клеммы на предмет окисления или деформации – очистите их мелкозернистой наждачной бумагой (P400) или специальным спреем для контактов. Затяните силовую гайку динамометрическим ключом с усилием 10–12 Н·м, чтобы избежать перегрева из-за плохого контакта. Управляющий разъем фиксируется защелкой – убедитесь, что она сработала с характерным щелчком.
Проверьте целостность проводки к генератору, особенно в местах изгибов и около креплений. На Форд Фокус 2 часто перетираются провода у задней крышки генератора из-за вибрации – при обнаружении повреждений замените участок кабеля или заизолируйте термоусадочной трубкой. Для диагностики используйте мультиметр: измерьте напряжение на управляющем разъеме при включенном зажигании (должно быть 12 В на контакте L) и сопротивление обмотки возбуждения (4–6 Ом между контактами F и массой).
- Подключите аккумулятор и запустите двигатель. На холостых оборотах напряжение на клеммах АКБ должно составлять 13,8–14,4 В. Если показания ниже 13,5 В – проверьте ремень генератора (прогиб не более 10 мм при усилии 10 кг) и состояние щеток.
- Прослушайте генератор на предмет посторонних шумов: свист указывает на проскальзывание ремня, скрежет – на износ подшипников. При работающем двигателе поочередно отключите управляющий разъем и силовой кабель – двигатель должен заглохнуть в обоих случаях, иначе неисправна проводка или регулятор напряжения.
- После проверки закрепите провода пластиковыми хомутами к штатным точкам крепления, избегая натяжения и контакта с подвижными частями двигателя.
Монтаж ремня привода и регулировка натяжения
Установите ремень на шкивы согласно схеме маршрута: коленвал → генератор → натяжной ролик → компрессор кондиционера (если есть) → шкив помпы. Для двигателей 1.6 и 1.8 л используйте ремень длиной 1778 мм (оригинальный номер 1354250), для 2.0 л – 1822 мм (1354251). Проверьте совпадение меток на шкивах: на коленвале метка должна совпадать с указателем на блоке цилиндров, на генераторе – с риской на корпусе. При неправильной установке ремень быстро износится или соскочит.
Натяжение регулируется автоматическим натяжителем. Вставьте шестигранник на 8 мм в отверстие натяжного ролика и поверните его против часовой стрелки до упора, чтобы ослабить ремень. Удерживая ролик в этом положении, наденьте ремень на последний шкив (обычно – помпу). Медленно отпустите натяжитель – пружина сама выберет оптимальное натяжение. Для проверки нажмите большим пальцем на ремень между шкивами генератора и помпы: прогиб должен составлять 8–12 мм.
Если натяжитель неисправен (не держит усилие, скрипит), замените его в сборе – ремонту не подлежит. Артикул оригинального натяжителя: 1354252. Перед установкой смажьте подшипник ролика консистентной смазкой (например, Литол-24). Избегайте использования WD-40 – она вымывает заводскую смазку и сокращает срок службы подшипника.
После монтажа прокрутите двигатель стартером 2–3 секунды (без запуска), затем вручную проверните коленвал на 2 полных оборота. Убедитесь, что ремень не сместился, а метки на шкивах совпадают. При запуске двигателя в первые 30 секунд не должно быть свиста или посторонних шумов – это признак недостаточного натяжения или перекоса ремня. Если шум не исчезает, повторите регулировку или проверьте состояние шкивов на износ.
Проверка работоспособности нового генератора и завершение сборки
После установки нового генератора на Форд Фокус 2 подключите клемму аккумулятора и запустите двигатель. Проверьте напряжение на клеммах АКБ мультиметром: на холостых оборотах оно должно составлять 13,8–14,4 В, при включении фар и обогрева – не ниже 13,5 В. Если значения выходят за эти пределы, отключите двигатель и проверьте затяжку клемм генератора, целостность проводки и состояние предохранителя F36 (10 А) в блоке под капотом. Обратите внимание на отсутствие посторонних шумов – свист или скрежет указывают на неправильную установку ремня или подшипников.
Убедитесь, что индикатор зарядки на приборной панели гаснет через 2–3 секунды после запуска. Если лампа продолжает гореть, снимите разъем с генератора и проверьте наличие напряжения 12 В на контакте «L» при включенном зажигании – его отсутствие свидетельствует о проблеме с проводкой или реле-регулятором. Заглушите двигатель, повторно затяните болты крепления генератора моментом 25–30 Н·м и установите на место защитные кожухи, если они снимались. Проверьте натяжение ремня привода: прогиб между шкивами генератора и коленвала должен составлять 8–10 мм при усилии 10 кгс.
Завершите сборку, установив пластиковую накладку двигателя и подключив минусовую клемму аккумулятора последней. Прогрейте двигатель до рабочей температуры и повторно измерьте напряжение на АКБ – оно должно оставаться стабильным. Если все параметры в норме, выполните тестовый заезд на 10–15 км с включенными потребителями (свет, климат-контроль) и снова проверьте напряжение. При отсутствии отклонений работа считается завершенной.
