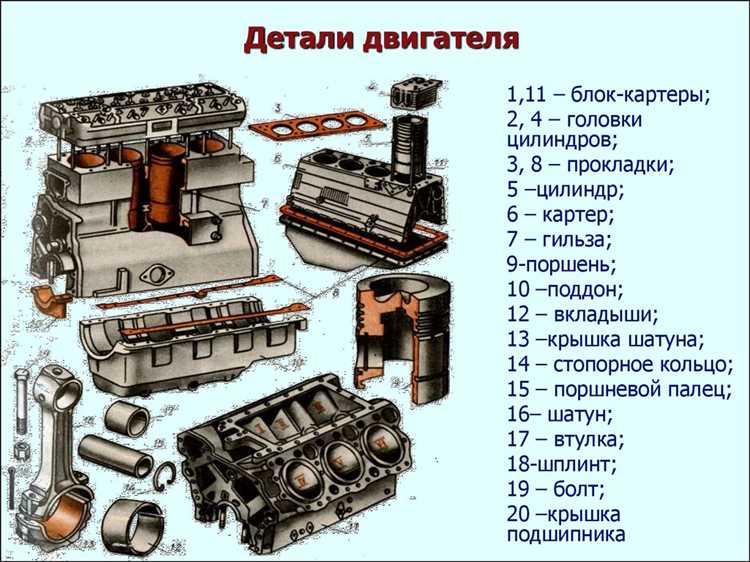

Двигатель внутреннего сгорания (ДВС) работает по циклическому принципу, где каждый цикл состоит из четырёх основных тактов: впуск, сжатие, рабочий ход и выпуск. Эти процессы определяют эффективность, мощность и ресурс силового агрегата. Понимание их особенностей позволяет оптимизировать работу двигателя, снижать расход топлива и минимизировать износ деталей.
На такте впуска поршень движется вниз, создавая разрежение в цилиндре. Через открытый впускной клапан в камеру сгорания поступает топливно-воздушная смесь (в бензиновых ДВС) или чистый воздух (в дизельных). Оптимальное наполнение цилиндра зависит от фаз газораспределения, формы впускного коллектора и сопротивления воздушного фильтра. Например, в высокооборотистых двигателях используют системы изменяемых фаз газораспределения (VVT), чтобы увеличить наполнение на высоких оборотах.
Во время сжатия поршень поднимается, сжимая смесь или воздух. Степень сжатия – ключевой параметр, влияющий на КПД двигателя. Для бензиновых ДВС она обычно составляет 8–12:1, для дизельных – 14–22:1. Превышение допустимых значений приводит к детонации, разрушающей поршни и клапаны. Для предотвращения этого используют высокооктановое топливо или системы непосредственного впрыска, снижающие температуру смеси.
Рабочий ход начинается с воспламенения смеси. В бензиновых двигателях это происходит от искры свечи зажигания, в дизельных – от самовоспламенения топлива при впрыске в сжатый горячий воздух. Давление газов толкает поршень вниз, передавая энергию на коленчатый вал. Максимальное давление в цилиндре достигает 60–90 бар в бензиновых и 150–200 бар в дизельных двигателях. Эффективность этого такта зависит от момента зажигания (угла опережения) и качества распыла топлива.
На такте выпуска поршень движется вверх, выталкивая отработавшие газы через открытый выпускной клапан. Важно обеспечить минимальное сопротивление потоку газов, чтобы снизить насосные потери. Для этого используют системы выпуска с минимальным количеством изгибов, а также турбонаддув, который использует энергию выхлопных газов для повышения мощности. Неполное удаление газов снижает наполнение цилиндра на следующем такте впуска, что ведёт к падению мощности.
Современные двигатели часто оснащаются системами рециркуляции отработавших газов (EGR), которые направляют часть выхлопа обратно во впускной коллектор. Это снижает температуру сгорания и уменьшает выбросы оксидов азота (NOx), но требует точной настройки, чтобы не ухудшить наполнение цилиндра. В дизельных двигателях EGR может работать совместно с сажевым фильтром для снижения вредных выбросов.
Как работает четырёхтактный цикл в бензиновых и дизельных двигателях
Четырёхтактный цикл лежит в основе работы большинства современных двигателей внутреннего сгорания, но реализуется по-разному в бензиновых и дизельных агрегатах. Ключевое отличие заключается в способе воспламенения топливовоздушной смеси: в бензиновых двигателях используется искровое зажигание, в дизельных – самовоспламенение от сжатия. Оба типа проходят четыре такта: впуск, сжатие, рабочий ход и выпуск, но параметры каждого этапа существенно различаются.
На такте впуска бензиновый двигатель засасывает готовою топливовоздушную смесь через открытый впускной клапан. Коэффициент наполнения цилиндра здесь составляет 0,75–0,9, а степень сжатия ограничена 8–12 единицами из-за риска детонации. Дизельный двигатель в этот момент впускает только воздух, так как топливо впрыскивается позже. Степень сжатия дизеля достигает 14–25, что обеспечивает нагрев воздуха до 700–900°C – достаточный для самовоспламенения топлива.
Сжатие в бензиновых двигателях повышает давление смеси до 1,2–2,0 МПа и температуру до 300–400°C. В дизелях воздух сжимается до 3,0–5,0 МПа, что критически важно для последующего впрыска топлива. Здесь проявляется одно из ключевых ограничений: бензиновые двигатели не могут использовать высокие степени сжатия из-за октанового числа топлива, тогда как дизели требуют прочных конструкций для выдерживания экстремальных нагрузок.
- Бензиновые двигатели: искра от свечи воспламеняет смесь в конце такта сжатия, создавая фронт пламени, распространяющийся со скоростью 20–40 м/с.
- Дизельные двигатели: топливо впрыскивается под давлением 100–250 МПа (в современных системах Common Rail – до 2500 МПа) в раскалённый воздух, где самовоспламеняется с задержкой 0,001–0,002 секунды.
Рабочий ход в обоих типах двигателей преобразует тепловую энергию в механическую. В бензиновых агрегатах давление газов достигает 4–6 МПа, температура – 2000–2500°C. В дизелях давление выше – 6–10 МПа, но температура ниже (1800–2200°C) из-за более бедной смеси. Это объясняет разницу в КПД: 25–35% у бензиновых и 35–45% у дизельных двигателей. Для повышения эффективности рекомендуется использовать масла с низкой вязкостью (например, 0W-20 для бензиновых и 5W-30 для дизельных) и следить за состоянием турбонагнетателя, если он установлен.
На такте выпуска отработавшие газы выталкиваются из цилиндра через открытый выпускной клапан. В бензиновых двигателях температура газов на выходе составляет 700–900°C, в дизельных – 500–700°C. Здесь важно контролировать противодавление в выпускной системе: его рост на 10% снижает мощность на 2–3%. Для дизелей критично своевременное обслуживание сажевого фильтра (DPF), так как его засорение увеличивает сопротивление на выпуске и ухудшает наполнение цилиндров.
Оптимизация четырёхтактного цикла требует точной настройки фаз газораспределения и параметров впрыска. В бензиновых двигателях рекомендуется использовать системы изменения фаз (VVT-i, VANOS) для адаптации к нагрузке, а в дизелях – пьезоэлектрические форсунки для многоточечного впрыска. Регулярная проверка компрессии (допустимое отклонение – не более 10% между цилиндрами) и анализ состава выхлопных газов помогают выявить нарушения в работе цикла на ранней стадии.
Отличия такта впуска в атмосферных и турбированных моторах
В атмосферных двигателях такт впуска зависит исключительно от разницы давлений между атмосферой и цилиндром. При открытии впускного клапана воздух поступает под действием разрежения, создаваемого движением поршня вниз. Скорость наполнения ограничена сопротивлением впускного тракта, включая воздушный фильтр, дроссельную заслонку и каналы головки блока. Для оптимизации процесса используют системы изменения фаз газораспределения (VVT), которые корректируют момент открытия клапанов в зависимости от оборотов. Однако даже с такими системами максимальное давление на впуске не превышает 1 бар, что ограничивает массовый расход воздуха и, как следствие, мощность.
Турбированные двигатели кардинально меняют подход к такту впуска за счет принудительного нагнетания воздуха. Турбокомпрессор, приводимый в действие выхлопными газами, сжимает воздух перед подачей в цилиндры, повышая его плотность. Давление наддува может достигать 1,5–2,5 бар в гражданских моторах и до 3,5 бар в спортивных версиях. Это позволяет увеличить массу воздуха в цилиндре на 30–50% по сравнению с атмосферным аналогом при тех же оборотах. Однако для эффективной работы требуется интеркулер, снижающий температуру сжатого воздуха и предотвращающий детонацию.
Ключевое отличие – зависимость наполнения от оборотов. В атмосферных моторах максимальный крутящий момент достигается в среднем диапазоне (3000–5000 об/мин), где скорость потока воздуха оптимальна. Турбированные двигатели смещают пик момента в зону низких и средних оборотов (1500–4000 об/мин) за счет раннего включения турбины. Это обеспечивает лучшую тягу на «низах», но требует точной настройки wastegate или перепускного клапана, чтобы избежать избыточного давления и перегрева. Неправильная калибровка может привести к «турбояме» – задержке отклика на педаль газа.
Конструкция впускного тракта в турбированных моторах сложнее. Вместо простого дросселя часто применяют электронно-управляемые заслонки с обратной связью по датчикам давления и температуры. Это позволяет корректировать наполнение в реальном времени, компенсируя изменения атмосферного давления или нагрузки. В атмосферных двигателях такие системы редки – достаточно механического дросселя и датчика массового расхода воздуха (ДМРВ). Однако турбомоторы предъявляют повышенные требования к герметичности впускного тракта: даже небольшая утечка воздуха после компрессора резко снижает эффективность наддува.
Ресурс и надежность такта впуска также различаются. Атмосферные двигатели менее требовательны к качеству топлива и масла, так как отсутствует тепловая нагрузка от турбины. В турбированных моторах высокие температуры и давления ускоряют износ поршневых колец, клапанов и уплотнений. Рекомендуется использовать масла с низкой зольностью (Low SAPS) и сокращать интервалы замены до 7–10 тыс. км. Кроме того, перед остановкой двигателя необходимо дать турбине остыть на холостых оборотах в течение 30–60 секунд, чтобы избежать коксования масла в подшипниках.
Выбор между атмосферным и турбированным мотором зависит от приоритетов. Для городской эксплуатации турбированные двигатели предпочтительнее из-за лучшей эластичности и экономичности на частичных нагрузках. Однако для спортивного стиля вождения или эксплуатации в условиях высокогорья атмосферные моторы могут оказаться надежнее. При тюнинге турбированных двигателей критически важно усилить систему охлаждения и смазки, а также заменить штатные интеркулер и впускные патрубки на более производительные аналоги, чтобы избежать теплового коллапса.
Зачем нужен такт сжатия и как он влияет на мощность двигателя
Такт сжатия повышает термический КПД двигателя за счёт увеличения разницы температур между началом и концом рабочего хода. При степени сжатия 10:1 температура смеси в конце такта достигает 400–500°C, что на 200–300°C выше, чем при степени 8:1. Это напрямую влияет на давление в цилиндре: при сжатии 10:1 оно составляет 15–20 бар, а при 12:1 – до 25 бар. Чем выше давление, тем интенсивнее расширение газов при сгорании, что увеличивает крутящий момент на 5–12% при прочих равных условиях.
Эффективность сжатия зависит от конструкции камеры сгорания и фаз газораспределения. В двигателях с непосредственным впрыском топливо подаётся в конце такта сжатия, что снижает риск детонации и позволяет использовать более высокие степени сжатия – до 14:1 в бензиновых агрегатах. Для сравнения: в карбюраторных моторах предел редко превышает 10:1 из-за неравномерного распределения смеси. Оптимальная форма камеры (например, полусферическая) минимизирует тепловые потери и улучшает наполнение цилиндра на 3–7%.
Степень сжатия ограничивается октановым числом топлива. При использовании бензина АИ-95 детонация начинается при степени сжатия выше 11:1, тогда как АИ-98 позволяет поднять её до 13:1 без потери стабильности. Превышение этих значений приводит к преждевременному воспламенению смеси, снижению мощности на 15–20% и ускоренному износу поршневой группы. В дизельных двигателях степень сжатия достигает 18–22:1, так как воспламенение происходит от сжатия, а не от искры, что исключает детонацию.
Настройка угла опережения зажигания (УОЗ) критически важна для реализации потенциала такта сжатия. При оптимальном УОЗ (обычно 5–15° до ВМТ) пиковое давление сгорания достигается через 10–15° после ВМТ, обеспечивая максимальное усилие на поршень. Запаздывание зажигания на 5° снижает давление на 8–12%, а опережение более чем на 20° вызывает детонацию. В современных двигателях с турбонаддувом УОЗ корректируется динамически: при низких нагрузках он уменьшается до 2–5°, а при высоких – увеличивается до 20–25° для предотвращения перегрева.
Для увеличения мощности без изменения степени сжатия применяют наддув. Турбокомпрессор повышает давление на впуске до 1,5–2,5 бар, что эквивалентно увеличению степени сжатия на 3–5 единиц. Однако это требует снижения геометрической степени сжатия до 8–9:1, чтобы избежать детонации. Альтернатива – использование топлива с высоким октановым числом или водометанольного впрыска, который снижает температуру смеси на 50–80°C и позволяет сохранить высокую степень сжатия даже при наддуве.
Особенности рабочего хода в двигателях с прямым и распределённым впрыском
В двигателях с распределённым впрыском (MPI) топливо подаётся во впускной коллектор за 10–30° до открытия впускного клапана, смешиваясь с воздухом до попадания в цилиндр. Это обеспечивает гомогенную смесь с коэффициентом избытка воздуха λ=1,0–1,2, что оптимально для стехиометрического сгорания. Однако при резком ускорении возможны задержки из-за инерционности топливной плёнки на стенках коллектора – до 50–100 мс. Для минимизации эффекта применяют:
- короткие впускные каналы с минимальной площадью поверхности;
- форсунки с широким факелом распыла (угол 20–30°);
- адаптивные алгоритмы управления впрыском, компенсирующие задержку.
Температура смеси на входе в цилиндр редко превышает 60–80°C, что снижает риск детонации, но ограничивает степень сжатия до 10–11:1 для бензина АИ-95.
Двигатели с прямым впрыском (GDI) подают топливо непосредственно в камеру сгорания под давлением 5–20 МПа (в зависимости от режима), что позволяет реализовать послойное смесеобразование (λ=1,5–3,0) на частичных нагрузках. Рабочий ход в таких системах характеризуется:
- Высокой скоростью сгорания – фронт пламени распространяется со скоростью 25–40 м/с против 15–25 м/с в MPI, что требует точной синхронизации зажигания (опережение 5–15° до ВМТ).
- Повышенной склонностью к нагарообразованию на поршнях и клапанах из-за локального переобогащения смеси в зоне факела – рекомендуется использовать топливо с моющими присадками (класс 4–5 по EN 228) и проводить профилактику каждые 30–50 тыс. км.
- Возможностью работы на сверхбедных смесях (λ>2,0) при малых нагрузках, что снижает расход топлива на 8–12%, но требует нейтрализатора NOx с накопительным катализатором.
Степень сжатия в GDI достигает 12–14:1, однако при этом растёт риск детонации – для её предотвращения применяют охлаждение поршней маслом, алюминиевые сплавы с высокой теплопроводностью и датчики детонации с частотой опроса 10–20 кГц.
Почему такт выпуска критичен для снижения вредных выбросов
Такт выпуска определяет эффективность удаления отработавших газов (ОГ) из цилиндра, напрямую влияя на концентрацию несгоревших углеводородов (CH), оксидов азота (NOₓ) и твердых частиц (PM) в выхлопе. При неполном удалении ОГ остаточные газы смешиваются с новой порцией топливовоздушной смеси, снижая температуру сгорания и увеличивая образование CH и CO. Исследования показывают, что задержка открытия выпускного клапана на 10° угла поворота коленвала повышает содержание CH в выхлопе на 15–20% из-за неполного очищения цилиндра.
Оптимизация фаз газораспределения в такте выпуска позволяет снизить насосные потери и улучшить продувку. Например, использование системы переменных фаз газораспределения (VVT) на двигателях Toyota снижает выбросы NOₓ на 8–12% за счет точного управления перекрытием клапанов. Критическое значение имеет давление в выпускном коллекторе: при превышении 1,2 бар остаточные газы начинают рециркулировать в цилиндр, увеличивая температуру сгорания и образование NOₓ на 25–30%.
Современные двигатели с турбонаддувом используют импульсное наддувание, где такт выпуска синхронизируется с работой турбины для минимизации обратного давления. Неправильная настройка фаз приводит к «запиранию» ОГ в цилиндре, что увеличивает расход топлива на 3–5% и выбросы PM на 18–22%. Для бензиновых двигателей с непосредственным впрыском критично соблюдать температурный режим выпуска: при температуре ниже 250°C сажевые фильтры (GPF) не достигают рабочей эффективности, пропуская до 40% твердых частиц.
Каталитические нейтрализаторы требуют строгого контроля состава ОГ на выходе из цилиндра. Если такт выпуска не обеспечивает равномерное распределение газов по цилиндрам, эффективность нейтрализации NOₓ падает на 30–40%. В дизельных двигателях система рециркуляции отработавших газов (EGR) зависит от давления в выпускном тракте: при снижении давления на 0,1 бар доля рециркулируемых газов уменьшается на 5%, что ведет к росту NOₓ на 10–15%.
Для снижения вредных выбросов рекомендуется:
— Калибровать фазы газораспределения с учетом нагрузки и оборотов двигателя (оптимальное перекрытие клапанов для бензиновых двигателей – 10–20°, для дизельных – 5–15°).
— Поддерживать температуру выпускного коллектора в диапазоне 300–400°C для активации катализаторов.
— Использовать выпускные системы с низким гидравлическим сопротивлением (коэффициент сопротивления не выше 0,8).
— Применять датчики давления в выпускном коллекторе для корректировки работы EGR и турбонагнетателя.
Недооценка роли такта выпуска приводит к необратимым последствиям для экологических показателей. Например, в двигателях Евро-6 нарушение продувки цилиндра увеличивает выбросы CH на 0,05 г/км, что превышает допустимый лимит на 25%. В гибридных системах такт выпуска должен синхронизироваться с режимами рекуперации энергии: при переходе на электропривод остаточные газы в цилиндрах вызывают детонацию при повторном запуске ДВС, повышая выбросы на 12–18%.
