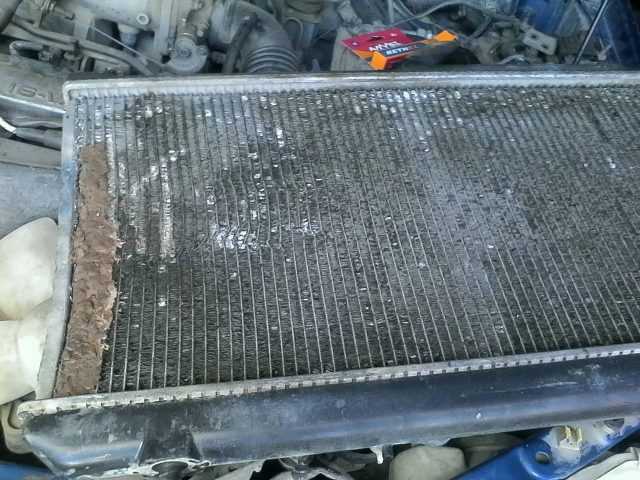

Вентилятор системы охлаждения на ВАЗ 2112 – критически важный элемент, предотвращающий перегрев двигателя. Если он не включается при достижении температуры 92–95°C (по данным датчика), это сигнал о неисправности. Чаще всего проблема кроется в электрической цепи, датчике температуры или самом вентиляторе. Рассмотрим основные причины и способы их устранения без лишних действий.
Первое, что нужно проверить – предохранитель F7 (20А) в монтажном блоке. Он отвечает за питание вентилятора и реле. Если предохранитель цел, переходите к реле К1 (расположено в том же блоке). Замените его на заведомо исправное (например, реле ближнего света) – если вентилятор заработает, причина найдена. Неисправное реле часто залипает или обгорают контакты.
Датчик температуры охлаждающей жидкости (ДТОЖ) на ВАЗ 2112 установлен в корпусе термостата. При выходе из строя он не подает сигнал на ЭБУ, и вентилятор не включается. Проверьте сопротивление датчика мультиметром: при 20°C оно должно быть 3,5 кОм, при 90°C – 240 Ом. Если значения не совпадают, замените датчик. Также убедитесь, что проводка от ДТОЖ к ЭБУ не имеет обрывов.
Если цепь и датчик исправны, проблема может быть в самом вентиляторе. Проверьте его напрямую, подав 12В от аккумулятора на контакты разъема. Если вентилятор не вращается, замените электродвигатель. При работе на прямую, но отказе в штатном режиме – ищите обрыв в проводке или неисправность ЭБУ. В редких случаях выходит из строя контроллер, но это диагностируется только сканером.
Не забывайте о датчике включения вентилятора (дополнительный, на радиаторе). На ВАЗ 2112 с карбюратором он управляет вентилятором напрямую. Проверьте его сопротивление: при 92°C контакты должны замыкаться. Если датчик не срабатывает, замените его. Для инжекторных версий этот датчик не используется – управление идет через ЭБУ.
Последний этап – проверка массы. Плохой контакт на клемме «минус» вентилятора (расположена на кузове рядом с радиатором) приводит к отказу. Зачистите контакты и подтяните крепление. Если все меры не помогли, прозвоните проводку от монтажного блока до вентилятора – обрыв или короткое замыкание устраняются заменой жгута.
Не работает вентилятор ВАЗ 2112: причины и решения
Первая и самая распространённая причина – перегоревший предохранитель F7 (30 А) в монтажном блоке. Он отвечает за цепь вентилятора охлаждения, и его выход из строя разрывает питание. Проверьте предохранитель мультиметром или визуально: если нить внутри оплавлена или оборвана, замените на новый с аналогичным номиналом. Также осмотрите реле вентилятора (K1 в том же блоке) – при подозрении на неисправность подключите заведомо исправное реле от другой цепи (например, K2). Если после замены вентилятор заработал, проблема решена.
Датчик температуры охлаждающей жидкости (ДТОЖ), расположенный на термостате или в патрубке головки блока, часто становится виновником отказа вентилятора. При неисправности он не подаёт сигнал на ЭБУ, и система не включает вентилятор даже при перегреве. Проверьте датчик тестером: сопротивление должно меняться в зависимости от температуры (например, 1,5 кОм при 20°C и 180 Ом при 90°C). Если показания не соответствуют, замените ДТОЖ – оригинальный артикул 2112-3851010. Для временного решения можно замкнуть контакты на разъёме датчика, но это не устранит корень проблемы.
Как проверить предохранитель и реле вентилятора на ВАЗ 2112
Если предохранитель цел, переходите к проверке реле вентилятора. На ВАЗ 2112 за работу вентилятора отвечает реле К9, установленное в том же монтажном блоке. Найдите его по схеме на крышке блока или по маркировке на корпусе реле. Для проверки извлеките реле и осмотрите контакты на предмет окисления или подгорания. Чистые контакты – залог надёжной работы. При наличии коррозии зачистите их мелкозернистой наждачной бумагой или замените реле.
При отсутствии мультиметра воспользуйтесь методом замены. Установите в гнездо реле К9 исправное реле с такими же характеристиками. Если вентилятор заработает, проблема была в реле. Не оставляйте неисправное реле в блоке – это может привести к перегреву контроллера или повреждению проводки. Обратите внимание: на некоторых модификациях ВАЗ 2112 (с кондиционером) может использоваться дополнительное реле вентилятора, расположенное отдельно от монтажного блока.
Если предохранители и реле исправны, но вентилятор не включается, проверьте напряжение на разъёме реле. Отсоедините колодку реле К9 и подключите мультиметр к контактам 30 (постоянный «+» от аккумулятора) и 85 (масса). При включённом зажигании на контакте 30 должно быть 12 В, а на 85 – 0 В. Если напряжение отсутствует, прозвоните проводку от монтажного блока до реле, уделяя внимание участкам с повреждённой изоляцией или окисленными контактами.
Для проверки цепи управления реле подключите контрольную лампу между контактом 86 (управляющий «+» от ЭБУ) и массой. При включении зажигания и достижении температуры охлаждающей жидкости 99–105 °C лампа должна загореться. Если этого не происходит, неисправен датчик температуры или ЭБУ. Проверьте датчик, расположенный на термостате, путём его замены на заведомо исправный или измерения сопротивления при нагреве (при 100 °C сопротивление должно быть около 177 Ом).
Завершающим этапом станет проверка силовой цепи вентилятора. Отсоедините разъём вентилятора и подключите мультиметр к его контактам. При включённом реле на одном из контактов должно появиться 12 В. Если напряжение есть, но вентилятор не вращается, неисправен электродвигатель. В этом случае демонтируйте вентилятор, разберите его и проверьте щётки, коллектор и обмотки на обрыв или короткое замыкание. При отсутствии напряжения прозвоните проводку от реле до вентилятора, особое внимание уделите точке соединения проводов у левой стойки передней подвески – там часто происходит обрыв из-за вибраций.
Диагностика датчика температуры охлаждающей жидкости
Датчик температуры охлаждающей жидкости (ДТОЖ) на ВАЗ 2112 расположен на корпусе термостата или в патрубке системы охлаждения. Его сопротивление меняется в зависимости от температуры: при 20°C оно составляет 3,5 кОм, при 90°C – около 240 Ом. Для проверки потребуется мультиметр в режиме омметра и термометр с диапазоном до 100°C.
Отсоедините разъем датчика и подключите щупы мультиметра к его контактам. Сравните показания с эталонными значениями: при комнатной температуре (20–25°C) сопротивление должно быть в пределах 2,5–3,8 кОм. Если показания выходят за эти рамки, датчик неисправен.
Для проверки под нагревом погрузите датчик в емкость с водой и нагревайте ее, контролируя температуру термометром. При 80°C сопротивление должно упасть до 300–400 Ом. Если значения не соответствуют, замените датчик – его стоимость не превышает 300 рублей, а установка занимает 10 минут.
Если датчик исправен, но вентилятор не включается, проверьте сигнал на ЭБУ. Подключите мультиметр в режиме вольтметра к контакту разъема датчика (при включенном зажигании) – напряжение должно быть около 5 В. Отсутствие напряжения указывает на неисправность ЭБУ или обрыв цепи питания.
Неисправный ДТОЖ может вызывать ошибки P0115, P0116 или P0117. Считайте коды с помощью диагностического сканера или методом «перемычки» (замыкание контактов в диагностическом разъеме). Если ошибка подтверждается, замените датчик – временные решения (например, установка резистора) приведут к некорректной работе системы охлаждения.
После замены датчика сбросьте ошибки и проведите тест-драйв. Вентилятор должен включаться при температуре 95–100°C. Если проблема сохраняется, проверьте реле вентилятора и предохранитель F7 (30 А) в монтажном блоке.
Проверка электрической цепи и проводки вентилятора

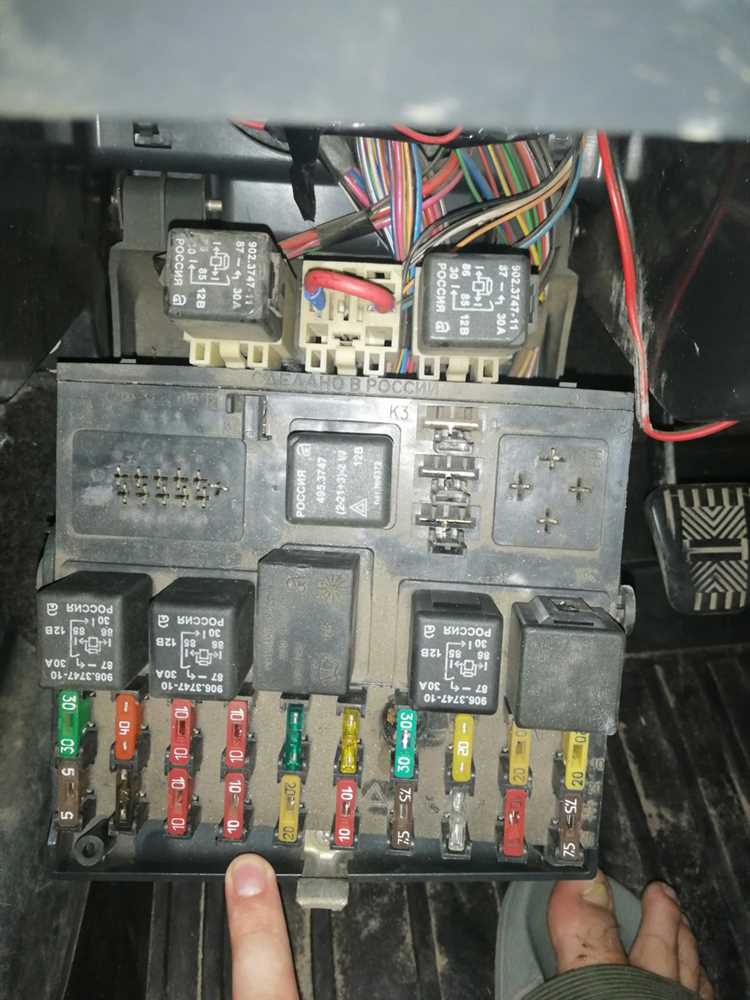

Первым шагом диагностики станет проверка предохранителя F7 (30 А) в монтажном блоке, расположенном под панелью приборов слева. Если он перегорел, замените его на новый с аналогичным номиналом – использование предохранителя с большим током приведёт к возгоранию проводки. Осмотрите корпус предохранителя на наличие оплавлений или потемнений: это указывает на короткое замыкание в цепи.
Следующий этап – проверка реле вентилятора (К9), установленного в том же монтажном блоке. Извлеките реле и подайте напряжение 12 В на контакты 85 и 86 (управляющая цепь). Если реле щёлкает, но вентилятор не включается, прозвоните контакты 30 и 87 мультиметром в режиме прозвонки. Сопротивление должно быть близким к нулю. При отсутствии щелчка замените реле на заведомо исправное.
Проверьте напряжение на разъёме вентилятора при включённом зажигании и работающем двигателе (температура охлаждающей жидкости должна превышать 100 °C). Подключите мультиметр к контактам разъёма: на одном из них должно быть 12 В (плюс), на другом – масса. Если напряжение отсутствует, прозвоните провод от реле до разъёма на обрыв. Типичные места повреждений – участки возле радиатора и в районе крепления к кузову.
Осмотрите провода на предмет окисления контактов в разъёмах. Особое внимание уделите соединению у датчика температуры охлаждающей жидкости (ДТОЖ) и блоку управления двигателем (ЭБУ). Зачистите контакты мелкозернистой наждачной бумагой и обработайте их специальным спреем для электрических соединений. Окисление часто становится причиной ложных сигналов или полного отсутствия контакта.
Проверьте целостность минусового провода вентилятора, идущего на массу кузова. Подключите один щуп мультиметра к минусовой клемме аккумулятора, второй – к корпусу вентилятора. Сопротивление не должно превышать 0,5 Ом. Если значение выше, найдите точку крепления провода к кузову и зачистите её до металла, затем затяните болт крепления.
Для проверки управляющего сигнала от ЭБУ используйте диагностический сканер или светодиодный пробник. Подключите пробник между контактом 85 реле и массой, запустите двигатель и дождитесь прогрева. При достижении температуры срабатывания (обычно 102–105 °C) светодиод должен загореться. Если сигнал отсутствует, проверьте ДТОЖ и его проводку – неисправный датчик не передаёт корректные данные в ЭБУ.
При отсутствии напряжения на разъёме вентилятора прозвоните проводку от монтажного блока до самого вентилятора. Используйте схему электропроводки ВАЗ 2112: провод от реле (контакт 87) идёт через предохранитель F7, затем через разъём Х2 (контакт 1) к вентилятору. Проверяйте каждый участок отдельно, отсоединяя разъёмы для точной локализации обрыва.
Если все элементы цепи исправны, но вентилятор не работает, проверьте сам электродвигатель. Подайте напрямую 12 В от аккумулятора на контакты вентилятора – вращение должно быть равномерным, без посторонних шумов. При отсутствии реакции замените вентилятор в сборе. В случае вращения с рывками или медленного хода очистите коллектор двигателя от графитовой пыли и проверьте состояние щёток.
Замена или ремонт электродвигателя вентилятора
Электродвигатель вентилятора ВАЗ 2112 выходит из строя из-за перегрева, износа щёток или короткого замыкания в обмотках. Первым признаком неисправности становится отсутствие вращения при подаче питания напрямую от аккумулятора (12 В). Для проверки снимите мотор, подключите его к АКБ через провода с предохранителем на 10 А – если ротор не крутится или вращается с рывками, требуется замена или ремонт. Износ щёток диагностируется визуально: их длина должна быть не менее 5 мм, а пружины – обеспечивать плотный контакт с коллектором.
Ремонт возможен при повреждении щёток или загрязнении коллектора. Разберите мотор, очистите ламели коллектора мелкозернистой наждачной бумагой (P1000), удалите угольную пыль сжатым воздухом. Замените щётки на новые (артикул 2112-1308010-10), предварительно притерев их к коллектору. Смажьте подшипники литолом-24 – избыток смазки приведёт к попаданию её на щётки и ускоренному износу. Сборку проводите в обратном порядке, обеспечив герметичность корпуса, чтобы исключить попадание влаги.
Замена мотора оправдана при обрыве обмоток или механическом повреждении ротора. Отсоедините клемму АКБ, снимите вентилятор в сборе, открутив три болта крепления (ключ на 10). Отключите разъём питания, извлеките мотор из кожуха, отжав фиксаторы. Установите новый электродвигатель (артикул 2112-1308008-10), совместив пазы на корпусе с выступами кожуха. Подключите разъём, закрепите вентилятор на радиаторе, проверьте работу на разных режимах (1-я и 2-я скорости). После установки проконтролируйте отсутствие люфта крыльчатки – он указывает на дефект подшипников.
Чистка и смазка подшипников вентилятора
Подшипники вентилятора ВАЗ 2112 изнашиваются из-за пыли, влаги и отсутствия регулярного обслуживания. Симптомы: повышенный шум, вибрация или полная остановка крыльчатки. Чистка и смазка продлевают ресурс на 30–50%, но требуют точного выполнения шагов.
Для работы понадобятся:
- Крестовая отвёртка (PH2)
- Съёмник стопорных колец или тонкие плоскогубцы
- Бензин или очиститель карбюратора (например, ABRO CC-220)
- Смазка для подшипников (Литол-24, ШРУС-4 или специализированная – Mobil Polyrex EM)
- Ветошь без ворса
- Кисть с жёсткой щетиной
Демонтаж начинайте с отключения аккумулятора. Снимите кожух вентилятора, открутив 4 болта крепления. Отсоедините разъём питания. Извлеките мотор, удерживая крыльчатку – она часто прикипает к валу. Стопорное кольцо подденьте съёмником и снимите крыльчатку, предварительно пометив её положение маркером.
Подшипники расположены в передней и задней крышках мотора. Осмотрите их: трещины, люфт более 0,2 мм или следы коррозии – повод для замены. Если дефекты отсутствуют, приступайте к чистке. Промойте подшипники бензином, вращая сепаратор пальцами. Удалите остатки старой смазки из канавок с помощью кисти. Для глубокой очистки замочите детали на 10–15 минут в очистителе карбюратора.
Сушите подшипники только сжатым воздухом или естественным путём – фен перегреет металл. Нанесите смазку тонким слоем на шарики и сепаратор, избегая избытка: излишки выдавятся при работе и притянут пыль. Для высокооборотистых узлов (вентилятор вращается до 3000 об/мин) оптимальна консистентная смазка с температурным диапазоном от -40°C до +120°C.
Сборка проводится в обратном порядке. Установите крыльчатку по меткам, зафиксируйте стопорным кольцом. Проверьте лёгкость вращения – вал должен крутиться без заеданий. Подключите разъём, закрепите кожух. После установки запустите двигатель и проконтролируйте работу вентилятора на разных режимах. Шум должен снизиться, а плавность хода – восстановиться.
Периодичность обслуживания – каждые 20–30 тыс. км или при появлении посторонних звуков. В условиях повышенной запылённости (грунтовые дороги) интервал сократите до 15 тыс. км. Избегайте использования WD-40 для смазки – она вымывается и не обеспечивает длительной защиты.
Если после чистки шум сохраняется, проверьте состояние щёток и коллектора электродвигателя. Износ щёток более 50% или подгоревший коллектор требуют замены мотора в сборе. В 80% случаев своевременная смазка подшипников устраняет проблему без дорогостоящего ремонта.
