Тиристор от транзистора чем отличается

Тиристоры и транзисторы – два фундаментальных полупроводниковых прибора, определяющих работу современной силовой электроники. Их принципиальное отличие лежит в механизме переключения: тиристор – однонаправленный управляемый ключ с фиксацией состояния, транзистор – двунаправленный или однонаправленный ключ с непрерывным управлением. В схемах на тиристорах (например, Т122-25) ток удержания составляет 5–50 мА, а время включения – 1–10 мкс, тогда как биполярные транзисторы (например, MJE13007) требуют постоянного тока базы (0,5–5 А для силовых применений) и переключаются за 0,1–1 мкс.

В схемах управления тиристоры используют импульсное управление: короткий запускающий импульс (10–100 мкс) переводит прибор в проводящее состояние, после чего он остаётся открытым до спада анодного тока ниже тока удержания. Это делает их идеальными для регулирования мощности в цепях переменного тока (диммеры, преобразователи частоты), где требуется однократное переключение за полупериод. Транзисторы же требуют постоянного сигнала управления, что увеличивает потери на управление, но обеспечивает высокую частоту коммутации (до сотен кГц для MOSFET).

Потери мощности в открытом состоянии – ещё один критический параметр. У тиристоров падение напряжения в открытом состоянии составляет 1–2 В (для приборов на 1000 В), что при токах 100 А даёт потери 100–200 Вт. У IGBT-транзисторов (например, IKW40N120T2) аналогичный показатель – 1,5–2,5 В, но при тех же токах потери снижаются за счёт возможности работы на высоких частотах с ШИМ. Для выбора элемента ключевое значение имеет динамика нагрузки: тиристоры эффективны при низких частотах (50–400 Гц), транзисторы – при высоких (1–100 кГц).

Надёжность схемы зависит от устойчивости к перенапряжениям. Тиристоры выдерживают кратковременные броски до 10-кратного номинального напряжения (например, 1200 В для прибора на 120 В), но требуют снабберных цепей (RC-цепочки 10 Ом + 0,1 мкФ) для защиты от dv/dt. Транзисторы (особенно MOSFET) чувствительны к превышению V_DS и требуют демпфирующих диодов (например, FR107) и ограничителей напряжения (TVS-диоды на 1,5×V_ном). В схемах с индуктивной нагрузкой транзисторы предпочтительнее из-за возможности активного запирания, тогда как тиристоры могут остаться открытыми при обрыве цепи управления.

Тиристор и транзистор: ключевые различия схемотехники

Основные схемотехнические различия проявляются в способе коммутации и энергопотреблении:

• Тиристор требует короткого импульса управления (единицы микросекунд) и не потребляет ток после открытия, что снижает потери в цепи управления. Однако для запирания необходимо либо прерывание тока нагрузки (например, через нуль сетевого напряжения в TRIAC), либо дополнительные схемы принудительного выключения (например, с помощью конденсатора в цепи анода).
• Транзистор нуждается в постоянном сигнале управления (ток базы для BJT или напряжение затвор-исток для MOSFET), что увеличивает рассеиваемую мощность в драйвере. Зато транзисторы обеспечивают быстрое переключение (наносекунды у MOSFET) и возможность работы на высоких частотах (до сотен кГц), тогда как тиристоры ограничены единицами кГц из-за времени восстановления.

Выбор между тиристором и транзистором диктуется характеристиками нагрузки и требованиями к КПД. Для сетевых приложений (регуляторы мощности, диммеры, пускатели) тиристоры предпочтительнее благодаря низким потерям в открытом состоянии (падение напряжения 1–2 В) и устойчивости к перегрузкам. Например, в схемах фазового управления TRIAC обеспечивает плавное регулирование мощности без дополнительных фильтров. Транзисторы же незаменимы в импульсных источниках питания (ИИП), где требуется высокая частота переключения для минимизации габаритов дросселей и конденсаторов. MOSFET с низким сопротивлением канала (R_DS(on) < 10 мОм) позволяет строить эффективные DC-DC преобразователи с КПД >95%.

Ключевые рекомендации при проектировании:

1. Для управления переменным током (нагреватели, двигатели) используйте TRIAC с опторазвязкой (например, MOC3041) и схемой детекции перехода через нуль для снижения помех.
2. В высокочастотных схемах (ИИП, инверторы) выбирайте MOSFET с быстрым временем переключения (например, SiC или GaN транзисторы) и драйвер с низким выходным сопротивлением для минимизации потерь на перезаряд затвора.
3. При работе с индуктивными нагрузками (реле, электромагниты) тиристоры требуют снабберных цепей (RC-цепочек) для подавления выбросов напряжения, а транзисторы – диодов обратного тока (например, 1N4007 для BJT или встроенных диодов в MOSFET).
4. Для точного управления малыми токами (аналоговые схемы, усилители) биполярные транзисторы (например, 2N3904) предпочтительнее из-за линейности характеристик, тогда как тиристоры в таких задачах не применяются.

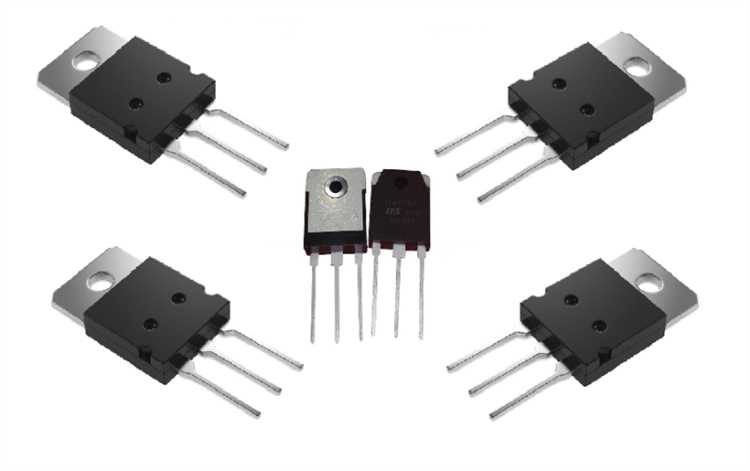

Как выбрать между тиристором и транзистором для коммутации мощных нагрузок

При коммутации нагрузок свыше 1 кВт ключевым фактором становится тепловыделение и эффективность переключения. Тиристоры (SCR, TRIAC) выдерживают токи до 10 кА и напряжения до 12 кВ, работая в режиме «включено/выключено» без промежуточных состояний. Их преимущество – низкие потери в открытом состоянии (падение напряжения 1–2 В), но они не способны к быстрому выключению без снятия анодного напряжения. Транзисторы (IGBT, MOSFET) обеспечивают частоты переключения до 100 кГц, но при токах выше 100 А требуют сложных схем управления и радиаторов из-за потерь насыщения (2–4 В для IGBT). Для нагрузок с постоянным током (двигатели, нагреватели) тиристоры предпочтительнее, для импульсных источников питания – транзисторы.

Выбор зависит от типа нагрузки и условий эксплуатации. Индуктивные нагрузки (электродвигатели, трансформаторы) создают обратные ЭДС, которые могут вывести из строя транзисторы без защитных диодов. Тиристоры здесь устойчивее: их структура выдерживает кратковременные перенапряжения до 1,5×U_ном. Однако для реверсивных схем (например, приводы с изменением направления вращения) транзисторные мосты (H-мосты) незаменимы – тиристоры требуют дополнительных цепей коммутации. Если нагрузка работает в импульсном режиме (сварка, импульсные преобразователи), транзисторы выигрывают за счет возможности широтно-импульсной модуляции (ШИМ) с частотой до 20 кГц.

Экономическая целесообразность определяется стоимостью компонентов и схемотехникой. Тиристорные сборки дешевле при токах свыше 50 А, но требуют громоздких систем охлаждения и дополнительных элементов (RC-цепочки для защиты от dv/dt). Транзисторы дороже в расчете на ампер, но позволяют сократить габариты устройства за счет высокочастотного управления. Для сетевых приложений (220/380 В) тиристоры остаются стандартом, в то время как в низковольтных системах (12–48 В) транзисторы обеспечивают лучший КПД. При выборе учитывайте: тиристоры – для простых, мощных и медленных схем; транзисторы – для динамичных, компактных и управляемых решений.

Сравнение времени переключения тиристоров и биполярных транзисторов в импульсных схемах

Время переключения – критический параметр для импульсных схем, где скорость реакции ключевого элемента определяет эффективность и потери мощности. Биполярные транзисторы (BJT) демонстрируют время включения в диапазоне 10–100 нс, зависящее от типа прибора, тока базы и нагрузки. Например, маломощные транзисторы серии 2N2222 переключаются за 20–50 нс, тогда как высоковольтные приборы, такие как MJE13007, требуют до 200 нс из-за большей площади кристалла и паразитных емкостей.

Тиристоры, в отличие от BJT, не предназначены для быстрого переключения. Время включения тиристора (t_gt) составляет 1–10 мкс для стандартных приборов (например, TYN612) и может достигать 50 мкс у высоковольтных моделей (КУ202Н). При этом время выключения (t_q) – ключевой ограничитель – варьируется от 10 до 200 мкс, что делает их непригодными для частот выше 1–5 кГц без применения специальных схем принудительной коммутации.

Биполярные транзисторы выигрывают за счет прямого управления током базы: увеличение тока базы до 1/10 от коллекторного сокращает время включения в 2–3 раза. Однако при этом растет мощность управления. В импульсных стабилизаторах на BJT (например, в обратноходовых преобразователях) оптимальным считается соотношение I_B/I_C = 0.2–0.3 для баланса между скоростью и потерями.

Тиристоры требуют импульса управления с крутым фронтом (обычно 1–5 А за 1–2 мкс) для минимизации времени включения. Однако даже при идеальном сигнале на управляющем электроде время выключения зависит от скорости рекомбинации носителей в базе, что ограничивает их применение в схемах с частотой выше 20 кГц. Для сравнения: BJT способны работать на частотах до 1 МГц при правильном выборе режима насыщения.

В схемах с индуктивной нагрузкой (например, в импульсных источниках питания) время выключения BJT критически важно. При резком снятии тока базы транзистор переходит в активный режим, что приводит к всплеску напряжения на коллекторе. Для защиты используют снабберные цепи (RC-цепочки) или диоды обратного восстановления, которые увеличивают общее время переключения на 50–100 нс. Тиристоры в таких условиях требуют схем принудительного выключения (например, с коммутирующим конденсатором), что усложняет конструкцию и снижает надежность.

Температурная зависимость времени переключения у BJT и тиристоров противоположна. У биполярных транзисторов время включения уменьшается на 10–20% при нагреве до 125°C из-за роста подвижности носителей. У тиристоров же время выключения увеличивается на 30–50% при тех же условиях, что требует запаса по частоте в высокотемпературных приложениях. Например, для тиристора КУ208Г при 25°C t_q = 100 мкс, а при 100°C – уже 150 мкс.

Для высокочастотных импульсных схем (свыше 50 кГц) BJT предпочтительнее, но требуют тщательного расчета цепей управления. Например, в схемах ШИМ-регуляторов на частоте 100 кГц используют транзисторы с временем переключения ≤50 нс (например, 2SC5706) и драйверы с выходным током ≥2 А для быстрого заряда/разряда емкости перехода. Тиристоры в таких задачах не применяются из-за фундаментальных ограничений по скорости, за исключением гибридных схем с дополнительными ключами для принудительного выключения.

Выбор между тиристором и BJT в импульсных схемах диктуется частотой и требованиями к потерям. Если частота не превышает 1 кГц, а ток нагрузки – сотни ампер, тиристоры экономически выгоднее из-за низкой стоимости и высокой перегрузочной способности. Для частот 10–100 кГц и малых токов (до 10 А) BJT обеспечивают лучший КПД и меньшие габариты. В промежуточном диапазоне (1–10 кГц) решение зависит от конкретных параметров: при токах свыше 50 А тиристоры остаются актуальными, но требуют схемотехнических ухищрений для ускорения выключения.

Особенности управления тиристорами и MOSFET-транзисторами в цепях переменного тока

Тиристоры в цепях переменного тока требуют импульсного управления с привязкой к фазе напряжения. Для включения достаточно короткого импульса тока на управляющем электроде (5–50 мкс, 50–200 мА), но после этого устройство остаётся открытым до смены полярности анодного напряжения. Это свойство делает их идеальными для регулировки мощности в нагрузке (диммеры, регуляторы оборотов двигателей) с помощью фазового управления. Однако отсутствие возможности принудительного выключения по управляющему сигналу ограничивает применение в схемах с быстродействующими процессами. Для надёжной работы в индуктивных цепях требуется снабберная цепь (RC-цепочка) для подавления коммутационных перенапряжений.

MOSFET-транзисторы в цепях переменного тока используются в составе мостовых схем (например, H-мост) или с двухполярным питанием, так как их структура несимметрична. Управление осуществляется постоянным напряжением на затворе относительно истока (обычно 10–15 В для полного открытия), что позволяет реализовать широтно-импульсную модуляцию (ШИМ) с частотой до сотен килогерц. В отличие от тиристоров, MOSFET способен мгновенно переключаться в закрытое состояние, что критично для высокочастотных приложений (инверторы, импульсные источники питания). Однако при работе с переменным током необходимо учитывать паразитный диод в структуре транзистора, который может проводить ток в обратном направлении, требуя дополнительных мер защиты (например, последовательного диода).

Ключевое отличие в схемах управления – необходимость гальванической развязки для MOSFET. В цепях переменного тока с высоким напряжением (220 В и выше) драйвер затвора должен быть изолирован от силовой части (оптопары, трансформаторы) для защиты низковольтных цепей управления. Тиристоры же часто управляются через импульсные трансформаторы или оптопары с низкой изоляцией, так как их включение происходит только в момент подачи импульса. Для MOSFET критична скорость нарастания напряжения на затворе (dV/dt), особенно при работе с индуктивной нагрузкой: слишком медленный фронт может привести к перегреву из-за длительного нахождения в линейном режиме.

В схемах с тиристорами важно учитывать время восстановления управляемости после смены полярности напряжения. Для симметричных тиристоров (симисторов) это время составляет 50–100 мкс, что ограничивает максимальную частоту коммутации. MOSFET лишены этого ограничения, но их эффективность падает при высоких напряжениях из-за роста сопротивления канала (R_DS(on)). Например, при 600 В R_DS(on) может достигать 0,5 Ом, что приводит к значительным потерям мощности. Для снижения потерь применяют параллельное включение транзисторов или переход на более дорогие SiC-MOSFET с R_DS(on) менее 0,1 Ом.

При выборе между тиристорами и MOSFET в цепях переменного тока определяющими факторами становятся частота коммутации и требования к динамике. Тиристоры незаменимы в низкочастотных приложениях (до 1 кГц) с высокими токами (сотни ампер) и напряжениями (до 10 кВ), где их простота и надёжность перевешивают недостатки. MOSFET предпочтительны для высокочастотных схем (10 кГц и выше) с необходимостью точного управления мощностью, но требуют сложных драйверов и мер по защите от перенапряжений. В гибридных схемах (например, тиристорный выпрямитель + MOSFET-инвертор) сочетаются преимущества обоих приборов, но усложняется система управления.

Почему тиристоры не подходят для высокочастотных приложений в отличие от транзисторов

Тиристоры обладают фундаментальным ограничением – временем выключения, которое составляет от 10 до 100 микросекунд в зависимости от типа (SCR, GTO, MCT). Это время определяется рекомбинацией неосновных носителей в базовых областях прибора и физически не может быть сокращено ниже определённого порога. Для сравнения: современные MOSFET и IGBT переключаются за 10–100 наносекунд, что на три порядка быстрее. При частотах выше 1–5 кГц тиристоры начинают работать в режиме неполного выключения, что приводит к росту динамических потерь, перегреву и снижению КПД до неприемлемых значений.

Гистерезис управления – ещё одно критическое ограничение. Тиристоры требуют импульса тока управления для включения, но для выключения необходимо либо снижение анодного тока ниже тока удержания, либо принудительная коммутация (в случае GTO или IGCT). В высокочастотных схемах это приводит к необходимости сложных цепей принудительного выключения, увеличивающих габариты и стоимость устройства. Транзисторы же управляются напряжением (MOSFET) или током (BJT), что позволяет реализовать простые драйверы с частотой переключения до сотен килогерц и выше без дополнительных схем коммутации.

В высокочастотных преобразователях (например, импульсных источниках питания или инверторах с ШИМ) ключевую роль играют динамические потери. У тиристоров они растут пропорционально частоте из-за длительного времени восстановления обратного сопротивления (t_rr), достигающего 20–50 мкс. Для транзисторов этот параметр составляет единицы наносекунд, что позволяет снизить потери на переключение до уровня, при котором возможна работа на частотах 50–500 кГц. Пример: в DC-DC преобразователе на 100 кГц тиристорный ключ будет рассеивать в 10–20 раз больше мощности, чем MOSFET с аналогичными статическими параметрами, что делает его применение нецелесообразным.

Расчет тепловых потерь при использовании тиристоров и IGBT-транзисторов в силовых модулях

Тепловые потери в силовых модулях определяются динамическими и статическими характеристиками полупроводниковых приборов. Для тиристоров основной вклад вносит прямое падение напряжения (V_T), достигающее 1,5–2,5 В при номинальных токах, что при токе 100 А дает потери 150–250 Вт на один прибор. IGBT-транзисторы характеризуются меньшим прямым падением (1,2–2,0 В), но дополнительными потерями на переключение, зависящими от частоты коммутации и параметров драйвера. Например, при частоте 10 кГц и токе 50 А потери на переключение IGBT могут составлять 20–50 Вт, тогда как у тиристоров они пренебрежимо малы из-за естественной коммутации.

Расчет статических потерь для тиристоров проводится по формуле P_cond = V_T × I_avg + R_d × I_rms², где V_T – пороговое напряжение, R_d – динамическое сопротивление, I_avg и I_rms – средний и действующий токи. Для IGBT аналогичная формула включает V_CE(sat) вместо V_T. Пример: для тиристора с V_T = 1,8 В, R_d = 1,2 мОм, I_avg = 80 А и I_rms = 90 А потери составят 144 Вт + 9,72 Вт = 153,72 Вт. Для IGBT с V_CE(sat) = 1,5 В и R_CE = 1,5 мОм при тех же токах – 120 Вт + 12,15 Вт = 132,15 Вт.

Динамические потери IGBT рассчитываются как P_sw = 0,5 × V_DC × I_C × (t_on + t_off) × f_sw, где V_DC – напряжение шины, I_C – ток коллектора, t_on и t_off – времена включения и выключения, f_sw – частота переключения. Для модуля на 600 В с I_C = 50 А, t_on = 100 нс, t_off = 200 нс и f_sw = 20 кГц потери составят 0,5 × 600 × 50 × (300 × 10^-9) × 20 000 = 90 Вт. Тиристоры в аналогичных режимах генерируют потери на переключение менее 5 Вт из-за отсутствия принудительной коммутации.

Тепловое сопротивление R_th(j-c) критически влияет на рассеиваемую мощность. Для тиристоров оно составляет 0,1–0,3 К/Вт, для IGBT – 0,05–0,2 К/Вт в зависимости от корпуса. При максимальной температуре кристалла T_j(max) = 125°C и температуре корпуса T_c = 80°C допустимые потери для тиристора с R_th(j-c) = 0,2 К/Вт составят (125–80)/0,2 = 225 Вт. Для IGBT с R_th(j-c) = 0,1 К/Вт – 450 Вт. Превышение этих значений требует применения радиаторов с принудительным охлаждением или снижения нагрузки.

В импульсных режимах работы тепловые потери зависят от коэффициента заполнения D. Для IGBT при D = 0,5 и f_sw = 10 кГц потери на переключение уменьшаются вдвое, но статические потери остаются пропорциональными току. Тиристоры в таких режимах демонстрируют нелинейность из-за эффекта накопления заряда, что требует корректировки расчетов с учетом времени восстановления t_q. Например, при t_q = 200 мкс и частоте 1 кГц минимальное время выключения составит 20% периода, ограничивая максимальный D.

Оптимизация тепловых режимов включает выбор приборов с минимальными V_CE(sat) или V_T, снижение частоты переключения IGBT до 5–10 кГц при высоких токах, применение драйверов с минимальными временами переключения и использование теплопроводящих материалов с λ > 3 Вт/(м·К). Для тиристоров ключевым фактором остается снижение динамического сопротивления R_d и обеспечение симметричного распределения тока в параллельных сборках.

Как реализовать защиту от перенапряжений в схемах с тиристорами и полевыми транзисторами

Перенапряжения в схемах с тиристорами и MOSFET возникают из-за индуктивных нагрузок, коммутационных процессов или внешних помех. Для тиристоров критичны скачки напряжения при выключении, особенно в цепях с индуктивностью, где энергия магнитного поля преобразуется в выброс напряжения. В MOSFET перенапряжения на стоке при быстром запирании канала могут превышать предельные значения V_DS в 2–3 раза. Основные методы защиты включают демпфирование, ограничение напряжения и шунтирование.

Для тиристоров эффективна RC-цепочка (снаббер), подключаемая параллельно прибору. Оптимальные параметры:

• Сопротивление R = 10–100 Ом (зависит от тока нагрузки);
• Ёмкость C = 0.1–1 мкФ (выбирается по формуле C = L / R², где L – индуктивность нагрузки).

RC-цепочка снижает скорость нарастания напряжения (dV/dt) и рассеивает энергию выброса. Для высоковольтных применений (600 В и выше) используют варисторы с напряжением срабатывания на 20–30% выше рабочего напряжения тиристора.

В схемах с MOSFET защита строится на ограничении напряжения на стоке. Основные решения:

1. Диод Зенера параллельно стоку-истоку с напряжением V_Z = 0.8–0.9 V_DS(max). Подходит для маломощных схем, но имеет низкую рассеиваемую мощность.
2. TVS-диод (Transient Voltage Suppressor) – быстродействующий элемент с временем срабатывания <1 нс. Выбирается по пиковому току и напряжению пробоя, например, для MOSFET на 100 В подойдёт TVS на 120–130 В.
3. Активное демпфирование с помощью дополнительного MOSFET, шунтирующего основной при превышении порога напряжения. Требует схемы управления, но эффективно для мощных устройств.

В импульсных преобразователях с MOSFET дополнительную защиту обеспечивает диод обратного восстановления (например, SiC-диод) параллельно ключу. Он предотвращает выбросы напряжения при коммутации индуктивной нагрузки, снижая пиковое значение на 30–50%. Для тиристорных схем с фазовым управлением эффективна синхронизация момента включения с нулевым напряжением сети (ZVS), что исключает скачки при коммутации.

Тестирование защиты проводят с помощью генератора импульсов напряжения (например, IEC 61000-4-5) или имитации индуктивной нагрузки. Для MOSFET проверяют напряжение на стоке при максимальной скорости переключения (dI/dt), для тиристоров – при выключении под нагрузкой. Допустимый уровень перенапряжений не должен превышать 70–80% от предельных значений прибора. В высоконадёжных системах применяют резервирование защитных элементов, например, комбинацию TVS-диода и варистора.
