Что делать если зажевало цепь на скоростном велосипеде

Зажеванная цепь – распространенная проблема, возникающая при неправильном переключении передач, износе звезд кассеты или неисправности переключателя. Чаще всего это происходит на велосипедах с 9 и более скоростями, где зазор между звездами минимален. Если цепь застряла между звездами или намоталась на кассету, попытки крутить педали только усугубят ситуацию. Первое правило: не прилагайте силу – это может повредить переключатель или петух.

Для ремонта потребуются: шестигранник на 5 мм (для ослабления крепления заднего переключателя), выжимка цепи, плоскогубцы с тонкими губками и смазка. Начните с перевода цепи на самую маленькую звезду кассеты и переднюю звезду. Если цепь застряла между звездами, попробуйте аккуратно вытянуть ее вручную, вращая шатуны назад. Если это не помогает, ослабьте крепление переключателя шестигранником и отведите его в сторону, чтобы освободить цепь.

При сильном зажевывании цепь может намотаться на втулку кассеты. В этом случае потребуется снять колесо и разобрать кассету с помощью съемника и хлыста. Перед разборкой проверьте, не повреждены ли звенья – погнутые или растянутые участки нужно заменить. После освобождения цепи осмотрите звезды на наличие заусенцев или деформаций. Если зубья стерты неравномерно, кассету или систему придется заменить.

Соберите цепь обратно, убедившись, что она правильно проходит через ролики переключателя. Проверьте натяжение: на велосипедах с задним переключателем цепь должна провисать на 1–1,5 см при нажатии пальцем. Если провисание больше, отрегулируйте натяжитель или укоротите цепь выжимкой. После сборки смажьте цепь специальным маслом для велосипедов – это снизит трение и предотвратит повторное зажевывание.

Какие инструменты понадобятся для ремонта цепи

Для восстановления зажеванной цепи на скоростном велосипеде потребуется минимальный набор инструментов, но каждый из них должен быть качественным и подходящим для конкретной модели. Основной инструмент – выжимка цепи. Выбирайте модели с металлическим корпусом и регулируемым упором, например, Park Tool CT-3.2 или Shimano TL-CN28. Они обеспечивают точное выпрессовывание пинов без перекосов, что критично для 10-, 11- и 12-скоростных систем. Избегайте пластиковых аналогов – они быстро изнашиваются и могут повредить звенья.

Дополнительно понадобятся:

• Запасные пины или замок цепи. Для односкоростных и 6–9-скоростных велосипедов подойдут универсальные замки (например, KMC Missing Link), для 10+ скоростей – только фирменные замки от производителя цепи (Shimano, SRAM, Campagnolo). Пины используйте только оригинальные: Shimano – с маркировкой «CN» и номером модели, SRAM – «PowerLink» или «PowerLock».
• Плоскогубцы с узкими губками (например, Knipex 03 02 125) – для снятия замков или выравнивания деформированных звеньев. Альтернатива – специальные щипцы для замков цепи (Park Tool MLP-1.2), которые фиксируют звено без риска проскальзывания.
• Набор шестигранников (2–6 мм) или торкс T25 – для демонтажа заднего переключателя при сильном зажевывании цепи в кассету. Инструмент должен быть из хром-ванадиевой стали, чтобы не сорвать болты.

Если цепь повреждена не только в одном месте, пригодится шаблон для проверки износа (например, Park Tool CC-3.2). Он определяет степень растяжения с точностью до 0,05 мм – критично для 11- и 12-скоростных трансмиссий, где допустимый износ не превышает 0,5%. Без этого инструмента легко ошибиться и установить новую цепь на изношенную кассету, что приведет к повторному зажевыванию.

Для финальной настройки понадобится очиститель цепи (Muc-Off C3 или Finish Line Speed Degreaser) и смазка. Выбирайте смазки по условиям эксплуатации: сухие (например, Squirt Dry Lube) – для пыльных трасс, влажные (Rock N Roll Extreme) – для дождя. Наносите смазку только на ролики, избегая попадания на пластины, чтобы не притягивать грязь. После ремонта проверьте натяжение цепи с помощью динамометрического ключа (момент затяжки замка – 10–12 Н·м для Shimano, 8–10 Н·м для SRAM).

Как определить степень повреждения зажеванной цепи

Первым шагом осмотрите цепь на наличие видимых деформаций. Проверьте каждый ролик и пластину на изгибы, трещины или сколы. Особое внимание уделите участкам, где цепь зажевалась – там часто остаются вмятины или заусенцы. Если пластины погнуты более чем на 0,5 мм, цепь требует замены, так как восстановить геометрию без потери прочности невозможно.

Оцените износ звеньев с помощью штангенциркуля. Измерьте длину 10 звеньев в растянутом состоянии: если она превышает 127,5 мм для 1/2″ цепи (или 132,5 мм для 1/8″), цепь изношена и не подлежит ремонту. Даже частичная замена поврежденных звеньев не решит проблему – остальные элементы также будут ускоренно изнашивать звезды.

Проверьте подвижность роликов. Зафиксируйте цепь и попробуйте вращать каждый ролик пальцами. Если он не крутится свободно или заедает, внутренние подшипники повреждены. Такие звенья нужно удалять, так как они создают дополнительное трение и ускоряют износ трансмиссии. Замените их на новые или вырежьте вместе с соседними, если повреждения множественные.

• Скрип или хруст при вращении педалей – признак заклинивания роликов или деформации пластин.
• Неравномерный износ зубьев на звездах указывает на то, что цепь растянута или имеет поврежденные звенья.
• Пропуск цепи при нагрузке (например, при подъеме в гору) говорит о критическом износе или деформации.

Используйте велосипедный выжимной станок для проверки прочности пинов. Вставьте цепь в станок и попробуйте выдавить пин из поврежденного звена. Если он выходит с усилием менее 5 кгс, соединение ослаблено и ненадежно. Такие звенья лучше заменить, так как они могут разойтись под нагрузкой.

После осмотра протестируйте цепь на велосипеде. Переключите передачи на всех звездах и проедьтесь на небольшой скорости. Если цепь соскакивает, заедает или издает посторонние звуки, повреждения критические. В этом случае ремонт нецелесообразен – замените цепь полностью, чтобы избежать поломки трансмиссии.

Пошаговая разборка заднего переключателя для освобождения цепи

Переведите манетку на самую маленькую звезду и сбросьте цепь с передних звёзд, чтобы снизить натяжение. Отсоедините тросик переключателя, ослабив болт крепления на корпусе – для этого используйте шестигранник на 5 мм или отвёртку, в зависимости от модели. Если тросик закис, капните на него WD-40 и подождите 2–3 минуты перед повторной попыткой. Проверьте, не заклинило ли пружину параллелограмма: нажмите на лапку переключателя в сторону больших звёзд и отпустите – она должна вернуться в исходное положение без заеданий.

Снимите цепь с роликов переключателя, аккуратно отводя её в сторону. Если цепь застряла между роликом и рамкой, не тяните за неё – это может повредить зубья. Вместо этого возьмите плоскую отвёртку и подденьте звено, одновременно поворачивая ролик против часовой стрелки. Для моделей с верхним креплением (например, Shimano Shadow или SRAM Type 2) открутите болт крепления переключателя к петуху ключом на 10 мм, удерживая переключатель от проворачивания вторым ключом. У моделей с прямым креплением (как у большинства бюджетных велосипедов) достаточно ослабить болт на 3–4 оборота, чтобы снять переключатель с оси.

Осмотрите лапку переключателя на предмет деформации: если она погнута, выровняйте её плоскогубцами, но не прикладывайте чрезмерных усилий – алюминиевые сплавы легко ломаются. Проверьте состояние роликов: износ зубьев свыше 0,5 мм или люфт в подшипниках требует замены. Смажьте ось параллелограмма и пружину консистентной смазкой (например, Shimano Premium Grease) перед сборкой, чтобы избежать скрипов и преждевременного износа. При установке переключателя на место затяните болт крепления с моментом 8–10 Н·м, используя динамометрический ключ.

Как правильно вытащить застрявшую цепь из системы переключения передач

Первым делом переключите велосипед на самую маленькую переднюю и заднюю звезды. Это снизит натяжение цепи и уменьшит риск повреждения переключателя. Если цепь застряла между кассетой и рамой или в самом переключателе, возьмите плоскогубцы с узкими губками или специальный инструмент для снятия цепи – выжимка. Захватите звено, ближайшее к месту застревания, и аккуратно потяните в сторону, противоположную направлению вращения педалей. Избегайте резких рывков: это может деформировать пластины цепи или погнуть лапку переключателя.

Если цепь заклинило в заднем переключателе, попробуйте провернуть педали назад, одновременно нажимая на манетку для переключения на большую звезду. В 80% случаев этого достаточно, чтобы цепь соскочила с места застревания. При отсутствии эффекта снимите заднее колесо: это даст доступ к зажатым звеньям. Осмотрите ролики переключателя – иногда между ними и цепью застревают мелкие камни или ветки, которые нужно удалить пинцетом или отвёрткой с плоским жалом.

Для цепей с замковым звеном (например, SRAM PowerLink или KMC Missing Link) процесс упрощается: найдите замок и разъедините его с помощью плоскогубцев или специального инструмента. Если замка нет, используйте выжимку, чтобы выдавить пин из внешней пластины звена. Работайте с тем звеном, которое находится непосредственно перед местом застревания – это позволит высвободить цепь без лишних усилий. После извлечения проверьте целостность звеньев: погнутые пластины или растянутые пины требуют замены участка цепи.

После успешного извлечения цепи очистите её от грязи и смажьте силиконовой или тефлоновой смазкой. Особое внимание уделите роликам переключателя и звездам кассеты – скопившаяся абразивная пыль ускоряет износ. Перед установкой цепи обратно убедитесь, что задний переключатель не погнут: проверьте параллельность лапки относительно кассеты, подкрутив регулировочные винты H и L при необходимости. Если цепь застревает повторно, причиной может быть несоосность петуха переключателя – требуется правка на специальном стенде или замена детали.

Способы выпрямления погнутых звеньев без специальных инструментов

Первый метод – использование плоскогубцев с узкими губками. Зажмите погнутое звено так, чтобы губки упирались в боковые пластины с обеих сторон, ближе к оси. Плавно сжимайте ручки, контролируя усилие: чрезмерное давление может деформировать пластины или ослабить заклепку. Для точности работайте с одним звеном за раз, проверяя прямолинейность после каждого нажатия. Если звено смещено вбок, попробуйте захватить его под углом, выравнивая по плоскости соседних звеньев.

Второй способ подходит для незначительных изгибов: возьмите металлический стержень диаметром 5–8 мм (например, шестигранник или болт) и подложите его под погнутое звено. Уприте стержень в твердую поверхность (наковальню, тиски, край стола) и аккуратно надавливайте на выступающие части звена ладонью или молотком с резиновой головкой. Двигайтесь от центра к краям, чтобы равномерно распределить нагрузку. Избегайте ударов по заклепкам – это может нарушить подвижность звена.

Для выправления скрученных звеньев зафиксируйте цепь между двумя деревянными брусками, зажав их в тисках или прижав коленом. Ухватитесь за соседние звенья руками и вращайте их в противоположные стороны, пока погнутое звено не встанет на место. Если цепь не поддается, нагрейте звено зажигалкой 3–5 секунд – металл станет пластичнее, но не перегревайте, чтобы не ослабить термообработку. После выпрямления проверьте подвижность: звено должно свободно сгибаться без заеданий.

Как проверить цепь на растяжение и износ после ремонта

После восстановления зажеванной цепи первым делом измерьте её фактическую длину. Используйте штангенциркуль или специальный калибр для цепей: зажмите инструмент между роликами на участке в 10 звеньев (20 пинов). У новой цепи этот отрезок составляет ровно 127 мм. Превышение на 0,5 мм указывает на критический износ – цепь требует замены, даже если визуально выглядит исправной.

Проверьте боковой люфт звеньев: зафиксируйте цепь на средней звезде кассеты и попытайтесь сместить её в стороны. Допустимый зазор – не более 0,2 мм. Если звенья «гуляют» сильнее, это признак износа пинов или втулок. На скоростных велосипедах такой люфт приводит к нечеткому переключению передач и ускоренному износу трансмиссии.

Оцените состояние роликов и пластин. На изношенной цепи ролики приобретают овальную форму, а пластины – характерные «заусенцы» по краям. Особое внимание уделите внутренним поверхностям: если на них видны глубокие канавки или металл потемнел до синеватого оттенка, цепь перегревалась – её ресурс исчерпан. Такие повреждения необратимы и требуют замены.

Используйте цепемер для быстрой диагностики. Инструмент с индикаторами 0,75% и 1% растяжения покажет степень износа за секунды. Вставьте крюк в звено и натяните цепь: если стрелка заходит за отметку 0,75%, цепь изношена на 75% и её хватит ненадолго. При превышении 1% риск повреждения звезд кассеты и системы возрастает втрое.

Прокрутите педали на весу, переключая передачи. Скрежет, проскакивание или задержка при смене скоростей – прямые признаки растяжения. На 11- и 12-скоростных системах даже минимальное растяжение критично: цепь начинает «съедать» зубья звезд уже через 500 км после появления первых симптомов. Запишите показания одометра – это поможет отслеживать динамику износа.

Сравните цепь с эталоном. Возьмите новое звено того же производителя и приложите к проверяемому участку. Разница в длине одного звена более 0,1 мм означает, что цепь растянута сверх допустимого. На горных велосипедах с 1x трансмиссией этот параметр особенно важен: из-за высоких нагрузок цепи изнашиваются быстрее, а последствия – дороже.

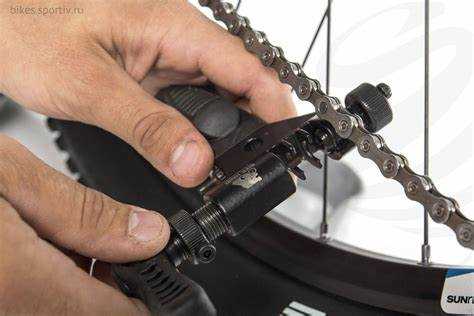

Сборка и установка цепи обратно на велосипед

Перед установкой проверьте целостность всех звеньев. Если цепь разъединялась выжимкой, убедитесь, что пины не выступают за пределы внешней пластины – допустимый выступ не более 0,1 мм. Для проверки используйте штангенциркуль или сравните с соседним звеном. Излишне выступающий пин приведёт к трению о переключатель или рамку.

Смажьте цепь перед сборкой. Нанесите каплю смазки на каждый ролик и штифты, избегая попадания на внешние пластины – это снизит риск прилипания грязи. Для скоростных велосипедов подойдут тефлоновые или восковые составы: они не притягивают пыль и работают при температурах от -10°C до +40°C. Не используйте густые смазки для подшипников – они замедлят вращение роликов.

Порядок установки зависит от типа замка:

• Для цепей с замком (например, KMC, SRAM PowerLink): совместите половинки замка, защёлкните до щелчка. Потяните цепь в разные стороны, чтобы убедиться в фиксации.
• Для цепей без замка (Shimano, Campagnolo): вставьте пин выжимкой, контролируя глубину. После установки проверьте подвижность звена – оно должно свободно изгибаться без заеданий.

Наденьте цепь на звёзды, начиная с самой большой передней. Пропустите её через рамку заднего переключателя, затем через ролики натяжителя. Убедитесь, что цепь не перекручена: внешние пластины должны быть обращены наружу на всём протяжении. Для проверки прокрутите педали назад – цепь должна двигаться плавно, без скачков.

Отрегулируйте натяжение. На велосипедах с переключателем установите цепь на самую маленькую переднюю и заднюю звёзды. Натяжитель должен находиться в среднем положении – если ролик упирается в рамку, цепь слишком длинная. Укоротите её, удалив лишние звенья. На односкоростных велосипедах натяжение регулируется смещением заднего колеса: зазор между нижней ветвью цепи и пером рамы должен составлять 10–15 мм.

После установки проведите тестовый заезд. Переключайте передачи под нагрузкой, проверяя чёткость срабатывания. Если цепь проскакивает на малых звёздах, увеличьте натяжение тросика переключателя на 0,5–1 оборот регулировочного барабана. При появлении посторонних звуков осмотрите цепь на предмет перекоса или заедания звеньев – устраните дефект до начала активной эксплуатации.

Настройка переключателей после устранения зажевывания

После восстановления цепи проверьте положение заднего переключателя: ролик натяжителя должен находиться строго под звездой кассеты, с которой начинается движение. Если цепь была повреждена, сместите переключатель на самую маленькую звезду (11–12T) и ослабьте трос, повернув регулировочный барабан на манетке против часовой стрелки до упора. Затяните винт H (high) так, чтобы ролик не задевал зубья звезды – зазор должен составлять 1–2 мм. Для проверки переключитесь на самую большую звезду (42–50T) и отрегулируйте винт L (low), исключив трение цепи о рамку переключателя.

Настройка переднего переключателя требует точной параллельности рамки относительно звезд системы. Установите цепь на среднюю звезду (если их три) или на большую (если две) и ослабьте трос. Винтом низких передач (L) отрегулируйте зазор между рамкой и цепью: 0,5–1 мм при положении на самой маленькой звезде. Винт высоких передач (H) настройте аналогично, но для большой звезды. После фиксации троса проверьте переключение: цепь должна переходить без задержек, а рамка не касаться зубьев при вращении педалей.

Если переключение остается нечетким, смажьте шарниры переключателя силиконовой смазкой и очистите звезды от грязи. При «прыжках» цепи на кассете замените изношенные ролики натяжителя – их диаметр не должен быть меньше 10 мм.

Профилактика повторного зажевывания цепи при езде

Первым шагом к предотвращению зажевывания цепи становится правильная настройка переключателей скоростей. Допустимое отклонение цепи от плоскости звезды не должно превышать 1 мм. Для проверки используйте линейку или специальный шаблон: приложите инструмент к зубьям кассеты и убедитесь, что цепь движется параллельно им. Если отклонение больше, отрегулируйте винты H и L на заднем переключателе, следуя инструкции производителя (например, для Shimano – поворот винта H по часовой стрелке на 1/8 оборота уменьшает отклонение).

Регулярная смазка цепи снижает трение и износ, но ключевое значение имеет выбор состава. Для сухих условий подойдет тефлоновая смазка (например, Finish Line Dry), наносимая тонким слоем каждые 150–200 км. В дождь используйте восковые или керамические составы (Squirt Long Lasting, CeramicSpeed) – они не притягивают грязь и сохраняют свойства до 300 км. Избегайте густых смазок типа литола: они забивают ролики цепи, увеличивая риск проскакивания.

Износ цепи и звезд – основная причина зажевывания. Контролируйте длину цепи с помощью калибра: если инструмент (например, Park Tool CC-3.2) показывает 0,75% удлинения, цепь требует замены. Для кассет и системных звезд критический износ наступает при стирании зубьев на 0,5 мм – проверяйте их штангенциркулем. Средний ресурс цепи на алюминиевых звездах – 2000–3000 км, на стальных – до 5000 км. Замена цепи вовремя продлевает срок службы трансмиссии на 30–40%.

Переключайте передачи под нагрузкой только при прямом ходе педалей. При резком переключении на подъеме или при торможении цепь не успевает перескочить на соседнюю звезду, что приводит к ее заклиниванию. Оптимальная техника: ослабьте давление на педали на 0,5–1 секунду перед переключением, затем плавно продолжите вращение. На крутых подъемах используйте комбинации передач, при которых цепь не перекашивается (например, избегайте крайних сочетаний типа 1×11 или 3×1).

Проверяйте состояние роликов заднего переключателя каждые 500 км. Изношенные ролики (с выработкой более 0,3 мм на зубьях) не удерживают цепь в натяжении, что провоцирует ее проскакивание. Заменяйте их при появлении люфта или трещин. Для моделей Shimano Deore и выше используйте ролики с подшипниками (например, Kogel или CeramicSpeed), которые снижают трение на 20–25% по сравнению со штатными пластиковыми.

Используйте цепи с замками вместо пинов, если часто разбираете трансмиссию. Замки (например, SRAM PowerLink или KMC Missing Link) выдерживают до 50 установок без потери прочности, в отличие от одноразовых пинов. При установке нового замка убедитесь, что он совместим с шириной цепи (1/8″ для односкоростных, 3/32″ для многоскоростных). После установки проверьте подвижность звеньев: цепь должна свободно изгибаться на 90° в обе стороны без заеданий.
