DAB (Digital Audio Broadcasting) антенна – это специализированное устройство для приёма цифрового радиовещания в диапазоне частот 174–240 МГц (Band III) и 1452–1492 МГц (L-Band). В отличие от аналоговых FM-антенн, DAB-приёмники работают с сигналами, закодированными по стандарту Eureka-147, что обеспечивает передачу аудио в формате MPEG-1 Audio Layer II или AAC+ с битрейтом от 80 до 320 кбит/с. Основное преимущество – устойчивость к помехам и возможность передачи дополнительных данных: текстовой информации, изображений и даже видео в формате DAB+.
Принцип работы DAB антенны основан на преобразовании электромагнитных волн в электрический сигнал, который затем декодируется приёмником. Антенны делятся на два типа: внешние (направленные или всенаправленные) и внутренние (компактные, часто с усилителем). Внешние модели, такие как Dipol 440 или Triax TDAB-100, обеспечивают стабильный приём на расстоянии до 100 км от передатчика при мощности сигнала не менее -80 дБм. Внутренние антенны, например Blaupunkt DAB-1, эффективны в радиусе 30–50 км, но требуют размещения вблизи окна или на высоте не менее 1,5 м.
Применение DAB антенн охватывает автомобильные системы, домашние аудиокомплексы и портативные приёмники. В автомобилях используются активные антенны с питанием от бортовой сети (12 В), такие как Hirschmann DAB-100, которые интегрируются с мультимедийными системами через разъём FAKRA. Для стационарных установок рекомендуются антенны с коэффициентом усиления от 5 дБи и сопротивлением 75 Ом, подключаемые к тюнерам Pure Evoke H6 или Roberts Stream 94i. В регионах с плотной застройкой или гористой местностью эффективны направленные антенны с регулируемым углом наклона, например Terra ADA-300.
Выбор DAB антенны зависит от условий приёма и требований к качеству сигнала. Для городских условий подойдут компактные модели с встроенным усилителем, а для загородных зон – внешние антенны с высоким коэффициентом усиления. Перед установкой проверьте покрытие DAB в вашем регионе через карты операторов, таких как Российская телевизионная и радиовещательная сеть (РТРС), и ориентируйте антенну на ближайший передатчик. При слабом сигнале используйте кабель с низким затуханием (RG-6 или RG-11) и избегайте резких изгибов.
Что такое DAB антенна: принцип работы и применение
DAB-антенна (Digital Audio Broadcasting) – специализированный приёмник сигналов цифрового радиовещания, работающий в диапазонах VHF III (174–240 МГц) и L-band (1452–1492 МГц). В отличие от аналогового FM-радио, DAB использует сжатие аудиоданных по стандарту MPEG Audio Layer II (MP2) или AAC+, что обеспечивает передачу до 15 каналов в одном мультиплексе с битрейтом от 64 до 384 кбит/с. Антенна преобразует электромагнитные волны в электрический сигнал, который декодируется тюнером в цифровой поток. Для стабильного приёма в городских условиях рекомендуется использовать направленные антенны с коэффициентом усиления не менее 5 дБи, а в сельской местности – всенаправленные модели с усилением 7–10 дБи.
Принцип работы DAB-антенны основан на резонансном приёме сигналов с заданной поляризацией (обычно вертикальной). Ключевые параметры: входное сопротивление – 50 или 75 Ом, ширина полосы пропускания – не менее 1,5 МГц для VHF III и 4 МГц для L-band. Для минимизации помех антенну следует устанавливать на высоте от 3 метров над уровнем земли, избегая близости к источникам электромагнитных шумов (линии электропередач, Wi-Fi-роутеры). В автомобилях применяются компактные активные антенны с встроенным усилителем на 12 В, компенсирующим потери в кабеле длиной до 5 метров.
Применение DAB-антенн охватывает стационарные и мобильные сценарии. В домашних условиях оптимальны пассивные антенны типа «волновой канал» или логопериодические для приёма на расстоянии до 50 км от передатчика. Для портативных устройств (например, DAB-радиоприёмников) используются штыревые антенны длиной 15–30 см, часто с возможностью подключения внешней антенны через разъём SMA. В Европе DAB+ (усовершенствованная версия с кодеком AAC+) вытесняет FM-радио: по данным EBU, в 2023 году покрытие DAB+ превысило 98% населения в Норвегии, Швейцарии и Великобритании. При выборе антенны критически важно учитывать частотный диапазон местных передатчиков – информацию можно получить на сайтах национальных регуляторов связи.
Какие частоты использует DAB антенна и почему они важны
DAB-антенны работают в диапазонах частот, выделенных специально для цифрового радиовещания. Основной диапазон – 174–240 МГц (Band III), используемый в Европе, Австралии и других регионах. В некоторых странах, например в Канаде и Южной Африке, применяется L-диапазон (1452–1492 МГц). Эти частоты выбраны из-за оптимального сочетания дальности распространения сигнала и устойчивости к помехам. В Band III сигнал лучше проникает через здания и рельеф, что критично для городских условий, где отражение волн от стен и металлических конструкций создает многолучевое распространение.
Выбор частотного диапазона напрямую влияет на конструкцию антенны. Для Band III подходят дипольные или логопериодические антенны с горизонтальной поляризацией, так как они обеспечивают равномерное покрытие в условиях городской застройки. В L-диапазоне требуются более компактные антенны с высоким коэффициентом усиления, поскольку сигнал на этих частотах сильнее затухает при прохождении через препятствия. Например, автомобильные DAB-антенны для L-диапазона часто выполняются в виде штыревых или патч-антенн с направленными характеристиками.
Важность правильного выбора частоты обусловлена также совместимостью с существующими сетями. В Европе Band III используется не только для DAB, но и для DVB-T (цифрового телевидения), что позволяет операторам эффективно распределять ресурсы. Однако в регионах с высокой загруженностью эфира, например в крупных мегаполисах, могут возникать помехи от других служб. В таких случаях применяют антенны с узкой диаграммой направленности или фильтры, отсекающие нежелательные частоты. Для стационарных приемников рекомендуется использовать антенны с регулируемым углом наклона, чтобы минимизировать влияние отраженных сигналов.
При выборе DAB-антенны необходимо учитывать локальные частотные планы. Например, в России для DAB+ выделены каналы в Band III (174–230 МГц), но их использование ограничено отдельными регионами. Перед установкой стоит проверить карту покрытия местных вещателей и уточнить рабочие частоты. Для мобильных устройств, таких как портативные радиоприемники, оптимальны антенны с широкополосным приемом, охватывающие весь диапазон Band III. В условиях слабого сигнала эффективность повышают активные антенны с встроенным усилителем, но их использование требует питания и может усиливать шумы при близком расположении к источникам помех.
Как устроена DAB антенна внутри: основные компоненты и их функции
DAB-антенна состоит из нескольких ключевых элементов, каждый из которых оптимизирован для приёма цифрового радиосигнала в диапазоне 174–240 МГц (Band III) или 1452–1492 МГц (L-Band). Основу конструкции составляет активный или пассивный вибратор – металлический элемент, чаще всего выполненный из алюминия или меди, с геометрией, рассчитанной на резонансную частоту. Для Band III используются дипольные или монопольные вибраторы длиной около 30–40 см, а для L-Band – укороченные варианты с согласующими цепями. Вибратор преобразует электромагнитные волны в переменный ток, который затем поступает на усилитель или непосредственно в приёмник.
Следующий критически важный компонент – согласующее устройство, или балун (balanced-unbalanced transformer). Оно обеспечивает переход от симметричного вибратора к несимметричному коаксиальному кабелю с импедансом 50 или 75 Ом, минимизируя потери сигнала и отражения. В пассивных антеннах балун часто реализован на ферритовых кольцах с обмотками, а в активных – интегрирован в схему усилителя. Неправильное согласование приводит к падению чувствительности на 3–5 дБ, что особенно заметно в условиях слабого сигнала.
Активные DAB-антенны оснащены встроенным малошумящим усилителем (LNA) с коэффициентом усиления 10–25 дБ. Усилитель компенсирует потери в кабеле и повышает отношение сигнал/шум, что критично для стабильного приёма в городских условиях или при удалении от передатчика. В качественных моделях используются GaAs-транзисторы или специализированные микросхемы (например, MAX2659), работающие в диапазоне до 3 ГГц. Питание усилителя осуществляется по коаксиальному кабелю (phantom power) напряжением 5–12 В, что исключает необходимость в отдельном источнике.
Для защиты от помех и статического электричества в антенну встраивают фильтры нижних частот (ФНЧ) или полосовые фильтры, отсекающие сигналы вне рабочего диапазона. Например, в антеннах для Band III применяются LC-цепи с частотой среза около 250 МГц, блокирующие FM-радио и телевизионные сигналы. В автомобильных моделях дополнительно устанавливают газовые разрядники или варисторы, предотвращающие повреждение электроники при грозовых разрядах. Отсутствие фильтрации может привести к интермодуляционным искажениям, особенно в зонах с высокой плотностью передатчиков.
Корпус антенны выполняет не только защитную, но и функциональную роль. В наружных моделях используются диэлектрические материалы (поликарбонат, стеклонаполненный полиамид) с низким коэффициентом поглощения радиоволн. Внутренние антенны для помещений часто имеют компактный дизайн с печатными вибраторами на гибкой подложке (FPC), что позволяет интегрировать их в малогабаритные устройства. Для улучшения направленных свойств в некоторые конструкции добавляют рефлекторы – металлические пластины или сетки, отражающие сигнал к вибратору и увеличивающие коэффициент усиления на 2–4 дБ.

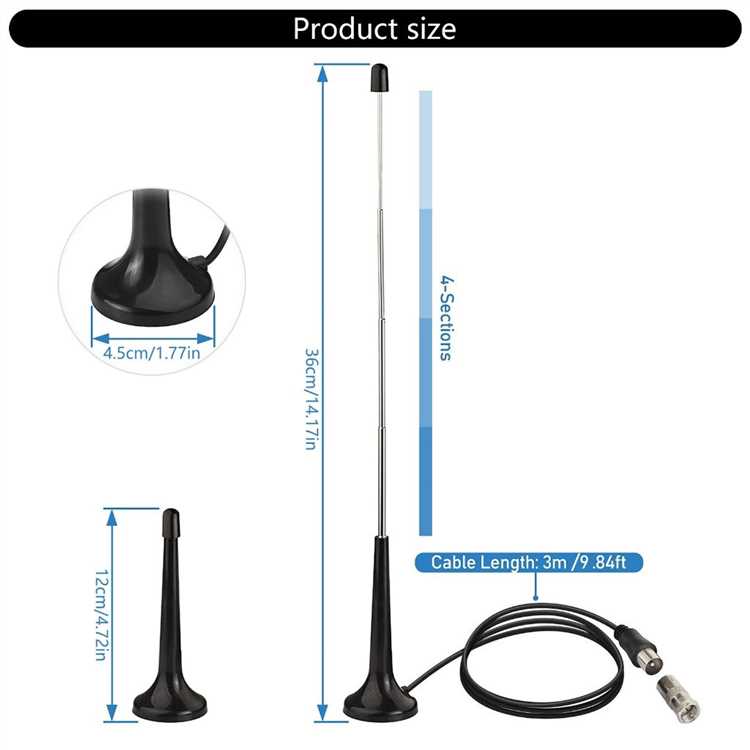

В чем отличие DAB антенны от FM и как это влияет на качество приема
DAB (Digital Audio Broadcasting) и FM (Frequency Modulation) работают в разных частотных диапазонах, что напрямую влияет на конструкцию антенн. FM-антенны рассчитаны на прием аналогового сигнала в диапазоне 87,5–108 МГц, где длина волны составляет около 3 метров. DAB использует цифровой сигнал в диапазонах Band III (174–240 МГц) и L-Band (1452–1492 МГц), где длина волны короче – от 1,25 до 0,2 метра. Это требует антенн с меньшими физическими размерами и более точной настройкой на частоты, особенно в L-Band, где сигнал сильнее подвержен затуханию из-за препятствий.
Основные отличия антенн:
- Поляризация: FM-антенны чаще используют горизонтальную поляризацию, а DAB – вертикальную или смешанную. Неправильная поляризация снижает уровень сигнала на 10–20 дБ, что критично для цифрового вещания, где даже небольшие потери приводят к «заиканию» или полной потере канала.
- Ширина полосы: DAB-антенна должна охватывать весь рабочий диапазон (например, 174–240 МГц для Band III), тогда как FM-антенна может быть узкополосной. Широкополосные антенны для DAB сложнее в производстве и требуют компенсации импеданса для минимизации отражений сигнала.
- Усиление: Для DAB важнее не максимальное усиление, а равномерность АЧХ (амплитудно-частотной характеристики). FM-антенны могут иметь пики усиления на отдельных частотах, но для DAB это приведет к искажениям из-за цифровой природы сигнала.
Качество приема зависит от способа модуляции. FM использует аналоговую ЧМ (частотную модуляцию), где помехи проявляются как шум или треск. DAB передает данные в виде цифровых пакетов с коррекцией ошибок (COFDM), поэтому при слабом сигнале звук либо воспроизводится без искажений, либо пропадает полностью. Это означает, что DAB-антенна должна обеспечивать стабильный сигнал с уровнем не ниже -80 дБм для Band III и -70 дБм для L-Band, иначе прием будет прерывистым. В городских условиях с многоэтажной застройкой DAB-антенна с направленной диаграммой (например, логопериодическая) эффективнее всенаправленной FM-антенны.
Практические рекомендации по выбору:
- Для стационарного приема DAB в загородной зоне используйте внешнюю антенну с усилением 5–10 дБ и вертикальной поляризацией. В городе подойдет комнатная антенна с активным усилителем, но ее нужно размещать у окна, избегая металлических конструкций.
- Если прием FM стабилен, а DAB «заикается», проверьте кабель и разъемы – цифровой сигнал чувствителен к потерям. Используйте кабель с волновым сопротивлением 75 Ом (например, RG-6) и длиной не более 15 метров.
- При слабом сигнале DAB в Band III попробуйте антенну с переключаемой поляризацией или добавьте рефлектор (металлическую пластину за антенной) для увеличения усиления на 3–5 дБ.
Где лучше устанавливать DAB антенну для стабильного сигнала
Для внутренней антенны критически важна ориентация и отсутствие экранирующих объектов. Размещайте её у окна, выходящего в сторону передатчика, на подоконнике или стене без плотных штор и металлических жалюзи. Если окно застеклено энергосберегающими стеклопакетами с металлическим напылением, эффективность приёма падает на 50–70% – в этом случае используйте внешнюю антенну или выносите внутреннюю на балкон. В многоэтажных домах сигнал лучше ловится на верхних этажах (с 5-го и выше), где уровень помех от соседних зданий минимален.
- На крыше автомобиля: крепите антенну ближе к центру крыши, избегая зон над двигателем или багажником – металлические элементы кузова искажают диаграмму направленности. Для легковых машин оптимальная высота установки – 15–25 см от поверхности крыши.
- В загородном доме: монтируйте антенну на мачте высотой 6–10 метров, если ретранслятор находится на расстоянии более 30 км. Используйте направленные антенны с коэффициентом усиления от 5 дБ для компенсации затухания сигнала.
- В помещениях с плохим приёмом: подключайте антенну через усилитель с регулируемым коэффициентом усиления (например, 15–25 дБ), но избегайте переусиления – это приводит к интермодуляционным искажениям.
Какие типы DAB антенн существуют и как выбрать подходящую модель
DAB-антенны делятся на три основных типа: комнатные, наружные и автомобильные. Комнатные модели компактны, подходят для стационарного использования в помещениях с хорошим уровнем сигнала. Их эффективность зависит от расположения: близость к окну или внешней стене увеличивает качество приёма. Наружные антенны устанавливаются на крышах или балконах, обеспечивая стабильный сигнал даже в зонах с низким покрытием. Автомобильные антенны интегрируются в корпус машины или крепятся на магнитное основание, оптимизированы для работы в движении.
Комнатные антенны часто оснащаются усилителями, компенсирующими потери сигнала в помещении. Мощность усилителя варьируется от 10 до 30 дБ – выбор зависит от удалённости от передающей вышки. Например, для квартиры в 10 км от ретранслятора достаточно 15 дБ, а в 30 км потребуется 25–30 дБ. При этом избыточное усиление может вызвать перегрузку тюнера, ухудшая качество звука.
Наружные антенны классифицируются по направленности: всенаправленные и направленные. Всенаправленные (например, дипольные) принимают сигнал со всех сторон, подходят для городских условий с несколькими вышками. Направленные (логопериодические или Yagi) фокусируются на одном источнике, обеспечивая максимальное усиление в 10–15 дБи. Их используют в сельской местности, где сигнал слабый и идёт с одного направления.
Автомобильные антенны бывают активными и пассивными. Активные модели содержат встроенный усилитель (обычно 12–24 В), питающийся от бортовой сети. Пассивные не требуют питания, но их эффективность ниже – приём ухудшается на скорости свыше 100 км/ч из-за доплеровского сдвига. Для дальних поездок предпочтительны активные антенны с коэффициентом усиления 18–22 дБ.
При выборе антенны учитывайте частотный диапазон. DAB+ в Европе работает на 174–240 МГц (Band III), в Австралии – на 174–230 МГц, а в некоторых странах используется L-диапазон (1452–1492 МГц). Антенна должна поддерживать нужный диапазон: например, модели для Band III не подойдут для L-диапазона без дополнительных элементов. Проверяйте спецификации – некоторые универсальные антенны покрывают оба диапазона.
Материал антенны влияет на долговечность и качество приёма. Алюминиевые и медные элементы устойчивы к коррозии, подходят для наружного монтажа. Пластиковые корпуса с металлическим напылением дешевле, но менее надёжны – со временем напыление стирается, снижая эффективность. Для автомобильных антенн важен гибкий кабель с низкими потерями (например, RG-58 или RG-174), чтобы избежать затухания сигнала на длинных участках.
Крепление антенны должно соответствовать условиям эксплуатации. Наружные модели комплектуются кронштейнами для монтажа на мачты диаметром 30–50 мм или стены. Комнатные антенны часто имеют подставки или присоски для крепления на окна. Автомобильные варианты оснащаются магнитными основаниями (для временной установки) или врезными креплениями (для постоянного монтажа). Убедитесь, что крепёж выдерживает ветровые нагрузки – для наружных антенн минимальная устойчивость к ветру должна быть 120 км/ч.
Перед покупкой проверьте совместимость антенны с тюнером. Некоторые модели требуют симметричного подключения (балун), другие работают с несимметричным кабелем. Импеданс антенны должен совпадать с входным сопротивлением тюнера (обычно 50 или 75 Ом). Для проверки используйте анализатор спектра или тестовый приёмник – отражённая мощность (КСВ) не должна превышать 2:1. В противном случае сигнал будет искажаться, а тюнер может выйти из строя.
