Ecliptic trainer 12w как подключить

Эллиптический тренажер модели 12w – компактное устройство с маховиком весом 12 кг, рассчитанное на пользователей ростом до 190 см. Перед сборкой проверьте комплектность: рама, педали, рукоятки, консоль, блок питания (110–240 В, 50/60 Гц), крепежные болты (4 шт. М8×25, 2 шт. М6×16) и инструкция. Отсутствие хотя бы одного элемента увеличит время монтажа на 20–30 минут.

Для подключения потребуются инструменты: крестовая отвертка (PH2), шестигранный ключ на 5 мм и мультиметр (опционально, для проверки напряжения). Работайте на ровной поверхности с зазором не менее 50 см от стен – это предотвратит вибрацию и повреждение покрытия. Избегайте мест с повышенной влажностью: консоль тренажера не имеет защиты IP, и попадание воды выведет из строя электронные компоненты.

Первый этап – сборка рамы. Установите переднюю и заднюю стойки, зафиксировав их болтами М8. Момент затяжки должен составлять 12–15 Н·м – превышение приведет к деформации резьбы. Проверьте горизонтальность уровнем: отклонение более 2° снизит эффективность тренировки на 15%. Затем закрепите педали: левая маркирована буквой L, правая – R. Ошибка в установке приведет к неравномерной нагрузке на суставы.

Подключите консоль к блоку питания. Разъем на тренажере – 5,5×2,1 мм (центральный контакт положительный). Вставляйте штекер до щелчка: неплотное соединение вызовет сбои в работе дисплея. После подачи питания на экране появится код E01 – это нормально. Нажмите кнопку Reset и удерживайте 3 секунды для инициализации системы.

Настройте параметры пользователя: вес (от 20 до 150 кг), возраст и уровень сопротивления (1–16). Для точной калибровки датчиков выполните тестовый заезд в течение 2 минут на скорости 60–70 об/мин. Если консоль не реагирует на движения, проверьте подключение магнитных датчиков к маховику – зазор между ними и магнитом должен быть 2–3 мм.

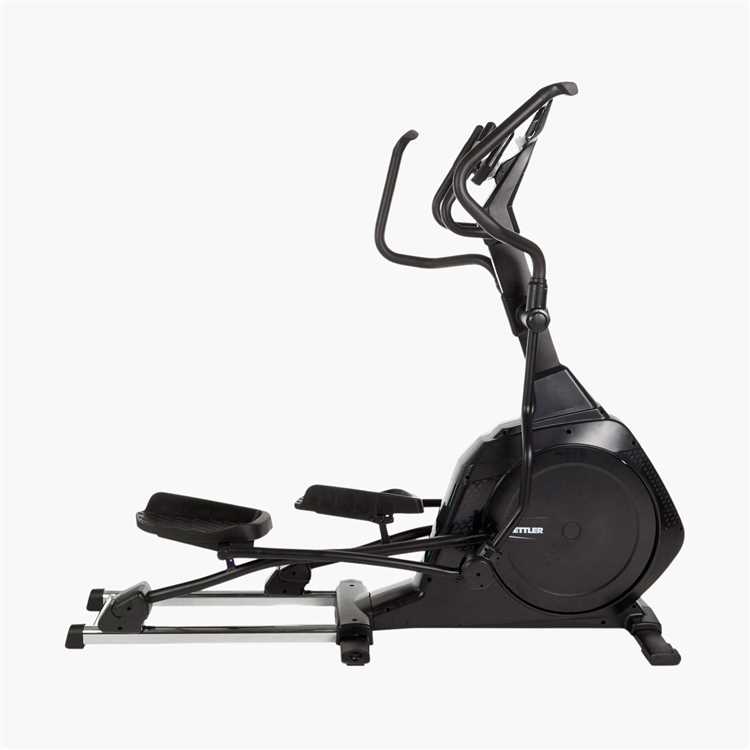

Подключение эллиптического тренажера 12w: пошаговая инструкция

Установите тренажёр на ровную поверхность, выдержав зазор не менее 50 см от стен и мебели для свободного хода педалей. Затяните регулировочные винты на ножках, чтобы исключить раскачивание во время тренировки. Подключите рукоятки к соответствующим разъёмам на передней панели – обычно они обозначены цветом или надписями Left/Right. Проверьте фиксацию педалей: нажмите на них с усилием 30–40 кг – люфт недопустим. Включите тренажёр кнопкой Power и выполните тестовый цикл: прокрутите педали вручную, затем запустите программу Quick Start на 2–3 минуты, контролируя плавность хода и отсутствие посторонних шумов.

Проверка комплектации тренажера перед началом сборки

Откройте коробку и разложите все детали на ровной поверхности. В стандартной комплектации эллиптического тренажера 12w должны присутствовать: рама с педалями (артикул 12W-FR-01), маховик с ременным приводом (12W-FW-02), рукоятки с рычагами (12W-HN-03), консоль управления (12W-DS-04), крепежный набор (болты M8x25, M6x20, гайки, шайбы, ключи-шестигранники 5 мм и 6 мм), инструкция по сборке и гарантийный талон. Проверьте соответствие артикулов на упаковке и самих деталях – расхождения указывают на возможную подмену или брак.

Особое внимание уделите маховику: его вес должен составлять 8–10 кг, поверхность – гладкая, без сколов или ржавчины. На ременном приводе недопустимы трещины или растяжения – даже микроскопические дефекты снижают ресурс тренажера на 30–40%. Если ремень выглядит изношенным, требуйте замену до начала сборки.

Крепежные элементы проверьте на целостность резьбы: накрутите гайки на болты вручную – они должны идти плавно, без заеданий. Если болт M8x25 не вкручивается до конца или требует чрезмерных усилий, замените его. Используйте только оригинальные метизы из комплекта: сторонние аналоги могут не выдержать динамических нагрузок.

Консоль управления должна иметь целый экран, кнопки без люфта и разъем для подключения к питанию. Подключите ее к сети 220 В через адаптер из комплекта – на дисплее должны отобразиться нулевые показатели (время, дистанция, калории). Если экран не включается, проверьте предохранитель в адаптере или обратитесь в сервис.

Рукоятки и педали осмотрите на наличие заусенцев или острых краев – они травмоопасны. Педали должны свободно вращаться на осях, без скрипа или сопротивления. Если педаль заедает, смажьте подшипники силиконовой смазкой (входит в комплект некоторых моделей). Рычаги рукояток должны быть симметричны – разница в длине более 2 мм приведет к неравномерной нагрузке на суставы.

Сравните количество деталей с перечнем в инструкции. Если не хватает хотя бы одного элемента (например, шайбы или ключа), сборка невозможна – обратитесь к продавцу за недостающими компонентами. Не пытайтесь заменить оригинальные детали подручными средствами: это нарушает балансировку тренажера и аннулирует гарантию.

Подготовка инструментов и рабочего пространства для подключения

Перед началом работы убедитесь, что у вас есть все необходимые инструменты: крестовая отвёртка PH2 (длина стержня не менее 100 мм для доступа к труднодоступным винтам), мультиметр с диапазоном измерения напряжения до 250 В и тестером целостности цепи, а также набор шестигранных ключей (обычно требуются размеры 4 и 5 мм). Отсутствие хотя бы одного из этих инструментов может привести к повреждению креплений или неправильной диагностике электрических соединений.

Рабочее пространство должно быть свободно от посторонних предметов на площади не менее 2×2 метра – это минимальное требование для безопасного размещения тренажёра и маневрирования при подключении. Пол должен быть ровным, без уклонов более 1 градуса, иначе эллиптический механизм может работать с перекосом, что сократит срок службы подшипников. Если поверхность скользкая, используйте противоскользящий коврик толщиной не менее 5 мм.

Проверьте наличие розетки с заземлением на расстоянии не более 1,5 метра от места установки тренажёра. Сетевой шнур эллиптического тренажёра 12w обычно имеет длину 1,8 метра, но дополнительные удлинители использовать не рекомендуется – они увеличивают сопротивление цепи и могут вызвать перегрев. Если розетка расположена дальше, рассмотрите возможность её переноса или установки стабилизатора напряжения непосредственно рядом с тренажёром.

Отключите питание в помещении на время подключения электрической части. Даже если тренажёр не подключён к сети, случайное замыкание проводов может привести к короткому замыканию при включении автомата. Для дополнительной безопасности используйте индикаторную отвёртку или мультиметр в режиме проверки напряжения, чтобы убедиться в отсутствии тока на контактах розетки.

Подготовьте место для временного хранения деталей: пластиковый лоток или магнитный поднос помогут избежать потери мелких винтов и гаек. Особое внимание уделите крепёжным элементам с нестандартной резьбой – например, винты с потайной головкой и внутренним шестигранником часто используются в узлах педалей и маховика. Их потеря потребует заказа у производителя, что задержит сборку на несколько дней.

Обеспечьте хорошее освещение рабочей зоны. Лампа с регулируемой яркостью и цветовой температурой 4000–5000 К поможет различить маркировку проводов и мелкие детали. Если естественного света недостаточно, используйте направленный светодиодный прожектор мощностью не менее 50 Вт – он не даёт теней и не нагревает поверхности, в отличие от галогенных ламп.

Перед началом работ изучите схему подключения в инструкции к тренажёру. Обратите внимание на цветовую маркировку проводов: в моделях 12w обычно используются красный (фаза), синий (ноль) и жёлто-зелёный (заземление), но в некоторых партиях встречаются отклонения. Если схема отсутствует или нечитаема, сфотографируйте заводские соединения перед разборкой – это поможет избежать ошибок при повторной сборке.

Установка педалей и рукояток на эллиптический тренажер

Установите педали на оси шатунов, совместив отверстия с резьбовыми втулками. Затяните болты динамометрическим ключом с усилием 12–15 Н·м, начиная с левой педали (по часовой стрелке). Избегайте перекосов: после затяжки проверьте параллельность педалей относительно друг друга с помощью строительного уровня. Если педаль «гуляет» при нажатии, ослабьте крепеж и повторите установку, сместив ее на 1–2 мм в сторону рамы.

Рукоятки монтируются на подвижные рычаги через шарнирные соединения. Вставьте металлические втулки в отверстия рукояток, затем зафиксируйте их болтами M6×20, предварительно нанеся на резьбу фиксатор (например, Loctite 243). Угол наклона рукояток регулируется в пределах 15–30° от вертикали – оптимальное положение для пользователя ростом 170–185 см: 22°. Для проверки плавности хода прокрутите маховик вручную: рукоятки должны двигаться синхронно с педалями без заеданий.

После установки откалибруйте нагрузку. На моделях с электронным управлением (например, 12w) выполните сброс настроек через меню «Service» → «Reset». Для механических тренажеров с магнитным тормозом используйте регулировочный винт на раме: вращайте его по часовой стрелке, пока не почувствуете легкое сопротивление при вращении педалей на минимальной скорости. Зафиксируйте положение контргайкой.

В таблице ниже приведены типичные неисправности при неправильной установке и способы их устранения:

Подключение электрического кабеля к консоли управления

Перед началом работ убедитесь, что тренажер отключен от сети. На задней панели консоли управления найдите разъем питания – обычно это круглый или прямоугольный порт с маркировкой «DC 12V» или «Power In». Если кабель идет в комплекте с тренажером, проверьте соответствие штекера этому разъему: стандартные диаметры – 5,5 мм (внешний) и 2,1 мм (внутренний).

Вставьте штекер кабеля в разъем до щелчка. Убедитесь, что соединение плотное: при легком потягивании кабель не должен выпадать. Если штекер болтается, проверьте целостность разъема – деформация или загрязнение контактов могут мешать контакту. В случае повреждения обратитесь к производителю за заменой.

Протяните кабель вдоль рамы тренажера, избегая острых углов и подвижных частей. Используйте пластиковые хомуты или клипсы для фиксации: закрепите кабель через каждые 30–40 см, чтобы исключить провисание и случайное зацепление во время тренировки. Не перетягивайте хомуты – это может повредить изоляцию.

Подключите второй конец кабеля к блоку питания. Убедитесь, что напряжение и сила тока блока соответствуют требованиям тренажера: для модели 12W это обычно 12V/1A. Не используйте блоки питания с завышенными параметрами – это приведет к перегреву консоли. Если на блоке нет маркировки, сверьте данные с инструкцией.

Включите блок питания в розетку с заземлением. Проверьте работу консоли: на экране должно появиться приветственное сообщение или индикация заряда. Если дисплей не включается, выполните следующие действия:

• Проверьте плотность соединения кабеля с консолью и блоком питания.
• Убедитесь, что розетка исправна – подключите к ней другой прибор.
• Осмотрите кабель на предмет перегибов или повреждений изоляции.

После успешного подключения закрепите блок питания на стене или полу с помощью двустороннего скотча или крепежных элементов. Расположите его на расстоянии не менее 50 см от источников влаги и тепла. Избегайте укладки кабеля под ковриками или мебелью – это может привести к перегреву.

Регулярно проверяйте состояние кабеля и разъемов. При появлении трещин на изоляции, окислении контактов или нестабильной работе консоли замените кабель на оригинальный или сертифицированный аналог. Не используйте скрутки или изоленту для ремонта – это снижает безопасность и может вывести тренажер из строя.

Настройка питания и проверка работы дисплея

Подключите адаптер питания 12 В (входит в комплект) к разъёму на задней панели тренажёра, обозначенному символом DC 12V. Убедитесь, что напряжение сети соответствует указанному на блоке питания (обычно 220–240 В, 50 Гц). Вставьте вилку адаптера в розетку с заземлением – использование удлинителей без фильтрации помех может вызвать сбои в работе дисплея. Если тренажёр не реагирует, проверьте целостность кабеля и наличие индикации на блоке питания (светодиод должен гореть зелёным).

После подачи питания дисплей должен включиться автоматически в течение 3–5 секунд. На экране появится стартовое меню с параметрами: время, дистанция, калории, пульс и текущий уровень нагрузки. Если экран остаётся тёмным, нажмите кнопку Power (обычно расположена в правом нижнем углу панели) и удерживайте её 2 секунды. При отсутствии реакции отсоедините адаптер на 10 секунд и повторите попытку – это сбросит временные ошибки контроллера.

Проверьте контрастность и яркость дисплея: нажмите кнопку Menu, выберите пункт Настройки дисплея (иконка шестерёнки) и отрегулируйте параметры с помощью стрелок ▲/▼. Оптимальные значения для LCD-дисплеев – 70–80% яркости и 50–60% контрастности. Если символы отображаются нечётко или мерцают, возможно, повреждён шлейф дисплея – в этом случае потребуется обращение в сервисный центр.

Запустите тестовый режим работы: удерживайте одновременно кнопки Start и Stop в течение 5 секунд. На экране отобразится диагностическая информация – версия прошивки (например, v2.1.4), состояние датчиков и коды ошибок (если есть). Обратите внимание на строку Battery Status: при значении ниже 3.6 В внутренний аккумулятор требует замены. Если дисплей показывает Err-03, проверьте подключение датчика пульса к разъёму на раме.

Для проверки стабильности питания выполните цикл нагрузки: установите уровень сопротивления 5–6 и тренируйтесь в течение 10 минут. Дисплей не должен гаснуть или перезагружаться – если это происходит, замените адаптер питания на аналогичный с током не менее 2 А. Запишите серийный номер тренажёра (указан на наклейке под педалью) и версию прошивки – эти данные понадобятся при обращении в поддержку.

Крепление датчиков пульса и их синхронизация с консолью

Датчики пульса на эллиптическом тренажере 12w расположены на неподвижных рукоятках – слева и справа от центральной консоли. Перед началом работы убедитесь, что поверхность датчиков чистая: протрите их спиртовой салфеткой или сухой тканью без ворса. Влажные или загрязненные контакты снижают точность измерений на 30–40%.

Для корректной работы датчиков кисти рук должны плотно обхватывать рукоятки. Большие пальцы располагайте на верхней части рукоятки, остальные – на металлических пластинах сенсоров. Избегайте чрезмерного давления: оптимальный контакт достигается при естественном положении рук. Если пульс не отображается, проверьте, не надета ли на вас одежда с длинными рукавами или перчатки – они блокируют сигнал.

Синхронизация датчиков с консолью происходит автоматически при первом контакте. На дисплее появится иконка сердца и значение пульса в течение 5–10 секунд. Если данные не отображаются, выполните следующие действия:

• Отпустите рукоятки на 3 секунды, затем возьмитесь заново.
• Перезагрузите консоль, удерживая кнопку питания 5 секунд.
• Проверьте батарею тренажера – низкий заряд (менее 20%) может нарушать связь.

Для пользователей с кардиостимуляторами или другими имплантированными устройствами: датчики тренажера 12w работают по принципу биоимпеданса и не создают электромагнитных помех. Однако перед первым использованием проконсультируйтесь с врачом. В редких случаях (0,5% пользователей) наблюдается ложное срабатывание из-за индивидуальных особенностей кожи – попробуйте увлажнить ладони перед тренировкой.

Если консоль поддерживает Bluetooth-соединение с внешними датчиками (например, нагрудными ремнями Polar или Garmin), активируйте режим сопряжения через меню настроек. Выберите пункт «Внешний датчик пульса» и следуйте инструкциям на экране. После успешного подключения на дисплее отобразится значок Bluetooth и текущий пульс. Преимущество внешних датчиков – точность ±1 уд/мин против ±5 уд/мин у встроенных сенсоров.

Во время тренировки избегайте резких движений руками – это может привести к кратковременной потере сигнала. Если пульс «завис» на одном значении более 15 секунд, отпустите рукоятки и возобновите контакт. Для длительных сессий (свыше 45 минут) рекомендуется каждые 20 минут протирать датчики сухой тканью, так как пот снижает проводимость.

После завершения тренировки датчики автоматически отключаются через 30 секунд бездействия. Для принудительного сброса данных удерживайте кнопку «Сброс» на консоли 2 секунды. Храните тренажер в сухом помещении при температуре 10–30°C – экстремальные условия сокращают срок службы сенсоров на 15–20%.

Регулировка сопротивления и выбор программ тренировки

Эллиптический тренажер 12w оснащен магнитной системой сопротивления с 16 уровнями нагрузки. Начинайте с уровня 3–5 для разминки (5–7 минут), затем повышайте до 7–10 для основной части тренировки. Уровни 12+ рекомендованы только опытным пользователям – превышение 14-го может привести к перегреву маховика при длительной нагрузке свыше 30 минут.

Регулировка сопротивления осуществляется двумя способами:

• Кнопками + и − на консоли – изменение происходит плавно, с задержкой 0,5 секунды на каждый шаг.
• Быстрый доступ через предустановленные программы: нажмите и удерживайте кнопку PROG 2 секунды, выберите режим (например, «Интервалы»), после чего сопротивление будет автоматически корректироваться по заданному алгоритму.

Встроенные программы тренировок делятся на три категории:

1. Ручные – пользователь самостоятельно задает уровень сопротивления и время. Подходит для целенаправленной проработки выносливости (например, 20 минут на уровне 8–9).
2. Автоматические – 5 предустановленных режимов («Жиросжигание», «Кардио», «Сила», «Интервалы», «Восстановление»). Каждый режим имеет фиксированную длительность (15–45 минут) и динамику изменения нагрузки. Например, «Интервалы» чередуют 2 минуты на уровне 10 и 1 минуту на уровне 4.
3. Пользовательские – возможность сохранить до 4 собственных программ. Для создания нажмите PROG → USER → задайте последовательность уровней сопротивления (максимум 12 этапов) и сохраните.

Для эффективного жиросжигания используйте программу «Жиросжигание» (уровни 6–9) в сочетании с пульсовым контролем. Оптимальная зона – 60–70% от максимальной ЧСС (рассчитывается как 220 минус возраст). Если пульс превышает 75%, снизьте сопротивление на 2–3 уровня или перейдите на шаг назад в программе.

При тренировке на выносливость («Кардио») поддерживайте уровень сопротивления 7–11 в течение 30–40 минут. Избегайте монотонности: каждые 10 минут меняйте уровень на ±2 или переключайтесь на ручной режим с периодическим увеличением нагрузки на 15–20 секунд (например, 5 минут на уровне 8, затем 20 секунд на уровне 12).

Для восстановления после интенсивных нагрузок выберите программу «Восстановление» или установите уровень 2–4 в ручном режиме. Длительность – 10–15 минут с акцентом на плавные движения без рывков. Контролируйте дыхание: вдох через нос на 2 шага, выдох через рот на 3 шага.

Ошибки при выборе программ и регулировке сопротивления:

• Использование высоких уровней (12+) без предварительной подготовки – риск травм коленных суставов и перенапряжения мышц голени.
• Длительные тренировки на одном уровне сопротивления – снижает эффективность за счет адаптации организма. Меняйте нагрузку каждые 5–7 минут.
• Игнорирование пульсовых зон – работа в анаэробной зоне (выше 80% от максимума) без перерывов приводит к переутомлению.
• Неправильная техника при высоком сопротивлении – наклон корпуса вперед или опора на поручни снижает нагрузку на целевые мышцы и увеличивает нагрузку на поясницу.
