Резонансная частота динамика – ключевой параметр, влияющий на качество звучания и долговечность акустической системы. Она определяет нижнюю границу воспроизводимых частот и зависит от конструкции подвеса, массы диффузора и жесткости подвеса. Стандартный метод измерения – подача синусоидального сигнала с генератора низких частот и фиксация пика импеданса. Для большинства динамиков малого и среднего размера резонансная частота лежит в диапазоне 30–100 Гц, у сабвуферных моделей – 20–50 Гц.

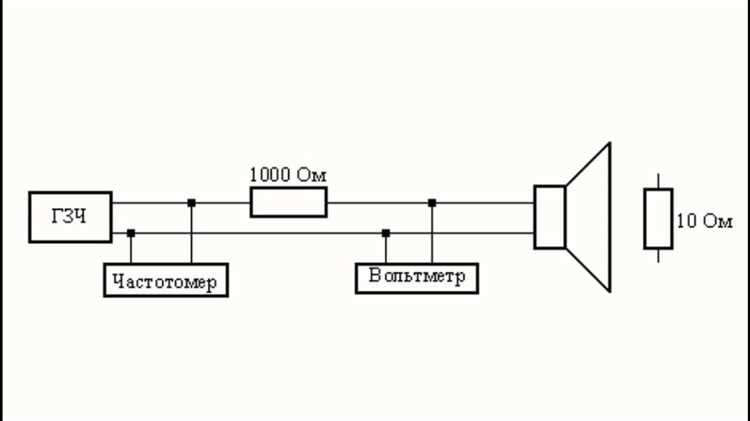

Для точного измерения потребуется: генератор сигналов с шагом 1 Гц, усилитель мощности (или активный кроссовер), мультиметр с функцией измерения переменного напряжения и резистор 10–20 Ом для создания делителя напряжения. Динамик должен быть установлен в свободном пространстве, вдали от отражающих поверхностей, чтобы исключить влияние акустических резонансов помещения. Подавайте сигнал амплитудой 0,5–1 В и сканируйте частоты с шагом 5 Гц в предполагаемом диапазоне.
Максимум импеданса на графике соответствует резонансной частоте. Если мультиметр не позволяет строить графики, фиксируйте напряжение на резисторе: при резонансе оно будет минимальным из-за роста импеданса динамика. Для проверки повторите измерение трижды, усредняя результаты. Учтите, что температура и влажность могут смещать частоту на ±2–3 Гц, поэтому проводите замеры в стабильных условиях.
Альтернативный метод – использование программного анализатора спектра (например, REW или ARTA) с микрофоном. Подключите динамик к звуковой карте через усилитель, запустите свип-сигнал и зафиксируйте пик на АЧХ. Этот способ точнее, но требует калиброванного микрофона и знания особенностей программного обеспечения. В обоих случаях избегайте перегрузки динамика – мощность сигнала не должна превышать 10% от номинальной.
Если резонансная частота оказалась выше паспортных значений, проверьте крепление динамика: зажатый подвес или деформированный диффузор смещают частоту вверх. При значительном отклонении (более 15%) динамик может быть поврежден или иметь заводской брак. Для сабвуферов критично точное совпадение резонансной частоты с параметрами корпуса – иначе бас будет «размытым» или чрезмерно акцентированным.
Какие инструменты понадобятся для измерения резонансной частоты
Для точного определения резонансной частоты динамика потребуется генератор сигналов с диапазоном от 10 Гц до 200 Гц и возможностью плавной регулировки частоты. Подойдут модели типа Rigol DG1022 или аналоговые генераторы с синусоидальным выходом. Важно, чтобы прибор обеспечивал стабильный сигнал без гармонических искажений, так как даже небольшие отклонения могут сместить результаты. Для контроля уровня сигнала используйте осциллограф с полосой пропускания не менее 1 МГц – например, Siglent SDS1104X-E.
Вторым ключевым компонентом является измерительный микрофон с линейной АЧХ в диапазоне 20 Гц–20 кГц. Рекомендуются конденсаторные микрофоны типа Behringer ECM8000 или Dayton Audio EMM-6, так как они обеспечивают минимальные фазовые искажения. Микрофон подключается к аудиоинтерфейсу с низким уровнем шума (например, Focusrite Scarlett 2i2) или напрямую к осциллографу через предусилитель. Для фиксации данных пригодится ПО для анализа спектра, такое как Room EQ Wizard или ARTA, которое позволяет строить графики импеданса и фазы.
Дополнительно понадобится резистор с сопротивлением, близким к номинальному импедансу динамика (обычно 4–8 Ом), и соединительные кабели с минимальным сопротивлением. Для измерения импеданса используйте мультиметр с функцией измерения переменного напряжения (True RMS) или специализированный анализатор импеданса, например, Dayton Audio DATS v3. Избегайте длинных проводов и некачественных разъемов – они вносят паразитные индуктивности и емкости, искажающие результаты.
Как подготовить динамик и помещение перед тестированием
Перед измерением резонансной частоты динамик должен быть установлен в акустически нейтральные условия. Закрепите его на жестком щите из МДФ или фанеры толщиной не менее 18 мм с отверстием, соответствующим диаметру диффузора (для головок до 200 мм – минимальный размер щита 50×50 см). Избегайте монтажа на мягких поверхностях или вблизи стен – минимальное расстояние до отражающих поверхностей должно составлять 1 метр. Для сабвуферов используйте временную конструкцию из кирпичей или металлических стоек, исключающую передачу вибраций на пол. Температура в помещении должна быть стабильной (20–25°C), так как изменение вязкости воздуха на 5°C смещает резонансную частоту на 1–2 Гц.
Помещение должно быть акустически обработано: уберите мягкую мебель, ковры и занавески, создающие неконтролируемое поглощение. Если тестирование проводится в комнате с параллельными стенами, установите временные рассеиватели из пенополистирола или деревянных реек под углом 30–45° к стенам на расстоянии 0,5–1 м от динамика. Влажность воздуха поддерживайте в пределах 40–60% – при значениях ниже 30% возрастает риск электростатических помех, выше 70% – искажается скорость звука. Измерения проводите в режиме моно, используя тестовый сигнал с линейной частотной характеристикой (например, логарифмический свип 20–200 Гц длительностью 10–15 секунд).
Пошаговая методика подачи сигнала на динамик для анализа
Подключите генератор сигналов к усилителю мощности с выходным сопротивлением не более 1 Ом. Убедитесь, что усилитель способен выдавать синусоидальный сигнал в диапазоне 10–200 Гц с амплитудой до 5 В (пиковое значение). Для большинства динамиков малого и среднего размера достаточно мощности 1–5 Вт, но проверьте паспортные данные на предмет максимальной допустимой мощности.
Настройте генератор на стартовую частоту 20 Гц. Установите амплитуду сигнала на уровне 0,5 В (среднеквадратичное значение) – этого достаточно для возбуждения подвижной системы без риска повреждения. Если динамик не реагирует, увеличьте амплитуду до 1 В, но не превышайте 2 В для динамиков с номинальной мощностью до 10 Вт.
Запустите медленное сканирование частоты от 20 до 200 Гц с шагом 1 Гц. Для автоматизации процесса используйте программное обеспечение, например, Room EQ Wizard или ARTA, с интерфейсом ASIO. Ручное сканирование допустимо, но требует фиксации показаний вольтметра или осциллографа на каждой частоте с интервалом не более 2 секунд.
При отсутствии генератора сигналов используйте аудиофайл с линейной разверткой частоты (свип-сигнал) длительностью 30–60 секунд. Воспроизводите его через аудиоинтерфейс с минимальными искажениями (THD < 0,1%). Записывайте отклик динамика с помощью измерительного микрофона, расположенного на расстоянии 10 см от диффузора. Анализируйте запись в спектроанализаторе, выделяя пик на графике импеданса.
После определения Fs проведите дополнительное измерение на частоте на 10% ниже и выше резонансной. Сравните амплитуды: разница должна составлять не менее 20% для подтверждения корректности результата. Если пик выражен слабо, проверьте крепление динамика – он должен быть жестко зафиксирован в акустическом оформлении или на тестовом стенде без воздушных зазоров.
Как правильно настроить генератор звуковых частот
Настройка генератора начинается с выбора диапазона частот, соответствующего параметрам тестируемого динамика. Для большинства низкочастотных головок резонансная частота лежит в пределах 20–100 Гц, для среднечастотных – 200–2000 Гц, для высокочастотных – 2–20 кГц. Установите начальное значение на 10–20% ниже предполагаемой резонансной частоты, чтобы избежать резких скачков импеданса, способных повредить динамик. Используйте синусоидальный сигнал – он обеспечивает чистое воздействие без гармоник, искажающих результаты.
Выходное напряжение генератора должно быть минимальным, но достаточным для стабильного измерения. Оптимальный уровень – 0,5–1 В для динамиков мощностью до 50 Вт и 1–3 В для более мощных. Превышение этих значений приводит к нелинейным искажениям, особенно на резонансной частоте, где импеданс динамика максимален. Подключите осциллограф или мультиметр в режиме измерения переменного напряжения параллельно динамику, чтобы контролировать сигнал в реальном времени.
Плавно увеличивайте частоту с шагом 1–5 Гц в области предполагаемого резонанса. На резонансной частоте амплитуда напряжения на динамике резко возрастёт, а ток через него упадёт из-за роста импеданса. Зафиксируйте частоту, при которой наблюдается пик напряжения. Для точности повторите измерение 3–5 раз, усредняя результаты. Если генератор поддерживает режим свипирования, используйте его с медленной развёрткой (5–10 секунд на декаду), чтобы визуально отследить пик на экране осциллографа.
Откалибруйте генератор перед измерениями: подключите его к резистору с известным сопротивлением (например, 8 Ом) и проверьте соответствие выходного напряжения расчётному значению. Для этого используйте формулу U = I × R, где I – ток, измеренный мультиметром. Если показания отличаются более чем на 5%, отрегулируйте выходной уровень или замените кабели – некачественные соединения вносят погрешность до 10%. Избегайте длинных проводов (более 1 м) между генератором и динамиком, так как они создают паразитную индуктивность.
При работе с двухполосными или трёхполосными системами отключите кроссоверы, чтобы исключить их влияние на импеданс. Если это невозможно, проводите измерения на частотах, где влияние фильтров минимально (например, ниже 100 Гц для НЧ-секции). Записывайте все параметры: частоту, напряжение, ток и импеданс – в таблицу для последующего анализа. Для динамиков с высокой добротностью (Q > 0,7) резонансный пик будет выражен ярче, поэтому шаг изменения частоты можно уменьшить до 0,5 Гц.
Способы фиксации импеданса динамика при разных частотах
Используйте двухканальный осциллограф для одновременного контроля сигналов на входе и выходе делителя. Настройте осциллограф на режим измерения амплитуды напряжения с разрешением не хуже 1 мВ. Для частот ниже 100 Гц применяйте режим усреднения (averaging) с числом выборок не менее 16, чтобы снизить влияние шумов. При измерениях на высоких частотах (выше 5 кГц) убедитесь, что длина соединительных проводов не превышает 30 см – это исключит паразитные индуктивности и ёмкости.
Альтернативный метод – применение специализированных анализаторов импеданса, таких как Audio Precision APx500 или Klippel LPM. Эти приборы автоматически сканируют частотный диапазон, строят график импеданса и вычисляют резонансную частоту с погрешностью менее 1%. При отсутствии профессионального оборудования подойдёт программно-аппаратный комплекс на базе звуковой карты с разрешением 24 бит и частотой дискретизации 192 кГц, например, REW (Room EQ Wizard) в связке с калиброванным микрофоном.
Для динамиков с номинальным импедансом 4 Ом и ниже критически важно учитывать влияние температуры на сопротивление звуковой катушки. Перед измерениями прогрейте динамик сигналом мощностью 1 Вт в течение 5 минут – это стабилизирует параметры. Измеряйте импеданс в нескольких точках частотного диапазона с шагом 1/6 октавы, особое внимание уделяя участку вблизи ожидаемой резонансной частоты (обычно 30–150 Гц для низкочастотных динамиков).
При работе с высокоомными динамиками (8 Ом и выше) используйте резистор делителя номиналом 2 кОм, чтобы сохранить достаточную чувствительность схемы. Избегайте подачи сигнала с уровнем выше 1 ВRMS – это может вызвать нелинейные искажения и исказить результаты. Для проверки линейности импеданса проведите измерения при разных уровнях сигнала (0,5 В, 1 В, 1,5 В) и сравните графики: расхождения более 5% указывают на неисправность динамика или проблемы с подключением.
Зафиксируйте результаты в виде графика импеданса с логарифмической шкалой частот. Пик на графике соответствует резонансной частоте fs, а его высота – минимальному импедансу Zmin. Для дальнейших расчётов параметров Тиля-Смолла (Qts, Vas) используйте значения импеданса на частотах fs, f1 (ниже резонанса) и f2 (выше резонанса), где импеданс равен √(Zmin × Zmax). Точность этих данных напрямую влияет на корректность проектирования акустических систем.

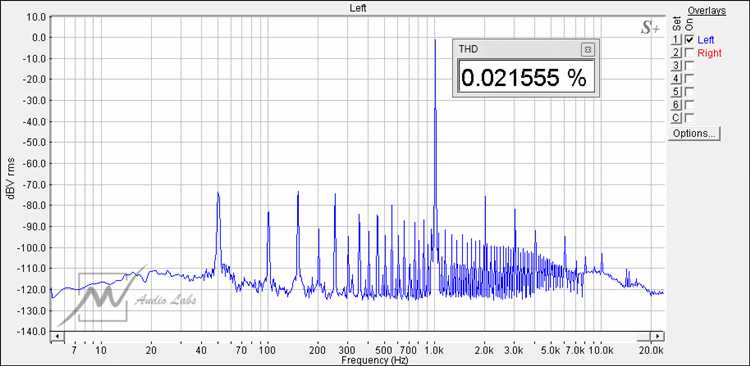

Как выявить пик импеданса на графике измерений
Основные признаки пика импеданса:
- Резкое увеличение импеданса на 20–50% относительно базового уровня (например, с 4 до 6–8 Ом).
- Симметричный подъем и спад кривой в узком частотном диапазоне (5–15 Гц).
- Отсутствие других значительных колебаний вблизи пика – фоновые шумы или артефакты измерений могут искажать результат.
Для повышения точности используйте программное сглаживание данных (например, фильтр Савицкого-Голея) или повторяйте измерения с усреднением. Избегайте анализа вблизи границ диапазона измерений, где погрешности аппаратуры максимальны.
Если пик выражен слабо, проверьте условия измерений: динамик должен быть установлен в акустически нейтральной среде (например, на открытом воздухе или в заглушенной камере), а сигнал подаваться через усилитель с низким выходным сопротивлением (<0,1 Ом). При наличии нескольких пиков выберите тот, который совпадает с расчетной резонансной частотой по паспортным данным динамика или формуле fs = 1/(2π√(LC)), где L – индуктивность звуковой катушки, C – гибкость подвеса.

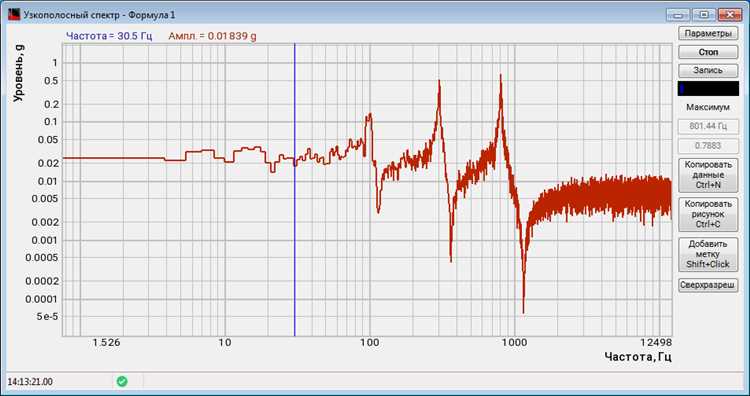

Обработка данных: построение графика и определение точного значения
После сбора данных импеданса на разных частотах первым шагом становится их визуализация. Используйте программное обеспечение для построения графиков: SciDAVis, Origin или Python с библиотекой matplotlib. Импортируйте данные в формате CSV или TXT, где первый столбец – частота в герцах, второй – импеданс в омах. Убедитесь, что шаг частоты не превышает 5 Гц в диапазоне предполагаемого резонанса (обычно 20–200 Гц для низкочастотных динамиков).
Настройте оси графика: ось X – логарифмическая шкала частот, ось Y – линейная шкала импеданса. Логарифмическая шкала необходима для равномерного отображения низких и высоких частот, так как резонансный пик на линейной шкале может быть едва заметен. Пример кода для Python:
plt.xscale('log')– задает логарифмическую шкалу;plt.plot(freq, impedance, 'b-', linewidth=1.5)– строит кривую;plt.grid(True, which="both", ls="--")– добавляет сетку для точности.
Резонансная частота (Fs) определяется по пику импеданса на графике. Однако из-за шумов или неравномерного шага частот пик может быть размыт. Для уточнения используйте метод параболической интерполяции. Выберите три точки вокруг пика: самую высокую и две соседние. Формула для расчета точного значения:
Fs = f1 + (f2 — f1) * (Zmax — Z1) / (2 * (Zmax — 2*Z2 + Z1)),
где f1, f2 – частоты соседних точек, Z1, Z2 – их импедансы, Zmax – максимальный импеданс.
Если данные содержат шумы, примените сглаживание. В SciDAVis используйте фильтр Савицкого-Голея с окном 5–7 точек. В Python – библиотеку scipy.signal.savgol_filter с параметрами window_length=5 и polyorder=2. Избегайте чрезмерного сглаживания: оно может исказить форму пика и сместить Fs на 5–10 Гц.
Проверьте симметрию пика. Идеальный резонансный пик симметричен относительно Fs. Если правая часть пика круче левой, возможны механические дефекты подвеса динамика или нелинейности в магнитной системе. В таких случаях повторите измерения с меньшим уровнем сигнала (0.1–0.5 В) или используйте анализатор искажений для выявления гармоник.
Для динамиков с низким Qts (менее 0.3) пик импеданса может быть слабо выражен. В этом случае определите Fs по фазовому сдвигу: резонанс соответствует точке, где фаза импеданса пересекает 0°. Используйте двухканальный измеритель импеданса или осциллограф для фиксации фазы. Погрешность метода – ±2 Гц при шаге частоты 1 Гц.
Сравните полученное значение Fs с паспортными данными динамика. Расхождение более 10% указывает на ошибки измерений или деградацию динамика. Причины: нестабильный источник сигнала, паразитные индуктивности в кабелях (используйте экранированные провода), неверная калибровка измерителя. Повторите замеры, изменив условия: температуру (резонанс зависит от жесткости подвеса), положение динамика (горизонтальное/вертикальное).
Зафиксируйте результаты в отчете: график импеданса, значение Fs с погрешностью, условия измерений (температура, влажность, уровень сигнала). Для дальнейших расчетов (например, объема ящика) используйте усредненное значение из 3–5 замеров. Если динамик новый, проведите измерения через 24 часа после первого включения – параметры стабилизируются после «прогрева».

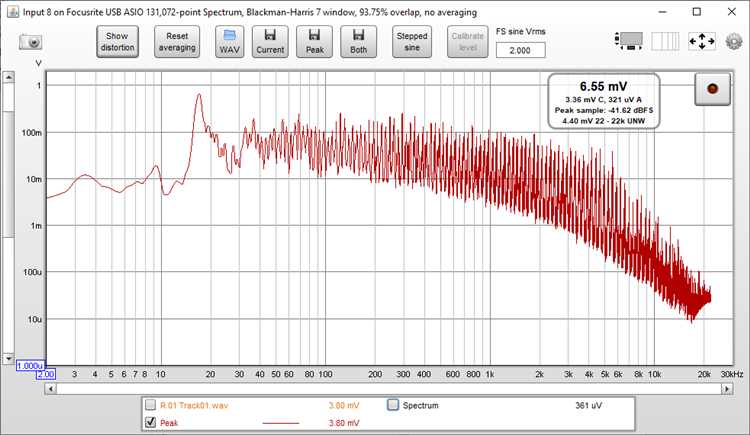

Типичные ошибки при измерениях и как их избежать
Первая распространённая ошибка – игнорирование влияния акустического окружения. Измерения в неподготовленном помещении с отражающими поверхностями (стены, мебель) дают ложные пики и провалы на АЧХ, маскирующие истинную резонансную частоту. Для точных результатов используйте безэховую камеру или проводите замеры на открытом воздухе, где расстояние до ближайших объектов превышает 3 метра. Альтернатива – программная компенсация отражений с помощью временных окон (например, окно Ханна с длительностью 5–10 мс) в анализаторе спектра.
Неправильный выбор уровня сигнала приводит к искажениям. Слишком низкий уровень (ниже –30 дБ относительно номинальной мощности) увеличивает влияние шумов, а чрезмерно высокий (выше –10 дБ) вызывает нелинейные искажения, смещающие резонансную частоту на 5–15 Гц. Оптимальный диапазон – –20 дБ от максимальной синусоидальной мощности динамика. Проверяйте гармонические искажения (THD) на тестовой частоте: если они превышают 1%, снижайте уровень сигнала.
Ошибка в калибровке измерительного микрофона – ещё один источник погрешностей. Микрофоны с неравномерной АЧХ (особенно бюджетные модели) вносят собственные резонансы в диапазоне 5–20 кГц, что искажает данные на низких частотах. Используйте микрофон с известной АЧХ (например, Behringer ECM8000 с погрешностью ±1 дБ до 20 кГц) и калибруйте его перед каждым замером с помощью эталонного источника (например, акустического калибратора на 1 кГц, 94 дБ SPL). Без калибровки погрешность может достигать 3–5 дБ.
Неучёт фазовых сдвигов при подключении оборудования приводит к неверной интерпретации данных. Если микрофон и динамик подключены к разным каналам звуковой карты без синхронизации, фазовый сдвиг между ними может достигать 180°, что полностью искажает форму АЧХ. Решение – использование одного канала для генерации и измерения (метод «loopback») или внешнего синхронизатора. Проверяйте фазовую характеристику в анализаторе: на резонансной частоте фазовый сдвиг должен составлять 90° ±10°.
Пренебрежение температурой и влажностью воздуха влияет на скорость звука и, как следствие, на резонансную частоту. При изменении температуры с 20°C до 30°C скорость звука увеличивается на 1,8%, что смещает резонанс на 2–4 Гц для динамика с частотой 50–100 Гц. Влажность выше 60% снижает скорость звука на 0,3–0,5%, что также вносит погрешность. Проводите замеры при стабильных условиях: 20–22°C и 40–50% влажности. Если это невозможно, корректируйте результаты с учётом поправочного коэффициента: f_рез = f_изм × √(T_изм / 293), где T_изм – температура в Кельвинах.
Практическое применение полученных данных для настройки акустики
Резонансная частота динамика (Fs) – ключевой параметр, определяющий нижнюю границу его эффективной работы. Если Fs измерена на уровне 45 Гц, а система должна воспроизводить бас до 30 Гц, потребуется либо замена динамика на модель с Fs ниже 30 Гц, либо использование фазоинвертора или закрытого ящика с расчетом на компенсацию недостатка. Для фазоинвертора оптимальная настройка частоты порта (Fb) обычно составляет 0,7–1,0 от Fs, что при Fs=45 Гц дает диапазон 31,5–45 Гц. Превышение Fb над целевой нижней границей системы приведет к провалу АЧХ в области 30–40 Гц.
При настройке пассивных кроссоверов данные о резонансной частоте помогают избежать нежелательных пиков. Например, если динамик с Fs=60 Гц используется в двухполосной системе с кроссовером на 2,5 кГц, но имеет подъем АЧХ в области 80–120 Гц из-за резонанса, необходимо скорректировать фильтр нижних частот. Добавление последовательного конденсатора емкостью 47 мкФ перед катушкой индуктивности 1,5 мГн сместит точку среза с 2,5 кГц до ~1,8 кГц, снизив влияние резонанса. Альтернатива – использование Zobel-цепи (R=8 Ом, C=47 мкФ) для выравнивания импеданса в проблемной зоне.
- Для сабвуферов с Fs=35 Гц и Qts=0,45 оптимальным вариантом будет закрытый ящик объемом 50 литров. Расчет по формуле Vas/Qts² дает объем ~48 литров, что обеспечит ровную АЧХ до 30 Гц с затуханием -3 дБ. Увеличение объема до 70 литров снизит F3 до 25 Гц, но ухудшит переходную характеристику из-за роста Qtc до 0,7.
- В автомобильной акустике, где объем салона ограничен, динамики с Fs=70 Гц и Qts=0,6 требуют фазоинверторного оформления. При объеме ящика 20 литров частота порта должна быть настроена на 50 Гц (0,71×Fs), что компенсирует высокое Qts и обеспечит ровный бас до 40 Гц. Использование порта диаметром 75 мм и длиной 15 см даст требуемую настройку.
Данные о резонансной частоте критичны при выборе усилителя. Динамик с Fs=50 Гц и импедансом 4 Ом на этой частоте может иметь пик до 12 Ом из-за резонанса. Усилитель мощностью 100 Вт на 4 Ом должен без проблем работать с таким динамиком, но при использовании мостового подключения (2 Ом) возможны искажения на Fs. Решение – снижение чувствительности усилителя на 3 дБ в области 40–60 Гц с помощью эквалайзера или DSP.
В многополосных системах резонансная частота среднечастотного динамика (например, Fs=120 Гц) влияет на выбор частоты раздела. Если кроссовер установлен на 200 Гц, а динамик имеет подъем АЧХ в области 150–250 Гц, это приведет к «бубнению». Корректный подход – сместить частоту раздела до 300 Гц или использовать активный кроссовер с крутизной 24 дБ/окт, чтобы подавить резонанс. Для пассивных систем эффективна комбинация фильтра 18 дБ/окт и Zobel-цепи (R=6,8 Ом, C=33 мкФ).
При настройке DSP данные о Fs позволяют точно скорректировать фазовые искажения. Например, для сабвуфера с Fs=38 Гц и задержкой 5 мс в системе с фронтальными АС, имеющими линейную фазу до 100 Гц, необходимо ввести задержку 2,5 мс на сабвуфер, чтобы выровнять фазу на частоте кроссовера (80 Гц). Без учета Fs коррекция фазы будет неточной, что приведет к провалам или пикам в области 60–100 Гц. Для проверки используйте генератор синусоидального сигнала на частоте кроссовера и осциллограф.
В студийных мониторах резонансная частота низкочастотного динамика (Fs=40 Гц) определяет минимальный объем помещения для корректной работы. В комнате объемом 30 м³ (5×4×1,5 м) стоячие волны на 40 Гц будут усилены, что исказит бас. Решение – установка бас-ловушек в углах помещения с резонансной частотой 40 Гц (глубина 25 см, плотность материала 30 кг/м³) или использование эквалайзера для подавления пика на 3–5 дБ. Альтернатива – смещение мониторов ближе к передней стене, что снизит влияние стоячих волн на Fs.
