Стандартные радиоприемники с диапазоном УКВ (64–74 МГц) часто не обеспечивают качественного приема современных FM-станций (87,5–108 МГц). Причина – разница в частотных характеристиках входных цепей, гетеродина и промежуточной частоты (ПЧ). Переделка требует замены или перестройки ключевых элементов: контурных катушек, варикапов, конденсаторов и, в некоторых случаях, микросхемы тюнера. Без точных расчетов и подбора компонентов приемник либо не покроет весь FM-диапазон, либо будет работать с сильными помехами.
Первый шаг – анализ схемы приемника. В большинстве моделей советского и раннего постсоветского производства (например, «Океан», «ВЭФ», «Селга») используется микросхема К174ХА34 или аналоги (TDA7000, TA2003). Эти ИМС рассчитаны на ПЧ 10,7 МГц, что совместимо с FM, но входные контуры настроены на УКВ. Для перехода на FM потребуется изменить индуктивность катушек L1 (входной контур) и L2 (гетеродин) в 1,5–2 раза, а также заменить конденсаторы в контурах на значения, соответствующие новому диапазону.
Типовые значения для перестройки: катушка входного контура (L1) должна иметь индуктивность 0,1–0,2 мкГн (вместо 0,3–0,5 мкГн для УКВ), а гетеродинная (L2) – 0,08–0,15 мкГн. Для точной настройки используйте подстроечные сердечники из феррита или латуни. Параллельно катушкам устанавливаются конденсаторы емкостью 15–33 пФ (вместо 27–56 пФ в УКВ-варианте). Варикапы, если они есть в схеме, заменяются на модели с более широким диапазоном перестройки, например, КВ109А или BB112.
После замены компонентов критически важна настройка. Подключите генератор сигналов к антенному входу и подайте частоту 87,5 МГц с уровнем -60 дБм. Вращая сердечники L1 и L2, добейтесь максимального напряжения на выходе ПЧ (контролируйте осциллографом или мультиметром). Затем повторите процедуру для частоты 108 МГц. Если приемник не перекрывает весь диапазон, скорректируйте емкости конденсаторов в контурах или замените варикапы на более линейные.
Финальный этап – проверка чувствительности. На частоте 100 МГц приемник должен уверенно принимать сигнал с уровнем -90 дБм при соотношении сигнал/шум не менее 26 дБ. Если чувствительность ниже, проверьте экранировку входных цепей и качество пайки. В некоторых случаях потребуется замена микросхемы тюнера на современный аналог, например, RDA5807, который изначально поддерживает FM-диапазон.
Выбор радиоприемника и оценка его пригодности для модернизации
Оцените состояние входных цепей и гетеродина. В приемниках с УКВ-диапазоном 64–74 МГц потребуется заменить катушки индуктивности входного контура и гетеродина на аналоги с меньшей индуктивностью (например, с 0,22 мкГн на 0,1 мкГн). Проверьте наличие свободного места на плате для установки дополнительных элементов: варикапов типа КВ109А, конденсаторов связи (10–33 пФ) и подстроечных резисторов для регулировки АРУ. Если в приемнике используется ламповый тракт (например, 6Н3П в гетеродине), переделка усложняется из-за необходимости согласования импедансов и питания.
Тракт промежуточной частоты должен быть рассчитан на 10,7 МГц. В советских приемниках часто используется ПЧ 465 кГц, что делает их непригодными без полной замены фильтров и усилительных каскадов. Идеальный вариант – модели с дискретными транзисторами в УПЧ (например, ГТ313, КТ315), где можно заменить контуры на готовые FM-фильтры типа SFE10.7MA5 или аналоги. Проверьте также наличие детектора отношений (дробного детектора) – его придется заменить на частотный детектор с фазовой автоподстройкой (ЧД с ФАПЧ) или диодный детектор с фазосдвигающим контуром.
Электропитание должно обеспечивать стабильное напряжение для варикапов (обычно 2–9 В). В батарейных приемниках с напряжением 3–4,5 В потребуется введение дополнительного стабилизатора на микросхеме 78L05 или аналогичной. Оцените возможность доработки корпуса: для FM-антенны часто требуется вывести коаксиальный разъем или установить штыревую антенну длиной 75 см. Если приемник имеет цифровую шкалу или синтезатор частот, переделка может оказаться нецелесообразной из-за сложности перенастройки управляющей логики.
Необходимые инструменты и радиокомпоненты для переделки
Для переделки УКВ-блока на FM потребуется паяльная станция с регулировкой температуры (200–350°C) и тонким жалом (0,5–1 мм), например, Hakko FX-888D или аналог. Обязателен мультиметр с функцией измерения емкости (до 1000 пФ) и частоты (до 150 МГц) – подойдет UNI-T UT61E. Антистатический браслет и пинцет с изолированными губками (ESD-10) предотвратят повреждение чувствительных элементов. Для демонтажа SMD-компонентов используйте термовоздушный фен с насадками диаметром 5–8 мм и регулировкой потока воздуха (300–400°C).
Ключевые радиокомпоненты: варикап KV1471 или BB139 для перестройки частоты, конденсаторы керамические 10–47 пФ (NP0) и 100–220 пФ (X7R) для подстройки контуров. Вместо штатного гетеродина часто устанавливают кварцевый резонатор на 10,7 МГц (HC-49/U) или ПЧ-фильтр SFU455B. Для согласования импедансов потребуются резисторы 0,125 Вт (10 Ом–100 кОм) и катушки индуктивности 0,1–10 мкГн (например, серии 1008CS). При замене микросхемы тюнера используйте TDA7088T или RDA5807M – они поддерживают FM-диапазон 64–108 МГц без дополнительных модификаций.
Расходные материалы: припой с флюсом (Sn63Pb37, диаметр 0,5 мм), безотмывочный флюс-гель (например, Amtech NC-559) для пайки SMD, медная оплетка для удаления излишков припоя. Изолента ПВХ (0,15 мм) или термоусадочные трубки (1,5–3 мм) пригодятся для фиксации проводов. Для калибровки понадобится генератор сигналов с FM-модуляцией (0,1–150 МГц) или SDR-приемник (RTL-SDR v3) с программой SDR#.
Дополнительно: лупа с подсветкой (3–5×) для работы с мелкими компонентами, штангенциркуль (точность 0,05 мм) для измерения дорожек и зазоров на плате. При отсутствии схемы оригинального УКВ-блока используйте программатор (например, CH341A) для считывания прошивки микроконтроллера, если переделка затрагивает цифровую часть. Для тестирования соберите временную антенну из коаксиального кабеля RG-58 (длина 75 см) с разъемом SMA.
Демонтаж старого УКВ-блока и подготовка платы к установке ФМ-модуля
Отпаяйте провода, соединяющие УКВ-блок с основной платой. Запомните или сфотографируйте их расположение: обычно это антенный вход (коаксиальный кабель RG-174 или провод 0,5 мм²), питание (+5–12 В), выход ПЧ (промежуточная частота 10,7 МГц) и земля. Для демонтажа используйте паяльник мощностью 40–60 Вт с тонким жалом и оловоотсос – прогревайте точки пайки не дольше 3 секунд, чтобы не повредить дорожки. Если блок приклеен к плате, аккуратно срежьте клей скальпелем или нагрейте феном до 150°C.
- Очистите посадочное место от остатков припоя и флюса спиртом или изопропанолом. Используйте медную оплетку для удаления излишков олова с контактных площадок.
- Проверьте целостность дорожек мультиметром в режиме прозвонки. Особое внимание уделите линиям питания и ПЧ – обрывы здесь чаще всего приводят к неработоспособности модуля.
- Если на плате остались отверстия от крепежа, рассверлите их до диаметра 3 мм под новые винты или используйте термоклей для фиксации ФМ-модуля.
После демонтажа проверьте фильтры ПЧ на плате. В старых приемниках часто стоят керамические фильтры на 10,7 МГц (например, SFE10.7 или CFW455) – их можно оставить, если ФМ-модуль поддерживает аналоговый выход ПЧ. В противном случае удалите фильтр и замкните вход/выход перемычкой из провода. Для цифровых модулей с I²S-выходом (например, Si4703) потребуется дополнительная разводка сигналов LRCK, BCLK и DIN к ЦАП или аудиопроцессору.
Подбор и установка нового ФМ-тюнера или конвертера частот
Выбор ФМ-тюнера зависит от диапазона частот и типа модуляции исходного УКВ-блока. Для переделки советских приемников (например, «Океан», «ВЭФ») подойдут готовые модули на микросхемах TEA5767, RDA5807M или Si4703 – они работают в диапазоне 64–108 МГц, поддерживают RDS и имеют цифровое управление по I²C. Если требуется сохранить аналоговый интерфейс, рассмотрите конвертеры на основе NE602/SA612 с гетеродином на 10,7 МГц, которые преобразуют УКВ-сигнал (65–74 МГц) в стандартный ФМ-диапазон. Учитывайте напряжение питания: большинство современных модулей требуют 3,3 В, поэтому потребуется стабилизатор (например, AMS1117-3.3) или резистивный делитель для согласования с 5–9 В схемы приемника.
Установка начинается с демонтажа старого УКВ-блока. Отпаяйте входные и выходные цепи, отметив расположение конденсаторов связи (обычно 10–47 пФ) и катушек индуктивности – они могут понадобиться для согласования импеданса. При монтаже нового тюнера подключите антенный вход через разделительный конденсатор 100–220 пФ, а выход ПЧ (промежуточной частоты) – к усилителю НЧ через фильтр нижних частот (например, RC-цепочку 1 кОм + 0,01 мкФ). Для цифровых модулей проложите шины I²C (SCL, SDA) и питание к микроконтроллеру, если планируется управление через Arduino или STM32. Заземление должно быть общим с платой приемника, но избегайте петель – используйте звездообразную разводку.
Настройка конвертера требует генератора сигналов или эталонного ФМ-передатчика. Подайте на вход модуля сигнал 65–74 МГц с уровнем –50 дБм и подстройте гетеродин (обычно подстроечным конденсатором или варикапом) до появления чистого звука на выходе ПЧ. Для проверки используйте осциллограф: на выходе детектора должен наблюдаться НЧ-сигнал с амплитудой 0,5–1 В при модуляции 1 кГц. Если применяется цифровой тюнер, откалибруйте его через ПО (например, RadioLib для Arduino) – задайте шаг сканирования 100 кГц и проверьте захват станций на всем диапазоне.
Финальный этап – механическая фиксация и экранирование. Закрепите модуль на плате приемника через изолирующие стойки, чтобы избежать коротких замыканий. Экранируйте входные цепи медной фольгой или металлическим корпусом, подключив экран к общему проводу. Для снижения помех установите ферритовые бусины на провода питания и антенный вход. После сборки проверьте чувствительность: приемник должен уверенно принимать станции с уровнем сигнала –80 дБм на расстоянии 10–15 км от передатчика мощностью 1 кВт.

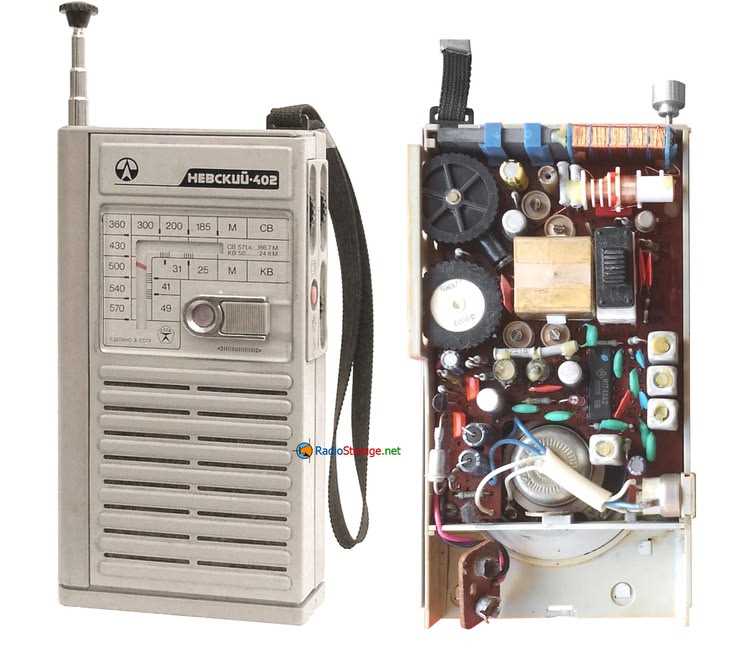

Настройка гетеродина и промежуточной частоты после замены модуля
Корректировка схемы питания и фильтрации сигнала в модернизированном приемнике
Фильтрация сигнала после детектора требует особого внимания. Вместо штатного RC-фильтра примените активный фильтр нижних частот на операционном усилителе NE5532 или OPA2134 с частотой среза 15 кГц. Схема должна включать два каскада: первый – с крутизной спада 12 дБ/октаву (R=10 кОм, C=1 нФ), второй – с подстройкой усиления под конкретный динамический диапазон приемника. Для подавления помех от цифровых узлов добавьте ферритовые бусины BLM18PG121SN1L на входе и выходе ОУ, а также экранируйте проводники сигнала витой парой с волновым сопротивлением 100 Ом.
В цепях питания цифровых компонентов (например, PLL-синтезатора) используйте импульсный стабилизатор TPS62203 с КПД ≥ 90% при токе нагрузки 300 мА. Входной конденсатор – 22 мкФ (X7R, 6,3 В), выходной – 10 мкФ (танталовый, 10 В) с последовательным резистором 1 Ом для демпфирования колебаний. Для подавления высокочастотных шумов добавьте П-образный LC-фильтр: дроссель 4,7 мкГн и два конденсатора 1 мкФ (керамика) на входе и выходе. Избегайте размещения цифровых и аналоговых земель на одной шине – используйте отдельные полигоны с единственной точкой соединения у источника питания.
Для снижения интермодуляционных искажений в тракте ПЧ замените штатные конденсаторы связи на пленочные полипропиленовые (KP) с допуском ±2%. В цепях АРУ примените прецизионные резисторы 0,1% (серия RN55) и операционный усилитель с низким уровнем шума LT1028. Питание варикапов должно быть стабилизировано с точностью ±50 мВ – используйте дополнительный линейный стабилизатор TL431 с выходным напряжением 8,2 В и фильтрующим конденсатором 100 мкФ (низкоимпедансный). При монтаже избегайте петель в цепях заземления – прокладывайте проводники по кратчайшему пути к общей точке.
Проверка эффективности фильтрации проводится с помощью анализатора спектра или осциллографа с БПФ. На вход приемника подается сигнал -30 дБм на частоте 100 МГц, после чего измеряется уровень шумов в полосе 20 Гц–20 кГц. Допустимый уровень пульсаций питания – не более 5 мВ (размах), а подавление помех от цифровых узлов – не менее 60 дБ на частотах выше 1 МГц. При превышении этих значений уточните номиналы компонентов фильтров или измените топологию печатной платы, минимизируя паразитные связи.
Проверка работоспособности и калибровка чувствительности ФМ-диапазона
Подключите генератор сигналов к антенному входу приемника, установив частоту 88–108 МГц с уровнем −80 дБм и девиацией 75 кГц. Подайте тестовый сигнал на 98 МГц и настройте приемник на эту частоту. Если звук отсутствует или искажен, проверьте гетеродин (должен быть в диапазоне 98,7–118,7 МГц при ПЧ 10,7 МГц), контуры УВЧ и смесителя на резонанс, а также напряжение на варикапах (0,5–8 В). Используйте осциллограф для контроля сигнала на выходе ЧМ-детектора – амплитуда должна составлять 0,5–1 В при номинальной девиации.
Для калибровки чувствительности установите генератор на −100 дБм и подстройте контур УВЧ по максимуму сигнала на выходе детектора. Затем уменьшите уровень до −110 дБм и откорректируйте подстройку гетеродина, добиваясь отношения сигнал/шум не менее 26 дБ. Проверьте чувствительность на краях диапазона (88 и 108 МГц) – разброс не должен превышать 6 дБ. При превышении порога замените варикапы или подберите номиналы резисторов в цепи АРУ.
Типичные ошибки при переделке и способы их устранения
Одна из частых ошибок – неправильный подбор конденсаторов в контуре гетеродина. При замене УКВ на ФМ диапазон смещается с 64–74 МГц на 87,5–108 МГц, что требует уменьшения ёмкости контурных конденсаторов в 1,5–2 раза. Например, если в оригинальной схеме стоял конденсатор 33 пФ, для ФМ потребуется 15–22 пФ. Ошибка в расчётах приводит к нестабильному приёму или полному отсутствию сигнала. Проверяйте резонансную частоту контура с помощью ГИР или осциллографа, корректируя ёмкость до достижения нужного диапазона.
Другие распространённые проблемы и их решения:
- Несоответствие импеданса антенны. Штыревая антенна УКВ-диапазона имеет импеданс ~75 Ом, а для ФМ требуется ~50 Ом. Подключение без согласования снижает чувствительность на 30–40%. Используйте согласующий трансформатор 75/50 Ом или замените антенну на соответствующую.
- Игнорирование цепей АРУ. В ФМ-режиме динамический диапазон сигнала шире, и без корректировки АРУ возникают искажения при сильных станциях. Уменьшите сопротивление резистора в цепи АРУ на 20–30% или добавьте диодный ограничитель перед УПЧ.
- Неправильная настройка фильтра ПЧ. Стандартный фильтр ПЧ на 10,7 МГц может иметь недостаточную полосу пропускания для ФМ (200–250 кГц вместо 150 кГц для УКВ). Замените его на фильтр с полосой 230–280 кГц или параллельно подключите конденсатор 10–15 пФ для расширения полосы.
- Перегрев транзисторов гетеродина. Повышенная частота работы увеличивает рассеиваемую мощность. Замените транзисторы на более высокочастотные (например, КТ315 на КТ368) или снизьте напряжение питания гетеродина на 10–15%.
