Энергосберегающие лампы (КЛЛ) выходят из строя чаще, чем светодиодные, но их ремонт оправдан: стоимость новых компонентов редко превышает 20–30% цены лампы. Типичные неисправности – обрыв нити накала, пробой конденсатора или выход из строя транзисторов в электронном балласте. Перед началом работы проверьте лампу мультиметром: если сопротивление нитей накала бесконечно, а на плате видны вздутые элементы – ремонт возможен.
Для разборки потребуется тонкая отвёртка или пластиковая карта: корпус склеен, но шов легко вскрыть, поддевая по периметру. Избегайте чрезмерных усилий – пластик хрупкий. После вскрытия осмотрите плату: следы гари, потемневшие резисторы или треснувшие дорожки указывают на перегрев. Чаще всего выгорает диодный мост (маркировка DB1) или транзисторы (обычно 13001 или 13003). Замените их аналогами с запасом по току (например, 13005 вместо 13003).
Проверьте электролитический конденсатор (ёмкость 4,7–10 мкФ, напряжение 400 В): если он вздут или имеет низкое сопротивление утечки, замените на новый с такими же параметрами. Обратите внимание на предохранитель (обычно резистор 5–10 Ом) – при обрыве лампа не включается. После замены элементов прозвоните цепи мультиметром: короткое замыкание на плате приведёт к повторному выходу из строя.
Соберите лампу в обратном порядке, убедившись, что нити накала не касаются платы. Перед включением проверьте изоляцию: зазор между токоведущими частями и корпусом должен быть не менее 3 мм. Если лампа не загорается, повторно разберите её и проверьте пайку – холодные пайки часто становятся причиной нестабильной работы. Ремонт оправдан, если затраты на детали не превышают 50 рублей, а время – 30 минут.
Какие инструменты и материалы понадобятся для ремонта
Для диагностики и ремонта энергосберегающей лампы потребуется мультиметр с функцией проверки диодов и измерения сопротивления. Выбирайте модель с диапазоном до 200 Ом для точной оценки состояния резисторов и до 1000 В для проверки конденсаторов. Без мультиметра невозможно определить обрыв цепи, короткое замыкание или неисправность транзисторов в электронном балласте. Дополнительно пригодится паяльный фен с регулировкой температуры (180–300 °C) для демонтажа SMD-компонентов без повреждения платы.
Основной расходный материал – припой с флюсом (например, ПОС-61 с канифолью) и бескислотный флюс для пайки. Для замены неисправных элементов запаситесь запасными деталями: диодами 1N4007, транзисторами MJE13003 или аналогами, конденсаторами на 4,7–10 мкФ (400 В) и резисторами номиналом 1–10 Ом. Если лампа мигает или не включается, часто виноват вздутый электролитический конденсатор – его замена восстанавливает работоспособность в 70% случаев.
Для фиксации платы во время пайки пригодится держатель с «третьей рукой» или тиски с мягкими губками. Если требуется восстановить повреждённые дорожки, используйте токопроводящий клей (например, «Контактол») или тонкий медный провод диаметром 0,1–0,2 мм. Изоляцию восстановленных участков выполняйте термоусадочной трубкой или лаком для печатных плат (например, «Пластик-71»).
Разборка лампы с цельнолитым корпусом требует ножа с тонким лезвием или миниатюрной фрезы для аккуратного вскрытия шва. Для проверки герметичности сборки после ремонта используйте силиконовый герметик (нейтральный, без уксусного запаха), если корпус был повреждён. Храните мелкие детали в антистатических контейнерах или на магнитной подложке, чтобы избежать потери компонентов при пайке.

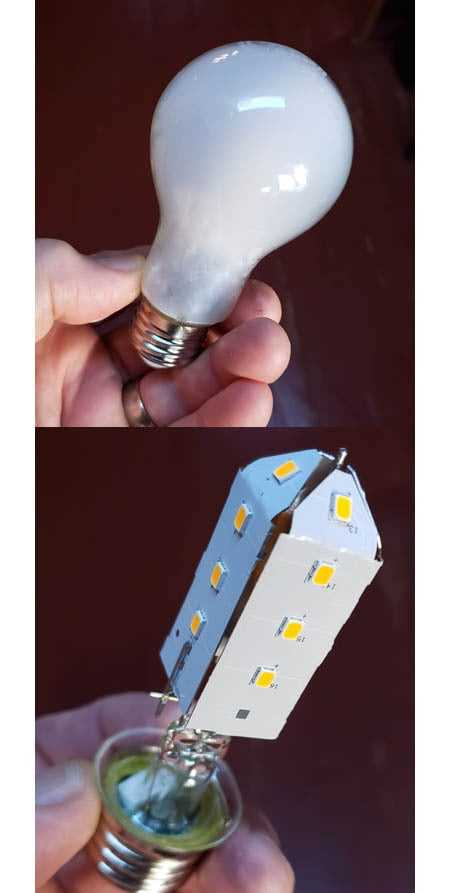

Как безопасно разобрать корпус лампы без повреждений
Если корпус скреплён винтами, ищите их под декоративной крышкой цоколя или резиновой прокладкой. Для откручивания используйте отвёртку с магнитным наконечником – это предотвратит падение винтов внутрь лампы. Размер шлица чаще всего PH1 или PH0, но встречаются и нестандартные варианты (например, Torx T5). Перед началом работы сфотографируйте расположение винтов: некоторые модели имеют разную длину крепежа.
Опасность скрытых защёлок: в лампах с матовым рассеивателем защёлки могут находиться под слоем силикона. Чтобы их обнаружить, осмотрите корпус на просвет – места соединений часто видны как тонкие линии. Подденьте защёлку не ближе 2 мм от края, чтобы не сломать пластиковый выступ. Если корпус не поддаётся, проверьте наличие дополнительных фиксаторов у цоколя: иногда там прячется ещё одна точка крепления.
При разборке ламп с цоколем E27 или E14 уделите внимание изоляции. Между корпусом и цоколем часто проложена термоусадочная трубка или слой изоляционного компаунда. Разрежьте её канцелярским ножом, но не снимайте полностью – она защищает от короткого замыкания. Если лампа была в эксплуатации, дайте ей остыть 15–20 минут: горячий пластик становится хрупким и легко ломается при механическом воздействии.
После отделения корпуса осмотрите плату на предмет остатков клея. Удалите их изопропиловым спиртом (концентрация не менее 90%) и ватной палочкой, но не трите с усилием – можно повредить дорожки. Если на плате есть термопаста, не стирайте её: она обеспечивает теплоотвод от транзисторов. Соберите лампу в обратном порядке, убедившись, что все защёлки зафиксированы, а винты затянуты с моментом 0,3–0,5 Н·м.
Основные неисправности энергосберегающих ламп и их признаки
Энергосберегающие лампы (ЭСЛ) чаще всего выходят из строя из-за дефектов электронной начинки или физических повреждений колбы. Наиболее распространённые неисправности:
- Выход из строя конденсатора фильтра – лампа мигает при включении или не загорается вовсе. Причина: скачки напряжения, некачественные компоненты. Проверяется визуально (вздутие корпуса) или мультиметром (ёмкость ниже номинала на 20–30%).
- Обрыв нити накала в колбе – лампа не светит, но электронная часть исправна. Сопротивление холодной нити должно быть 5–15 Ом; при обрыве мультиметр покажет бесконечность.
- Деградация люминофора – снижение яркости, изменение цветовой температуры (пожелтение). Не ремонтируется, требует замены колбы.
- Неисправность диодного моста – лампа не реагирует на включение, возможен нагрев корпуса. Диоды проверяются на пробой (прямое сопротивление ~0,5–0,7 В).
Признаки неисправностей часто проявляются комплексно. Например, мигание лампы с последующим полным отказом может указывать на одновременный пробой транзистора и вздутие конденсатора. В 70% случаев ремонт сводится к замене этих двух компонентов. Для диагностики используйте мультиметр в режиме прозвонки и измерения сопротивления, а также осмотр платы на наличие подгоревших дорожек или трещин в пайке. При работе с колбой избегайте прикосновений к люминофору – жировые следы ускоряют её разрушение.
Проверка и замена перегоревшего предохранителя в схеме
Предохранитель в энергосберегающей лампе – первый элемент, который выходит из строя при скачках напряжения или коротком замыкании. Его задача – разомкнуть цепь при токе выше номинального, защищая остальные компоненты. В большинстве ламп используются стеклянные или керамические предохранители на 0,5–2 А, расположенные рядом с диодным мостом или на входе платы. Перед проверкой отключите лампу от сети и разберите корпус, открутив цоколь или сняв рассеиватель.
Для замены подберите предохранитель с идентичным номиналом тока. Если оригинальный элемент маркирован как «1A 250V», не ставьте на 2 А – это снизит защиту схемы. При отсутствии точного аналога допустимо временно использовать предохранитель на 0,1–0,2 А выше, но не более. Извлеките старый элемент, нагрев паяльником (60–80 Вт) точки пайки и удалив припой с помощью оплетки или отсоса. Очистите площадки от остатков флюса спиртом.
После замены соберите лампу и подключите к сети через последовательно включенную лампу накаливания (40–60 Вт). Это защитит схему от повторного короткого замыкания: если предохранитель снова перегорит, лампа накаливания загорится вполнакала, сигнализируя о неисправности в цепи. Если лампа не загорается, измерьте ток потребления мультиметром в режиме амперметра (до 10 А). Норма для энергосберегающих ламп – 0,1–0,3 А в зависимости от мощности.
Если предохранитель перегорает сразу после включения, проблема не в нем, а в коротком замыкании в схеме. Проверьте диодный мост (обычно сборка из 4 диодов), конденсаторы фильтра (на вздутие или утечку) и транзисторы генератора. Частая причина – пробой ключевого транзистора (например, 13001 или 13003), который закорачивает цепь. В этом случае замена предохранителя без устранения первопричины приведет к его мгновенному перегоранию.
Храните запасные предохранители в антистатической упаковке, так как статическое электричество может повредить тонкую нить внутри. Для долговременной работы лампы установите стабилизатор напряжения на входе сети, особенно если скачки в вашем районе превышают ±10% от 220 В. При отсутствии опыта пайки микросхем замените предохранитель на держатель (например, типа «стекло» или «керамика»), чтобы упростить последующую замену без разборки платы.

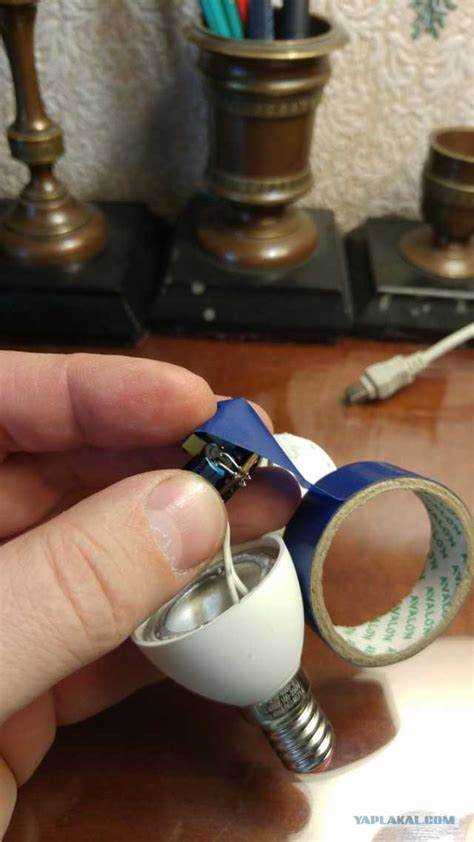

Диагностика и ремонт электронного балласта лампы
- Отпаяйте подозрительные элементы и протестируйте их отдельно: конденсаторы – на ёмкость (допустимое отклонение ±20%), транзисторы – на коэффициент усиления hFE (для MJE13003 – 20–40).
- Прозвоните обмотки высокочастотного трансформатора: сопротивление первичной обмотки – 0,5–2 Ом, вторичной – 1–5 Ом; обрыв или короткое замыкание витков требует перемотки или замены.
- Проверьте резисторы в цепи запуска (обычно 1–2 МОм): обрыв приведёт к отсутствию генерации. Замените неисправные компоненты на аналогичные по параметрам: для транзисторов – с тем же корпусом и напряжением коллектор-эмиттер (не ниже 400 В), для конденсаторов – с рабочим напряжением не менее 450 В.
- После ремонта подайте питание через лампу накаливания (60–100 Вт) для ограничения тока: если балласт запустился, но лампа не загорается – проверьте цепь поджига (диоды, конденсаторы 1–4,7 нФ) и нити накала трубки.
Как прозвонить и заменить неисправные транзисторы или диоды
Для проверки транзисторов в энергосберегающей лампе используйте мультиметр в режиме проверки диодов (или hFE для биполярных). Отпаяйте транзистор от платы и прозвоните переходы база-эмиттер и база-коллектор в обоих направлениях: прямое сопротивление должно составлять 0,5–0,7 В (кремниевые) или 0,2–0,3 В (германиевые), обратное – бесконечность. У MOSFET-транзисторов проверьте сопротивление между стоком и истоком (должно быть высоким в обе стороны) и затвором (изолирован). Если показания не соответствуют, замените элемент на аналог с идентичными параметрами: для биполярных – по току коллектора (Ic) и напряжению (Vce), для MOSFET – по напряжению сток-исток (Vds) и току (Id).
Диоды проверяются мультиметром в режиме прозвонки: прямое падение напряжения на исправном элементе – 0,1–0,7 В (в зависимости от типа), обратное – бесконечность. При замене выбирайте диод с аналогичным или большим обратным напряжением (например, 1N4007 вместо 1N4004) и прямым током. Для высокочастотных диодов (например, HER108) критичен параметр времени восстановления (trr) – не превышайте исходное значение более чем на 20%. Отпаивайте компоненты паяльником с регулировкой температуры (300–350°C), используя припой с низкой температурой плавления и флюс для SMD-элементов. После замены проверьте цепь на короткое замыкание и подайте питание через лампу накаливания (40–60 Вт) для защиты от бросков тока.
Восстановление контактов и пайка повреждённых участков платы
Перед началом пайки очистите окисленные контакты мелкозернистой наждачной бумагой (P800–P1200) или ластиком. Удалите остатки флюса и оксидов спиртосодержащим раствором (изопропиловый спирт ≥90%). Для пайки используйте припой с низкой температурой плавления (Sn63Pb37 или Sn96.5Ag3Cu0.5) и паяльник мощностью 25–40 Вт с тонким жалом (0,5–1 мм). Температура жала не должна превышать 350°C – перегрев разрушает дорожки и компоненты.
При обрыве дорожек восстановите соединение перемычкой из медного провода сечением 0,1–0,2 мм². Зачистите повреждённый участок до металла, залудите концы дорожки и провода, затем припаяйте перемычку с минимальным количеством припоя. Для фиксации используйте термоусадочную трубку или каплю клея (например, цианоакрилат) – это предотвратит короткое замыкание при вибрации.
- Проверьте целостность дорожек мультиметром в режиме прозвонки (сопротивление ≤1 Ом).
- При пайке SMD-компонентов (диодов, резисторов) используйте пинцет для удержания детали – избегайте смещения.
- Для восстановления контактов разъёмов (например, цоколя E27) припаяйте провод напрямую к плате, если пружинные контакты изношены.
После пайки промойте плату спиртом, просушите и покройте тонким слоем защитного лака (например, Plastik 70) – это предотвратит коррозию. Проверьте работу лампы под напряжением, контролируя ток потребления (должен соответствовать номиналу ±10%). Если лампа не загорается, повторно прозвоните цепи: частые причины – непропаянные контакты или повреждённые полупроводниковые элементы.
Сборка лампы после ремонта и проверка работоспособности
Перед сборкой убедитесь, что все компоненты сухие и очищены от остатков флюса – используйте безворсовую салфетку, смоченную в изопропиловом спирте. Установите плату в корпус, совместив крепежные отверстия, и зафиксируйте её штатными винтами или защёлками, избегая перекосов. Колбу аккуратно вставьте в цоколь, проверяя плотность прилегания уплотнительного кольца – зазоры приведут к попаданию пыли и сокращению срока службы. Припаяйте провода к цоколю (если они отсоединялись), соблюдая полярность: центральный контакт – фаза, боковой – ноль. Изолируйте места пайки термоусадочной трубкой или изолентой, исключая короткое замыкание.
Проверку проводите в два этапа: сначала без колбы, затем в сборе. Подключите лампу к источнику питания 220 В через диммер или последовательно с лампой накаливания (40–60 Вт) для ограничения тока при возможных неисправностях. Включите питание на 1–2 секунды – если плата не искрит, а светодиоды или нить накала (в КЛЛ) загораются равномерно, отключите и установите колбу. Повторите тест: мерцание или неравномерное свечение указывают на неисправность драйвера или неверное подключение. При стабильной работе измерьте ток потребления мультиметром – отклонение более 10% от номинала (указан на цоколе) свидетельствует о скрытых дефектах.
Типичные ошибки при самостоятельном ремонте и как их избежать
Вторая ошибка – неправильная диагностика неисправности из-за поверхностного осмотра. Многие ограничиваются проверкой нити накала или визуальным поиском вздутых конденсаторов, упуская из виду менее очевидные дефекты. Например, микротрещины на плате или окисление дорожек часто остаются незамеченными, хотя именно они становятся причиной нестабильной работы лампы. Для точной диагностики используйте мультиметр в режиме прозвонки диодов (для проверки транзисторов и диодного моста) и измерения сопротивления (для проверки резисторов и обмоток дросселя). Запомните: сопротивление исправной нити накала должно составлять 3–15 Ом, а дросселя – 1–5 Ом.
Третья ошибка – замена элементов без учёта их параметров. Часто при выходе из строя транзистора типа MJE13003 его заменяют на первый попавшийся аналог, не обращая внимания на ключевые характеристики: максимальное напряжение коллектор-эмиттер (VCEO), ток коллектора (IC) и мощность рассеивания. Например, замена MJE13003 на менее мощный транзистор (например, S8050) приведёт к его быстрому перегреву и повторному выходу из строя. Всегда сверяйте datasheet заменяемого элемента с оригиналом: для MJE13003 критичны VCEO ≥ 400 В и IC ≥ 1,5 А.
Четвёртая ошибка – использование некачественных паяльных материалов. Применение флюса на основе хлорида цинка или кислотного флюса приводит к коррозии дорожек и контактов уже через несколько месяцев эксплуатации. Для пайки электронных компонентов используйте только нейтральный флюс (например, канифоль или спирто-канифольный раствор) и припой с содержанием серебра (ПОС-61 или аналоги). Температура жала паяльника не должна превышать 350°C – перегрев разрушает медные дорожки и вызывает отслоение паяльной маски.
Пятая ошибка – пренебрежение проверкой драйвера после ремонта. Даже если все заменённые элементы исправны, лампа может не работать из-за неверной сборки или остаточных дефектов платы. Перед установкой колбы обязательно подключите лампу к сети через последовательно соединённую лампу накаливания мощностью 40–60 Вт. Это защитит от короткого замыкания и позволит оценить работоспособность драйвера: если лампа накаливания горит вполнакала, а энергосберегающая не включается – проблема в схеме управления. Если же лампа накаливания мигает или горит ярко – ищите короткое замыкание.
Шестая ошибка – неправильная сборка корпуса после ремонта. Многие забывают зафиксировать плату внутри корпуса или оставляют зазоры, что приводит к вибрации компонентов и обрыву контактов при эксплуатации. Особое внимание уделите креплению дросселя и конденсаторов: они должны быть плотно прижаты к плате или корпусу, чтобы избежать механических повреждений при транспортировке. Перед окончательной сборкой проверьте, что все провода уложены без натяжения и не касаются острых краёв металлических деталей.
Седьмая ошибка – отсутствие финальной проверки под нагрузкой. Даже если лампа загорается при первом включении, это не гарантирует её долговечность. После ремонта оставьте лампу включённой на 30–60 минут и проверьте температуру ключевых элементов: транзисторы и дроссель не должны нагреваться выше 60°C. Если температура превышает этот порог, ищите причину в неисправных компонентах или некачественной пайке. Также обратите внимание на стабильность свечения: мерцание или пульсация указывают на проблемы с фильтрующими конденсаторами или неисправность драйвера.
