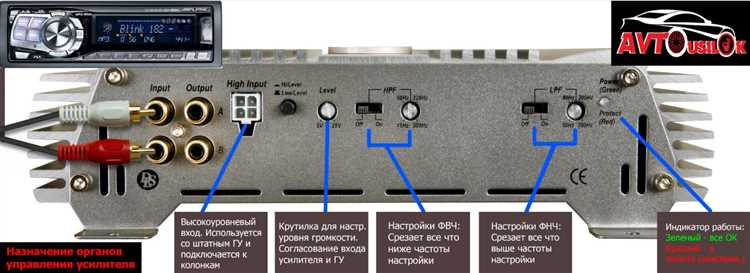

Как подключить микрофон к усилителю в авто

Автоусилители редко оснащаются входами для микрофонов из-за специфики их применения – усиление сигнала от магнитолы или внешних источников. Однако при необходимости подключения микрофона, например, для караоке или системы громкой связи, требуется учитывать импеданс, чувствительность и уровень сигнала. Стандартный микрофон выдаёт сигнал на уровне милливольт, тогда как линейный вход усилителя рассчитан на 0,5–2 В. Без промежуточного преобразователя сигнал будет слишком слабым или искажённым.

Для корректного подключения потребуется микрофон с низким импедансом (150–600 Ом) или предварительный усилитель (преамп) с регулировкой усиления. Оптимальный вариант – использовать микрофонный вход на головном устройстве, если он предусмотрен, или внешний микшер. При прямом подключении к RCA-входу усилителя сигнал придётся усиливать минимум в 10–20 раз, чтобы избежать шумов и потери качества.

Выбор кабеля критичен: для микрофона подойдёт экранированный двухжильный провод с разъёмами XLR или TRS (6,3 мм). При использовании неэкранированного кабеля длиной более 1,5 метра возрастает риск наводок от бортовой сети автомобиля. Если усилитель не имеет микрофонного входа, потребуется адаптер с фантомным питанием (48 В) для конденсаторных микрофонов или активный преамп с питанием от USB или прикуривателя.

Настройка начинается с установки минимального уровня усиления на усилителе и постепенного его увеличения до достижения чистого звука без обратной связи. В автомобиле акустическая обратная связь возникает при расположении микрофона ближе 30 см к динамикам. Для её подавления используйте эквалайзер, снижая частоты в диапазоне 2–5 кГц, или направленный микрофон с кардиоидной диаграммой.

Выбор подходящего микрофона для работы с автоусилителем

Для подключения к автоусилителю подходят микрофоны с низким импедансом (150–600 Ом) и симметричным выходом (XLR или TRS). Динамические модели, такие как Shure SM58 или Sennheiser e835, оптимальны: они устойчивы к помехам, не требуют фантомного питания и выдерживают высокий уровень звукового давления. Конденсаторные микрофоны (например, Rode NT1-A) дают более детализированный звук, но нуждаются в дополнительном питании 48 В, что усложняет подключение в автомобиле.

Обратите внимание на диаграмму направленности. Кардиоидные микрофоны (однонаправленные) лучше подавляют посторонние шумы от двигателя и дороги, что критично в условиях салона. Суперкардиоидные (Shure Beta 58A) усиливают этот эффект, но требуют точного позиционирования. В шумных условиях избегайте всенаправленных моделей – они будут улавливать все звуки без разбора.

Если планируется использование микрофона для караоке или громких выступлений, выбирайте модели с высоким SPL (Sound Pressure Level) – от 140 дБ и выше. Например, Shure SM7B выдерживает до 180 дБ, что исключает искажения даже при близком расположении к источнику звука. Для разговорной речи или пения в спокойной обстановке достаточно 120–130 дБ.

Проверьте совместимость разъемов. Большинство автоусилителей имеют RCA-входы, поэтому потребуется переходник XLR-to-RCA или TRS-to-RCA. Некоторые микрофоны (например, Behringer XM8500) комплектуются кабелем с разъемом 6,3 мм, что упрощает подключение через адаптер. Избегайте дешевых микрофонов с высоким импедансом (>1 кОм) – они приведут к потере сигнала и усилению шумов на длинных проводах.

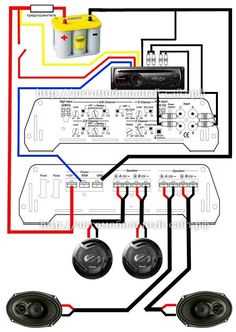

Необходимые инструменты и материалы для подключения

Инструменты для монтажа включают паяльник мощностью 40–60 Вт с тонким жалом (например, Hakko FX-888D), припой с флюсом (диаметр 0,8–1 мм) и термоусадочные трубки диаметром 2–4 мм для изоляции соединений. Для зачистки проводов используйте стрипперы с регулировкой глубины резки (Knipex 12 40 200) – это предотвратит повреждение жил. Мультиметр (Fluke 17B+) необходим для проверки сопротивления микрофона (обычно 150–600 Ом) и целостности кабелей. Если планируется скрытая проводка, запаситесь гофрированной трубкой ПВХ диаметром 10–12 мм и пластиковыми хомутами для фиксации.

Расходные материалы зависят от способа подключения. Для временного соединения подойдут готовые кабели с разъемами: XLR male-female длиной 3–5 м (например, Cable Matters 2-Pack) или RCA-кабель с экранированием (UGREEN 3 м). При пайке собственного кабеля используйте многожильный медный провод сечением 0,2–0,5 мм² в двойной оплетке (Belden 8451) – это снизит помехи. Для подавления шумов пригодится ферритовый фильтр (Fair-Rite 0431164281), который устанавливается на кабель вблизи усилителя. Если микрофон будет использоваться в условиях вибрации, закрепите его на антивибрационном держателе (Rycote InVision) с резиновыми демпферами.

Дополнительные компоненты могут потребоваться для адаптации сигнала. Если усилитель не имеет микрофонного входа, используйте микрофонный предусилитель (ART Pro MPA II) с регулировкой усиления и фантомным питанием. Для подключения к линейному входу усилителя (чувствительность 0,5–1 В) потребуется аттенюатор на резисторах: например, делитель напряжения из резисторов 1 кОм и 10 кОм, снижающий уровень сигнала на 20 дБ. В случае высокоомных микрофонов (например, электретных) добавьте согласующий трансформатор (Lundahl LL1538) для согласования импеданса с входом усилителя.

Для защиты оборудования от коротких замыканий и перегрузок установите предохранитель на 0,5–1 А в разрыв цепи питания микрофона или предусилителя. При работе в автомобиле используйте стабилизатор напряжения (DC-DC преобразователь 12 В → 5 В, если требуется питание для активных компонентов) и конденсатор емкостью 1000–2200 мкФ на выходе блока питания, чтобы сгладить пульсации. Не экономьте на экранировании: даже небольшой участок незащищенного провода может стать источником наводок от бортовой сети автомобиля.

Проверка совместимости входов усилителя и выхода микрофона

Первым шагом определите тип выхода микрофона: XLR, Jack 6.35 мм (TRS/TRRS), mini-Jack 3.5 мм или USB. Большинство профессиональных микрофонов используют XLR, а бюджетные модели – Jack 3.5 мм. Усилители автомобильного класса чаще всего оснащены RCA (тюльпан) или Jack 6.35 мм входами. Если микрофон имеет XLR-выход, потребуется переходник на RCA или Jack, либо микрофонный предусилитель с линейным выходом.

Изучите технические характеристики усилителя: уровень входного сигнала должен соответствовать выходу микрофона. Микрофоны динамического типа выдают сигнал от -50 до -60 дБ, конденсаторные – от -30 до -40 дБ. Усилители рассчитаны на линейный уровень -10 дБ (потребительский) или +4 дБ (профессиональный). Без предусилителя динамический микрофон будет звучать слишком тихо, а конденсаторный может потребовать фантомного питания 48 В, которое автоусилители не поддерживают.

Проверьте импеданс (сопротивление) микрофона и входа усилителя. Динамические микрофоны имеют импеданс 150–600 Ом, конденсаторные – 1–2 кОм. Вход усилителя должен быть высокоомным (10 кОм и выше), чтобы избежать потерь сигнала и искажений. Если импеданс входа ниже импеданса микрофона, звук станет глухим, а частотный диапазон сузится. Для проверки используйте мультиметр в режиме измерения сопротивления или сверьтесь с документацией.

Обратите внимание на балансный и небалансный сигналы. XLR-выходы микрофонов передают балансный сигнал, который устойчив к помехам на длинных кабелях. Входы усилителей обычно небалансные (RCA, Jack). Подключение балансного выхода к небалансному входу требует переходника с симметрирующим трансформатором или DI-бокса, иначе возможны наводки и потеря качества. Если микрофон имеет небалансный выход (Jack), подключайте его напрямую к соответствующему входу усилителя.

Убедитесь, что усилитель поддерживает микрофонный уровень сигнала. Некоторые модели имеют отдельный MIC IN с предусилителем, другие – только линейные входы. Попытка подключить микрофон напрямую к линейному входу без предусилителя приведет к слабому или искаженному звуку. Если усилитель не имеет микрофонного входа, используйте внешний предусилитель или микшер с регулировкой усиления, чтобы поднять уровень сигнала до линейного.

Проверьте наличие фантомного питания, если используете конденсаторный микрофон. Автоусилители не обеспечивают 48 В, поэтому потребуется внешний источник питания или батарейный блок. Динамические микрофоны не нуждаются в фантомном питании, но их сигнал слабее. Для тестирования подключите микрофон к усилителю через предусилитель и прослушайте звук на низкой громкости – при правильной совместимости сигнал будет чистым, без шипения и искажений.

Используйте кабели правильной длины и экранирования. Для микрофонов с XLR-выходом применяйте экранированные кабели длиной не более 5–7 метров, чтобы избежать наводок. При подключении через Jack или RCA выбирайте кабели с двойным экранированием. Длинные кабели без экрана улавливают помехи от бортовой сети автомобиля, особенно при работе двигателя. Если сигнал сопровождается фоном или треском, замените кабель или добавьте ферритовые фильтры.

Перед окончательным подключением проведите тест на совместимость. Подключите микрофон через предусилитель (если требуется) к усилителю и включите систему. Установите минимальную громкость и постепенно увеличивайте усиление. Если звук появляется без задержек, искажений и помех – совместимость подтверждена. При наличии фона или слабого сигнала проверьте заземление, кабели и соответствие уровней. Запишите параметры подключения для дальнейшей настройки.

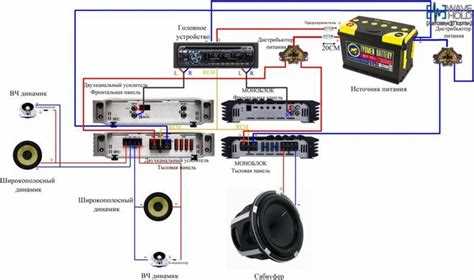

Подготовка кабелей и разъемов для соединения

Для подключения микрофона к автоусилителю потребуются кабели с разъемами XLR (для микрофона) и RCA или 3,5 мм jack (для входа усилителя). Выбор зависит от типа микрофона и входов на усилителе. Если микрофон динамический, достаточно стандартного XLR-кабеля. Для конденсаторных моделей дополнительно понадобится фантомное питание, но в автоусилителях оно редко предусмотрено – учитывайте это при выборе оборудования.

Проверьте длину кабелей перед покупкой. Оптимальная длина – 1,5–3 метра: слишком короткий кабель ограничит свободу перемещения, длинный – увеличит сопротивление сигнала и риск наводок. Для минимизации помех используйте экранированные кабели с медной оплеткой. Избегайте дешевых вариантов с тонкой изоляцией – они быстро изнашиваются и пропускают электромагнитные шумы от бортовой сети автомобиля.

Разъемы XLR требуют правильной распайки. Стандартная схема: контакт 1 – экран (земля), контакт 2 – горячий сигнал (+), контакт 3 – холодный сигнал (−). Если кабель уже распаян, прозвоните его мультиметром в режиме проверки целостности. Сопротивление между контактами 2 и 3 должно быть близко к нулю, а между экраном и любым из сигнальных контактов – бесконечность. Ошибки в распайке приведут к обратной фазе сигнала или его полному отсутствию.

Для подключения к усилителю часто используют переходники. Например, XLR на RCA или XLR на 3,5 мм jack. При выборе переходника обратите внимание на его качество: дешевые модели могут иметь слабый контакт или плохую изоляцию. Лучше использовать цельные кабели с нужными разъемами на концах, чем переходники – это снижает количество точек соединения и риск потери сигнала.

Если усилитель имеет только линейный вход (RCA), а микрофон выдает микрофонный уровень сигнала (слабый), потребуется предусилитель. Без него звук будет тихим и зашумленным. Предусилитель можно встроить в разрыв кабеля или использовать внешнее устройство. Убедитесь, что его выходное напряжение совместимо с входом усилителя (обычно 1–2 В).

Перед пайкой или обжимом разъемов зачистите провода на 5–7 мм. Используйте термоусадочную трубку для изоляции соединений – она надежнее изоленты и не разматывается со временем. При обжиме XLR-разъемов применяйте специальный инструмент: плоскогубцы могут повредить контакты. Для RCA и jack достаточно паяльника мощностью 25–40 Вт и припоя с канифолью.

После сборки кабеля проверьте его работу до установки в автомобиль. Подключите микрофон к усилителю и подайте питание. Если звук искажен или слышны помехи, прозвоните кабель повторно. Частая причина проблем – плохой контакт в разъеме или короткое замыкание между экраном и сигнальными проводами. Устраните дефект до монтажа, чтобы избежать демонтажа обшивки салона.

Для защиты от вибраций и механических повреждений закрепите кабель пластиковыми стяжками или специальными клипсами. Избегайте острых углов и мест с высокой температурой (например, рядом с выпускным коллектором). В местах прохода через металлические панели используйте резиновые втулки – они предотвратят перетирание изоляции. Готовый кабель должен быть гибким, но не провисать, чтобы не цепляться за элементы салона.

Подключение микрофона к линейному входу автоусилителя

Линейный вход автоусилителя рассчитан на сигнал с уровнем 0,3–2 В (обычно 1 В RMS), тогда как динамический микрофон выдаёт 1–10 мВ. Без предварительного усиления звук будет едва слышен. Используйте микрофонный предусилитель с регулировкой усиления (например, ART ProMPA II или Behringer MIC100) или микшер с фантомным питанием, если подключаете конденсаторный микрофон. Проверьте входное сопротивление усилителя – оно должно быть не менее 10 кОм для корректной работы.

Для подключения потребуются:

• Кабель XLR (для микрофона) с переходником на RCA или 3,5 мм jack (в зависимости от входа усилителя).
• Экранированный аудиокабель с низким уровнем шума (например, Mogami W2534).
• Адаптер с симметричного выхода предусилителя на несимметричный вход усилителя (если требуется).
• Тестер для проверки отсутствия короткого замыкания в кабелях.

Порядок действий:

1. Подключите микрофон к предусилителю через XLR-кабель. Установите фантомное питание +48 В, если используете конденсаторный микрофон.
2. Настройте усиление предусилителя так, чтобы сигнал на выходе не превышал 1 В RMS (измерьте мультиметром в режиме AC или используйте осциллограф).
3. Соедините выход предусилителя с линейным входом усилителя через адаптер RCA или jack. Убедитесь, что заземление не создаёт петлю – при появлении фона используйте гальваническую развязку (например, трансформатор Jensen ISO-MAX).
4. Включите усилитель и установите уровень громкости на минимум. Постепенно увеличивайте, избегая клиппинга (искажений).

Типичные ошибки: подключение микрофона напрямую к линейному входу без предусилителя, использование некачественных кабелей с высоким сопротивлением, игнорирование импеданса (вход усилителя должен быть в 5–10 раз выше выходного сопротивления источника). Если сигнал слабый, проверьте полярность подключения XLR (контакты 2 и 3) и наличие фантомного питания. При появлении шума заземлите корпус микрофона и предусилителя на общую точку с усилителем.

Для мобильных решений подойдут портативные предусилители с питанием от USB или батарей (например, iRig Pre HD). Если усилитель имеет только высокоуровневые входы (для динамиков), используйте линейный преобразователь уровня (line-out converter) или дополнительный усилитель с линейным выходом. Избегайте подключения микрофона к входам AUX без адаптации уровня – это приведёт к перегрузке или отсутствию сигнала.

Настройка уровня сигнала на усилителе для микрофона

Перед регулировкой убедитесь, что микрофон подключен к линейному входу (Line In) или специальному MIC-входу усилителя с чувствительностью не ниже -50 дБ. Начните с установки gain (усиление) на минимальное значение – обычно это крайнее левое положение потенциометра. Если усилитель оснащен переключателем уровня входного сигнала (например, MIC/Line), выберите режим MIC, чтобы избежать перегрузки. Включите источник звука (например, голос на расстоянии 10–15 см от микрофона) и постепенно увеличивайте gain, пока индикатор clip (перегрузка) не начнет мигать – затем уменьшите уровень на 3–6 дБ для запаса.

Для точной настройки используйте осциллограф или программный анализатор спектра (например, REW или Audacity), подключив его к выходу усилителя. Идеальный сигнал должен иметь амплитуду в пределах -12 дБFS при максимальной громкости голоса, без искажений на пиках. Если усилитель поддерживает эквалайзер, отключите низкие частоты (80–150 Гц) для динамических микрофонов, чтобы снизить фоновый шум. На моделях с компрессором установите threshold на -20 дБ и ratio 3:1 – это сгладит резкие перепады громкости без потери разборчивости.

После базовой настройки проведите тест в реальных условиях: попросите помощника говорить с разной интенсивностью, контролируя выходной сигнал по VU-метру или светодиодному индикатору. Если звук «захлебывается» на громких фразах, уменьшите gain на 1–2 дБ и увеличьте компрессию (если доступно). Для конденсаторных микрофонов дополнительно отрегулируйте фантомное питание (+48 В) – его недостаток проявляется в виде шипения или слабого сигнала. Зафиксируйте оптимальные параметры, чтобы избежать повторной настройки при каждом включении.

Тестирование работы микрофона через динамики автомобиля

Перед началом тестирования убедитесь, что все соединения выполнены правильно: микрофон подключен к линейному входу усилителя через RCA-кабель или адаптер, а усилитель запитан от аккумулятора с предохранителем на 10–15 А. Проверьте уровень громкости на головном устройстве – установите его на 30–40% от максимума, чтобы избежать искажений и обратной связи. Если микрофон имеет регулятор чувствительности, начните с минимального значения и постепенно увеличивайте, пока звук не станет отчетливым.

Для проверки используйте следующие шаги:

1. Запустите двигатель автомобиля – это стабилизирует напряжение в бортовой сети и исключит помехи от генератора.
2. Включите аудиосистему в режим AUX или линейного входа, если микрофон подключен напрямую к усилителю.
3. Произнесите несколько фраз на расстоянии 10–15 см от микрофона, контролируя звук в динамиках. При появлении хрипов или свиста уменьшите громкость или отодвиньте микрофон от динамиков.
4. Проверьте работу на разных частотах: низкие голоса (80–150 Гц) и высокие (2–4 кГц) должны воспроизводиться без провалов.

Если звук отсутствует или слишком тихий, проверьте:

• Полярность подключения микрофона – при неправильном подключении сигнал может пропадать.
• Настройки эквалайзера на усилителе: отключите все фильтры (LPF/HPF) и установите басы/высокие частоты на нейтральное значение.
• Состояние кабелей – изломы или окисление контактов могут ослаблять сигнал.
• Напряжение на усилителе: при работающем двигателе оно должно быть в пределах 13,8–14,4 В.

При появлении обратной связи (свиста) измените расположение микрофона: направьте его в сторону от динамиков или используйте микрофон с кардиоидной диаграммой направленности. Если проблема сохраняется, установите между микрофоном и усилителем шумоподавитель или процессор эффектов с функцией подавления обратной связи. Для динамических микрофонов (например, Shure SM58) может потребоваться предусилитель с фантомным питанием +48 В, если усилитель не обеспечивает достаточного усиления.

Завершите тестирование проверкой на разных скоростях движения. При 60–80 км/ч обратите внимание на вибрации и посторонние шумы: если они усиливаются, закрепите микрофон на амортизирующем держателе или используйте кабель с экранированием от помех. Для профессионального звучания откалибруйте систему с помощью тестового сигнала (например, генератора белого шума) и анализатора спектра, чтобы выровнять АЧХ в диапазоне 100 Гц–8 кГц.

Устранение шумов и помех при подключении микрофона

Шумы при подключении микрофона к автоусилителю чаще всего возникают из-за неэкранированных кабелей, плохого заземления или наводок от бортовой сети. Первым шагом проверьте целостность экранирующей оплётки микрофонного кабеля – даже микроразрывы приводят к появлению фона на частоте 50–100 Гц. Используйте кабели с двойным экранированием (например, Belden 8412) и разъёмы XLR с металлическим корпусом, обеспечивающие надёжное соединение.

Проблемы с заземлением решаются подключением общего провода микрофона к минусовой шине усилителя напрямую, а не через кузов автомобиля. Измерьте сопротивление между массой усилителя и минусом аккумулятора – оно не должно превышать 0,1 Ом. Если значение выше, зачистите контактные поверхности и используйте медные шайбы для улучшения проводимости.

Наводки от генератора или системы зажигания устраняются установкой фильтра питания. Подключите усилитель через LC-фильтр с дросселем на 10–20 мкГн и конденсатором 2200–4700 мкФ (например, Murata BNX023). Для микрофонного входа используйте ферритовые кольца на кабеле – намотайте 5–7 витков провода на кольцо диаметром 10–15 мм, это снизит высокочастотные помехи на 15–20 дБ.

Если шум проявляется только при работающем двигателе, проверьте напряжение питания усилителя. При превышении 14,4 В установите стабилизатор напряжения на 12 В (например, LM7812) или используйте отдельный аккумулятор для аудиосистемы. Избегайте параллельного подключения микрофона и мощных потребителей (стартер, вентилятор) к одной цепи.

Неправильная чувствительность микрофонного входа усилителя также вызывает шумы. Установите уровень усиления на минимальное значение, затем постепенно увеличивайте его до появления чистого сигнала. Для динамических микрофонов оптимальный уровень – –50 дБ, для конденсаторных – –35 дБ. Используйте встроенные эквалайзеры усилителя для подавления частот ниже 80 Гц, где сосредоточены основные помехи.

В случаях, когда шум сохраняется, примените гальваническую развязку. Подключите микрофон через аудиоизолятор (например, iFi Audio Defender+) или трансформаторный разделитель (Lundahl LL1540). Это исключит влияние блуждающих токов и уравняет потенциалы между устройствами. Для цифровых систем используйте оптический кабель Toslink вместо аналогового подключения.

Последний этап – проверка акустического окружения. Вибрации кузова передаются на микрофон через крепление, создавая низкочастотный гул. Используйте демпфирующие подвесы (например, Rycote InVision) или закрепите микрофон на резиновых прокладках. Избегайте установки рядом с динамиками, чтобы исключить акустическую обратную связь.
