Компас-3D позволяет строить сферы несколькими способами, но наиболее точный и гибкий – через инструмент «Сфера по центру и радиусу». Этот метод подходит для проектирования деталей с криволинейными поверхностями, например, корпусов подшипников, линз или элементов гидравлических систем. В версии Компас-3D V22 и новее алгоритм построения оптимизирован: снижено количество промежуточных шагов, а точность задания параметров повышена до 0,001 мм.
Перед началом работы убедитесь, что активна 3D-модель (не чертеж) и включен режим «Эскиз» на плоскости XY, XZ или YZ. Если сфера должна быть привязана к существующей геометрии, используйте вспомогательные плоскости или оси. Для сложных сборок рекомендуется предварительно создать локальную систему координат, чтобы избежать ошибок при последующем позиционировании.
При задании радиуса учитывайте допуски: в машиностроении стандартные значения для сферических поверхностей – R5, R10, R15, R20 и т.д. (по ГОСТ 6636-69). Если требуется нестандартный размер, вводите значение вручную с точностью до трех знаков после запятой. Для проверки корректности построения используйте команду «Измерить» (Ctrl+M) – расхождение между заданным и фактическим радиусом не должно превышать 0,01 мм.
После создания сферы часто требуется модификация: вырезание отверстий, создание фасок или сопряжений. Для этого применяйте операции «Вырезать выдавливанием» или «Скругление». При работе с большими сборками отключите отображение нерелевантных компонентов (ПКМ → Скрыть), чтобы ускорить пересчет модели. Если сфера используется как основа для дальнейшего моделирования, зафиксируйте ее положение командой «Зафиксировать» в дереве построения.
Создание сферы в Компас-3D: пошаговая инструкция
Запустите Компас-3D и выберите режим 3D-моделирование. В верхней панели инструментов перейдите на вкладку «Элементы оформления» и нажмите «Сфера» (иконка с изображением сферы). Если инструмент не отображается, добавьте его через «Настройка интерфейса» → «Команды» → «Элементы оформления».
В открывшемся окне параметров задайте центр сферы. Для этого укажите координаты в полях X, Y, Z или выберите точку на экране, щелкнув левой кнопкой мыши в графической области. По умолчанию центр располагается в начале координат (0, 0, 0). Для точного позиционирования используйте привязки к существующим объектам или сетке.
Определите радиус сферы. В поле «Радиус» введите числовое значение (например, 50 мм) или укажите его динамически, растягивая окружность мышью. Для создания полусферы или сектора установите флажок «Ограниченный угол» и задайте параметры «Начальный угол» и «Конечный угол» в градусах.
Выберите метод построения: «По центру и радиусу» или «По трем точкам». Второй вариант полезен, если требуется создать сферу, проходящую через заданные точки на модели. После настройки параметров нажмите «Создать» – сфера появится в графической области. Для редактирования дважды щелкните по ней или выделите в дереве модели и измените параметры в панели свойств.
Если сфера создается как часть сборки, используйте инструмент «Сопряжение» для привязки к другим компонентам. Например, совместите центр сферы с вершиной или гранью детали, выбрав соответствующие элементы и тип сопряжения «Совпадение» или «Концентричность». Проверьте корректность сборки, запустив проверку пересечений через «Анализ → Проверка пересечений».
Для экспорта сферы в другие форматы (STEP, IGES, STL) выделите ее в дереве модели, нажмите правой кнопкой мыши и выберите «Экспорт». Убедитесь, что в настройках экспорта установлен флажок «Сохранять топологию», чтобы избежать потери геометрии. При необходимости разбиения сферы на грани используйте команду «Разбиение поверхности» из меню «Редактирование».
Выбор типа документа для построения сферы
В Компас-3D сфера создается только в документе типа «Деталь» (файл с расширением *.m3d). Этот формат поддерживает твердотельное и поверхностное моделирование, необходимые для корректного построения объемных тел. При попытке создать сферу в документе «Фрагмент» или «Сборка» инструмент будет недоступен, так как эти типы предназначены для плоских эскизов и компоновки деталей соответственно. Убедитесь, что при запуске Компас-3D выбран шаблон «Деталь (мм)» или аналогичный с метрической системой, чтобы избежать проблем с масштабированием.
Для оптимальной работы с параметризацией и последующим редактированием сферы используйте документ «Деталь» с включенным режимом «Параметрический». Это позволит задавать радиус через переменные, связывать его с другими элементами модели и автоматически обновлять геометрию при изменении исходных данных. В настройках документа отключите опцию «Создавать объекты в абсолютных координатах», чтобы центр сферы по умолчанию размещался в начале координат – это упростит дальнейшие операции, такие как вычитание или объединение с другими телами.

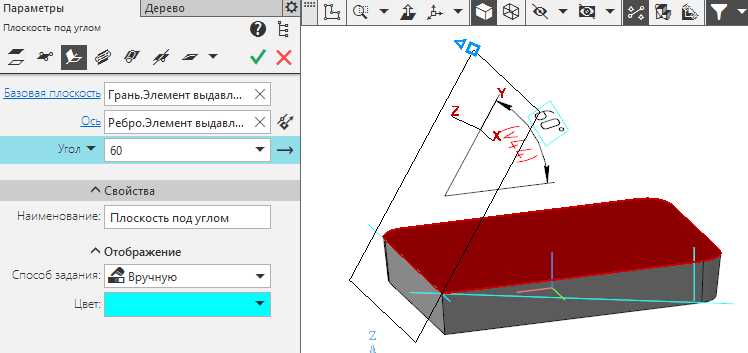

Настройка параметров рабочей плоскости перед созданием
Перед построением сферы в Компас-3D выберите рабочую плоскость, от которой будет зависеть точность и удобство дальнейших операций. По умолчанию система предлагает три стандартные плоскости: фронтальную, горизонтальную и профильную. Для сферы оптимально использовать фронтальную плоскость (XOY), так как она обеспечивает симметричное отображение объекта в изометрии. Если требуется построение сферы под углом, создайте дополнительную плоскость через команду «Смещенная плоскость» с указанием базовой плоскости и расстояния смещения – например, 50 мм по оси Z.
Настройте параметры отображения плоскости, чтобы избежать визуальных помех при работе. В панели «Свойства» (вызывается правой кнопкой мыши на выбранной плоскости) установите прозрачность на уровне 30–50% и отключите отображение границ, если они мешают восприятию эскиза. Для сложных сборок активируйте опцию «Показывать только в активном виде», чтобы плоскость не отображалась в других проекциях. Это сократит время рендеринга и упростит навигацию.
При работе с крупными сборками или сферами большого диаметра (свыше 1000 мм) увеличьте масштаб отображения плоскости до 1:5 или 1:10. Это позволит точнее позиционировать центр сферы и избежать ошибок при задании радиуса. Для этого в контекстном меню плоскости выберите «Масштаб» и введите нужное значение. Убедитесь, что плоскость не пересекается с другими объектами в сборке – в противном случае используйте команду «Скрыть» для временного отключения мешающих элементов.
Если сфера создается на основе эскиза (например, окружности), предварительно настройте параметры привязок. Включите глобальные привязки «Ближайшая точка» и «Центр», а также локальную привязку «По сетке» с шагом 10 мм для удобного позиционирования центра. Отключите ненужные привязки, такие как «Пересечение», чтобы избежать случайных сдвигов эскиза. Для точного задания координат центра используйте панель «Параметры» в режиме эскиза, где можно вручную ввести значения X, Y и Z.
Использование команды «Сфера» в инструментальной панели
Команда «Сфера» в Компас-3D расположена на панели «Геометрия» в разделе «Элементы вращения». Для её активации выберите инструмент с иконкой сферы или воспользуйтесь горячей клавишей *Shift+S*. После вызова команды в строке параметров отображаются поля для ввода радиуса, координат центра и угла сектора. По умолчанию создаётся полная сфера с радиусом 10 мм, но значения можно изменить до подтверждения операции. Для точного позиционирования используйте привязки к существующим объектам или вводите координаты вручную через контекстное меню.
При построении сферы с нестандартными параметрами, например, с вырезом (сектором), задайте угол в поле «Угол сектора» – допустимый диапазон от 1° до 360°. Для создания полусферы укажите 180°, а для четверти – 90°. Если требуется сфера с отверстием, предварительно постройте цилиндр или конус, а затем примените булеву операцию «Вычитание». После завершения построения проверьте корректность геометрии через анализ пересечений или визуальный осмотр в режиме «Каркас».
Задание центра сферы через координаты или привязки
В Компас-3D центр сферы задаётся либо числовыми координатами в полях панели свойств, либо привязкой к существующим геометрическим элементам. Для ввода координат откройте панель «Параметры» при создании сферы и введите значения X, Y, Z в соответствующие поля – например, «0;0;0» для начала координат. При работе с большими сборками удобно использовать относительные координаты, указав смещение от базовой точки через символ «@» (например, «@50;-20;30»). Точность ввода критична: дробные значения разделяйте точкой, а не запятой, иначе система выдаст ошибку.
Привязки позволяют фиксировать центр сферы к характерным точкам уже созданных объектов: вершинам, центрам граней, пересечениям рёбер или осевым линиям. Активируйте нужный тип привязки (например, «Ближайшая точка» или «Центр») в контекстном меню, затем щёлкните по целевому элементу – координаты центра подставятся автоматически. Для сложных моделей используйте комбинацию привязок: сначала зафиксируйте центр по вершине, затем уточните положение по осевой линии, удерживая клавишу Shift для временного отключения привязок. Избегайте наложения нескольких привязок одновременно – это может привести к неожиданным смещениям.
Если центр сферы должен совпадать с центром масс детали, воспользуйтесь командой «Измерить» (Ctrl+I) и выберите опцию «Центр масс» в выпадающем списке. Полученные координаты скопируйте в буфер обмена (Ctrl+C) и вставьте в поля параметров сферы (Ctrl+V). Для динамического обновления центра при изменении модели включите параметр «Ассоциативность» в панели свойств – тогда сфера будет автоматически следовать за перемещением привязанной точки.
Определение радиуса сферы вручную или через переменные
В Компас-3D радиус сферы задаётся на этапе её создания через команду «Сфера» в панели инструментов «Элементы оформления». При ручном вводе значения в поле «Радиус» система автоматически строит геометрию с указанным параметром. Для точности рекомендуется использовать числовые значения с точностью до трёх знаков после запятой, особенно при работе с сопряжёнными деталями. Например, радиус 25.4 мм обеспечит совместимость с имперскими стандартами, если проект требует соответствия дюймовой системе.
Переменные в Компас-3D позволяют динамически управлять радиусом сферы без повторного построения модели. Для этого в дереве переменных создайте новую переменную типа «Длина» с именем, например, «R_sphere», и присвойте ей значение. В параметрах сферы вместо фиксированного числа укажите имя переменной в квадратных скобках: [R_sphere]. Изменение значения переменной автоматически обновит геометрию, что удобно при проектировании серийных изделий с разными типоразмерами.
При использовании переменных учитывайте ограничения: радиус не может быть отрицательным или равным нулю. Для предотвращения ошибок добавьте в дерево переменных условие проверки: если [R_sphere] ≤ 0, система должна выдавать предупреждение. Это реализуется через функцию «Условие» в редакторе переменных. Также полезно связывать радиус с другими параметрами модели, например, с диаметром цилиндра, если сфера является его частью, через формулу [R_sphere] = [D_cylinder]/2.
Для сложных сборок, где радиус сферы зависит от нескольких факторов, используйте внешние переменные. Они позволяют передавать значения между документами, например, из спецификации в 3D-модель. Создайте внешнюю переменную в файле сборки, а затем импортируйте её в документ детали через команду «Связать переменную». Это сокращает время на правку параметров вручную и минимизирует риск ошибок при изменении размеров.
При работе с большими сборками оптимизируйте использование переменных: избегайте создания избыточных связей, так как это замедляет перестроение модели. Для сфер, радиус которых не предполагает изменений, фиксируйте значение вручную. Если же параметр требует гибкости, например, при проектировании регулируемых механизмов, переменные становятся незаменимым инструментом. Проверяйте зависимости через «Дерево модели» – там отображаются все связанные элементы, что упрощает отладку.
Построение сферы по трем точкам на поверхности
В Компас-3D сфера по трем точкам строится через команду «Сфера по трем точкам» в панели «Геометрия». Выберите инструмент, затем последовательно укажите три точки на рабочей плоскости или существующей поверхности. Система автоматически вычислит центр и радиус сферы, проходящей через заданные координаты. Для точности используйте привязки (например, «Ближайшая точка» или «Пересечение»), чтобы избежать погрешностей при указании.
Если точки лежат на одной прямой или образуют вырожденный треугольник, построение завершится с ошибкой. Проверьте расположение точек: они должны образовывать неколлинеарный треугольник. В случае ошибки измените положение хотя бы одной точки или используйте вспомогательные построения (например, перпендикуляры к отрезкам) для корректировки геометрии.
После успешного указания точек сфера появится в виде предварительного контура. Нажмите «Создать объект» для фиксации. Для редактирования параметров откройте панель свойств: здесь можно изменить радиус, сместить центр или переопределить точки. Учтите, что сфера строится как аналитическая поверхность, поэтому ее точность зависит от точности исходных координат.
При работе с импортированными моделями или сложными поверхностями предварительно спроецируйте точки на нужную плоскость с помощью команды «Проекция точки». Это исключит несоответствие высот и обеспечит корректное построение. Для визуальной проверки включите отображение осей координат и используйте режим «Каркас», чтобы убедиться в правильности положения сферы.
В параметрических сборках свяжите точки с переменными или размерами, чтобы сфера автоматически перестраивалась при изменении исходных данных. Для этого в свойствах точек укажите зависимости от других элементов модели. Это особенно полезно при проектировании сопрягаемых деталей, где радиус сферы должен динамически подстраиваться под изменяемые параметры.
Редактирование параметров сферы после создания
После построения сферы в Компас-3D доступ к её параметрам открывается через дерево модели. Дважды кликните по элементу «Сфера» в дереве или выберите его правой кнопкой мыши и нажмите «Редактировать». Откроется панель с исходными параметрами: радиус, координаты центра и углы наклона. Изменения вступают в силу после нажатия «Создать объект» или клавиши Enter.
Для точной корректировки радиуса используйте поле ввода с шагом 0.1 мм или задайте значение вручную. Если требуется изменить положение центра, укажите новые координаты X, Y, Z в соответствующих полях. При работе с большими сборками рекомендуется фиксировать центр сферы относительно базовых плоскостей или других элементов, чтобы избежать смещения при последующих изменениях.
Углы наклона сферы редактируются через параметры «Угол по оси X» и «Угол по оси Y». Эти значения определяют ориентацию сферы в пространстве. Например, угол 45° по оси X повернёт сферу так, что её экватор будет наклонён относительно горизонтальной плоскости. Для сброса наклона установите оба угла в 0°.
- Изменение радиуса: введите новое значение в поле «Радиус» и подтвердите.
- Смещение центра: укажите новые координаты в полях X, Y, Z.
- Поворот: задайте углы наклона в градусах.
- Привязка к объектам: используйте параметр «Привязка» для фиксации центра к вершине, ребру или грани.
Если сфера создана как часть массива или операции (например, вычитание), её параметры можно редактировать только после разрыва связи с родительским элементом. Для этого выделите сферу в дереве модели, правой кнопкой мыши выберите «Разрушить» и подтвердите действие. После этого станут доступны все параметры для независимого изменения.
При редактировании сферы, участвующей в булевых операциях, учитывайте, что изменение радиуса или положения может привести к некорректному результату. Например, уменьшение радиуса сферы, вычитаемой из тела, может оставить артефакты или разрывы в геометрии. В таких случаях рекомендуется сначала отменить булеву операцию, отредактировать сферу, а затем применить операцию заново.
Для быстрого доступа к параметрам используйте горячие клавиши. Нажмите Ctrl + Shift + E для вызова окна редактирования выделенного элемента. Это сокращает время при работе с большим количеством объектов. Также можно закрепить панель параметров на экране через меню «Вид» → «Панели инструментов» → «Параметры».
После внесения изменений проверьте геометрию на корректность. Используйте команду «Проверить геометрию» в контекстном меню сферы. Если обнаружены ошибки (например, самопересечения или разрывы), откатитесь к предыдущей версии через историю модели или скорректируйте параметры вручную. Для сложных случаев экспортируйте сферу в формат STEP и импортируйте обратно – это часто устраняет мелкие дефекты.
Создание полой сферы с заданной толщиной стенки
Для построения полой сферы в Компас-3D используйте инструмент «Сфера» из панели «Элементы оформления» с последующим применением операции «Оболочка». Сначала создайте сплошную сферу с внешним радиусом, равным сумме требуемого внешнего радиуса и половины толщины стенки. Например, при внешнем радиусе 50 мм и толщине стенки 5 мм задайте радиус 52,5 мм. Это обеспечит корректное смещение при формировании оболочки.
Активируйте операцию «Оболочка» (Редактор → Оболочка) и выберите верхнюю грань сферы как удаляемую. В поле «Толщина» укажите отрицательное значение, равное заданной толщине стенки (например, -5 мм). Направление смещения автоматически определится внутрь сферы. Для точного контроля параметров используйте режим предварительного просмотра – он позволит избежать ошибок при выборе грани или направления.
- Проверьте замкнутость модели перед применением оболочки: недопустимы разрывы или пересекающиеся грани.
- При толщине стенки более 30% от радиуса сферы используйте многоэтапное построение: сначала создайте оболочку с половиной толщины, затем повторите операцию.
- Для сфер с внутренними полостями сложной формы применяйте «Булеву операцию» вычитания вспомогательного тела из сплошной сферы.
