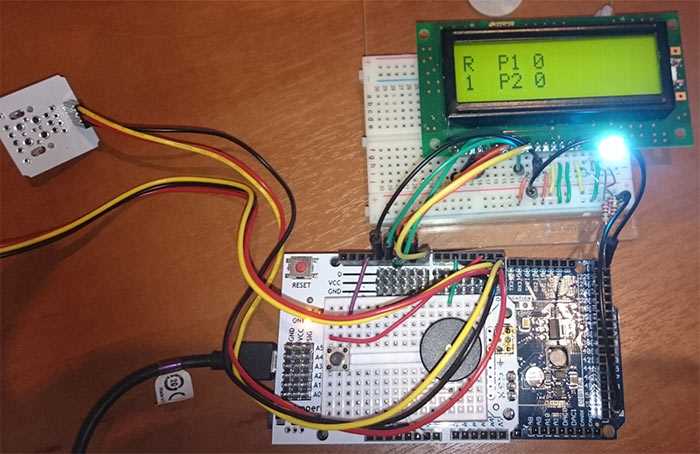

Как сделать счетчик на ардуино

Счетчик на базе Arduino – это не только учебный проект, но и основа для более сложных устройств: от систем учета посетителей до автоматизированных производственных линий. В этой статье разберем реализацию на базе платы Arduino Uno с использованием модуля HC-SR04 (ультразвуковой датчик) или TCS3200 (датчик цвета) в зависимости от задачи. Потребуется минимальный набор компонентов: макетная плата, резисторы на 220 Ом, светодиоды и провода Dupont.

Код будет написан в среде Arduino IDE с подключением библиотек NewPing.h (для HC-SR04) или FreqCount.h (для TCS3200). Основной цикл loop() будет обновлять показания каждые 100 мс, чтобы избежать ложных срабатываний. Для отображения результатов используем семисегментный индикатор TM1637 или последовательный монитор через Serial.begin(9600). Важно: при работе с HC-SR04 учитывайте диапазон измерений – 2 см до 4 м с погрешностью ±3 мм.

Настройка датчиков требует калибровки. Для HC-SR04 разместите его на высоте 30–50 см от поверхности, чтобы минимизировать помехи. При использовании TCS3200 установите белый лист бумаги на расстоянии 1–2 см для эталонного замера. В коде предусмотрите фильтрацию шумов: усредняйте показания по 5 измерениям или используйте скользящее среднее. Для питания подойдет USB или внешний блок на 7–12 В с током не менее 500 мА.

Ошибки чаще всего возникают из-за неправильного подключения пинов. Например, для HC-SR04: Trig – к D9, Echo – к D10. Для TM1637: CLK – D2, DIO – D3. Проверяйте соединения мультиметром перед подачей питания. Если индикатор не работает, убедитесь, что библиотека TM1637Display.h корректно установлена через менеджер библиотек Arduino IDE.

Выбираем компоненты для сборки счетчика на Ардуино

Основой проекта станет плата Arduino Uno R3 на базе микроконтроллера ATmega328P. Она подходит для начинающих из-за низкой стоимости (~500–800 руб.), достаточного количества цифровых и аналоговых пинов (14 и 6 соответственно) и совместимости с большинством библиотек. Альтернатива – Arduino Nano, если требуется компактность, но учтите: у Nano меньше пинов и слабее стабилизатор напряжения, что критично при подключении периферии.

Для отображения данных используйте 4-разрядный 7-сегментный индикатор с общим катодом, например, TM1637 или MAX7219. Модуль TM1637 дешевле (~150 руб.), проще в подключении (требует всего 2 цифровых пина) и поддерживает яркость регулировку. MAX7219 дороже (~300 руб.), но позволяет управлять 8 разрядами и подключать до 64 светодиодов, что полезно для расширения функционала. Избегайте индикаторов с общим анодом – они требуют дополнительных резисторов и сложнее в настройке.

Кнопки для управления счетчиком выбирайте тактильные с параметрами 6×6×5 мм и сопротивлением 50±20 г. Оптимальный вариант – модули с подтягивающими резисторами на 10 кОм, например, KY-004. Они избавляют от необходимости паять резисторы отдельно и снижают риск дребезга контактов. Если планируете использовать несколько кнопок, берите энкодер типа KY-040 – он совмещает функции кнопки и потенциометра, экономя пины и место на макетной плате.

Питание обеспечит литий-полимерный аккумулятор на 3.7 В (например, 18650) с модулем зарядки TP4056. Для стационарных проектов подойдет блок питания на 9 В с разъемом 5.5×2.1 мм – он совместим с большинством плат Arduino. При работе от USB используйте кабель с ферритовым фильтром, чтобы минимизировать помехи, особенно если счетчик будет взаимодействовать с датчиками или беспроводными модулями.

Дополнительные компоненты зависят от специфики проекта. Для счетчика импульсов потребуется оптопара PC817 или датчик Холла A3144, если сигнал поступает от индуктивных источников. При необходимости сохранять данные между сеансами работы добавьте модуль EEPROM AT24C256 (~100 руб.) – он хранит до 32 КБ данных и подключается по I2C. Для звукового оповещения используйте пьезоизлучатель без встроенного генератора, например, KPEG110 – он потребляет меньше тока и точнее настраивается программно.

Подключаем кнопку и светодиод к плате Ардуино

Для сборки схемы потребуются: плата Arduino Uno, резистор 220 Ом (для светодиода), резистор 10 кОм (для кнопки), тактовая кнопка, светодиод (любого цвета), макетная плата и соединительные провода. Светодиод подключается анодом (длинная ножка) к цифровому пину (например, D13) через резистор 220 Ом, катодом – к GND. Кнопка размещается на макетной плате: один контакт подключается к пину 5V через резистор 10 кОм (pull-down), второй – к цифровому пину (например, D2). При нажатии кнопки пин D2 получает сигнал HIGH, при отпускании – LOW.

Типичные ошибки при подключении:

• Отсутствие резистора для светодиода – приведет к его перегоранию из-за превышения тока (максимальный ток для цифровых пинов Arduino – 20 мА).
• Неправильное подключение кнопки без pull-down резистора – пин будет «плавать», считывая случайные значения.
• Использование пинов 0 и 1 (RX/TX) – они заняты последовательным портом, что вызовет конфликты при загрузке скетча.

Перед загрузкой кода проверьте схему мультиметром в режиме прозвонки: убедитесь, что при нажатии кнопки на пине D2 появляется напряжение 5V, а светодиод на D13 загорается при подаче сигнала HIGH. Если светодиод не горит, поменяйте полярность или проверьте целостность резистора. Для стабильной работы кнопки используйте debounce-задержку в коде (50–100 мс), чтобы исключить ложные срабатывания от дребезга контактов.

Пишем базовый код для инкрементации счетчика

Начнем с инициализации переменной counter типа int в глобальной области видимости. Это позволит хранить текущее значение счетчика между циклами loop(). Задайте начальное значение 0, если требуется отсчет с нуля, или другое число – например, -10 для отрицательных стартовых значений. Избегайте использования unsigned int без необходимости: при переполнении счетчик сбросится на 0, что может быть неочевидно при отладке.

• Оптимизируйте код: замените delay() на millis() для неблокирующей задержки. Пример:

  unsigned long lastDebounceTime = 0;
  if (millis() - lastDebounceTime > 50) {
  counter++;
  lastDebounceTime = millis();
  }

• Для счетчика с ограничением по максимуму добавьте проверку:

  if (counter >= 100) counter = 0;

  Это сбросит значение при достижении 100.

• Используйте const byte для пинов кнопок и светодиодов – это экономит память и предотвращает случайные изменения.

Завершите код обработкой переполнения. Если счетчик должен останавливаться на максимальном значении (например, 255 для byte), добавьте условие if (counter < 255) counter++;. Для визуальной обратной связи подключите светодиод к пину 13 и мигайте им при каждом инкременте: digitalWrite(13, HIGH); delay(100); digitalWrite(13, LOW);. Это упростит отладку без монитора порта.

Настраиваем отображение текущего значения на семисегментном индикаторе

Для отображения цифр используйте массив байтов, где каждый элемент соответствует комбинации включенных сегментов. Пример для индикатора с общим катодом:

• byte digits[] = {0x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07, 0x7F, 0x6F}; – последовательность для цифр 0–9.
• Каждый байт кодирует сегменты: бит 0 – сегмент a, бит 1 – b, ..., бит 6 – g. Например, 0x3F (00111111) включает все сегменты кроме dp для отображения "0".
• В функции loop() вызывайте digitalWrite() для каждого пина сегмента, передавая значение из массива через побитовое сравнение: digitalWrite(pinA, digits[value] & 0x01);.

Оптимизируйте код, используя сдвиговые регистры (например, 74HC595) для сокращения количества задействованных пинов Arduino. Подключите регистр по SPI: пин DS (14) к MOSI (D11), SH_CP (11) к SCK (D13), ST_CP (12) к любому цифровому пину. Отправляйте байт с данными через shiftOut(), предварительно преобразовав значение счетчика в соответствующий код сегментов. Для динамической индикации с несколькими разрядами чередуйте активацию общих катодов/анодов с частотой 100–200 Гц, чтобы избежать мерцания.

Добавляем сброс счетчика при удержании кнопки

Для реализации сброса счетчика при удержании кнопки используйте библиотеку Bounce2 – она устраняет дребезг контактов и позволяет точно фиксировать длительное нажатие. Подключите кнопку к цифровому пину (например, D2) с подтягивающим резистором на 5V или активируйте встроенный подтягивающий резистор через pinMode(buttonPin, INPUT_PULLUP). В коде задайте порог удержания: 1000 мс – оптимальное значение для надежного срабатывания без случайных сбросов. Пример условия: if (button.fell() && button.duration() > 1000).

Учтите, что при использовании INPUT_PULLUP логика кнопки инвертирована: нажатие соответствует LOW, а отпускание – HIGH. Если кнопка подключена без подтягивающего резистора, добавьте внешний на 10 кОм между пином и GND. Для повышения стабильности добавьте задержку 50 мс после сброса, чтобы исключить повторное срабатывание из-за остаточного дребезга.

Обрабатываем дребезг контактов кнопки в коде

Дребезг контактов – физическое явление, возникающее при замыкании или размыкании механических кнопок. В момент нажатия металлические контакты вибрируют, генерируя серию импульсов длительностью от 5 до 50 мс. Для Arduino Uno с тактовой частотой 16 МГц это эквивалентно 80 000–800 000 тактов процессора, что приводит к ложным срабатываниям счетчика.

Простейший способ подавления дребезга – программная задержка. После обнаружения изменения состояния кнопки (например, с HIGH на LOW) вводится пауза в 20–50 мс с помощью функции delay(). Пример: if (digitalRead(buttonPin) == LOW) { delay(30); if (digitalRead(buttonPin) == LOW) { count++; }}. Метод эффективен для одиночных нажатий, но блокирует выполнение остального кода.

Для неблокирующей реализации используйте таймер на базе millis(). Запоминайте время последнего изменения состояния кнопки и сравнивайте его с текущим временем. Если разница превышает 50 мс, считайте нажатие валидным. Пример структуры: unsigned long lastDebounceTime = 0; const unsigned long debounceDelay = 50;. В основном цикле проверяйте условие if ((millis() - lastDebounceTime) > debounceDelay) перед инкрементом счетчика.

Альтернативный подход – использование гистерезиса. Храните предыдущее стабильное состояние кнопки и сравнивайте его с текущим. Если состояние изменилось, запускайте таймер на 50 мс. По истечении времени проверяйте состояние снова: если оно совпадает с предыдущим нестабильным, обновляйте стабильное состояние. Это исключает ложные срабатывания при медленном отпускании кнопки.

Библиотека Bounce2 автоматизирует подавление дребезга. Установите ее через менеджер библиотек Arduino IDE. Пример инициализации: Bounce debouncer = Bounce(); debouncer.attach(buttonPin, INPUT_PULLUP); debouncer.interval(25);. В цикле вызывайте debouncer.update() и проверяйте debouncer.fell() для обнаружения нажатий. Библиотека поддерживает множественные кнопки и настраиваемый интервал.

При работе с несколькими кнопками избегайте дублирования кода. Создайте массив структур, содержащих пин, состояние, время последнего дребезга и задержку. Пример: struct Button { uint8_t pin; bool state; unsigned long lastTime; uint16_t delay; };. В цикле перебирайте массив, обновляя состояния и проверяя условия дребезга для каждой кнопки.

Тестируйте код с реальными кнопками разных типов: тактильными, мембранными, механическими. Дребезг варьируется от 1 мс (качественные тактильные кнопки) до 100 мс (дешевые механические). Настройте задержку экспериментально: начните с 50 мс, затем уменьшайте с шагом 5 мс до появления ложных срабатываний. Оптимальное значение – на 10–15% больше наблюдаемого дребезга.

Оптимизируем энергопотребление счетчика для автономной работы

Оптимизируйте тактовую частоту. ATmega328P может работать на 1 МГц вместо стандартных 16 МГц, снижая потребление с 4 мА до 0,3 мА в активном режиме. Для этого измените фьюзы микроконтроллера или используйте библиотеку arduino-low-power. При работе с низкой частотой избегайте задержек через delay() – заменяйте их на LowPower.idle() или прерывания по таймеру, чтобы микроконтроллер быстрее переходил в сон.

Выбирайте компоненты с учетом энергоэффективности. Транзисторы и резисторы в цепях питания датчиков должны иметь минимальное сопротивление, чтобы снизить потери. Например, MOSFET-транзистор IRLML6401 с сопротивлением 0,035 Ом в открытом состоянии практически не рассеивает мощность. Для питания датчиков используйте отдельные стабилизаторы с низким падением напряжения (LDO), такие как MCP1700 (ток покоя 1,6 мкА), вместо встроенных в Arduino.

Минимизируйте время активности. Если счетчик обновляется раз в минуту, переводите Arduino в сон на 59 секунд, оставляя 1 секунду на измерение и обработку. Для точного пробуждения используйте внешний RTC-модуль (например, DS3231 с током 3 мкА) или внутренний таймер ATmega328P. При работе с беспроводными модулями (LoRa, NRF24) отправляйте данные пакетами, а не непрерывно, и переводите модуль в режим глубокого сна (radio.sleep() для NRF24) между сеансами связи.

Тестируем и отлаживаем готовый счетчик на Ардуино

Проверьте работу счетчика в базовом режиме. Нажмите кнопку или активируйте датчик (в зависимости от схемы) 10 раз и сравните показания на дисплее или в мониторе порта с ожидаемым результатом. Если значения не совпадают, измерьте напряжение на входе цифрового пина мультиметром: при нажатой кнопке оно должно быть близко к 5 В, при отпущенной – к 0 В. Для аналоговых датчиков (например, фоторезистора) используйте функцию analogRead() и проверьте диапазон значений – он должен укладываться в 0–1023.

Распространенные ошибки и их решения:

Оптимизируйте энергопотребление, если счетчик работает от батареи. Замените delay() на millis() для неблокирующей задержки и переведите неиспользуемые пины в режим INPUT_PULLUP или OUTPUT LOW. Для снижения тока потребления дисплея используйте библиотеку с поддержкой сна (например, LiquidCrystal_I2C с методом noBacklight()). Измерьте ток потребления мультиметром в режиме амперметра: в активном режиме он не должен превышать 50 мА, в спящем – 1–2 мА.
