Какие радиоволны длиннее фм лм ам

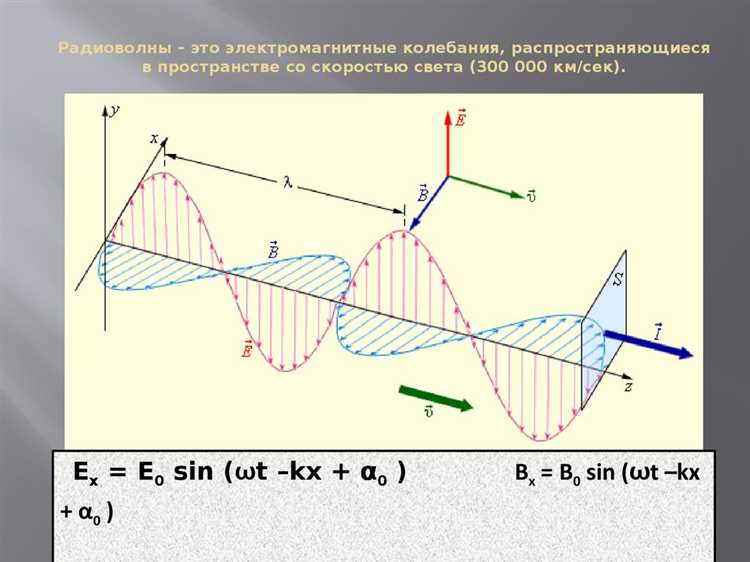

Радиоволны различаются по длине, что напрямую влияет на их распространение, дальность действия и применение. Длина волны определяется частотой: чем ниже частота, тем длиннее волна. В бытовом радио используются четыре основных диапазона: ДВ (длинные волны), СВ (средние волны), УКВ (ультракороткие волны) и ФМ (частотная модуляция). Их параметры существенно отличаются, и выбор диапазона зависит от задач – будь то дальняя связь, устойчивый приём в городе или высококачественное звучание.

Длинные волны (ДВ) занимают частоты от 30 до 300 кГц, что соответствует длинам волн от 10 000 до 1 000 метров. Они способны огибать земную поверхность и преодолевать значительные расстояния, включая горы и водные преграды. Именно поэтому ДВ используются для вещания на большие территории, например, в северных регионах или на море. Однако из-за низкой частоты качество звука уступает другим диапазонам, а антенны требуют значительных размеров – до нескольких сотен метров.

Средние волны (СВ) работают в диапазоне 520–1 710 кГц (длина волны 577–176 метров). Они обеспечивают более стабильный приём на средних дистанциях, чем ДВ, но подвержены помехам от атмосферных разрядов и промышленных источников. СВ-радиостанции часто используются для местного вещания, особенно в сельской местности, где УКВ-сигнал может быть слабым. Ночью дальность приёма увеличивается из-за отражения от ионосферы, что позволяет ловить станции за сотни километров.

УКВ-диапазон охватывает частоты 30–300 МГц (длина волны 10–1 метр). В него входят как FM-радио (87,5–108 МГц), так и другие службы – телевидение, авиасвязь, любительские радиостанции. УКВ-волны распространяются прямолинейно, что ограничивает их дальность горизонтом (обычно до 50–100 км), но обеспечивает высокое качество звука и устойчивость к помехам. Для приёма требуются компактные антенны, а ретрансляторы позволяют покрывать большие города без искажений.

Сравнивая диапазоны, важно учитывать условия эксплуатации. Для дальнего приёма в условиях помех подойдут ДВ или СВ, но с потерей качества. Если нужна чистота звука и стабильность в пределах города – выбирайте УКВ (FM). В зонах с плохим покрытием УКВ, например, в горах или на море, СВ или ДВ остаются единственным вариантом. При выборе приёмника обращайте внимание на чувствительность и избирательность – для ДВ и СВ критичны параметры антенны, а для УКВ – наличие внешнего входа для направленной антенны.

Какие радиоволны длиннее: ФМ, УКВ, СВ, ДВ – сравнение диапазонов

Длина радиоволн напрямую зависит от частоты: чем ниже частота, тем длиннее волна. Диапазоны распределяются следующим образом:

• ДВ (длинные волны): 30–300 кГц (длина волны 10 000–1 000 м). Обеспечивают устойчивый приём на больших расстояниях, включая за горизонтом, но требуют мощных передатчиков и крупных антенн.
• СВ (средние волны): 300 кГц–3 МГц (1 000–100 м). Распространяются днём вдоль земной поверхности, ночью – за счёт отражения от ионосферы, что увеличивает дальность до 1 000+ км.
• УКВ (ультракороткие волны): 30–300 МГц (10–1 м). Включают FM-диапазон (87,5–108 МГц, длина волны ~3 м). Распространяются в пределах прямой видимости, идеальны для местного вещания с высоким качеством звука.

Для дальнего приёма выбирайте ДВ или СВ, особенно в ночное время. УКВ и FM подходят для городских условий, где важна стабильность сигнала без помех.

При выборе диапазона учитывайте задачи:

1. Для международного вещания (например, радиостанции типа «Голос России») – ДВ: минимальное затухание сигнала над водой и сушей.
2. Для регионального вещания с балансом дальности и качества – СВ: компромисс между покрытием и энергозатратами.
3. Для локального вещания с высокой чёткостью звука – FM/УКВ: отсутствие атмосферных помех, но ограниченная зона приёма (до 50–100 км).

Антенны для ДВ и СВ требуют значительных площадей (например, Г-образные длиной 50+ м), тогда как FM-антенны компактны (диполь ~1,5 м). В условиях плотной городской застройки УКВ часто оказывается единственным рабочим вариантом.

Как измеряются длины радиоволн в разных диапазонах

Длина радиоволны определяется по формуле λ = c / f, где λ – длина волны в метрах, c – скорость света (≈ 299 792 458 м/с), f – частота в герцах. Для диапазонов ФМ (87,5–108 МГц) длина волны составляет 2,78–3,43 м, УКВ (64–74 МГц) – 4,05–4,69 м, СВ (526,5–1606,5 кГц) – 186,7–570 м, ДВ (148,5–283,5 кГц) – 1058–2020 м. Измерения проводятся с помощью анализаторов спектра или частотомеров, точность которых должна быть не ниже 0,1% для СВ/ДВ и 0,01% для УКВ/ФМ. При работе с длинными волнами (ДВ) критично учитывать затухание сигнала в проводящих средах – погрешность может достигать 5–10% без коррекции.

Для практических задач используют эталонные генераторы с кварцевой стабилизацией (±10⁻⁶) или рубидиевые стандарты (±10⁻¹²) при калибровке измерительного оборудования. В полевых условиях применяют портативные приборы с антеннами-рамками для ДВ/СВ (эффективная площадь ≥ 0,5 м²) или дипольные антенны для УКВ/ФМ (длина плеча λ/4). При измерениях в городской среде учитывают многолучевое распространение: для ФМ-диапазона разброс значений может достигать 0,3 м из-за отражений от зданий, для ДВ – до 50 м из-за влияния рельефа.

Сравнение частот и длин волн ФМ и УКВ: что важнее для приёма

ФМ-радиовещание работает в диапазоне УКВ (87,5–108 МГц), но не все УКВ-волны относятся к ФМ. УКВ охватывает 30–300 МГц, включая телевизионные каналы, авиационную связь и любительские диапазоны. Длина волны ФМ-сигнала – 2,78–3,43 метра, УКВ за пределами ФМ – от 1 до 10 метров. Разница критична для антенн: полуволновой диполь для ФМ должен быть ~1,5 метра, для УКВ на 144 МГц – всего 1 метр.

Частота определяет проникающую способность и дальность. ФМ-сигналы на 100 МГц распространяются квазиоптически: прямая видимость с затуханием за горизонтом. УКВ ниже 100 МГц (например, 70 МГц) частично огибают препятствия, но сильнее поглощаются деревьями и зданиями. На открытой местности разница в дальности приёма между 88 и 108 МГц минимальна, но в городе 88 МГц может давать на 10–15% больше стабильных точек приёма.

• ФМ (87,5–108 МГц): оптимален для мобильных устройств, компактные антенны, высокая помехоустойчивость.
• УКВ ниже 87,5 МГц (например, 66–74 МГц): лучше проникает в здания, но требует более длинных антенн и чувствительнее к индустриальным помехам.
• УКВ выше 108 МГц: используется для узкополосной связи, требует направленных антенн для стабильного приёма.

Для портативных приёмников важнее не длина волны, а эффективность антенны. Встроенные телескопические антенны длиной 30–50 см работают на ФМ с КПД 20–30%, на УКВ 40–50 МГц – всего 5–10%. Внешние антенны решают проблему: четвертьволновой штырь для 100 МГц – 75 см, для 50 МГц – 1,5 метра. В автомобилях разница заметнее: магнитная антенна на крыше на 100 МГц даёт прирост в 6–8 дБ по сравнению с 50 МГц.

Помехи зависят от частоты. ФМ-диапазон защищён международными соглашениями, но в городах на него влияют гармоники GSM (900 МГц) и Wi-Fi (2,4 ГГц). УКВ ниже 87,5 МГц страдает от индустриальных помех: сварочные аппараты, электротранспорт, медицинское оборудование. В сельской местности УКВ на 66–74 МГц может быть чище ФМ, но требует более чувствительного приёмника (шум-фактор <3 дБ).

Выбор частоты зависит от сценария. Для городского приёма на портативное устройство ФМ предпочтительнее: компактные антенны, меньшее влияние помех. Для дальнего приёма в сельской местности УКВ на 66–74 МГц может дать преимущество, если есть возможность установить внешнюю антенну длиной 2–3 метра. В автомобиле ФМ выигрывает за счёт универсальности: большинство штатных антенн оптимизированы под 88–108 МГц.

Ключевой параметр – не частота сама по себе, а соотношение длины волны и размеров антенны. Идеальный приём достигается, когда длина антенны кратна четверти или половине длины волны. Для ФМ это 0,7–1,7 метра, для УКВ 50 МГц – 1,5–3 метра. При невозможности использовать полноразмерную антенну применяют удлиняющие катушки или активные антенны с предусилителем, но это снижает помехоустойчивость на 3–5 дБ.

Почему средние волны (СВ) лучше распространяются ночью

Средние волны (СВ, 520–1602 кГц) затухают днём из-за поглощения в слое D ионосферы, который образуется под воздействием солнечного излучения. Этот слой, расположенный на высоте 60–90 км, активно рассеивает и ослабляет сигналы, снижая дальность приёма до 100–200 км. Ночью слой D исчезает, а отражение происходит от более высокого слоя E (100–120 км), где плотность ионизации сохраняется. Это позволяет сигналу распространяться на расстояния до 1000–1500 км, отражаясь между землёй и ионосферой. Эффект усиливается при низкой солнечной активности и в зимние месяцы, когда ночи длиннее.

Для стабильного приёма СВ-радиостанций ночью используйте антенны с горизонтальной поляризацией (например, диполь или рамочную) и избегайте помех от бытовой техники. Оптимальная частота для дальнего приёма – 600–1200 кГц, где меньше конкуренции с мощными местными передатчиками. Проверяйте прогнозы ионосферных условий на сайтах вроде VOACAP или Space Weather Prediction Center, чтобы выбирать время с минимальными геомагнитными возмущениями.

Длинные волны (ДВ) и их преимущества в условиях помех

Длинные волны (ДВ, 30–300 кГц) распространяются преимущественно поверхностной волной, огибая кривизну Земли и проникая в здания, лесные массивы и подземные сооружения. Их длина (1–10 км) позволяет преодолевать препятствия без значительного затухания: на частоте 150 кГц сигнал теряет всего 0,01 дБ/км в сухую погоду и до 0,1 дБ/км при высокой влажности. В условиях городских помех, создаваемых электротранспортом, линиями электропередач и промышленным оборудованием, ДВ сохраняют устойчивость за счёт низкой чувствительности к отражённым сигналам и интерференции. Например, при уровне индустриальных шумов в 60 дБмкВ/м на частоте 1 МГц, на 150 кГц этот показатель снижается до 20 дБмкВ/м, что обеспечивает отношение сигнал/шум на 15–20 дБ выше, чем в СВ-диапазоне.

Для обеспечения надёжной связи в условиях сильных помех рекомендуется использовать передатчики мощностью от 50 кВт с антеннами типа «Г-образная» или «Т-образная» высотой не менее 1/4 длины волны (250–500 м). Приёмники должны иметь узкополосные фильтры с полосой пропускания 3–5 кГц и динамическим диапазоном не менее 90 дБ. В зонах с высоким уровнем индустриальных шумов эффективны системы с адаптивной компенсацией помех, снижающие влияние импульсных и гармонических искажений на 12–18 дБ.

Какой диапазон выбрать для дальнего радиовещания

Для дальнего радиовещания критически важен выбор диапазона, определяющий зону покрытия и устойчивость сигнала. Длинные волны (ДВ, 153–279 кГц) обеспечивают стабильное распространение на тысячи километров, особенно ночью, за счёт дифракции вдоль земной поверхности и отражения от ионосферы. Их используют для трансконтинентальных передач, например, российское «Радио России» на 171 кГц или BBC на 198 кГц. Однако низкая пропускная способность ограничивает качество звука, а мощные передатчики требуют значительных энергозатрат.

Средние волны (СВ, 526–1606 кГц) – компромисс между дальностью и качеством. Днём сигнал затухает на расстоянии 100–300 км из-за поглощения в ионосфере, но ночью дальность возрастает до 1000–2000 км благодаря отражению от слоя E. Этот диапазон оптимален для регионального вещания с приемлемым качеством звука. Примеры: «Маяк» на 549 кГц или «Европа Плюс» на 1044 кГц. Для увеличения зоны покрытия используют направленные антенны и синхронные сети передатчиков.

УКВ-диапазоны (66–74 МГц и 87,5–108 МГц) для дальнего вещания не подходят – их волны распространяются в пределах прямой видимости (50–100 км). Исключение – тропосферное рассеяние, позволяющее в редких случаях принимать сигнал на расстоянии до 300–500 км, но это ненадёжно и зависит от погодных условий. ФМ-вещание на УКВ (87,5–108 МГц) обеспечивает высокое качество звука, но требует плотной сети ретрансляторов для сплошного покрытия.

Короткие волны (КВ, 3–30 МГц) – единственный диапазон, позволяющий охватить аудиторию на расстоянии 10 000+ км при минимальных затратах. Сигнал отражается от ионосферы, что позволяет вещать на другой континент с мощностью передатчика в 100–500 кВт. Однако качество приёма зависит от солнечной активности, времени суток и сезона. Для стабильности используют несколько частот одновременно (например, «Голос Америки» или «Радио Свобода»). Узкая полоса пропускания ограничивает качество звука, но для информационного вещания это приемлемо.

Выбор диапазона зависит от задачи: ДВ – для максимальной дальности с низким качеством, СВ – для регионального охвата с балансом качества, КВ – для глобального вещания с компромиссами. УКВ не подходит для дальних передач. При планировании учитывайте лицензионные ограничения, помехи от других станций и географические особенности: горы и водные преграды сильнее влияют на СВ и ДВ, чем на КВ.
