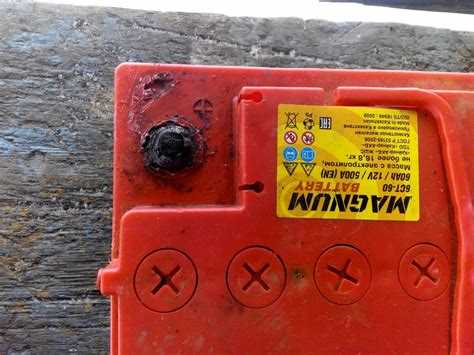

Лопнувшая клемма аккумулятора – проблема, с которой сталкиваются владельцы автомобилей, мотоциклов и другой техники. Чаще всего повреждения возникают из-за коррозии, механического воздействия или перегрева при неправильном подключении проводов. Если трещина неглубокая (до 3–4 мм), клемму можно восстановить без замены аккумулятора. Для этого потребуются паяльник мощностью 60–100 Вт, припой ПОС-60 или ПОС-90, флюс (канифоль или паяльная кислота) и медная проволока диаметром 1–2 мм.
Перед началом работ отключите аккумулятор, сняв сначала минусовую, затем плюсовую клемму. Очистите поврежденный участок от окислов и грязи металлической щеткой или наждачной бумагой (зернистость P120–P240). Если трещина широкая, стяните её края струбциной или тисками, чтобы предотвратить дальнейшее разрушение. Прогрейте клемму паяльником до температуры плавления припоя (около 200–250°C), нанесите флюс и заполните трещину припоем, добавляя медную проволоку для усиления конструкции.
После пайки дайте клемме остыть естественным путем – резкое охлаждение водой может вызвать новые микротрещины. Проверьте прочность соединения, слегка покачав клемму рукой. Если пайка выполнена качественно, клемма выдержит нагрузку до 200–300 А. Для защиты от коррозии покройте восстановленный участок техническим вазелином или специальным антикоррозийным спреем. В случае глубоких трещин или полного отрыва клеммы ремонт нецелесообразен – требуется замена аккумулятора или клеммного узла.
При работе с кислотными аккумуляторами используйте защитные перчатки и очки: пары электролита и брызги припоя опасны для кожи и глаз. Если пайка не дала результата, временно зафиксируйте клемму эпоксидным клеем с металлическим наполнителем (например, холодной сваркой), но это решение на 1–2 недели – до покупки нового аккумулятора.
Какие инструменты и материалы понадобятся для ремонта
Для восстановления лопнувшей клеммы аккумулятора потребуется набор инструментов, обеспечивающих точность и безопасность. Основные: паяльник мощностью 60–100 Вт с регулировкой температуры (оптимально до 400°C), тонкий припой ПОС-61 или аналогичный с содержанием олова не менее 60%, флюс для пайки свинца (например, ЛТИ-120). Дополнительно нужны плоскогубцы с узкими губками, напильник с мелкой насечкой для зачистки поверхности, наждачная бумага P400–P600 и металлическая щётка. Не забудьте термостойкие перчатки и защитные очки – свинец при нагреве выделяет токсичные пары.
Материалы для ремонта зависят от степени повреждения. Если клемма откололась частично, используйте свинцовый припой или специальную ремонтную пасту на основе свинца (например, Permatex 22058). При полном разрушении потребуется заготовка – свинцовая пластина толщиной 3–5 мм или старая клемма от другого аккумулятора. Для фиксации временного соединения подойдёт медная проволока сечением 2–4 мм², но только как промежуточный вариант. Избегайте алюминия – он не паяется со свинцом.
Для обезжиривания поверхности перед пайкой используйте ацетон или изопропиловый спирт (не менее 90%). Если клемма треснула у основания, понадобится эпоксидный клей с металлическим наполнителем (например, Devcon Plastic Steel) для создания дополнительной опоры. При работе с кислотными аккумуляторами подготовьте раствор пищевой соды (10%) для нейтрализации случайных подтёков электролита – это предотвратит коррозию инструмента.
Контроль качества пайки обеспечит мультиметр с функцией проверки сопротивления. После ремонта клемму нужно покрыть защитным составом: технический вазелин, смазка для электроконтактов (CRC Battery Terminal Protector) или силиконовая диэлектрическая паста. Это предотвратит окисление и продлит срок службы соединения. Храните инструменты в сухом месте – влага ускоряет коррозию свинца и меди.
Как безопасно отключить аккумулятор перед началом работы
Перед отключением аккумулятора убедитесь, что зажигание автомобиля выключено, а ключ извлечен из замка. Это предотвращает случайное замыкание цепей и повреждение электроники. Если автомобиль оснащен системой Start-Stop, дополнительно отключите её через меню бортового компьютера или кнопкой на панели.
Наденьте защитные перчатки из диэлектрического материала (например, нитриловые или резиновые) и очки. Клеммы аккумулятора могут быть покрыты коррозией или кислотными отложениями, которые при контакте с кожей вызывают химические ожоги. Избегайте ношения металлических украшений – кольца или браслеты могут стать причиной короткого замыкания.
Отсоединяйте клеммы в строгой последовательности: сначала минусовую (черный провод), затем плюсовую (красный провод). Минусовая клемма соединена с массой автомобиля, и её отключение первым исключает риск искрения при случайном касании инструментом кузова. Используйте гаечный ключ на 10 мм (для большинства легковых автомобилей) или на 12–13 мм (для грузовиков и внедорожников).
После отсоединения клемм зафиксируйте провода так, чтобы они не касались металлических частей кузова или друг друга. Используйте пластиковые стяжки или изоленту. Если провод поврежден, обмотайте его термоусадочной трубкой или замените на новый сечением не менее 16 мм² для плюсового и 25 мм² для минусового провода.
Проверьте напряжение на клеммах аккумулятора мультиметром. Если оно превышает 12,6 В, разрядите батарею, включив фары на 5–10 минут. Работа с заряженным аккумулятором увеличивает риск искрения и возгорания. При наличии утечки электролита нейтрализуйте её раствором пищевой соды (1 столовая ложка на 200 мл воды) и протрите поверхность сухой ветошью.
Храните отключенный аккумулятор в сухом проветриваемом помещении при температуре от +5 до +25 °C. Избегайте мест с прямыми солнечными лучами или источниками тепла – это ускоряет саморазряд. Если работы затягиваются более чем на сутки, подключите аккумулятор к зарядному устройству с функцией поддержания заряда (например, CTEK MXS 5.0) для предотвращения сульфатации пластин.
Как очистить повреждённую клемму от окислов и грязи
Начните с отключения аккумулятора: сначала снимите минусовую клемму, затем плюсовую. Используйте гаечный ключ на 10 мм или 13 мм – стандартные размеры для большинства автомобильных клемм. Если окислы сильные, замочите клемму в растворе пищевой соды (2 столовые ложки на 200 мл тёплой воды) на 10–15 минут. Это нейтрализует кислотные отложения и размягчит налёт.
Для механической очистки возьмите металлическую щётку с жёсткой щетиной или наждачную бумагу с зернистостью P120–P240. Круговыми движениями удалите остатки окислов, уделяя внимание внутренней поверхности клеммы и контактным площадкам. Избегайте чрезмерного давления – тонкий слой свинца или латуни легко повредить. После обработки протрите клемму чистой ветошью, смоченной в бензине или спирте, чтобы удалить жировые загрязнения.
Если на клемме есть глубокие раковины или трещины, заполните их токопроводящей смазкой на основе меди или графита. Нанесите состав тонким слоем, избегая избытка – лишняя смазка может ухудшить контакт. Для профилактики повторного окисления используйте специальные защитные колпачки или смазку типа Liqui Moly Batterie-Pol-Fett, которая выдерживает температуры от -40°C до +180°C.

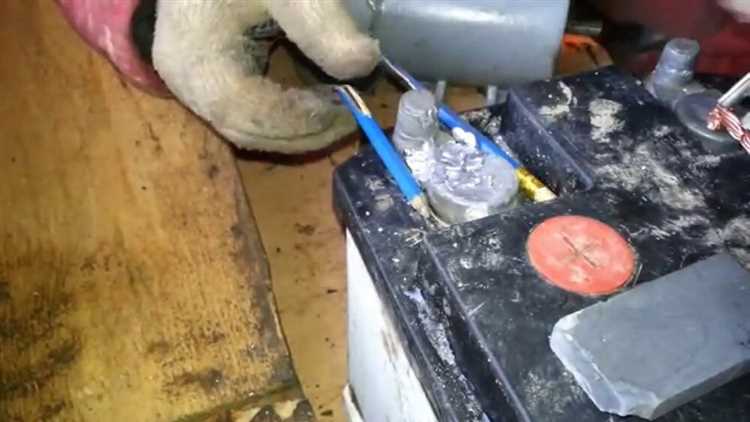

Способы временной фиксации клеммы для проверки работоспособности
Первый метод – использование медной проволоки диаметром 1,5–2 мм. Очистите концы проволоки от изоляции и обожгите их паяльником для удаления оксидной пленки. Намотайте проволоку плотными витками вокруг основания клеммы и ответной части на аккумуляторе, оставив запас для подключения проводов. Затяните витки пассатижами, обеспечив надежный контакт. Этот способ выдерживает ток до 50 А в течение 1–2 часов, чего достаточно для диагностики стартера или генератора.
Для экстренной фиксации подойдет алюминиевый хомут с винтовым зажимом. Выберите хомут с внутренним диаметром на 2–3 мм меньше диаметра клеммы. Снимите остатки пластика с лопнувшей части, наденьте хомут и затяните винт до упора. Проверьте сопротивление контакта мультиметром – оно не должно превышать 0,1 Ом. Метод применим при токах до 30 А, но требует контроля температуры хомута во время работы.
Временное соединение можно выполнить с помощью болта М6 и двух гаек. Просверлите в остатке клеммы отверстие диаметром 6,2 мм, вставьте болт и закрепите его гайкой с шайбой. Наденьте наконечник провода на болт и зафиксируйте второй гайкой. Используйте пружинные шайбы для предотвращения самоотвинчивания. Такой крепеж выдерживает до 100 А, но увеличивает переходное сопротивление на 0,05–0,08 Ом.
При отсутствии инструментов воспользуйтесь зажимом «крокодил» с медными губками. Зачистите контактные поверхности наждачной бумагой Р240, установите зажим на клемму и затяните до упора. Подключите провод к свободному концу зажима. Способ подходит для кратковременной проверки (до 30 минут) при токах не выше 20 А. Избегайте вибрации – зажим может сместиться и вызвать искрение.
Как правильно зачистить контактные поверхности перед пайкой
Зачистка контактных поверхностей – критический этап, определяющий прочность и электропроводность пайки. Оксидные пленки, жировые загрязнения и остатки старого припоя увеличивают сопротивление соединения в 5–10 раз, что приводит к перегреву и повторному разрушению клеммы. Используйте только инструменты с абразивным действием: наждачную бумагу с зернистостью P400–P600 для грубой очистки и P1000–P1200 для финишной обработки.
Начните с механической зачистки. Для свинцовых клемм аккумулятора подойдет металлическая щетка или шабер – они удаляют толстые слои окислов без риска деформации. Медь и латунь обрабатывайте с осторожностью: чрезмерное давление оставляет глубокие царапины, которые ускоряют коррозию. После грубой очистки протрите поверхность безворсовой салфеткой, смоченной в изопропиловом спирте (концентрация ≥90%) – он растворяет органические загрязнения и не оставляет следов.
Для удаления стойких окислов используйте химические методы. Паяльная кислота (раствор хлорида цинка) или флюс ЛТИ-120 эффективно растворяют пленки на меди и свинце, но требуют тщательной промывки после применения. Наносите флюс кистью с натуральной щетиной, избегая попадания на изоляцию проводов. Время воздействия – 30–60 секунд, затем смойте остатки дистиллированной водой и просушите горячим воздухом (температура 60–80°C).
При работе с алюминиевыми клеммами (редко, но встречаются) применяйте специализированные флюсы типа Ф-64 или пасту для алюминия. Оксидная пленка на алюминии образуется мгновенно, поэтому зачистку проводите непосредственно перед пайкой. Используйте стальную вату №0000 или стекловолоконную щетку – они не оставляют частиц, способных вызвать гальваническую коррозию. После зачистки сразу наносите флюс, чтобы минимизировать повторное окисление.
Проверка качества зачистки – обязательный шаг. Визуально поверхность должна быть матовой, без блестящих участков (признак остаточных окислов). Для точной оценки используйте мультиметр в режиме измерения сопротивления: контакт между щупами и клеммой должен показывать значение ≤0,1 Ом. Если сопротивление выше, повторите зачистку с более мелким абразивом или химическим флюсом.
Не допускайте перегрева поверхности во время зачистки. При использовании шлифовальной машинки или дрели с насадкой ограничьте скорость вращения 10 000 об/мин – превышение приводит к локальному перегреву и образованию новых окислов. Для ручной обработки выбирайте наждачную бумагу на тканевой основе: она не забивается металлической пылью и служит дольше. После зачистки храните детали в герметичном контейнере с силикагелем, чтобы предотвратить контакт с влагой.
Завершающий этап – активация поверхности. Нанесите тонкий слой нейтрального флюса (например, канифоль в спиртовом растворе) сразу после зачистки. Это защищает металл от окисления в процессе нагрева паяльником и улучшает растекание припоя. Для свинцовых клемм используйте припой ПОС-61, для медных – ПОС-40 или бессвинцовые сплавы типа Sn96.5Ag3Cu0.5. Температура пайки не должна превышать 300°C – перегрев разрушает структуру металла и снижает механическую прочность соединения.
Техника пайки лопнувшей клеммы с использованием припоя
При пайке зафиксируйте клемму в тисках или струбцине, чтобы исключить смещение. Расплавьте припой на стыке, равномерно распределяя его по трещине, – слой должен быть не толще 2–3 мм. Для усиления конструкции наложите армирующую проволоку из меди диаметром 1–1,5 мм, утопив её в припой. Избегайте длительного нагрева: свинец теряет прочность при перегреве свыше 327°C, что приведёт к деформации клеммы.
После пайки дайте клемме остыть естественным путём – резкое охлаждение водой вызовет термические напряжения и повторный разлом. Зачистите место пайки металлической щёткой, удаляя излишки припоя и флюса. Проверьте прочность соединения, приложив усилие 10–15 кг – клемма не должна проворачиваться или отслаиваться. Если пайка выполнена правильно, сопротивление контакта не превысит 0,01 Ом, что соответствует заводским параметрам.
Для защиты от коррозии нанесите на место пайки слой консистентной смазки (например, Литол-24) или специального токопроводящего состава. Избегайте использования кислотосодержащих флюсов без последующей нейтрализации – остатки кислоты ускорят окисление. При пайке клемм из сплавов с сурьмой (например, Pb-Sb) увеличьте температуру паяльника до 380–400°C, так как такие сплавы имеют более высокую температуру плавления.
Как усилить место пайки для долговечности ремонта
Усильте конструкцию металлической гильзой или бандажом из медной проволоки сечением не менее 2,5 мм². Проволоку наматывайте плотно, виток к витку, с нахлестом 50% и фиксируйте точечной сваркой или пайкой с флюсом на основе хлорида цинка. Альтернатива – стальная скоба толщиной 0,8–1 мм, закрепленная болтами М4 с гроверными шайбами. Такое решение выдерживает усилие на отрыв до 120 кгс, что в 2,5 раза превышает требования ГОСТ Р 53165-2008 для клемм легковых автомобилей.
- Перед нанесением защитного слоя обезжирьте поверхность ацетоном или изопропиловым спиртом – остатки флюса снижают адгезию на 20–25%.
- Для пайки используйте припой ПОС-61 с добавкой 2% серебра – он увеличивает коррозионную стойкость в 1,8 раза по сравнению с ПОС-40.
- После отверждения эпоксидки (24 часа при 20°C) покройте место ремонта антикоррозийным спреем на основе воска или полиуретана – это продлит срок службы на 3–5 лет.
Проверка надёжности соединения после ремонта
Запустите двигатель и дайте ему поработать 5–10 минут на холостом ходу, затем включите потребители: фары (дальний свет), обогрев заднего стекла, вентилятор отопителя на максимум. Если обороты не проседают более чем на 100 об/мин, а напряжение на клеммах остаётся стабильным (13,5–14,2 В), соединение надёжно. При появлении искрения, нагрева клеммы свыше 50 °C или запаха горелого пластика немедленно отключите аккумулятор и устраните причину: чаще всего это слабая затяжка болта (момент затяжки – 8–10 Н·м) или окисление контакта под слоем припоя.
Что делать, если клемма не подлежит восстановлению
Если после осмотра выяснилось, что трещина проходит через всю толщу клеммы или металл сильно окислен и крошится, ремонт нецелесообразен. В таких случаях единственный выход – замена детали. На рынке представлены универсальные клеммы из свинца, латуни или меди с различными диаметрами посадочных отверстий: 17, 19 и 21 мм для легковых автомобилей, 23–27 мм для грузовых. Перед покупкой измерьте диаметр штыря аккумулятора штангенциркулем – допустимое отклонение не более 0,5 мм.
Для замены потребуется набор инструментов: торцевой ключ на 10 или 12 мм (в зависимости от модели АКБ), плоскогубцы, наждачная бумага зернистостью P400 и P800, а также смазка для клемм – например, литол-24 или специализированные составы типа Permatex Battery Terminal Protector. Отсоедините минусовую клемму первой, затем плюсовую, чтобы избежать короткого замыкания. Если болты прикипели, используйте проникающую смазку WD-40 и выдержите 10–15 минут перед откручиванием.
При выборе новой клеммы обратите внимание на материал. Свинцовые клеммы дешевле, но менее долговечны – срок службы 2–3 года. Латунные и медные служат дольше (5–7 лет), но дороже. Для автомобилей с высокими токами (грузовики, внедорожники) предпочтительны медные клеммы с оловянным покрытием – они лучше сопротивляются коррозии. Избегайте алюминиевых клемм: они быстро окисляются и создают дополнительное сопротивление.
Установка новой клеммы начинается с очистки штыря аккумулятора. Удалите окислы наждачной бумагой, затем протрите поверхность спиртом или растворителем. Наденьте клемму на штырь и затяните болт с моментом 5–7 Н·м – перетяжка может повредить резьбу, а недостаточная затяжка приведет к плохому контакту. После установки нанесите тонкий слой смазки на место соединения, чтобы предотвратить окисление.
Если штатная клемма не подходит по размеру или конструкции, рассмотрите переходники. Например, для аккумуляторов с тонкими штырями (азиатский стандарт) используют переходники с 17 на 19 мм. Однако каждый дополнительный контакт увеличивает сопротивление цепи, поэтому избегайте многоступенчатых переходников. В крайнем случае можно изготовить клемму самостоятельно из медной шины толщиной 3–4 мм, но это требует навыков сварки и точной подгонки.
После замены проверьте напряжение на клеммах мультиметром. При работающем двигателе оно должно быть в пределах 13,8–14,5 В. Если напряжение ниже, возможно, проблема не в клемме, а в генераторе или реле-регуляторе. Также обратите внимание на падение напряжения при включении нагрузки (фары, печка) – оно не должно превышать 0,2 В. Если падение больше, проверьте качество затяжки болтов и состояние проводов.
В ситуациях, когда замена клеммы невозможна из-за отсутствия запчастей или времени, временно восстановите контакт с помощью медной проволоки диаметром 2–3 мм. Оберните её вокруг штыря и клеммы, затем плотно стяните плоскогубцами. Такой метод допустим на срок не более 1–2 дней, так как проволока быстро окисляется и увеличивает сопротивление. Не используйте алюминиевую проволоку – она создаст гальваническую пару со свинцом и ускорит коррозию.
