Микросхема К157УД2 – ключевой элемент аналоговой части металлоискателя «Пират», отвечающий за усиление сигнала с катушки и формирование рабочей частоты. Её дефицит или высокая стоимость вынуждают искать замены, сохраняющие параметры оригинала. Основные требования к аналогам: напряжение питания ±5–15 В, коэффициент усиления ≥10 000, входное сопротивление ≥1 МОм и низкий уровень шумов (не более 5 мкВ/√Гц).
Наиболее близкие по характеристикам аналоги – КР140УД608 и КР140УД708. Обе микросхемы имеют идентичную цоколёвку и работают в том же диапазоне напряжений. КР140УД608 отличается чуть большим коэффициентом усиления (до 50 000), что может потребовать корректировки резисторов в цепи обратной связи. КР140УД708 – универсальный вариант с типовым усилением 25 000, подходящий без доработок схемы.
Импортные аналоги: TL072 (Texas Instruments) и NE5532 (STMicroelectronics). TL072 – сдвоенный операционный усилитель с низким уровнем шумов (3 нВ/√Гц) и высоким входным сопротивлением, но требует симметричного питания ±5–15 В. NE5532 обеспечивает лучшее соотношение сигнал/шум (0,7 мкВ/√Гц), однако его коэффициент усиления ограничен 10 000, что может снизить чувствительность прибора на предельных дистанциях.
При замене важно учитывать частотные характеристики. К157УД2 стабильно работает до 1 МГц, в то время как TL072 и NE5532 имеют граничную частоту 3–4 МГц. Это не критично для «Пирата», но при использовании высокочастотных катушек (>15 кГц) может потребоваться подбор конденсаторов в цепи коррекции. Для точной настройки рекомендуется использовать осциллограф и генератор сигналов.
Альтернативные решения: LM358 (одинарный ОУ) и LM324 (счетверённый ОУ). Оба варианта дешевле, но уступают по шумовым характеристикам. LM358 подойдёт для бюджетных сборок, если снизить требования к глубине обнаружения. LM324 можно использовать в схемах с дополнительным предусилителем, компенсирующим его недостатки.
Какие микросхемы заменяют К157УД2 без изменения схемы
При выборе аналога критически важно учитывать диапазон рабочих температур. К157УД2 рассчитан на −45…+85 °C, поэтому промышленные версии зарубежных ОУ (например, LM301AJ или μA741C) с диапазоном −25…+85 °C подойдут для эксплуатации в умеренном климате. Для экстремальных условий предпочтительны микросхемы с расширенным температурным диапазоном, такие как OP07DP или LT1001CN8, которые работают от −55 °C и имеют улучшенную стабильность параметров.
Скорость нарастания выходного напряжения (slew rate) у К157УД2 составляет 0,5 В/мкс. Аналоги с близкими значениями (μA741 – 0,5 В/мкс, TL071 – 13 В/мкс) не вызовут проблем в низкочастотных схемах металлоискателя. Однако ОУ с высокой скоростью нарастания (например, NE5534 – 13 В/мкс) могут потребовать экранирования входных цепей для предотвращения самовозбуждения. Если схема содержит RC-цепи обратной связи, их параметры остаются неизменными при замене на любой из перечисленных аналогов.
Для минимизации рисков при замене рекомендуется проверять входное сопротивление аналога. У К157УД2 оно составляет 500 кОм, что близко к значениям у μA741 (2 МОм) и TL071 (1 ТОм). Разница не критична для большинства схем «Пирата», но при использовании высокоомных датчиков (свыше 1 МОм) лучше выбирать ОУ с входным сопротивлением не ниже 10 МОм, например, LF356 или OPA134. Эти микросхемы также совместимы по цоколёвке, но могут потребовать подстройки резисторов в цепи обратной связи для сохранения прежнего коэффициента усиления.
Параметры аналогов: сравнение напряжения питания и коэффициента усиления
Микросхема К157УД2, используемая в металлоискателе «Пират», работает при двуполярном напряжении питания ±5…±18 В с типовым значением ±15 В. Аналог TL072 от Texas Instruments сохраняет совместимость по питанию (±5…±18 В), но демонстрирует более стабильные характеристики при пониженном напряжении ±9 В, что критично для портативных устройств. Коэффициент усиления разомкнутого контура (Aol) у TL072 достигает 200 В/мВ против 50 В/мВ у К157УД2, что позволяет снизить количество каскадов усиления в схеме.
Операционный усилитель NE5532 (аналог от STMicroelectronics) требует питания ±3…±20 В, но оптимальный диапазон для металлоискателей – ±12 В. Его Aol составляет 100 В/мВ, что в два раза выше К157УД2, но ниже TL072. Однако NE5532 выигрывает по шумовым характеристикам (5 нВ/√Гц против 18 нВ/√Гц у TL072), что важно для детектирования слабых сигналов от мелких объектов.
LM358, часто применяемый как бюджетная замена, работает от однополярного питания +3…+32 В или двуполярного ±1,5…±16 В. При питании ±5 В его Aol падает до 25 В/мВ, что требует дополнительной коррекции схемы. Для «Пирата» это некритично, если не планируется работа с глубинными целями, но при питании ±12 В параметры приближаются к К157УД2 (Aol ~50 В/мВ).
OPA2134 от Burr-Brown обеспечивает Aol до 1000 В/мВ при питании ±2,5…±18 В, превосходя все аналоги по усилению. Однако его высокая стоимость и чувствительность к перегрузкам делают его оправданным только в модификациях с повышенной чувствительностью. При питании ±9 В OPA2134 сохраняет линейность, но требует тщательной разводки питания для минимизации помех.
MC34072 (аналог от ON Semiconductor) работает в диапазоне ±2…±22 В с Aol 100 В/мВ. Его преимущество – низкое энергопотребление (1,5 мА на канал против 2,8 мА у TL072), что продлевает автономность батарейных устройств. При питании ±6 В коэффициент усиления снижается до 60 В/мВ, но остаётся достаточным для базовой версии «Пирата».
При выборе аналога ключевой фактор – баланс между напряжением питания и требуемым усилением. Для стандартного «Пирата» оптимальны TL072 или NE5532 при ±12 В. Если критична автономность, MC34072 при ±6 В. Для глубокого поиска – OPA2134 с питанием ±9 В и дополнительной фильтрацией. LM358 и TLV272 подходят только для упрощённых версий или при жёстких ограничениях по габаритам и стоимости.
Как проверить совместимость аналога по цоколёвке и типу корпуса
Обратите внимание на тип корпуса. К157УД2 выпускается в DIP-14, SO-14 или металлическом корпусе TO-99. Если аналог доступен только в SMD-корпусе (например, SOIC-14), потребуется адаптер или переработка печатной платы. Даже при совпадении цоколёвки разные корпуса могут иметь разные тепловые характеристики – для металлоискателя это критично при длительной работе.
Сравните электрические параметры аналога с оригиналом. К157УД2 имеет напряжение питания ±15 В, входное сопротивление 500 кОм и коэффициент усиления 50 000. Если аналог работает только от однополярного питания (например, LM358 – от +3 до +32 В), потребуется доработка схемы питания. Проверьте также максимальное выходное напряжение – у К157УД2 оно близко к напряжению питания, а у некоторых аналогов может быть ниже на 1–2 В.
Проверьте совместимость по току потребления. К157УД2 потребляет около 3 мА на канал. Аналоги с меньшим током (например, OP07 – 0,6 мА) могут не обеспечить нужную скорость нарастания сигнала, что критично для импульсных металлоискателей. Избыточный ток (например, у NE5534 – 4 мА) увеличит нагрев и снизит автономность устройства.
Убедитесь в совпадении диапазона рабочих температур. К157УД2 работает от −45 до +85 °C. Если аналог рассчитан на более узкий диапазон (например, LM358 – от 0 до +70 °C), при эксплуатации на морозе возможны сбои. Для металлоискателей, используемых в полевых условиях, это важный параметр.
Проведите тестирование аналога на макетной плате. Подключите его по схеме металлоискателя «Пират» и проверьте выходной сигнал осциллографом. Сравните амплитуду, форму и стабильность сигнала с оригиналом. Даже при совпадении цоколёвки и корпуса разница в параметрах может привести к ложным срабатываниям или снижению чувствительности.
Особенности работы LM358 и TL072 в металлоискателе Пират
LM358 и TL072 – распространённые аналоги К157УД2 в схеме металлоискателя Пират, но их характеристики влияют на стабильность и чувствительность прибора. LM358 имеет низкое напряжение смещения (±2 мВ) и ток потребления (0,7 мА на канал), что делает его устойчивым к помехам при работе от батареи 9 В. Однако его частота единичного усиления (1 МГц) ограничивает верхнюю границу рабочего диапазона генератора до ~10 кГц, что снижает глубину обнаружения мелких объектов. Рекомендуется использовать LM358 в первой ступени усиления сигнала, где критична низкая шумовая составляющая, но избегать его в высокочастотных цепях.
TL072 превосходит LM358 по скорости нарастания сигнала (13 В/мкс против 0,3 В/мкс) и частоте единичного усиления (3 МГц), что позволяет расширить диапазон до 20–30 кГц без фазовых искажений. Это особенно важно для катушек с высокой добротностью (Q > 10), где затухание сигнала на частотах выше 15 кГц приводит к потере чувствительности. Однако TL072 более чувствителен к пульсациям питания – при напряжении ниже 7 В его параметры резко ухудшаются. Для стабилизации рекомендуется добавить конденсатор 100 мкФ параллельно источнику питания и использовать TL072 в цепях обработки сигнала после предварительного усиления.
При замене К157УД2 на TL072 в схеме Пират необходимо скорректировать номиналы резисторов обратной связи: для сохранения коэффициента усиления на уровне 100–200 уменьшите R2 до 100 кОм (вместо 220 кОм в оригинале), так как входной ток смещения TL072 (50 пА) ниже, чем у LM358 (20 нА). Это предотвратит смещение рабочей точки и дрейф нуля. Также критично экранирование входных цепей – TL072 восприимчив к наводкам от катушки, поэтому используйте витую пару для подключения датчика и размещайте операционный усилитель на расстоянии не менее 5 см от генератора.
Для повышения помехоустойчивости при работе с TL072 добавьте RC-фильтр нижних частот на входе (R=1 кОм, C=10 нФ) с частотой среза ~16 кГц. Это отсечёт высокочастотные шумы, не влияя на полезный сигнал. LM358, напротив, лучше работает с фильтром верхних частот (R=10 кОм, C=1 нФ) для подавления низкочастотных помех от сети 50 Гц. При сборке избегайте параллельного расположения дорожек питания и сигнальных линий – это снизит перекрёстные наводки, особенно актуальные для TL072 из-за его высокого входного импеданса.
Где купить аналоги К157УД2: проверенные поставщики и цены
Аналоги микросхемы К157УД2, такие как TL072, NE5532 или LM358, доступны у крупных российских и зарубежных поставщиков электронных компонентов. Один из самых надежных вариантов – Чип и Дип (chipdip.ru), где цены на TL072 начинаются от 50 рублей за штуку при покупке от 10 шт. В наличии обычно есть как оригинальные, так и китайские аналоги, причем последние дешевле на 20–30%. Доставка по Москве возможна в день заказа, в регионы – через СДЭК или Почту России.
Для тех, кто предпочитает зарубежные площадки, LCSC (lcsc.com) предлагает широкий выбор аналогов с минимальными ценами. Например, NE5532 от Texas Instruments можно купить за $0.35–$0.50 при заказе от 50 шт. Доставка в Россию занимает 2–3 недели, но стоимость доставки часто компенсируется низкой ценой компонентов. Обратите внимание на рейтинг продавца – лучше выбирать тех, у кого отзывы выше 98%.
Platan (platan.ru) – еще один проверенный поставщик, специализирующийся на отечественных и импортных микросхемах. Здесь LM358 в корпусе DIP-8 стоит 45 рублей за штуку, а при оптовых заказах (от 100 шт.) цена снижается до 30 рублей. Склад находится в Москве, но доставка работает по всей России. Важно: перед заказом уточняйте наличие, так как популярные позиции быстро раскупаются.
На AliExpress аналоги К157УД2 встречаются в большом ассортименте, но качество может сильно варьироваться. Например, TL072 от неизвестных производителей продается по 15–25 рублей за штуку, однако риск получить подделку или нерабочий чип высок. Рекомендуется заказывать у проверенных продавцов с рейтингом не ниже 97% и читать отзывы с фотографиями. Доставка обычно бесплатная, но сроки могут достигать 4–6 недель.
Для радиолюбителей, которым нужны небольшие партии, подойдет Радиомагазин «Электронщик» (electronshik.ru). Здесь NE5532 в корпусе SOIC-8 стоит 60 рублей, а в DIP-8 – 75 рублей. Магазин работает с самовывозом в Санкт-Петербурге и отправляет заказы через Boxberry. Преимущество – возможность купить даже одну микросхему без наценок за мелкий опт.
Если требуется максимальная надежность, стоит обратиться к официальным дистрибьюторам, таким как ЭФО (efo.ru) или Платан-Электроникс (platan-electronics.ru). Они поставляют оригинальные микросхемы от STMicroelectronics, Texas Instruments и других брендов с гарантией подлинности. Цены здесь выше – например, TL072CP обойдется в 120–150 рублей, но это компенсируется стабильным качеством и отсутствием брака.

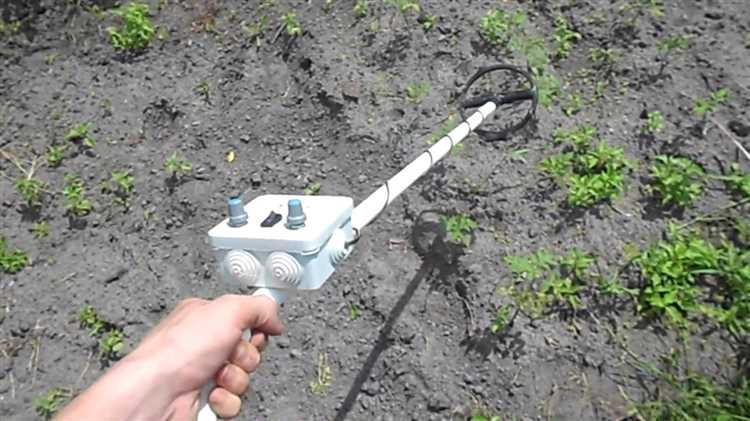

Типовые ошибки при замене микросхемы и как их избежать
Неправильный выбор аналога по электрическим параметрам – вторая распространённая проблема. К157УД2 работает при напряжении питания ±5…±18 В, имеет входное сопротивление 500 кОм и скорость нарастания выходного сигнала 0,5 В/мкс. Замена на OP07 (скорость 0,17 В/мкс) или NE5532 (входное сопротивление 30 кОм) ухудшит чувствительность металлоискателя или вызовет самовозбуждение. Для стабильной работы выбирайте аналоги с близкими характеристиками: например, LM301A (0,5 В/мкс, ±5…±22 В) или NJM4558 (0,3 В/мкс, ±3…±18 В).
Настройка металлоискателя после установки аналога К157УД2
Настройте баланс моста, если в схеме используется дифференциальный усилитель. Для этого:
- Вращайте подстроечный резистор (обычно 10–50 кОм) до минимизации сигнала на экране – остаточный уровень не должен превышать 50 мВ.
- При отсутствии осциллографа используйте мультиметр в режиме измерения переменного напряжения: цель – добиться минимальных показаний (менее 100 мВ).
Калибруйте чувствительность, регулируя резистор обратной связи (обычно 100 кОм–1 МОм). Начните с максимального сопротивления и постепенно уменьшайте его, пока металлоискатель не начнет реагировать на тестовый образец (монету на расстоянии 5–10 см). Если прибор «залипает» или генерирует ложные срабатывания, увеличьте сопротивление на 20–30%. Для аналогов с низким входным сопротивлением (например, LM358) может потребоваться уменьшение номинала резистора на 30–50%.
Отрегулируйте порог срабатывания компаратора. Подключите тестовый образец и вращайте подстроечный резистор порога (обычно 10–100 кОм), пока звуковой сигнал не станет стабильным при приближении к металлу. Если аналог имеет меньший коэффициент усиления (например, LM358), уменьшите сопротивление резистора в цепи обратной связи компаратора на 15–25% для компенсации.
Финальная проверка включает тестирование на разных типах грунта. На влажной почве или песке может потребоваться снижение чувствительности на 10–15% для исключения ложных срабатываний. Зафиксируйте все подстроечные элементы лаком или клеем, чтобы избежать случайного смещения. Для аналогов с высоким потреблением тока (TL072) убедитесь, что блок питания обеспечивает не менее 100 мА на канал.
