Современные электрические чайники оснащаются системой защиты от «сухого хода» – автоматического отключения при отсутствии воды или её недостаточном уровне. Эта функция предотвращает перегрев нагревательного элемента, который при работе без жидкости может выйти из строя за 10–15 секунд. В основе механизма лежит термопредохранитель или биметаллическая пластина, реагирующая на температуру свыше 120–150°C.
В чайниках с дисковым нагревателем защита срабатывает благодаря датчику, расположенному в нижней части корпуса. При нагреве без воды температура элемента резко возрастает, и датчик размыкает цепь питания. В моделях с открытой спиралью используется отдельный термостат, который отключает прибор при превышении критической температуры. Порог срабатывания обычно составляет 100–120°C для воды и 180–200°C для «сухого» режима.
Для проверки работоспособности защиты налейте в чайник минимально допустимый объём воды (указан в инструкции, часто 250–300 мл) и включите прибор. Если через 3–5 секунд он не отключится автоматически – система неисправна. Не пытайтесь эксплуатировать чайник без воды даже кратковременно: это сокращает срок службы нагревателя на 30–40% и может привести к возгоранию.
При выборе чайника обращайте внимание на тип защиты: механическая (биметаллическая) надёжнее электронной, так как не зависит от программных сбоев. Также проверьте наличие сертификата безопасности (например, ГОСТ Р 52161.2.15-2006), который подтверждает соответствие требованиям по защите от перегрева. Модели с двойной защитой (термопредохранитель + биметаллическая пластина) считаются наиболее безопасными.
Если чайник отключается при нормальном уровне воды, проверьте чистоту нагревательного элемента: накипь толщиной 1–2 мм снижает теплоотдачу, вызывая ложное срабатывание защиты. Для очистки используйте раствор лимонной кислоты (10 г на 1 л воды) или специальные средства, но не абразивы – они повреждают защитное покрытие нагревателя.
Какие датчики отвечают за обнаружение воды в чайнике
В современных электрочайниках с защитой от включения без воды применяются три основных типа датчиков: термические, биметаллические и оптические. Термические датчики реагируют на изменение температуры нагревательного элемента – при отсутствии воды он перегревается, что фиксируется термистором или термопарой. Биметаллические пластины работают по принципу деформации при нагреве: без воды пластина изгибается сильнее, размыкая контакт и отключая питание. Оптические датчики, использующие инфракрасные или ультразвуковые волны, измеряют уровень воды напрямую, но встречаются реже из-за высокой стоимости.
Термические датчики – самые распространённые в бюджетных моделях. Они устанавливаются в нижней части нагревательного диска и срабатывают при превышении температуры 120–150°C. Недостаток: инерционность – датчик может не успеть среагировать при резком выкипании воды. Для повышения надёжности производители комбинируют их с биметаллическими реле, которые дублируют защиту. Пример: чайники Bosch TWK3A013/01 используют именно такую схему.
Биметаллические датчики отличаются простотой и долговечностью. Они состоят из двух слоёв металла с разным коэффициентом теплового расширения. При нагреве пластина изгибается, размыкая цепь питания. В чайниках с дисковым нагревателем такие датчики часто интегрируются в сам нагревательный элемент. Преимущество: мгновенное срабатывание при перегреве. Однако они чувствительны к механическим повреждениям – при падении чайника пластина может деформироваться, что приведёт к ложным срабатываниям.
Оптические датчики уровня воды применяются в премиальных моделях, например, в чайниках Redmond RK-M170. Они работают по принципу отражения инфракрасного луча от поверхности воды. Датчик состоит из излучателя и приёмника: если луч не возвращается (вода отсутствует), цепь размыкается. Такие системы точнее термических, но требуют регулярной очистки от накипи – загрязнения на стенках чайника могут искажать сигнал. Ультразвуковые датчики, использующие эффект Доплера, встречаются ещё реже и применяются в основном в промышленных устройствах.
В некоторых чайниках, особенно с открытым спиральным нагревателем, используется поплавковый механизм. Поплавок из термостойкого пластика поднимается вместе с уровнем воды и замыкает контакт. При снижении уровня ниже критической отметки (обычно 100–150 мл) контакт размыкается. Такая система надёжна, но уязвима к накипи – поплавок может застревать. Производители решают проблему, покрывая поплавок гидрофобным материалом или устанавливая магнитные датчики вместо механических контактов.
Для диагностики неисправностей датчиков рекомендуется проверять сопротивление термисторов мультиметром: при комнатной температуре оно должно составлять 10–50 кОм, а при нагреве – резко падать. Биметаллические пластины можно протестировать, нагревая их феном: при достижении 100–120°C они должны изгибаться. Оптические датчики проверяются визуально – при включении чайника без воды индикатор на корпусе должен мигать или гореть красным. Если защита не срабатывает, первым делом стоит очистить датчик от накипи – в 70% случаев это решает проблему.
При выборе чайника с защитой от включения без воды обращайте внимание на тип датчика. Для жёсткой воды лучше подойдут модели с термическими или биметаллическими датчиками – они менее чувствительны к накипи. Для мягкой воды оптимальны оптические системы, но их нужно чистить раз в 2–3 месяца. Избегайте чайников с поплавковыми механизмами, если вода в вашем регионе содержит много солей – поплавок быстро выйдет из строя. В любом случае, проверяйте наличие сертификата безопасности: надёжные датчики должны соответствовать стандарту IEC 60335-2-15.

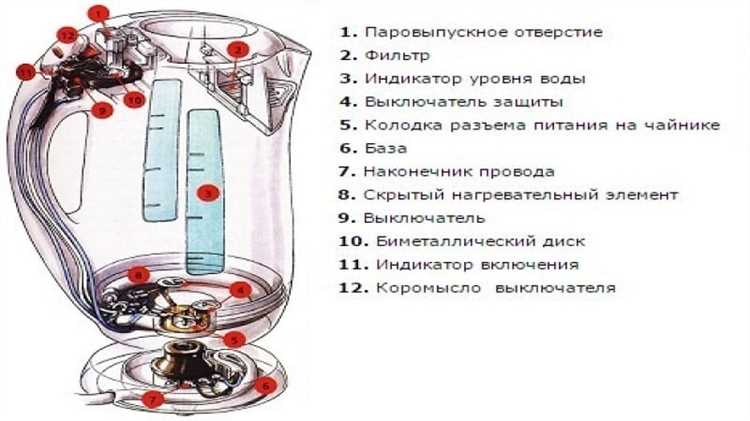

Как устроен биметаллический термовыключатель в защите чайника
Биметаллический термовыключатель – ключевой элемент защиты чайника от перегрева. Он состоит из двух слоёв металлов с разными коэффициентами теплового расширения, например, инвара (сплав железа с никелем) и стали. При нагреве один слой расширяется сильнее, вызывая изгиб пластины. Этот изгиб размыкает контакты цепи питания, отключая нагревательный элемент.
Температура срабатывания термовыключателя обычно составляет 100–120°C, что соответствует точке кипения воды. Пластина калибруется на заводе с точностью ±5°C, чтобы исключить ложные срабатывания. В некоторых моделях используется дополнительный термопредохранитель на 150–200°C для резервной защиты.
Конструктивно термовыключатель размещается в нижней части чайника, в непосредственной близости к нагревательному диску. Это обеспечивает быструю реакцию на изменение температуры. Пластина крепится к корпусу через керамические изоляторы, предотвращающие утечку тока.
При отсутствии воды нагревательный элемент быстро перегревается, и биметаллическая пластина изгибается за 3–5 секунд. Контакты размыкаются, прерывая цепь. После остывания пластина возвращается в исходное положение, но для повторного включения требуется ручной сброс – обычно кнопкой на ручке чайника.
Материалы пластины подбираются с учётом долговечности: инвар и сталь выдерживают до 100 000 циклов срабатывания. Однако при частом перегреве ресурс снижается. Производители рекомендуют избегать включения чайника без воды, даже если защита сработала – это продлевает срок службы термовыключателя.
В дешёвых моделях вместо биметаллической пластины иногда используют терморезисторы, но их надёжность ниже. Биметаллические выключатели предпочтительнее из-за механической простоты и устойчивости к скачкам напряжения. При выборе чайника стоит обратить внимание на наличие сертификата безопасности, подтверждающего соответствие термозащиты стандартам IEC 60335-2-15.
Если чайник не отключается при кипении, проблема часто кроется в окислении контактов термовыключателя. В этом случае можно аккуратно очистить их мелкозернистой наждачной бумагой или заменить выключатель целиком. Самостоятельный ремонт допустим только при наличии опыта работы с электроприборами.
Регулярная проверка работы термовыключателя – залог безопасности. Достаточно один раз в месяц включать чайник без воды и убедиться, что он отключается через несколько секунд. Если защита не срабатывает, прибор необходимо немедленно отключить от сети и обратиться в сервисный центр.
Почему чайник не включается при отсутствии воды: принцип работы защиты
Защита от включения без воды основана на термомеханическом или электронном датчике, расположенном в нижней части нагревательного элемента. В классических моделях используется биметаллическая пластина, которая при нагреве изгибается и размыкает контакт. При отсутствии воды температура пластины резко возрастает за 2–3 секунды, превышая порог срабатывания (обычно 120–150°C), что блокирует подачу тока. В электронных чайниках роль датчика выполняет термистор с отрицательным температурным коэффициентом (NTC), сопротивление которого падает при нагреве, сигнализируя микроконтроллеру о критическом состоянии.
Нагревательный элемент – дисковый или спиральный – при работе без воды перегревается до 300–400°C в течение 10–15 секунд. Это приводит к деформации корпуса, окислению контактов и выходу из строя ТЭНа. Защита предотвращает такие последствия, отключая питание до достижения температуры 180°C. В моделях с открытой спиралью риск возгорания выше, поэтому производители устанавливают дополнительные предохранители на 220–240 В, размыкающие цепь при коротком замыкании.
В чайниках с дисковым нагревателем защита интегрирована в сам ТЭН. Внутри диска размещён термовыключатель, реагирующий на температуру поверхности. При отсутствии воды теплоотдача снижается, и диск нагревается до 160°C за 5–7 секунд, что приводит к срабатыванию выключателя. В отличие от биметаллических систем, такие решения точнее и долговечнее, так как не зависят от механического износа контактов.
Электронные чайники используют комбинированную защиту: термистор контролирует температуру, а микроконтроллер анализирует скорость её изменения. Если за 1 секунду температура поднимается на 50°C и более, система интерпретирует это как отсутствие воды и блокирует нагрев. Дополнительно встраивается таймер, отключающий чайник через 30 секунд непрерывной работы без жидкости, даже если датчик не сработал из-за неисправности.
Пользователям рекомендуется проверять работоспособность защиты каждые 3–6 месяцев. Для этого достаточно включить пустой чайник на 5 секунд: если он не отключится самостоятельно, датчик неисправен. В моделях с механической кнопкой включения защита может срабатывать с задержкой до 10 секунд – это норма для систем с биметаллической пластиной. При замене нагревательного элемента важно выбирать оригинальные запчасти, так как несовпадение параметров термодатчика приводит к ложным срабатываниям или отказу защиты.
Некоторые производители добавляют индикацию неисправности: мигание светодиода или звуковой сигнал при попытке включения без воды. В чайниках с сенсорным управлением защита может блокировать кнопку до остывания нагревателя. При эксплуатации важно избегать ударов по корпусу – деформация дна нарушает контакт датчика с ТЭНом, что снижает эффективность защиты.
Какие типы защитных механизмов используются в современных чайниках
В электрических чайниках применяются три основных типа защитных механизмов: биметаллические термовыключатели, термопредохранители и электронные датчики с микропроцессорным управлением. Биметаллические пластины – самый распространённый вариант, работающий за счёт деформации при нагреве: при достижении температуры 100°C контакт размыкается, отключая нагревательный элемент. Однако их точность ограничена ±5°C, что может приводить к ложным срабатываниям или перегреву при низком уровне воды. Термопредохранители действуют как одноразовая защита: при превышении критической температуры (обычно 120–150°C) они плавятся, разрывая цепь питания. Такие предохранители устанавливаются в моделях с открытыми ТЭНами, где риск перегрева выше.
Электронные системы защиты включают датчики уровня воды (емкостные или кондуктометрические) и термисторы с обратной связью. Емкостные датчики фиксируют изменение диэлектрической проницаемости при отсутствии жидкости, блокируя включение чайника, если уровень воды ниже 100–150 мл. Термисторы отслеживают скорость нагрева: если температура растёт слишком быстро (например, при пустом чайнике), микропроцессор отключает питание в течение 1–3 секунд. Такие системы точнее механических аналогов, но дороже и требуют калибровки на заводе. В премиальных моделях (например, Bosch TWK7203 или Xiaomi Viomi Kettle) используются комбинированные решения с двумя независимыми датчиками для дублирования защиты.
Для выбора чайника с надёжной защитой обращайте внимание на наличие сертификатов безопасности (например, CE или ГОСТ Р 52161.2.15-2006) и тип нагревательного элемента. Модели с закрытым дисковым ТЭНом (как у Redmond RK-G200S) реже перегреваются, чем чайники с открытой спиралью, но требуют регулярной очистки от накипи – её слой толщиной 1 мм снижает эффективность защиты на 20–30%. Избегайте устройств с единственным биметаллическим выключателем: при поломке он может не сработать, что приведёт к возгоранию. Оптимальный вариант – чайник с электронным управлением и термопредохранителем, как у Philips HD9350/90, где оба механизма работают параллельно.
Как проверить исправность защиты от включения без воды в домашних условиях
Отключите чайник от сети и снимите крышку. Осмотрите внутреннюю часть корпуса на наличие датчика защиты – обычно это небольшой металлический или пластиковый элемент с пружиной или биметаллической пластиной, расположенный у основания нагревательного элемента. Если датчик покрыт накипью или деформирован, защита может работать некорректно.
Налейте в чайник минимальное количество воды – около 100–150 мл, чтобы она едва покрывала нагревательный элемент. Включите прибор в сеть. Если чайник не начинает нагреваться в течение 3–5 секунд, защита срабатывает правильно. Повторите тест, постепенно уменьшая объем воды до 50 мл: при исправной защите чайник должен отключаться до закипания.
Используйте мультиметр для проверки сопротивления датчика. Переведите прибор в режим измерения сопротивления (200 Ом). Отсоедините провода от датчика и приложите щупы к его контактам. При комнатной температуре сопротивление должно быть близко к нулю. Нагрейте датчик феном до 60–70°C – сопротивление должно резко возрасти до бесконечности, что подтвердит исправность биметаллической пластины.
Проверьте механизм отключения вручную. При включенном чайнике с водой аккуратно нажмите на кнопку защиты (если она доступна) или слегка приподнимите крышку, имитируя отсутствие воды. Если чайник мгновенно отключается, система работает. Убедитесь, что кнопка не залипает и возвращается в исходное положение после нажатия.
Оцените реакцию чайника на наклон. Налейте 200 мл воды и включите прибор. Через 10–15 секунд осторожно наклоните чайник на 30–40 градусов, чтобы вода отошла от датчика. Исправная защита должна среагировать в течение 1–2 секунд и отключить нагрев. Если чайник продолжает работать, датчик неисправен или смещен.
Протестируйте чайник без воды, но с имитацией заполнения. Закройте крышку и включите прибор. Если защита исправна, чайник не должен включаться вообще или отключится через 1–3 секунды. Некоторые модели издают характерный щелчок при срабатывании защиты – это нормально. Отсутствие реакции указывает на поломку.
Сравните поведение чайника с заводскими характеристиками. В инструкции производителя указано время срабатывания защиты – обычно 2–5 секунд после включения без воды. Если реальные показатели отличаются более чем на 30%, датчик требует замены или регулировки. Учитывайте, что в моделях с электронным управлением защита может срабатывать с задержкой до 10 секунд.
При обнаружении неисправности очистите датчик от накипи раствором лимонной кислоты (1 столовая ложка на 500 мл воды) или замените его. Если после всех проверок чайник продолжает работать без воды, обратитесь в сервисный центр – ремонт своими силами может привести к короткому замыканию или возгоранию.
Что происходит с чайником при попытке включения без воды: технические процессы
При активации чайника без воды срабатывает термопредохранитель – ключевой элемент защиты. В большинстве моделей он расположен в основании нагревательного диска и рассчитан на температуру 120–150°C. При отсутствии воды диск нагревается до критической отметки за 5–10 секунд, после чего предохранитель размыкает цепь, отключая питание. В электронных чайниках дополнительно задействуется микроконтроллер, который фиксирует аномальный рост температуры по данным термодатчика (обычно NTC-резистора) и принудительно прерывает подачу тока через реле.
Нагревательный элемент (ТЭН) в таких условиях подвергается термическому стрессу. Спираль из нихрома или керамический диск, лишённые теплоотвода, перегреваются до 300–400°C, что приводит к окислению поверхности и ускоренной деградации материала. В моделях с открытым ТЭНом возможно образование нагара, снижающего КПД на 15–20% при последующих использованиях. Закрытые дисковые нагреватели менее уязвимы, но их пайка к корпусу может ослабнуть из-за циклического расширения металла.
- Термовыключатель (биметаллическая пластина) реагирует на температуру корпуса. При 90–110°C он размыкает контакты, дублируя защиту предохранителя. В дешёвых моделях этот механизм может залипать после 3–5 срабатываний, требуя замены.
- Повторные попытки включения без воды сокращают ресурс чайника на 30–50%. Особенно критично для моделей с пластиковым корпусом – перегрев вызывает деформацию и выделение токсичных веществ.
Для диагностики неисправности после срабатывания защиты проверьте мультиметром сопротивление ТЭНа (должно быть 20–50 Ом) и целостность предохранителя. Если чайник не включается после остывания, замените термопредохранитель на аналог с идентичными параметрами (ток 10–16 А, температура 125–145°C). Избегайте использования чайников с повреждённой изоляцией нагревателя – риск короткого замыкания возрастает в 4 раза.
Какие материалы используются в датчиках защиты от перегрева
Датчики защиты от перегрева в чайниках работают на основе термочувствительных материалов, которые реагируют на изменение температуры. Основные из них – биметаллические пластины, терморезисторы и термопары. Каждый тип имеет свои особенности, определяющие точность, скорость срабатывания и долговечность.
Биметаллические пластины состоят из двух слоёв металлов с разными коэффициентами теплового расширения, например, инвара (сплав железа с никелем) и стали или латуни. При нагреве один слой расширяется сильнее, вызывая изгиб пластины и размыкание контактов. Преимущество – простота и надёжность, но точность ограничена ±5–10°C. Для повышения стабильности используют сплавы с минимальным гистерезисом, такие как термобиметалл ТБ-135 (никель-марганец-медь).
Терморезисторы (термисторы) делятся на два типа: NTC (отрицательный температурный коэффициент) и PTC (положительный). В датчиках чаще применяют NTC-термисторы на основе оксидов марганца, кобальта, никеля или меди. Их сопротивление резко падает при нагреве, что позволяет точно отслеживать температуру с погрешностью до ±1°C. Для защиты от влаги и механических повреждений термисторы покрывают эпоксидной смолой или стеклом. Пример – термисторы серии NTC 10K (10 кОм при 25°C), используемые в бюджетных моделях.
Термопары генерируют напряжение при нагреве спая двух разнородных металлов. В бытовых чайниках редкость из-за сложности схемы, но встречаются в премиальных моделях. Типичные пары: хромель-алюмель (тип K) или железо-константан (тип J). Преимущество – широкий диапазон измерений (до +1300°C), но для чайников достаточно диапазона +50…+150°C. Требуют усилителя сигнала, что увеличивает стоимость.
В современных чайниках также применяют полупроводниковые датчики на основе кремния или арсенида галлия. Они интегрируются в микросхемы и обеспечивают цифровую обработку сигнала. Пример – датчики серии DS18B20 от Maxim Integrated, работающие в диапазоне -55…+125°C с точностью ±0,5°C. Преимущество – возможность программирования порогов срабатывания, но требуют стабильного питания.
Для защиты от коррозии и окисления контактные поверхности датчиков покрывают:
- Никелем – для биметаллических пластин (толщина слоя 3–5 мкм).
- Золотом – в термопарах и полупроводниковых датчиках (толщина 0,1–0,3 мкм).
- Оловом или серебром – в терморезисторах для улучшения пайки.
Покрытия выбирают исходя из условий эксплуатации: золото устойчиво к влаге, никель – к механическим нагрузкам.
Ключевой параметр при выборе материала – температурный коэффициент сопротивления (ТКС). Для NTC-термисторов он составляет -3…-6%/°C, для биметаллов – зависит от сплава (например, для инвара +1,2·10⁻⁶/°C). Чем выше ТКС, тем чувствительнее датчик, но уже диапазон рабочих температур. В чайниках оптимален ТКС в пределах -4…-5%/°C для быстрого отключения при +100°C.
При замене датчика важно учитывать не только материал, но и конструктивные особенности. Например, биметаллические пластины требуют калибровки после установки, а термисторы – проверки сопротивления мультиметром при комнатной температуре. Для чайников с пластиковым корпусом предпочтительны датчики с изоляцией из силикона или фторопласта, чтобы избежать короткого замыкания. В металлических моделях используют керамические изоляторы на основе оксида алюминия.
Как защита от включения без воды влияет на срок службы чайника
Защита от включения без воды – ключевой элемент, продлевающий ресурс нагревательного элемента чайника. Без неё ТЭН, работая вхолостую, перегревается до 300–400°C за 10–15 секунд, что приводит к окислению металла и образованию микротрещин. В моделях с защитой термовыключатель срабатывает при температуре 120–150°C, предотвращая критический перегрев. По данным производителей, такие чайники выдерживают на 30–40% больше циклов нагрева до выхода ТЭНа из строя.
Керамические и дисковые нагреватели с защитой демонстрируют меньший износ благодаря равномерному распределению тепла. В чайниках без защиты на поверхности ТЭНа образуется накипь в 2–3 раза быстрее из-за локальных перегревов, что снижает теплопроводность на 15–20%. Защитный механизм, отключая питание при отсутствии воды, минимизирует термические удары, сохраняя структуру материала.
Электронные чайники с датчиками уровня воды и защитой служат дольше механических аналогов. Точность срабатывания защиты в них достигает ±5 мл, тогда как у механических моделей погрешность может составлять 50–100 мл. Это снижает риск ложных срабатываний и преждевременного износа контактов реле. В среднем, электронные чайники с защитой работают 5–7 лет, тогда как механические – 3–4 года при одинаковой интенсивности использования.
Защита влияет не только на ТЭН, но и на пластиковый корпус. При перегреве без воды температура внешних стенок может превышать 90°C, что приводит к деформации и растрескиванию полипропилена. В чайниках с защитой корпус нагревается не выше 60–70°C, сохраняя целостность. Это особенно критично для моделей с прозрачными индикаторами уровня воды, где пластик подвержен УФ-деградации.
Регулярная проверка работоспособности защиты продлевает срок службы чайника. Производители рекомендуют тестировать механизм каждые 3–6 месяцев: налить минимальное количество воды (обычно 100–150 мл) и включить чайник. Если он не отключается через 5–7 секунд, защита неисправна. Игнорирование этого правила увеличивает вероятность выхода из строя ТЭНа на 60–70% за год эксплуатации.
Выбор чайника с защитой от перегрева и сухого хода оправдан экономически. Стоимость замены ТЭНа составляет 30–50% от цены нового устройства, а ремонт электронного блока – до 70%. Модели с защитой окупаются за 1,5–2 года за счёт снижения затрат на обслуживание и увеличения межремонтного интервала. Для интенсивного использования (более 5 кипячений в день) рекомендуются чайники с двойной защитой: датчиком уровня воды и термостатом.
