Esp 12e как передавать данные между модулями

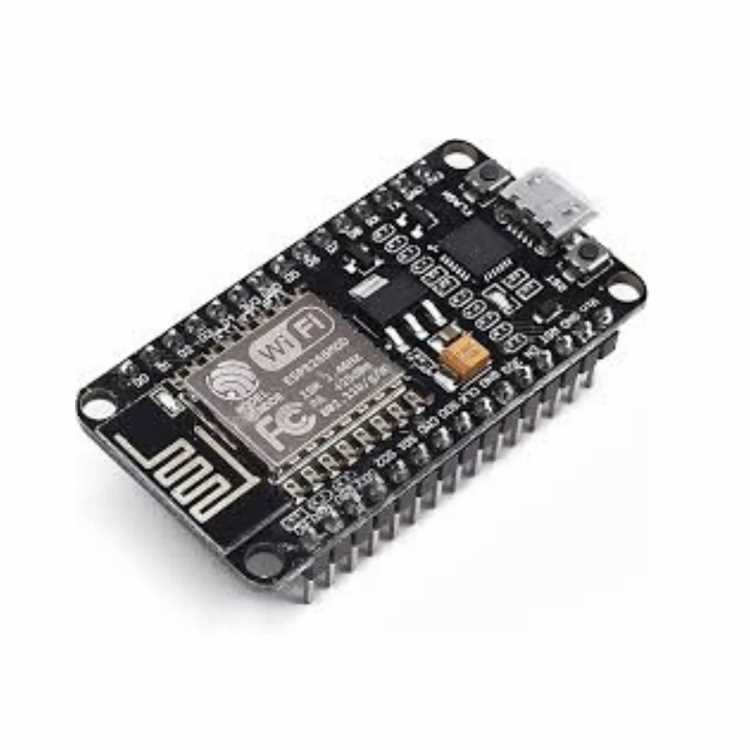

ESP12E – компактный модуль на базе ESP8266 с поддержкой Wi-Fi, который часто применяется в распределённых системах с несколькими узлами. Для организации взаимодействия между модулями используются протоколы UART, I2C, SPI и беспроводные каналы. Выбор метода зависит от требований к скорости, дальности и энергопотреблению. Ниже рассмотрены проверенные схемы с указанием ключевых параметров.

I2C подходит для связи нескольких ESP12E в режиме «мастер-ведомый». Для реализации потребуются две линии: SDA (данные) и SCL (тактовый сигнал). Стандартная схема включает подтягивающие резисторы 4,7 кОм к питанию 3,3 В. ESP12E поддерживает скорость до 400 кГц в режиме Fast Mode. Пример адресации: мастер отправляет данные на ведомый с адресом 0x20, используя библиотеку Wire.h. Ограничение – максимальная длина линии не должна превышать 1–2 метра без усилителей сигнала.

SPI обеспечивает высокую скорость передачи (до 8 МГц на ESP12E) и применяется для обмена большими объёмами данных. Для подключения требуются четыре линии: MOSI, MISO, SCK и CS (выбор ведомого). Пример: мастер генерирует тактовый сигнал на SCK, передаёт данные по MOSI и принимает по MISO. Для каждого ведомого устройства выделяется отдельная линия CS. Рекомендуется использовать резисторы 100 Ом на линиях данных для подавления помех.

Беспроводные решения на базе Wi-Fi позволяют организовать обмен без физических соединений. ESP12E поддерживает режимы Station (подключение к точке доступа) и SoftAP (создание собственной сети). Пример: два модуля подключаются к одной сети, обмениваются данными через UDP или TCP. Для UDP скорость достигает 1 Мбит/с, но возможны потери пакетов. Для надёжной передачи используйте TCP с подтверждением доставки. Учитывайте задержки: среднее время отклика в локальной сети – 5–50 мс.

При выборе схемы учитывайте потребление тока: UART и I2C – до 10 мА, SPI – до 20 мА, Wi-Fi – 80–200 мА в активном режиме. Для снижения энергопотребления используйте режим Deep Sleep (0,5 мА) с периодическим пробуждением по таймеру или внешнему прерыванию. В критичных к задержкам приложениях отдавайте предпочтение SPI или Wi-Fi с QoS.

Обмен данными между модулями ESP12E: примеры схем

I2C требует подключения линий SDA и SCL через подтягивающие резисторы 4,7 кОм к питанию 3,3 В. Адреса устройств задаются в коде через Wire.begin(0x08) для ведомого и Wire.beginTransmission(0x08) для ведущего. Максимальная длина шины – 1 метр при скорости 100 кГц, но для ESP12E рекомендуется снизить частоту до 50 кГц из-за чувствительности к помехам. Пример: ведущий модуль запрашивает 4 байта данных у ведомого с адресом 0x08, используя Wire.requestFrom(0x08, 4).

Беспроводная связь через Wi-Fi организуется в режиме точки доступа (AP) на одном модуле и клиента (STA) на другом. Пример конфигурации: AP создается с SSID «ESP_AP» и паролем «12345678» через WiFi.softAP("ESP_AP", "12345678"), клиент подключается с помощью WiFi.begin("ESP_AP", "12345678"). Для обмена данными используйте TCP-сокеты: сервер запускается на порту 8080, клиент подключается к IP-адресу AP (по умолчанию 192.168.4.1). Задержка передачи составляет ~50 мс при стабильном сигнале.

При работе с аналоговыми сигналами используйте внешние АЦП, например, MCP3008, подключенный по SPI. Разрешение 10 бит позволяет измерять напряжение с точностью 3,2 мВ при опорном напряжении 3,3 В. Пример: модуль ESP12E считывает данные с MCP3008 через SPI.transfer(), отправляя команду 0x01 для канала 0. Для фильтрации шумов применяйте скользящее среднее по 10 выборкам.

Для синхронизации времени между модулями используйте протокол NTP через Wi-Fi. Ведущий модуль получает время с сервера pool.ntp.org и передает его ведомому по UART или I2C. Пример: ведущий отправляет UNIX-время в виде 4 байт, ведомый корректирует локальные часы через settimeofday(). Погрешность синхронизации не превышает 100 мс при стабильном соединении.

При проектировании схемы учитывайте помехи от источников питания. Используйте керамические конденсаторы 0,1 мкФ между VCC и GND каждого модуля, а также электролитический конденсатор 100 мкФ на входе стабилизатора. Для длинных линий связи (более 30 см) применяйте экранированные кабели или витые пары. При работе с высокочастотными сигналами (SPI) избегайте параллельного расположения линий передачи и питания.

Подключение двух модулей ESP12E по UART с аппаратной разводкой

Для организации обмена данными между двумя ESP12E по UART требуется минимум внешних компонентов: резисторы на 1 кОм для согласования уровней и конденсаторы на 0.1 мкФ для фильтрации питания. Схема строится на базе аппаратных UART-портов: TXD (GPIO1) и RXD (GPIO3) для первого модуля, TXD (GPIO15) и RXD (GPIO13) для второго. Важно учитывать, что GPIO15 при старте должен быть подтянут к земле через резистор 10 кОм, иначе модуль перейдет в режим загрузки прошивки.

Соединение выполняется напрямую: TXD первого модуля подключается к RXD второго, и наоборот. Для стабильной работы рекомендуется использовать короткие провода (до 20 см) и экранированный кабель при длине более 50 см. Питание обоих модулей должно быть общим, с напряжением 3.3 В и током не менее 500 мА на каждый. При использовании отдельных источников питания обязательно объединяйте их «земли».

• GPIO1 (TXD) первого ESP12E → RXD второго ESP12E (GPIO13 или GPIO3 в зависимости от конфигурации)
• GPIO3 (RXD) первого ESP12E ← TXD второго ESP12E (GPIO15 или GPIO1)
• Общая «земля» (GND) между модулями
• Резисторы 1 кОм на линиях TXD/RXD для защиты от конфликтов при старте

Настройка скорости передачи критична: оба модуля должны работать на одной скорости, например 115200 бод. В прошивке необходимо инициализировать UART с параметрами: 8 бит данных, без контроля четности, 1 стоп-бит. Пример инициализации для Arduino IDE:

Serial.begin(115200, SERIAL_8N1, SERIAL_FULL);

Для предотвращения зависаний при обмене данными используйте программные тайм-ауты. Максимальное время ожидания ответа не должно превышать 100 мс. При передаче больших пакетов (более 64 байт) разбейте их на фрагменты с подтверждением получения. В прошивке реализуйте механизм повторной отправки при отсутствии ответа в течение 50 мс.

При работе с ESP12E учитывайте особенности их UART-портов: GPIO1 и GPIO3 используются для загрузки прошивки, поэтому во время программирования отключайте соединение между модулями. Альтернативно, используйте второй UART (GPIO15/GPIO13), но помните, что GPIO15 требует подтяжки к земле при старте. Для диагностики обмена данными подключите логический анализатор к линиям TXD/RXD и анализируйте сигналы на скорости 115200 бод.

Для проверки работоспособности схемы напишите тестовую прошивку, отправляющую пакеты фиксированной длины (например, 10 байт) с интервалом 100 мс. Второй модуль должен подтверждать получение каждого пакета ответным сообщением. При потере более 5% пакетов проверьте качество соединений, уровни сигналов и стабильность питания. Используйте осциллограф для контроля фронтов сигналов на скорости 115200 бод – они должны быть четкими, без «звона».

Использование шины I2C для связи ESP12E с периферийными датчиками

При подключении датчиков с разными логическими уровнями (например, 3.3V ESP12E и 5V датчик) требуется преобразователь уровней, такой как TXB0104 или BSS138. Без него высокое напряжение на SDA/SCL может вывести ESP12E из строя. Для датчиков с фиксированным адресом (например, BMP180 – 0x77) конфликты адресов решаются аппаратными перемычками или программным мультиплексированием через TCA9548A. Перед инициализацией шины проверяйте наличие устройств сканированием адресов с помощью Wire.beginTransmission(address) и Wire.endTransmission().

Типичная ошибка – игнорирование тактовой частоты. ESP12E поддерживает стандартные режимы I2C: 100 кГц (Standard), 400 кГц (Fast) и 1 МГц (Fast Mode Plus). Для большинства датчиков (BME280, MPU6050) достаточно 400 кГц, но чувствительные устройства (например, ADS1115) могут требовать снижения частоты до 100 кГц. Устанавливайте частоту через Wire.setClock(400000) после Wire.begin(). При сбоях связи первым делом проверяйте соответствие частот в коде и документации датчика.

Для передачи данных используйте буферизацию: ESP12E имеет ограниченный размер буфера I2C (128 байт), поэтому при чтении больших массивов (например, с датчика VL53L0X) разбивайте данные на пакеты по 32 байта. Пример кода для чтения регистра датчика:

Wire.beginTransmission(0x68);
Wire.write(0x3B); // Адрес регистра акселерометра MPU6050
Wire.endTransmission(false);
Wire.requestFrom(0x68, 6, true);
int16_t ax = Wire.read() << 8 | Wire.read();

Обратите внимание на параметр true в requestFrom() – он освобождает шину после чтения, предотвращая блокировки.

В условиях высокого уровня шумов (например, рядом с двигателями) применяйте экранированные кабели и фильтрующие конденсаторы 0.1 мкФ между VCC и GND каждого датчика. Для длинных линий (>1 м) используйте дифференциальные драйверы I2C, такие как P82B96, которые увеличивают допустимую длину до 50 м. Избегайте параллельного прокладывания I2C-линий с силовыми проводами – это основная причина помех. При отладке подключайте логический анализатор (например, Saleae) для проверки формы сигналов на SDA/SCL.

Для энергоэффективных проектов переводите датчики в спящий режим через I2C перед отключением питания ESP12E. Например, BME280 поддерживает команду 0xB6 для перехода в режим сна. При пробуждении датчика учитывайте время инициализации (до 2 мс для BME280), иначе первые показания будут некорректны. Для критичных приложений реализуйте контроль ошибок с повторной отправкой данных при сбоях (Wire.endTransmission() != 0) и логгированием неисправных устройств.

Настройка SPI-интерфейса между ESP12E и внешними устройствами памяти

Инициализация SPI в Arduino IDE требует библиотеки SPI.h. Настройте параметры в SPI.begin(): частота SCK до 40 МГц (для W25Q128), режим 0 (CPOL=0, CPHA=0), битовый порядок MSBFIRST. Пример кода: SPI.begin(14, 12, 13, 15); – указывает SCK, MISO, MOSI, CS. Для VSPI замените номера GPIO на 18, 19, 23, 5 соответственно.

Обмен данными с Flash-памятью начинается с отправки команды через SPI.transfer(). Для чтения идентификатора микросхемы (0x9F) отправьте байт команды, затем три байта ответа. Пример: digitalWrite(CS, LOW); SPI.transfer(0x9F); uint8_t id[3] = {SPI.transfer(0), SPI.transfer(0), SPI.transfer(0)}; digitalWrite(CS, HIGH);. Проверьте ответ: для W25Q128 ожидается 0xEF 0x40 0x18.

Запись данных требует предварительного стирания сектора (команда 0x20). Перед записью (0x02) убедитесь, что сектор разблокирован (команда 0x06 – "Write Enable"). Тайминги критичны: после стирания проверяйте статусный регистр (0x05) на бит BUSY. Пример проверки: while (SPI.transfer(0x05) & 0x01);. Игнорирование этого приведет к повреждению данных.

Для оптимизации скорости используйте буферизацию. ESP12E поддерживает DMA на SPI, но в Arduino IDE это требует ручной настройки регистров. Альтернатива – разбивать большие блоки на пакеты по 256 байт, минимизируя количество операций CS. При работе с несколькими устройствами на шине назначайте каждому уникальный CS-пин и управляйте ими отдельно.

Проблемы с подключением часто вызваны неправильной разводкой или помехами. Используйте короткие провода (<10 см) и экранирование для SCK и MOSI. Если данные искажаются, снизьте частоту SCK до 1 МГц и проверьте питание – Flash-память потребляет до 25 мА в активном режиме. Логический анализатор поможет выявить фазовые сдвиги или отсутствие сигнала на MISO.

Для расширения памяти подключите несколько микросхем параллельно, используя отдельные CS-пины. Пример: две W25Q128 на HSPI с CS на GPIO15 и GPIO4. Управляйте ими последовательно, активируя только один CS за раз. Избегайте одновременного доступа – это приведет к конфликтам на шине. Для больших объемов данных рассмотрите FRAM (например, FM25V10), не требующую стирания перед записью.

Передача данных по Wi-Fi между несколькими модулями ESP12E

Для организации обмена данными между несколькими ESP12E по Wi-Fi используйте режим ESP-NOW или TCP/UDP. ESP-NOW работает без подключения к точке доступа, обеспечивая низкую задержку (до 10 мс) и минимальное энергопотребление. Поддерживает до 20 устройств в одной сети, но требует предварительной настройки MAC-адресов получателей. Пример инициализации:

• Настройте Wi-Fi в режиме WIFI_STA.
• Используйте esp_now_init() для инициализации протокола.
• Зарегистрируйте callback-функции для отправки и приёма данных с помощью esp_now_register_send_cb() и esp_now_register_recv_cb().

Для передачи больших объёмов данных (например, массивов сенсоров) или работы в условиях нестабильной сети выберите TCP-сервер/клиент. ESP12E может выступать как сервер (WiFiServer) или клиент (WiFiClient). Порт по умолчанию – 80, но рекомендуется использовать диапазон 1024–65535. Пример настройки TCP-сервера:

1. Создайте объект WiFiServer server(8080).
2. Запустите сервер после подключения к Wi-Fi: server.begin().
3. Принимайте соединения в цикле: WiFiClient client = server.available().
4. Читайте данные через client.read() или отправляйте с помощью client.write().

При использовании UDP (WiFiUDP) данные передаются без установления соединения, что снижает накладные расходы. Подходит для потоковой передачи (например, телеметрии). Максимальный размер пакета – 1460 байт. Пример отправки UDP-пакета:

• Инициализируйте объект: WiFiUDP udp.
• Начните передачу: udp.beginPacket("192.168.1.100", 4210).
• Запишите данные: udp.write(buffer, length).
• Завершите отправку: udp.endPacket().

Для повышения надёжности обмена добавьте контрольные суммы (CRC8/CRC16) и подтверждение доставки (ACK). В ESP-NOW используйте параметр ESP_NOW_SEND_SUCCESS в callback-функции отправки. Для TCP/UDP реализуйте протокол с повторной передачей потерянных пакетов. При работе в зашумлённой среде снизьте скорость Wi-Fi до 11 Мбит/с (WiFi.setOutputPower(8)) и используйте каналы 1, 6 или 11 для минимизации помех.

Примеры схем с использованием GPIO для простого обмена сигналами

Для передачи цифровых сигналов с подтверждением используйте схему с двумя линиями: данные и строб. На передающей стороне GPIO12 (D6) формирует импульс длительностью 10 мкс на стробе (GPIO13, D7), сигнализируя о готовности данных на GPIO14 (D5). Приёмник считывает данные по фронту строба, что исключает ложные срабатывания. Резисторы 10 кОм на линиях данных и строба подтягивают сигналы к земле, предотвращая плавающие состояния.

• Однопроводной интерфейс (1-Wire): GPIO0 (D3) подключается к линии данных через резистор 4.7 кОм к питанию. ESP12E поддерживает программную реализацию протокола, но для стабильной работы рекомендуется использовать внешний подтягивающий резистор 2.2 кОм. Пример кода: onewire.begin(0);.
• Последовательный обмен (UART): аппаратный UART на GPIO1 (TX) и GPIO3 (RX) позволяет передавать данные на скоростях до 1 Мбит/с. Для программной реализации используйте SoftwareSerial на любых GPIO, но максимальная скорость снижается до 115200 бод.

При передаче аналоговых сигналов через GPIO требуется внешний АЦП, так как ESP12E не имеет встроенного. Подключите MCP3008 к SPI-шине (GPIO12–MISO, GPIO13–MOSI, GPIO14–SCK, GPIO15–CS) и считайте данные через SPI.transfer(). Для передачи аналогового сигнала на другой модуль используйте ШИМ на GPIO16 (D0) с фильтром нижних частот (резистор 1 кОм + конденсатор 1 мкФ), преобразуя ШИМ в постоянное напряжение.

Для синхронизации работы нескольких модулей применяйте общую линию тактирования. Например, GPIO16 (D0) ведущего модуля генерирует меандр частотой 1 кГц, подключённый к GPIO0 (D3) ведомых. Ведомые модули считывают состояние линии по прерыванию attachInterrupt(0, syncHandler, RISING);, синхронизируя свои задачи. Резистор 1 кОм на линии тактирования ограничивает ток короткого замыкания.

Реализация обмена данными через последовательный порт с проверкой целостности

Последовательный порт UART в ESP12E работает на аппаратном уровне с фиксированными параметрами: скорость до 4,5 Мбит/с, 8 бит данных, 1 стоп-бит, без контроля четности. Для проверки целостности передаваемых данных используйте контрольную сумму CRC-8 или CRC-16. Библиотека ESP8266WiFi не требуется – достаточно HardwareSerial или SoftwareSerial для программной эмуляции UART на любых GPIO.

Пример структуры пакета: [заголовок][данные][CRC]. Заголовок – 2 байта (идентификатор пакета + длина данных), данные – до 255 байт, CRC – 1 или 2 байта. Для CRC-8 используйте полином 0x07 (стандарт Dallas/Maxim), для CRC-16 – 0x8005 (Modbus). Реализуйте функцию расчета CRC на стороне передатчика и приемника:

uint8_t calculateCRC8(uint8_t *data, uint8_t len) {
uint8_t crc = 0;
for (uint8_t i = 0; i < len; i++) { crc = crc ^ data[i]; for (uint8_t j = 0; j < 8; j++) { crc = (crc << 1) ^ ((crc & 0x80) ? 0x07 : 0); } } return crc; }

На стороне приемника проверяйте CRC после получения полного пакета. Если контрольная сумма не совпадает, игнорируйте пакет или отправляйте запрос на повторную передачу. Для надежности добавьте тайм-аут ожидания данных – 100 мс при скорости 115200 бод. Используйте прерывания по приему данных (attachInterrupt на GPIO, если применяете SoftwareSerial), чтобы не блокировать основной цикл.

Для повышения устойчивости к помехам применяйте битстаффинг или кодирование Манчестер. При передаче критичных данных дублируйте пакеты с интервалом 50 мс и сравнивайте их на приемной стороне. Избегайте использования GPIO15 (TXD2) для UART – он конфликтует с загрузкой прошивки. Оптимальные пины для SoftwareSerial: GPIO4 (D2) и GPIO5 (D1).

При работе с высокими скоростями (>500 кбод) увеличивайте буфер приема до 256 байт в настройках Serial.setRxBufferSize(256). Тестируйте связь на максимальной дистанции с помощью осциллографа: сигнал должен иметь четкие фронты без затухания. Если уровень сигнала падает ниже 2,5 В, используйте преобразователь уровней (например, MAX3232) или снижайте скорость.

Для отладки реализуйте логгирование ошибок: счетчики неверных CRC, потерянных пакетов и тайм-аутов. Храните статистику в EEPROM или отправляйте на сервер через Wi-Fi. Пример обработки ошибок:

if (receivedCRC != calculatedCRC) {
errorCount++;
Serial.printf("Ошибка CRC: ожидалось %02X, получено %02X
", calculatedCRC, receivedCRC);
requestRetransmit();
}

Подключение ESP12E к Arduino через программный UART

Для тестирования отправьте команду AT из Arduino через espSerial.println("AT"); и ожидайте ответа OK. Если ответ не приходит, снизьте скорость до 9600 бод или проверьте целостность проводов. При работе с большими объемами данных используйте буферизацию и контроль потока, так как SoftwareSerial не поддерживает аппаратное управление потоком (RTS/CTS).

Испольование протокола MQTT для передачи данных между ESP12E

MQTT – легковесный протокол обмена сообщениями, оптимизированный для устройств с ограниченными ресурсами, таких как ESP12E. Его работа основана на модели "издатель-подписчик" с брокером в центре, что позволяет организовать асинхронную передачу данных без прямой зависимости между модулями. Для ESP12E рекомендуется использовать библиотеку PubSubClient, которая поддерживает MQTT 3.1.1 и совместима с большинством публичных брокеров (например, Mosquitto, HiveMQ, EMQX). Минимальная конфигурация включает задание адреса брокера, порта (обычно 1883 для незащищенного соединения или 8883 для TLS) и уникального идентификатора клиента.

Пример инициализации MQTT-клиента на ESP12E с использованием Wi-Fi и библиотеки ESP8266WiFi:

#include <ESP8266WiFi.h>
#include <PubSubClient.h>
const char* ssid = "your_SSID";
const char* password = "your_PASSWORD";
const char* mqtt_server = "broker.hivemq.com";
WiFiClient espClient;
PubSubClient client(espClient);
void setup() {
WiFi.begin(ssid, password);
while (WiFi.status() != WL_CONNECTED) delay(500);
client.setServer(mqtt_server, 1883);
client.setCallback(callback);
}

Для стабильной работы MQTT на ESP12E критически важно обрабатывать потерю соединения. Библиотека PubSubClient не восстанавливает связь автоматически, поэтому в цикле loop() необходимо добавить проверку состояния и переподключение:

void loop() {
if (!client.connected()) {
reconnect();
}
client.loop();
}
void reconnect() {
while (!client.connected()) {
if (client.connect("ESP12E_Client")) {
client.subscribe("esp12e/data");
} else {
delay(5000);
}
}
}

Типовые сценарии использования MQTT для ESP12E включают передачу показаний датчиков (температура, влажность, освещенность) и управление исполнительными устройствами (реле, светодиоды). Для публикации данных используется метод client.publish(), где первый аргумент – топик (например, sensors/temperature), второй – полезная нагрузка в формате строки или массива байтов. Пример отправки JSON-данных:

DynamicJsonDocument doc(1024);
doc["temp"] = 23.5;
doc["humidity"] = 45.0;
char jsonBuffer[512];
serializeJson(doc, jsonBuffer);
client.publish("sensors/esp12e", jsonBuffer);

Оптимизация трафика – ключевой аспект при работе с MQTT на ESP12E. Для снижения нагрузки на сеть рекомендуется:

• Использовать короткие имена топиков (например, s/t вместо sensors/temperature).
• Устанавливать параметр QoS=0 для некритичных данных, где допустима потеря сообщений.
• Применять сжатие полезной нагрузки (например, Protocol Buffers или MessagePack) при передаче больших объемов.
• Ограничивать частоту публикаций – не чаще 1 раза в секунду для большинства датчиков.

Безопасность MQTT-соединения на ESP12E требует отдельного внимания. Для защиты данных используйте TLS (порт 8883) и аутентификацию на брокере. Пример настройки защищенного соединения:

WiFiClientSecure espClient;
PubSubClient client(espClient);
void setup() {
espClient.setInsecure(); // Для самоподписанных сертификатов
// espClient.setCACert(root_ca); // Для доверенных сертификатов
client.setServer(mqtt_server, 8883);
}

Для аутентификации передавайте логин и пароль в методе client.connect():

client.connect("ESP12E_Client", "username", "password");

При работе с несколькими ESP12E важно правильно структурировать топики. Рекомендуемая иерархия: устройство/модуль/тип_данных. Например, для трех модулей с датчиками температуры:

• esp12e/1/temperature
• esp12e/2/temperature
• esp12e/3/temperature

Для групповой рассылки используйте символы подстановки: esp12e/+/temperature подпишется на все топики с температурой, а esp12e/# – на все топики устройств.

Диагностика проблем с MQTT на ESP12E начинается с проверки логов брокера и последовательного анализа этапов соединения. Распространенные ошибки:
