Где находится масса фары ваз 2114

На ВАЗ 2114 масса фары – частая причина нестабильной работы освещения. Основной минусовой провод крепится к кузову в районе левого крыла, рядом с аккумулятором. Точка подключения – болт М6 на кронштейне крепления воздушного фильтра. Если контакт окислен или ослаблен, фары могут мигать, тускло гореть или вовсе не работать.

Вторая точка массы для фар находится на блок-фаре. На левой фаре минусовой провод (черный) подключается к шпильке крепления фары к кузову. На правой фаре масса идет через аналогичную шпильку, но иногда встречается дополнительный провод, идущий к основной массе под капотом. Проверьте состояние контактов – коррозия или плохое затягивание гаек часто приводят к проблемам.

Схема подключения фар на ВАЗ 2114 стандартная: плюсовые провода (желтый и зеленый) идут от реле ближнего и дальнего света к соответствующим контактам на фаре. Минусовые провода (черные) соединяются с массой. Если фара не работает, прозвоните цепь мультиметром: проверьте напряжение на контактах разъема при включенном свете, а затем целостность проводов от реле до фары.

При поиске неисправностей обратите внимание на предохранители F12 (ближний свет правой фары) и F13 (ближний свет левой фары) в монтажном блоке. Также проверьте реле К9 (ближний свет) и К8 (дальний свет). Если предохранители целы, а реле исправно, проблема скорее всего в массе или проводке.

Для надежного контакта зачистите точки крепления массы наждачной бумагой, обработайте их медной смазкой и плотно затяните болты. Если провод оборван, замените его на новый сечением не менее 1,5 мм². При подключении используйте клеммы с обжимными наконечниками – скрутки ненадежны и могут стать причиной плохого контакта.

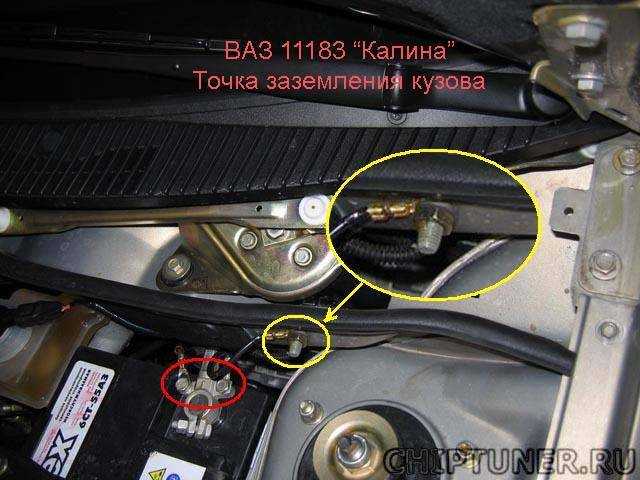

Где искать массу фары на ВАЗ 2114: схема подключения

Масса фары на ВАЗ 2114 – критический элемент электрической цепи, от которого зависит стабильность работы освещения. Основной минусовой провод (масса) подключается к кузову автомобиля через специальный болт, расположенный в моторном отсеке. Для левой фары точка крепления находится на верхней части брызговика, рядом с аккумуляторной батареей. Болт затянут гайкой на 10, а провод фиксируется под шайбу с зубцами для предотвращения самооткручивания.

Правая фара использует отдельную точку массы, расположенную на правой стороне кузова, ближе к фаре. Здесь провод крепится к шпильке, приваренной к кузову, через аналогичную гайку на 10. Окисление контактов в этих местах – частая причина неисправностей, поэтому при проверке обращайте внимание на состояние металла и наличие коррозии. Зачистка контактных поверхностей наждачной бумагой или специальной щеткой восстанавливает надежность соединения.

Схема подключения фар ВАЗ 2114 предусматривает разделение цепей ближнего и дальнего света. Массовый провод от каждого режима идет к общей точке на кузове, но внутри фары контакты разведены. Если фара не работает в одном из режимов, проверьте не только предохранители (F12 и F13 в монтажном блоке), но и целостность проводов, идущих от реле к фаре. Обрыв или короткое замыкание в этих цепях часто маскируется под проблему с массой.

Для диагностики массы используйте мультиметр в режиме измерения сопротивления. Подключите один щуп к минусовой клемме аккумулятора, второй – к болту массы фары. Показания должны стремиться к нулю (не более 0,5 Ом). Если сопротивление выше, ищите обрыв провода или плохой контакт в цепи. Особое внимание уделите участку от фары до точки крепления на кузове – здесь провода часто перетираются о металлические кромки.

В некоторых случаях масса фары дублируется через дополнительный провод, идущий к блоку предохранителей. Этот вариант встречается на автомобилях с доработанной электрикой или при установке противотуманных фар. Если основная точка массы неисправна, проверьте наличие такого дубляжа. На штатных схемах ВАЗ 2114 он не предусмотрен, но его можно организовать самостоятельно, проложив провод сечением не менее 2,5 мм² от фары к ближайшей точке на кузове.

При замене фары или ремонте электропроводки всегда проверяйте состояние разъемов. На ВАЗ 2114 используется трехконтактный разъем (для ближнего/дальнего света и габаритов) и отдельный провод массы, который крепится к корпусу фары болтом на 8. Окисление контактов в разъеме – распространенная причина мерцания или полного отказа фары. Обработайте контакты спреем для очистки электрических соединений или замените разъем при сильном износе.

Если после зачистки массы и проверки проводки фара все равно не работает, ищите проблему в реле или переключателе света. Реле ближнего и дальнего света (К4 и К5) расположены в монтажном блоке под капотом. Проверьте их работоспособность, подав напряжение 12 В на управляющие контакты. Щелчок реле подтвердит его исправность. Переключатель света на рулевой колонке также может быть источником неисправности – прозвоните его контакты мультиметром в разных положениях.

При установке дополнительного освещения (например, ксенона или светодиодных ламп) обязательно организуйте отдельную точку массы. Штатные провода не рассчитаны на повышенную нагрузку, и использование их для подключения мощных потребителей приведет к перегреву и обрыву. Для новой массы выберите место на кузове с хорошим контактом, зачистите металл до блеска и закрепите провод болтом с гроверной шайбой. Избегайте крепления к пластиковым или окрашенным поверхностям – это ухудшит проводимость.

Какие точки массы отвечают за питание фар на ВАЗ 2114

На ВАЗ 2114 за питание фар отвечают две основные точки массы: масса на кузове возле левой фары и масса на блоке предохранителей. Первая расположена на кронштейне крепления фары, под болтом М6, соединяющим кузов с металлической планкой. Вторая точка – на шпильке блока предохранителей, где закреплён чёрный провод с наконечником под гайку М8. Обе точки критически важны для стабильной работы ближнего и дальнего света.

Левая фара использует массу непосредственно на кузове, а правая – через общий провод, идущий к блоку предохранителей. Если одна из фар работает с перебоями, первым делом проверяют состояние контакта в этих точках. Окисление, ослабление крепления или коррозия под наконечником провода – частые причины неисправностей. Для диагностики достаточно отсоединить провод, зачистить контактные поверхности и затянуть крепёж с усилием 8–10 Н·м.

Третья точка массы, косвенно влияющая на фары, – масса под капотом на моторном щите, рядом с аккумулятором. Она обеспечивает общий минус для всей передней электросистемы, включая реле и предохранители фар. Если эта точка нарушена, возможны проблемы с включением света, мерцание или полный отказ. Проверяют её визуально: провод должен быть надёжно закреплён на шпильке с гайкой М10, без следов ржавчины или оплавления.

При поиске неисправностей начинают с визуального осмотра точек массы. Обращают внимание на цвет проводов: чёрный – масса, жёлтый – питание ближнего света, голубой – дальнего. Если на наконечниках обнаружены следы окисления, их зачищают наждачной бумагой (зернистость P400) или металлической щёткой. После зачистки контакты обрабатывают токопроводящей смазкой (например, Литол-24 с графитом) для предотвращения повторного окисления.

Для проверки целостности цепи используют мультиметр в режиме прозвонки. Один щуп подключают к минусовой клемме аккумулятора, второй – к наконечнику провода массы фары. Сопротивление должно быть близко к нулю (не более 0,5 Ом). Если показания выше, ищут обрыв или плохой контакт в цепи. Особое внимание уделяют участку от блока предохранителей до фары: здесь провод часто перетирается о кромки кузова или защемляется при установке дополнительного оборудования.

В случаях, когда фары горят тускло или мигают, проблема может быть в слабом контакте массы на кузове. Для устранения снимают фару, откручивают болт крепления массы и проверяют состояние металлической планки. Если на ней есть ржавчина, её зачищают до чистого металла и покрывают антикоррозийным составом. При сильной коррозии планку заменяют на новую – оригинальную или самодельную из нержавеющей стали толщиной 2–3 мм.

Если после всех проверок фары продолжают работать нестабильно, исследуют цепь массы от генератора до аккумулятора. Плохой контакт на клеммах генератора или стартера может вызывать падение напряжения, влияющее на яркость света. Для проверки измеряют напряжение на клеммах аккумулятора при работающем двигателе: оно должно быть в пределах 13,8–14,5 В. Если значение ниже, проверяют регулятор напряжения и состояние проводов массы генератора.

Как проверить целостность проводки массы фар мультиметром

• При отсутствии прозвонки используйте режим измерения напряжения: подключите мультиметр между массой фары и плюсовой клеммой АКБ (двигатель заглушен). Падение напряжения более 0,2 В свидетельствует о плохом контакте.
• Проверьте крепление проводов на болтах массы – ослабленные гайки часто становятся причиной неисправности. Затяните их моментом 8–10 Н·м.

Где расположены штатные клеммы массы под капотом и в салоне

В салоне штатные точки массы находятся в трех местах:

• Под приборной панелью слева от рулевой колонки – болт М6 с подключенными проводами от панели приборов, блока управления печкой и подсветки. Эта клемма часто становится причиной «плавающих» неисправностей электроники из-за вибраций.
• На центральной консоли, за магнитолой – здесь закреплен провод массы аудиосистемы и прикуривателя. Доступ к нему затруднен, но окисление контакта проявляется в виде помех радио или нестабильной работы USB-портов.
• Под ковриком переднего пассажира – болт на кузове, к которому подключен провод массы от ЭБУ и части датчиков (например, ДМРВ). Эта точка критична для работы двигателя, и ее коррозия может вызывать ошибки по топливной системе.

При диагностике проблем с массой используйте мультиметр в режиме измерения сопротивления: между клеммой и кузовом оно не должно превышать 0,5 Ом. Если значение выше – зачистите контактные поверхности до металлического блеска, обработайте медной смазкой и затяните болт с моментом 8–10 Н·м. Для салонных точек массы удобно применять гибкие провода с наконечниками под болт М6, чтобы избежать обрывов при вибрации.

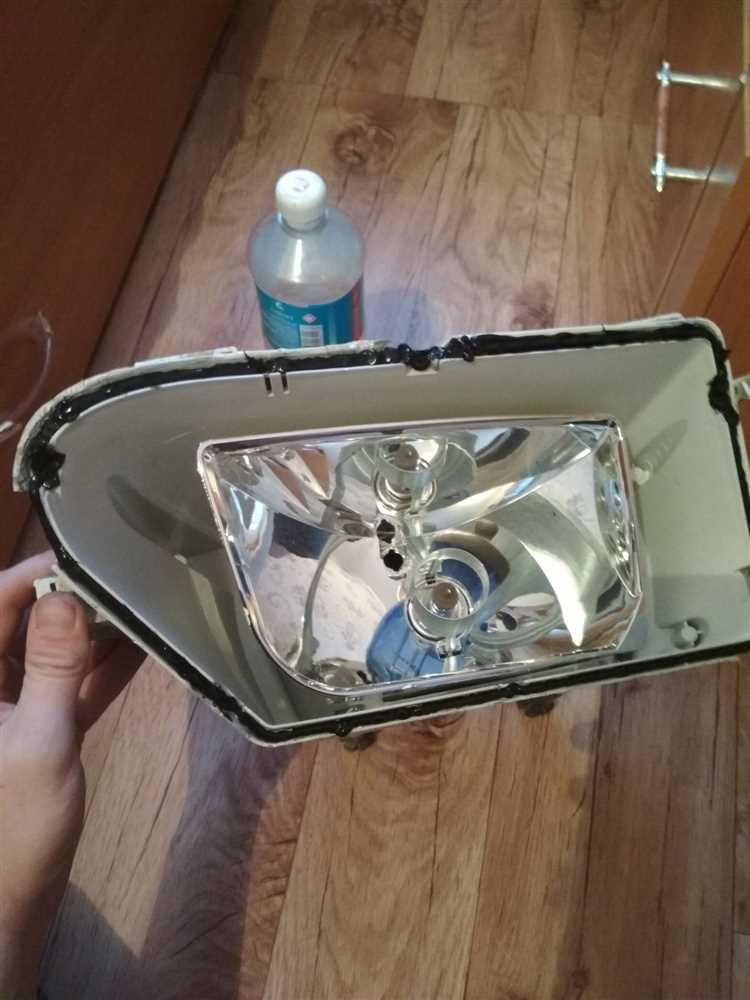

Схема подключения массы фар с указанием цветов проводов

На ВАЗ 2114 масса фар организована через общий минусовой провод, подключённый к кузову автомобиля. Основной провод массы для передних фар – чёрный с жёлтой полосой (ЧЖ), который идёт от блока предохранителей к точке крепления на кузове рядом с фарами. Этот провод соединяется с массовой клеммой фары через болтовое соединение, расположенное на верхней части корпуса фары ближе к радиаторной решётке.

Для левой фары масса берётся от общего провода ЧЖ, который разветвляется на два направления: одно идёт к левой фаре, второе – к правой. На правой фаре масса подключается через отдельный чёрный провод (Ч), выходящий из жгута проводки и закреплённый на кузове рядом с правым крылом. Важно проверить надёжность контакта в этих точках, так как окисление или ослабление крепления приводит к мерцанию или полному отказу фар.

В жгуте проводки фар также присутствуют дополнительные провода массы для габаритов и поворотников. Для габаритных огней используется чёрный провод с красной полосой (ЧК), который подключается к массе через общую точку на кузове. Поворотники запитаны через чёрный провод с белой полосой (ЧБ), идущий к отдельной массовой клемме на крыле. Эти провода не взаимозаменяемы – перепутывание приведёт к некорректной работе световых приборов.

При диагностике проблем с массой фар первым делом проверяют состояние болтовых соединений. На кузове точки крепления часто подвержены коррозии, особенно в местах сварки. Для восстановления контакта достаточно зачистить поверхность до металла, обработать антикоррозийным составом и затянуть болт с усилием 8–10 Н·м. Если провод оборван или повреждён, его заменяют на новый с аналогичным сечением (не менее 1,5 мм²).

В таблице ниже указаны цвета проводов массы для основных элементов передней оптики ВАЗ 2114:

Если после проверки соединений фары продолжают работать нестабильно, проверяют целостность проводов в жгуте. Для этого отсоединяют разъём фары и прозванивают провода массы мультиметром на сопротивление (должно быть близко к 0 Ом). Особое внимание уделяют участкам возле гофры – там провода часто перетираются. При обнаружении обрыва жгут восстанавливают пайкой с термоусадкой или заменяют целиком.

В редких случаях проблема кроется в неисправности реле или блока предохранителей. Массовый провод ЧЖ проходит через реле ближнего/дальнего света (К9), расположенное в монтажном блоке. Если реле неисправно, ток на массу может подаваться с перебоями. Для проверки реле его заменяют на заведомо исправное или прозванивают контакты 85 и 86 на сопротивление обмотки (должно быть 50–120 Ом).
