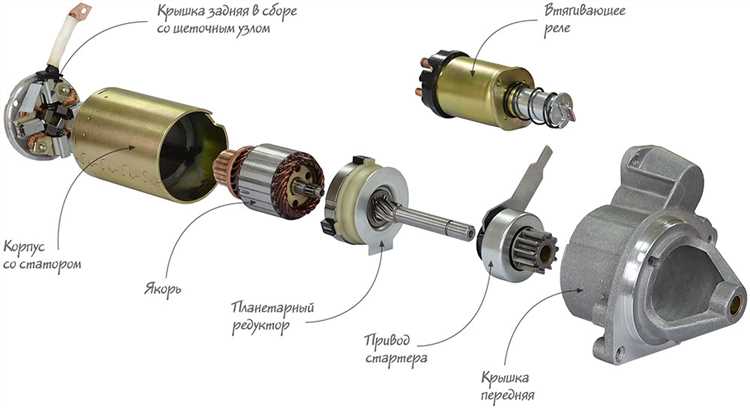

Электрический мотор преобразует электрическую энергию в механическую с КПД до 95% в лучших образцах, например, в синхронных двигателях с постоянными магнитами. Генератор, в свою очередь, превращает механическую энергию в электрическую с КПД около 90–98% в зависимости от конструкции. Однако даже при таких высоких показателях ни одно из этих устройств не способно работать бесконечно без внешнего источника энергии. Причина кроется в фундаментальных законах термодинамики и неизбежных потерях.
Первый закон термодинамики утверждает, что энергия не возникает из ниоткуда и не исчезает бесследно – она лишь переходит из одной формы в другую. В замкнутой системе мотор-генератор часть энергии неизбежно рассеивается в виде тепла из-за сопротивления проводников, трения в подшипниках и гистерезиса в магнитных материалах. Например, в асинхронных двигателях потери на нагрев обмоток могут достигать 5–10% от потребляемой мощности, а в генераторах – до 3–7% из-за вихревых токов в сердечнике.
Второй закон термодинамики вводит понятие энтропии, которая всегда возрастает в изолированной системе. Даже если КПД мотора и генератора приближается к 100%, часть энергии будет теряться на необратимые процессы: нагрев, шум, вибрации. Например, при передаче энергии от генератора к мотору через провода с сопротивлением 0,1 Ом на каждый километр при токе 10 А потери составят 10 Вт на километр. В реальных условиях эти потери накапливаются, делая вечный двигатель невозможным.
Практический пример: если подключить мотор мощностью 1 кВт к генератору, который он же приводит в движение, система остановится через несколько секунд. Даже при КПД 95% на каждом этапе преобразования энергии общий КПД системы составит 0,95 × 0,95 = 0,9025, то есть 90,25%. Оставшиеся 9,75% энергии уйдут на потери, и через несколько циклов система исчерпает запас энергии. Для поддержания работы требуется постоянный внешний источник – будь то топливо, солнечная энергия или электрическая сеть.
Инженеры стремятся минимизировать потери, используя сверхпроводники, магнитные подшипники и оптимизированные материалы. Однако даже эти технологии не отменяют законы физики. Например, сверхпроводники требуют криогенного охлаждения, что само по себе потребляет энергию. Магнитные подшипники снижают трение, но не устраняют его полностью. Таким образом, генератор и мотор остаются эффективными преобразователями энергии, но не вечными двигателями.

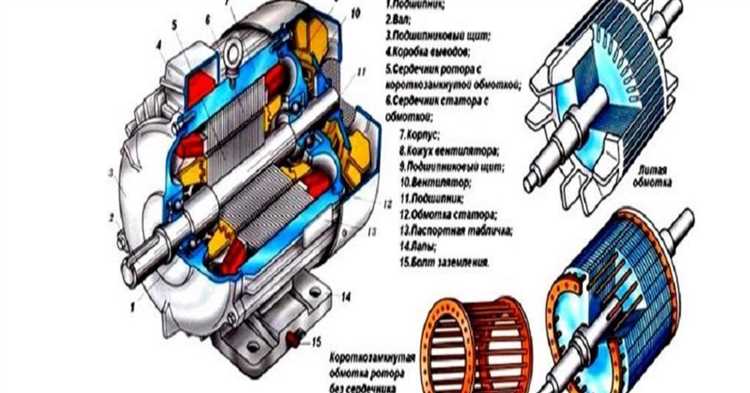

Как законы термодинамики ограничивают работу электрических машин
Первый закон термодинамики – закон сохранения энергии – жестко регламентирует КПД электрических машин. Даже в идеальных условиях преобразование механической энергии в электрическую (генератор) или наоборот (двигатель) сопровождается потерями: нагрев обмоток (потери в меди до 5–15% от мощности), гистерезис и вихревые токи в сердечнике (потери в стали 2–8%), механическое трение (0,5–3%). Например, синхронный генератор мощностью 1 МВт при КПД 96% рассеивает 40 кВт в виде тепла, которое необходимо отводить системой охлаждения, иначе температура обмоток превысит допустимые 155°C для изоляции класса F, что приведет к деградации материала.
Второй закон термодинамики вводит понятие энтропии, делая невозможным создание машины с КПД 100%. Даже при отсутствии технических потерь часть энергии неизбежно рассеивается в виде тепла из-за необратимости процессов. Например, в асинхронном двигателе скольжение ротора относительно магнитного поля статора (2–5% при номинальной нагрузке) генерирует тепло, которое невозможно вернуть в систему. Для двигателя мощностью 10 кВт это означает потери 200–500 Вт, которые необходимо компенсировать дополнительной электроэнергией, увеличивая эксплуатационные затраты.
Термодинамические ограничения проявляются в необходимости баланса между мощностью и тепловыделением. При превышении номинальной нагрузки на 20% температура обмоток растет квадратично (закон Джоуля-Ленца), сокращая срок службы изоляции в 2–4 раза. Например, двигатель с изоляцией класса H (допустимая температура 180°C) при перегрузке до 120% выйдет из строя через 1000 часов вместо расчетных 20 000. Для предотвращения этого применяют термодатчики и системы принудительного охлаждения, но они потребляют дополнительную энергию, снижая общий КПД системы.
Цикл Карно определяет теоретический предел КПД тепловых машин, но его аналоги действуют и для электрических. Например, в электродвигателях с рекуперацией энергии при торможении часть кинетической энергии теряется на нагрев тормозных резисторов (до 10–15% от рекуперируемой мощности). В гибридных системах эти потери минимизируют за счет использования суперконденсаторов с КПД заряда/разряда 95–98%, но их стоимость в 5–10 раз выше свинцово-кислотных аккумуляторов, что ограничивает массовое применение.
Практическое следствие термодинамических законов – необходимость проектирования электрических машин с запасом по тепловой стойкости. Например, для двигателя с номинальной мощностью 5 кВт при работе в режиме S1 (непрерывный) выбирают обмотки с сечением провода на 10–15% больше расчетного, чтобы снизить плотность тока до 4–6 А/мм². Это увеличивает массу и габариты на 5–8%, но продлевает срок службы до 30 000 часов. Альтернатива – использование жидкостного охлаждения, которое снижает температуру обмоток на 20–30°C, но требует дополнительных 2–3% потребляемой мощности на работу насоса и теплообменника.
Потери энергии на трение и нагрев в подшипниках и обмотках
В электрических машинах до 15% подводимой мощности теряется на трение в подшипниках. Для шарикоподшипников класса точности P6 коэффициент трения составляет 0,0015–0,0025, у роликовых – 0,002–0,004. При частоте вращения 3000 об/мин и радиальной нагрузке 500 Н потери мощности в одном подшипнике достигают 25–40 Вт. Смазка снижает трение на 30–50%, но требует периодической замены: синтетические масла теряют свойства через 8000–12000 часов работы.
Нагрев обмоток статора и ротора обусловлен удельным сопротивлением меди (1,68·10⁻⁸ Ом·м) и алюминия (2,82·10⁻⁸ Ом·м). При плотности тока 5 А/мм² в медной обмотке сечением 10 мм² потери на 1 метр длины составляют 4,2 Вт. Для асинхронного двигателя мощностью 11 кВт потери в обмотках достигают 300–400 Вт, из которых 60% приходится на статор. Температурный коэффициент сопротивления меди (0,00393 К⁻¹) увеличивает потери на 0,4% на каждый градус превышения номинальной температуры.
Вентиляционные потери в машинах с самовентиляцией пропорциональны кубу частоты вращения. При 1500 об/мин они составляют 1–2% от номинальной мощности, при 3000 об/мин – 3–5%. Использование принудительного охлаждения снижает температуру обмоток на 15–20 °C, но добавляет 0,5–1% к общим потерям из-за мощности вентилятора. Для двигателей с классом изоляции F (155 °C) превышение температуры на 10 °C сокращает срок службы изоляции вдвое.
Магнитные потери в сердечниках из электротехнической стали (например, марки 2212) зависят от толщины листа и частоты перемагничивания. При толщине 0,5 мм и частоте 50 Гц удельные потери составляют 2,5–3,5 Вт/кг. Для двигателя массой 50 кг это дает 125–175 Вт потерь. Лазерная резка стали увеличивает потери на 10–15% из-за нарушения структуры материала, поэтому предпочтительна штамповка.
Механические потери на трение щеток в коллекторных машинах зависят от материала щеток и давления. Графитовые щетки с удельным сопротивлением 30 мкОм·м и давлением 20 кПа создают потери 0,5–1 Вт на 1 А тока. Для машины мощностью 5 кВт с током 20 А это означает 10–20 Вт потерь. Медно-графитовые щетки снижают потери на 20–30%, но изнашиваются быстрее: ресурс 1000–1500 часов против 3000–5000 часов у графитовых.
Эффективность смазочных материалов в подшипниках оценивается по индексу вязкости. Минеральные масла с индексом 90–100 теряют вязкость на 50% при нагреве с 40 до 100 °C, синтетические (индекс 140–160) – на 20–30%. Для высокоскоростных подшипников (свыше 10000 об/мин) применяют масла с кинематической вязкостью 10–20 мм²/с при 40 °C. Превышение вязкости на 10% увеличивает потери на трение на 5–8%.
Тепловые потери в обмотках можно снизить за счет оптимизации геометрии пазов. Увеличение коэффициента заполнения паза с 0,4 до 0,6 снижает сопротивление обмотки на 15–20%, но требует использования проводов с эмалевой изоляцией класса H (180 °C). Для двигателей с частотным регулированием потери в обмотках растут на 10–15% из-за высших гармоник тока, что требует применения фильтров или многоуровневых преобразователей.
Контроль температуры подшипников и обмоток осуществляется термопарами или терморезисторами Pt100. Допустимое превышение температуры для подшипников с пластичной смазкой – 55 °C, с жидкой – 70 °C. Для обмоток с изоляцией класса F предел – 105 °C. Превышение на 5 °C сокращает срок службы подшипников на 20–25%, обмоток – на 30–40%. Системы мониторинга с пороговыми значениями позволяют предотвратить 90% отказов, связанных с перегревом.

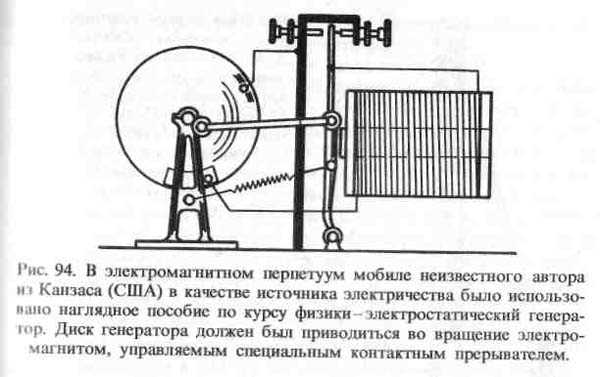

Почему КПД генератора и мотора всегда меньше 100 процентов
Коэффициент полезного действия (КПД) электрических машин ограничен фундаментальными физическими законами и конструктивными особенностями. В генераторах и моторах неизбежны потери энергии, которые делятся на несколько категорий:
- Механические потери – трение в подшипниках (0,5–3% от мощности), сопротивление воздуха (вентиляционные потери, до 1–2% в высокооборотных машинах).
- Электрические потери – нагрев обмоток (потери в меди, 2–10% в зависимости от плотности тока), вихревые токи и гистерезис в магнитопроводе (потери в стали, 1–5%).
- Дополнительные потери – неравномерное распределение магнитного поля, пульсации момента (0,5–2%), утечки магнитного потока.
Для снижения потерь применяют: высококачественные электротехнические стали (например, сплавы с кремнием, уменьшающие гистерезис на 30–50%), оптимизацию геометрии магнитопровода, использование подшипников с низким коэффициентом трения (керамические или гибридные, снижающие потери на 20–40%), а также системы принудительного охлаждения (жидкостные или масляные, повышающие КПД на 1–3%). Даже в идеальных условиях КПД не достигает 100% из-за второго начала термодинамики: часть энергии всегда рассеивается в виде тепла.
В реальных устройствах КПД редко превышает 95–98% для крупных синхронных генераторов и 90–95% для асинхронных двигателей. Например, КПД серийного асинхронного двигателя мощностью 10 кВт составляет 88–92%, а генератора на постоянных магнитах той же мощности – 92–96%. При снижении нагрузки КПД падает: при 50% нагрузке он может уменьшиться на 5–15%. Для повышения эффективности рекомендуется эксплуатировать машины в оптимальном диапазоне нагрузок (75–100% от номинальной мощности), использовать частотные преобразователи для регулирования скорости (экономия до 30% энергии в насосных и вентиляторных установках), а также проводить регулярное техническое обслуживание – замену смазки, очистку вентиляционных каналов, проверку изоляции обмоток.
Роль сопротивления материалов в снижении долговечности механизмов
Каждый механизм, будь то генератор или электродвигатель, подвергается циклическим нагрузкам, которые вызывают усталостное разрушение материалов. Предел выносливости стали, например, снижается на 20–30% при наличии концентраторов напряжений – микротрещин, острых кромок или коррозионных повреждений. В подшипниках качения ресурс уменьшается в 2–5 раз при превышении допустимых нагрузок всего на 10%, что подтверждают данные стандарта ISO 281. Для увеличения срока службы необходимо применять материалы с высоким коэффициентом запаса прочности (не менее 1,5–2,0) и проводить регулярный неразрушающий контроль.
Трение в подвижных узлах – второй ключевой фактор деградации. Коэффициент трения стали по стали в условиях сухого контакта достигает 0,5–0,7, что приводит к износу поверхностей со скоростью до 0,1 мм за 1000 часов работы. Использование смазочных материалов с присадками на основе дисульфида молибдена или графита снижает износ в 5–10 раз, но требует контроля вязкости и температурного режима. В высокооборотных механизмах (свыше 10 000 об/мин) критически важно соблюдать зазоры, указанные в конструкторской документации, иначе возникает вибрация, ускоряющая разрушение на 30–40%.
- Коррозия: в агрессивных средах (влажность >80%, наличие солей) скорость коррозии углеродистых сталей достигает 0,1–0,3 мм/год. Нержавеющие стали типа AISI 316 или титановые сплавы увеличивают стойкость в 10–50 раз, но их стоимость выше в 3–7 раз.
- Термические напряжения: при перепадах температур свыше 100°C в материале возникают напряжения до 200 МПа, что приводит к образованию трещин. Для компенсации используют биметаллические конструкции или материалы с низким коэффициентом теплового расширения (например, инвар).
- Ударные нагрузки: при динамических воздействиях (например, в гидротурбинах) пиковые напряжения могут превышать предел текучести материала на 15–20%, что требует применения демпфирующих элементов или материалов с высокой ударной вязкостью (например, легированных сталей с содержанием никеля >3%).
Выбор материала должен основываться на расчетах по методу конечных элементов (МКЭ) с учетом реальных условий эксплуатации. Например, для роторов электродвигателей, работающих при 1500 об/мин, оптимальны сплавы алюминия с кремнием (AlSi10Mg), так как их удельная прочность на 30% выше, чем у стали, а масса меньше в 2,5 раза. Однако при температурах выше 200°C их прочность падает на 40%, что требует перехода на жаропрочные сплавы (например, Inconel 718).
Профилактическое обслуживание должно включать:
- Вибродиагностику с частотой не реже 1 раза в 3 месяца для механизмов с наработкой >5000 часов. Допустимый уровень вибрации по ISO 10816-3: не более 4,5 мм/с для оборудования мощностью до 15 кВт.
- Анализ масла на содержание металлических частиц (предельно допустимая концентрация – 50 ppm для подшипниковых узлов).
- Термографический контроль с фиксацией температурных аномалий (превышение на 10°C над нормой снижает ресурс на 50%).
Игнорирование этих мер приводит к лавинообразному росту дефектов и выходу механизма из строя в 2–3 раза быстрее расчетного срока.
Как износ деталей влияет на постепенное снижение мощности
Износ подшипников ротора – одна из ключевых причин падения КПД электрических машин. При зазорах свыше 0,05 мм в шарикоподшипниках мощность асинхронного двигателя снижается на 2–4% из-за роста механических потерь на трение. В генераторах постоянного тока аналогичный дефект увеличивает ток возбуждения на 8–12%, что ведет к перегреву обмоток и дополнительным потерям до 15%. Замена подшипников при достижении радиального люфта 0,1 мм восстанавливает до 90% исходной мощности.
Абразивный износ коллекторных пластин в машинах постоянного тока нарушает контакт с щетками. При глубине канавок более 0,3 мм падение напряжения на щеточном контакте возрастает с 1,2 В до 2,5–3 В, что эквивалентно потерям 5–7% выходной мощности. Полировка коллектора алмазными пастами с зернистостью 3–5 мкм и замена щеток при износе 60% длины восстанавливают параметры до паспортных значений.
Эрозия изоляции обмоток статора под действием частичных разрядов снижает сопротивление изоляции ниже 1 МОм на 1 кВ рабочего напряжения. В высоковольтных генераторах это приводит к утечкам тока до 0,5 А на фазу, что эквивалентно потерям 3–5 кВт при мощности 1 МВт. Пропитка обмоток эпоксидными компаундами с наполнителем из оксида алюминия увеличивает срок службы изоляции в 2–2,5 раза и стабилизирует мощность.
Коррозия активной стали статора и ротора ухудшает магнитную проводимость. При потере 10% сечения зубцов индукция в зазоре падает на 4–6%, что снижает момент двигателя на 8–10%. Удаление ржавчины ультразвуковой очисткой в растворе лимонной кислоты и последующее нанесение антикоррозийного покрытия на основе фосфата цинка восстанавливает до 95% исходных характеристик.
Износ щеточно-контактного узла в синхронных генераторах увеличивает переходное сопротивление. При площади прилегания щеток менее 70% номинальной ток возбуждения падает на 15–20%, что снижает выходное напряжение на 5–8%. Регулярная притирка щеток к коллектору с использованием стеклянной шкурки зернистостью 120 и контроль давления пружин в диапазоне 15–20 кПа/см² минимизируют потери.
Деградация смазки в редукторах приводов электродвигателей повышает коэффициент трения с 0,02 до 0,08–0,12. Это увеличивает механические потери на 10–15% и снижает полезную мощность на валу. Замена смазки на синтетические масла с присадками молибдена (например, Mobil SHC 634) каждые 4000 моточасов сохраняет КПД на уровне 97–98% от исходного.
Энергетические затраты на преодоление электромагнитных потерь
Электромагнитные потери в генераторах и электродвигателях делятся на три основные категории: гистерезисные, вихревые токи и магнитное рассеяние. Гистерезисные потери возникают из-за перемагничивания ферромагнитного сердечника и пропорциональны площади петли гистерезиса материала. Для электротехнической стали с содержанием кремния 3% они составляют 1,5–3 Вт/кг при частоте 50 Гц. Вихревые токи индуцируются переменным магнитным полем и зависят от толщины листов сердечника: при толщине 0,35 мм потери достигают 2–4 Вт/кг, а при 0,5 мм – увеличиваются на 30–50%. Магнитное рассеяние, вызванное неидеальной геометрией магнитопровода, снижает КПД на 2–5% в зависимости от конструкции.
Снижение гистерезисных потерь требует применения материалов с узкой петлей гистерезиса. Аморфные сплавы на основе железа (например, Metglas 2605SA1) демонстрируют потери менее 0,2 Вт/кг при 50 Гц, но их стоимость в 5–7 раз выше электротехнической стали. Для вихревых токов эффективны шихтованные сердечники с изоляционным покрытием между листами: лаковое покрытие толщиной 5 мкм снижает потери на 15–20%. В высокочастотных машинах (свыше 400 Гц) используют ферриты или композитные материалы с удельным сопротивлением до 10^6 Ом·м, что минимизирует вихревые токи.
Магнитное рассеяние корректируется оптимизацией формы полюсов и зазоров. В синхронных машинах с постоянными магнитами NdFeB зазор между ротором и статором в 1 мм увеличивает рассеяние на 8–12% по сравнению с зазором 0,5 мм. Применение магнитных клиньев из феррита в пазах статора снижает рассеяние на 3–7%, но требует точного расчёта магнитной цепи. В асинхронных двигателях с короткозамкнутым ротором потери на рассеяние достигают 5–10% от подведённой мощности при несимметричном воздушном зазоре.
Практическая реализация мер по снижению потерь зависит от условий эксплуатации. В двигателях мощностью до 10 кВт целесообразно использовать холоднокатаную сталь с удельными потерями 1,1–1,3 Вт/кг (марка 2212), а для генераторов свыше 100 кВт – горячекатаную сталь с потерями 0,8–1,0 Вт/кг (марка 3406). При частотах выше 1 кГц эффективны нанокристаллические сплавы типа Finemet, где потери не превышают 0,1 Вт/кг. Для снижения вихревых токов в обмотках применяют литцендрат – провод, состоящий из изолированных жил диаметром 0,05–0,1 мм, что уменьшает потери на 25–40% в диапазоне 10–100 кГц.
Экономическая целесообразность мер определяется сроком окупаемости. Замена электротехнической стали на аморфную в трансформаторе мощностью 100 кВА снижает потери на 70%, но увеличивает стоимость на 300%. При тарифе 5 руб./кВт·ч и нагрузке 80% срок окупаемости составит 4–6 лет. В двигателях с частотным регулированием применение ферритов оправдано при частотах выше 1 кГц, где потери в стали становятся критичными. Для серийных машин мощностью до 5 кВт оптимальным остаётся сочетание шихтованного сердечника из стали 2212 и обмоток из литцендрата при частотах до 500 Гц.
