Как найти абсолютную погрешность амперметра формула

Абсолютная погрешность амперметра – ключевой параметр, определяющий точность измерений тока в электрических цепях. Она зависит от класса точности прибора, диапазона измерений и условий эксплуатации. Стандартная формула для расчета абсолютной погрешности выглядит так: ΔI = ±(γ × I_max / 100), где γ – класс точности амперметра (в процентах), а I_max – максимальное значение тока на выбранной шкале.

Для аналоговых амперметров класс точности указывается на шкале (например, 0,5; 1,0; 1,5). Если прибор имеет класс 1,0 и измеряет ток до 10 А, абсолютная погрешность составит ±0,1 А. У цифровых амперметров погрешность часто задается в виде ±(процент от показаний + количество единиц младшего разряда). Например, при погрешности ±(0,5% + 2 ед.) и измеренном токе 5 А на дисплее с разрешением 0,01 А, абсолютная погрешность будет ±0,045 А.

При выборе амперметра учитывайте не только класс точности, но и диапазон измерений. Работа на пределе шкалы увеличивает относительную погрешность. Для минимизации ошибок используйте приборы с запасом по диапазону: если ожидаемый ток 8 А, выбирайте амперметр с верхним пределом 10 А или 15 А. Также контролируйте температурные условия – отклонение от номинальной температуры (обычно 20–25 °C) может добавлять дополнительную погрешность до 0,1% на каждые 10 °C.

Практический пример: при измерении тока 3 А амперметром класса 0,5 с диапазоном 5 А абсолютная погрешность составит ±0,025 А. Если прибор цифровой с погрешностью ±(0,2% + 3 ед.) и разрешением 0,001 А, погрешность будет ±0,009 А. В критических приложениях (например, калибровка оборудования) используйте эталонные амперметры с классом точности не хуже 0,1.

Что такое абсолютная погрешность и почему она важна для амперметра

Для амперметров абсолютная погрешность часто указывается в технической документации как фиксированное значение или процент от диапазона измерений. Например, прибор с классом точности 1,5 на шкале 0–10 А может иметь абсолютную погрешность ±0,15 А. В высокоточных приложениях, таких как лабораторные исследования или производство электронных компонентов, даже малые отклонения способны привести к браку или некорректной работе устройств.

При выборе амперметра важно учитывать не только диапазон измерений, но и заявленную абсолютную погрешность. Например, для контроля тока в цепях с номиналом 0,5 А прибор с погрешностью ±0,05 А обеспечит приемлемую точность, тогда как погрешность ±0,1 А сделает измерения ненадежными. В таких случаях рекомендуется использовать амперметры с классом точности не ниже 0,5 или цифровые модели с разрешением не хуже 0,01 А.

Абсолютная погрешность зависит от конструкции прибора: аналоговые амперметры (стрелочные) подвержены влиянию механических факторов, таких как трение в подвижной системе или нелинейность шкалы, что увеличивает погрешность до 2–5% от предела измерений. Цифровые амперметры, напротив, обеспечивают стабильность за счет АЦП и программной обработки сигнала, снижая погрешность до 0,1–0,5%. Однако даже у них возможны систематические ошибки, вызванные дрейфом нуля или неидеальностью датчиков тока.

В промышленных условиях абсолютная погрешность амперметра может корректироваться с помощью периодической калибровки. Например, согласно ГОСТ Р 8.568-2017, амперметры, используемые в энергетике, должны проходить поверку не реже одного раза в год. При этом допустимая погрешность не должна превышать 1% для рабочих приборов и 0,2% для эталонных. Игнорирование этих требований приводит к финансовым потерям: в системах учета электроэнергии погрешность в 1% при токе 100 А и тарифе 5 руб/кВт·ч оборачивается переплатой в 4380 руб/год на одном счетчике.

Для минимизации абсолютной погрешности рекомендуется соблюдать условия эксплуатации: стабильное питание, отсутствие электромагнитных помех, температурный режим в пределах 20±5°C. Например, у аналоговых амперметров погрешность может возрастать на 0,1% на каждый градус отклонения от номинальной температуры. В цифровых приборах влияние температуры компенсируется встроенными алгоритмами, но при экстремальных условиях (выше 50°C) погрешность все равно увеличивается. Также важно правильно подключать амперметр: последовательно с нагрузкой и с учетом внутреннего сопротивления прибора, которое не должно превышать 0,1 Ом для токов до 10 А.

В критических приложениях, таких как медицинское оборудование или авиационная электроника, абсолютная погрешность амперметра должна быть не более 0,05% от измеряемого значения. Для достижения такой точности используются прецизионные резистивные шунты с температурным коэффициентом не выше 10 ppm/°C и цифровые амперметры с разрядностью АЦП не менее 24 бит. При этом даже малейшие отклонения в цепях питания или заземления способны внести дополнительную погрешность, поэтому требуется экранирование и гальваническая развязка измерительных цепей.

Основные параметры амперметра, влияющие на расчет погрешности

Класс точности амперметра – первостепенный фактор, определяющий абсолютную погрешность. Для приборов с классом точности 0,5 погрешность составляет ±0,5% от верхнего предела измерения. Например, при шкале 10 А абсолютная погрешность составит ±0,05 А. В высокоточных системах (класс 0,1 или 0,2) погрешность снижается до ±0,01–0,02 А, что критично для калибровки эталонных устройств. При выборе амперметра учитывайте, что класс точности указывается для нормальных условий эксплуатации (температура 20±5°C, влажность ≤80%).

Диапазон измерений напрямую влияет на величину погрешности. Амперметры с широким диапазоном (например, 0–50 А) имеют большую абсолютную погрешность на нижних пределах из-за нелинейности шкалы. Так, при измерении тока 1 А на приборе с пределом 50 А и классом точности 1,0 погрешность достигнет ±0,5 А, что неприемлемо для малых токов. Для минимизации ошибок используйте многодиапазонные амперметры или переключайте пределы измерений вручную, подбирая оптимальный для конкретного тока.

Температурная зависимость и дрейф нуля – скрытые источники погрешностей, часто игнорируемые при расчетах. У аналоговых амперметров с магнитоэлектрической системой температурный коэффициент может достигать 0,1%/°C. При отклонении температуры на 10°C от номинальной погрешность увеличится на 1% от измеряемой величины. Цифровые приборы менее чувствительны, но их погрешность растет при приближении к границам рабочего диапазона температур (обычно −10…+50°C). Для компенсации дрейфа нуля проводите калибровку перед критическими измерениями, особенно после длительного простоя прибора.

Внутреннее сопротивление амперметра искажает результаты измерений в цепях с низким импедансом. Идеальный амперметр должен иметь сопротивление, стремящееся к нулю, но реальные приборы вносят падение напряжения. Например, амперметр с сопротивлением 0,1 Ом при токе 5 А создаст падение 0,5 В, что существенно для цепей с напряжением 12 В. Для расчета реального тока используйте формулу: I_реал = I_изм × (R_нагрузки + R_амперметра) / R_нагрузки. В высокоточных измерениях применяйте амперметры с сопротивлением ≤0,01 Ом или компенсируйте погрешность математически.

Как определить класс точности прибора для вычисления погрешности

Приборы с классом точности от 0.05 до 0.5 относятся к высокоточным, от 1.0 до 2.5 – к средней точности, а выше 2.5 – к низкой. Для вычисления абсолютной погрешности используйте формулу:

Δ = (класс точности × ВПИ) / 100.

Если амперметр имеет несколько пределов измерения, класс точности может указываться для каждого отдельно. В таких случаях погрешность рассчитывается для выбранного диапазона.

При отсутствии явного указания класса точности на приборе проверьте техническую документацию. В старых моделях класс может обозначаться римскими цифрами (I, II, III), где I соответствует 0.5–1.0, II – 1.5–2.5, а III – 4.0 и выше. Для цифровых амперметров класс точности часто задается в виде двух чисел, например, «0.2/0.1», где первое число – относительная погрешность, а второе – аддитивная (постоянная) составляющая в процентах от измеряемой величины.

Формула абсолютной погрешности амперметра: структура и компоненты

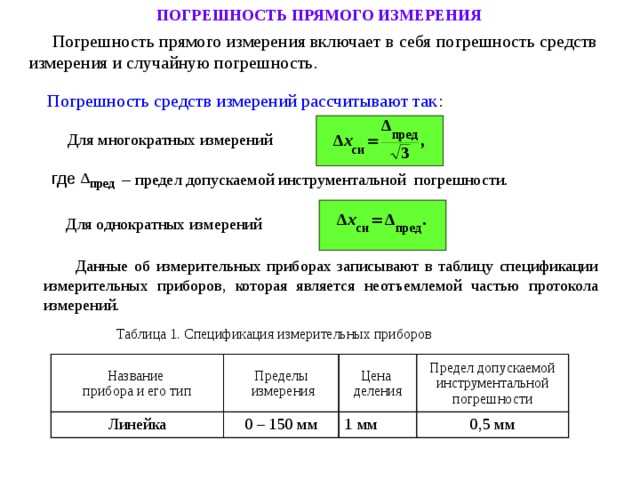

Абсолютная погрешность амперметра определяется как разность между измеренным значением тока I_изм и истинным значением I_ист. Формула имеет вид: ΔI = |I_изм − I_ист|. Однако на практике истинное значение неизвестно, поэтому вместо него используют эталонное или расчетное значение, полученное с помощью более точного прибора. Для аналоговых амперметров погрешность часто выражается через класс точности, который нормируется ГОСТ 8711-93.

Структура погрешности включает две основные составляющие: систематическую и случайную. Систематическая погрешность обусловлена конструктивными особенностями прибора (например, нелинейностью шкалы, влиянием температуры) и может быть частично компенсирована калибровкой. Случайная погрешность возникает из-за внешних факторов (вибрации, электромагнитных помех) и оценивается методами математической статистики. Для цифровых амперметров систематическая погрешность часто задается как сумма аддитивной и мультипликативной составляющих: ΔI = ±(a + b·I_изм), где a – постоянная погрешность, b – относительная погрешность, зависящая от измеряемого тока.

Класс точности амперметра напрямую влияет на абсолютную погрешность. Например, прибор с классом точности 1,5 на пределе измерения 10 А имеет максимальную абсолютную погрешность: ΔI_max = 1,5% · 10 А = 0,15 А. Для многопредельных приборов погрешность пересчитывается для каждого диапазона. Важно учитывать, что класс точности указывается для нормальных условий эксплуатации (температура 20±5°C, влажность до 80%), а при отклонении от них погрешность возрастает.

Аддитивная погрешность (a) – не зависит от измеряемой величины и проявляется даже при нулевом токе (например, из-за смещения нуля).
Мультипликативная погрешность (b·I_изм) – пропорциональна измеряемому току и связана с неидеальностью коэффициента усиления.
Дополнительная погрешность – возникает при отклонении условий эксплуатации от нормальных (например, при температуре выше 30°C).

Для снижения абсолютной погрешности рекомендуется:

Выбирать амперметр с классом точности, соответствующим требуемой точности измерений (например, для лабораторных работ – не ниже 0,5).
Использовать прибор в середине шкалы, где относительная погрешность минимальна.
Проводить регулярную калибровку с помощью эталонных источников тока (например, калибраторов Fluke 5520A).
Учитывать влияние внешних факторов: экранировать прибор от электромагнитных помех, поддерживать стабильную температуру.

В цифровых амперметрах абсолютная погрешность часто указывается в технической документации как комбинация погрешности аналого-цифрового преобразователя (АЦП) и погрешности входного делителя. Например, для прибора с разрешением 0,01 А и погрешностью АЦП ±0,1% ±1 младший разряд абсолютная погрешность на пределе 5 А составит: ΔI = ±(0,001 · 5 А + 0,01 А) = ±0,015 А. При выборе цифрового амперметра следует обращать внимание на количество разрядов дисплея и заявленную погрешность в спецификации.

Пример расчета погрешности для амперметра с заданным пределом измерения

Рассмотрим амперметр с пределом измерения 10 А и классом точности 1,5. Абсолютная погрешность определяется по формуле:

ΔI = ±(класс точности × предел измерения) / 100.

Подставляем значения: ΔI = ±(1,5 × 10) / 100 = ±0,15 А. Это означает, что при любом показании прибора реальное значение тока может отличаться на ±0,15 А.

Для проверки расчета возьмем измеренное значение 6,2 А. Абсолютная погрешность остается неизменной (±0,15 А), но относительная погрешность зависит от измеряемой величины:

Относительная погрешность: δ = (ΔI / I_изм) × 100% = (0,15 / 6,2) × 100 ≈ 2,42%.
Истинное значение тока лежит в диапазоне: 6,2 ± 0,15 А (от 6,05 до 6,35 А).

При измерении малых токов (например, 0,5 А) относительная погрешность резко возрастает:

δ = (0,15 / 0,5) × 100 = 30%. Это указывает на нецелесообразность использования прибора для измерений ниже 10% от предела (в данном случае – ниже 1 А).

Для повышения точности рекомендуется:

Выбирать амперметр с меньшим пределом измерения, если ожидаемый ток значительно ниже 10 А.
Использовать приборы с классом точности не хуже 0,5 для критичных измерений.
Проводить многократные измерения и усреднять результаты, чтобы снизить влияние случайных погрешностей.

Пример с другим пределом: амперметр на 5 А класса точности 1,0. Абсолютная погрешность составит:

ΔI = ±(1,0 × 5) / 100 = ±0,05 А.

Для измеренного значения 3,8 А диапазон истинного тока: 3,75–3,85 А, а относительная погрешность – 1,32%.

Важно учитывать, что абсолютная погрешность не зависит от измеряемой величины, но ее влияние на результат тем сильнее, чем меньше ток. При работе с токами, близкими к пределу измерения, относительная погрешность минимальна.

Для амперметров с несколькими пределами (например, 1 А / 10 А) погрешность рассчитывается отдельно для каждого диапазона. Например, на пределе 1 А класса точности 1,5:

ΔI = ±(1,5 × 1) / 100 = ±0,015 А.

Это позволяет выбирать оптимальный предел для снижения погрешности.

В реальных условиях на погрешность дополнительно влияют:

Температурные колебания (учитываются поправочными коэффициентами).
Внешние электромагнитные поля (минимизируются экранированием).
Сопротивление соединительных проводов (особенно критично при малых токах).

Для точных измерений рекомендуется калибровать прибор перед использованием и применять методы компенсации систематических погрешностей.

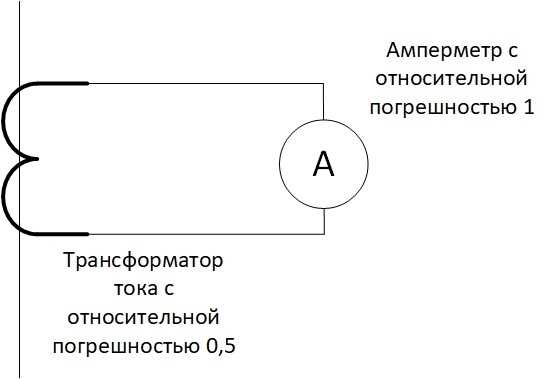

Типичные ошибки при вычислении погрешности и как их избежать

Одна из распространённых ошибок – игнорирование класса точности амперметра при расчёте абсолютной погрешности. Например, для прибора с классом точности 1,5 и пределом измерения 10 А абсолютная погрешность вычисляется как ±(1,5% × 10 А) = ±0,15 А. Однако многие ошибочно используют номинальное значение тока вместо предела измерения, что приводит к заниженной погрешности. Другой пример: при измерении тока 2 А тем же прибором погрешность остаётся ±0,15 А, а не пропорционально уменьшается. Чтобы избежать этой ошибки, всегда умножайте класс точности на предел измерения, а не на измеренное значение.

Вторая ошибка – пренебрежение дополнительными факторами, влияющими на погрешность: температурным дрейфом, нелинейностью шкалы или внешними электромагнитными помехами. Например, при работе в условиях повышенной температуры (выше 20°C) погрешность амперметра может увеличиваться на 0,05% на каждый градус. Если не учитывать этот коэффициент, расчётная погрешность окажется недостоверной. Для минимизации риска сверяйтесь с паспортом прибора, где указаны поправочные коэффициенты, и проводите калибровку в рабочих условиях.

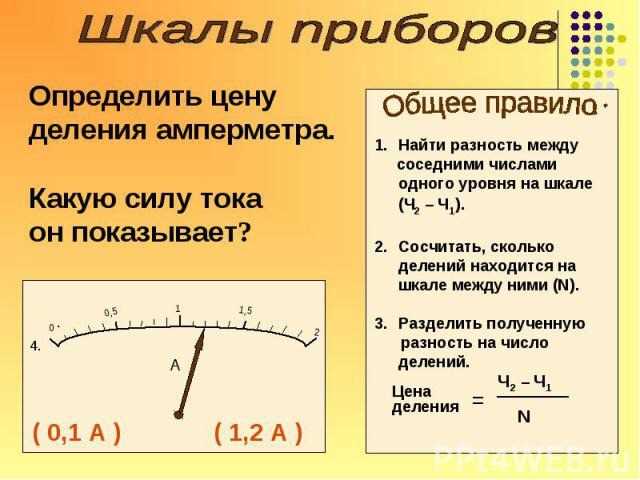

Практическое применение расчетов погрешности в реальных измерениях

Абсолютная погрешность амперметра – не абстрактная величина, а инструмент для принятия решений. Например, при настройке промышленных источников питания с допустимым отклонением тока ±0,5% от номинала 10 А, расчет погрешности прибора с классом точности 1,0 показывает, что его предельная абсолютная погрешность составит ±0,1 А. Если измеренное значение тока – 9,8 А, реальный ток может находиться в диапазоне 9,7–9,9 А. Это означает, что прибор не гарантирует соответствие требованиям, и требуется либо замена амперметра на более точный (класс 0,5), либо корректировка настроек источника.

Использовать амперметры с погрешностью не более ±0,01 мА для данного диапазона.
Проводить многократные измерения и усреднять результаты, снижая случайную погрешность.
Калибровать оборудование перед каждым критическим испытанием.

При эксплуатации аккумуляторных батарей в системах бесперебойного питания (ИБП) расчет погрешности позволяет избежать ложных срабатываний защиты. Например, ИБП с номинальным током разряда 20 А и порогом отключения при 18 А использует амперметр с погрешностью ±0,3 А. Если прибор показывает 18,2 А, реальный ток может быть 17,9–18,5 А. Это означает, что батарея уже разряжена ниже порога, но система не отключится, что приведет к глубокому разряду и сокращению срока службы. Решение – сместить порог отключения на величину погрешности (до 17,7 А) или использовать амперметр с погрешностью не более ±0,1 А.

В энергоаудите предприятий погрешность измерений тока влияет на расчет потерь и эффективность оборудования. При обследовании электродвигателя мощностью 15 кВт с КПД 90% измеренный ток составил 28 А при напряжении 380 В. Если амперметр имеет погрешность ±0,5 А, реальная мощность может отличаться на ±1,3 кВт (расчет по формуле P = √3 × U × I × cosφ). Для точного определения потерь необходимо:

Выбирать приборы с погрешностью не более ±0,2% от измеряемой величины.
Учитывать температурные условия – погрешность амперметров может увеличиваться на 0,05% на каждый градус выше 25°C.
Проводить измерения в установившемся режиме работы оборудования.

В медицинском оборудовании, таком как дефибрилляторы, погрешность измерения тока критична для безопасности пациента. При номинальном токе разряда 30 А и допустимом отклонении ±2% абсолютная погрешность амперметра не должна превышать ±0,6 А. Если прибор показывает 29,5 А, реальный ток может быть 28,9–30,1 А, что выходит за пределы допуска. В таких системах применяют:

Амперметры с цифровой коррекцией погрешности и автоматической калибровкой.
Дублирование измерительных каналов для исключения ошибок.
Регулярную поверку приборов с интервалом не более 6 месяцев.

При проектировании систем автоматизации расчет погрешности позволяет заложить запас по точности. Например, для управления нагревателем с током 15 А и допустимым отклонением ±0,3 А выбирают амперметр с погрешностью не более ±0,1 А. Это гарантирует, что даже при наихудшем сочетании факторов (температура, старение прибора) измеренное значение не выйдет за пределы допуска. Дополнительно в алгоритмы управления вводят корректирующие коэффициенты, компенсирующие систематическую погрешность прибора.
