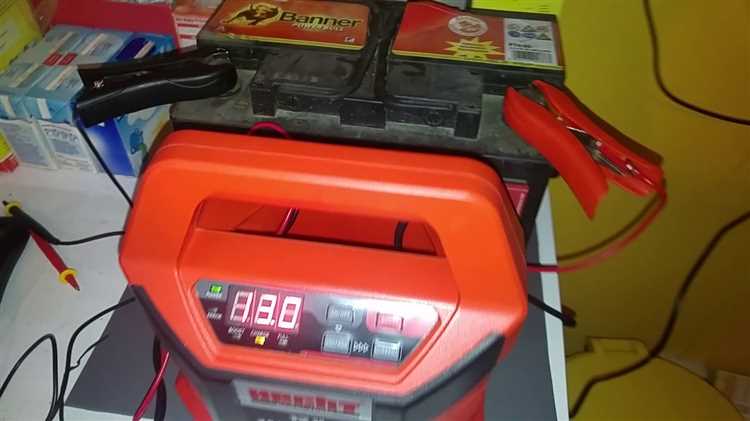

Квадроциклы с электрическим запуском требуют стабильного питания от аккумулятора. Неправильное подключение может привести к короткому замыканию, выходу из строя электроники или даже возгоранию. В большинстве моделей используются свинцово-кислотные или AGM-аккумуляторы напряжением 12 В и емкостью от 8 до 20 А·ч. Перед началом работ убедитесь, что клеммы чистые, а корпус аккумулятора не имеет трещин или вздутий.
Отсоединение старого аккумулятора начинайте с минусовой клеммы – это снижает риск случайного замыкания при касании инструментом рамы или других металлических частей. Используйте ключ на 10 мм (реже – 8 мм) для ослабления гаек. Если клеммы окислены, очистите их щеткой с металлическим ворсом и обработайте контакты специальной смазкой или техническим вазелином. Не применяйте WD-40 – он не предназначен для длительной защиты от коррозии.
При установке нового аккумулятора соблюдайте полярность: красный провод (+) подключается к положительной клемме, черный (–) – к отрицательной. Затягивайте гайки с усилием 4–6 Н·м – перетяжка может повредить клеммы, а слабое крепление приведет к искрению. После подключения проверьте напряжение мультиметром: на клеммах должно быть 12,6–12,8 В в состоянии покоя. Если значение ниже 12,4 В, аккумулятор требует зарядки.
Запустите двигатель и дайте ему поработать 3–5 минут на холостых оборотах. Это позволит генератору подзарядить аккумулятор и стабилизировать напряжение в бортовой сети. Если квадроцикл не заводится, проверьте предохранители (обычно расположены в блоке под сиденьем) и целостность проводки. Не используйте аккумуляторы с напряжением ниже 10,5 В – это критически снижает ресурс стартера и электроники.
Как правильно выбрать аккумулятор для квадроцикла
Первым критерием при выборе аккумулятора становится его тип. Для квадроциклов подходят три основных варианта: свинцово-кислотные (WET), гелевые (GEL) и AGM. Свинцово-кислотные – самые дешевые, но требуют регулярного обслуживания и чувствительны к вибрациям. Гелевые и AGM герметичны, не требуют долива электролита и устойчивы к глубоким разрядам, что критично для внедорожной техники. AGM предпочтительнее для экстремальных условий: они выдерживают до 600 циклов заряд-разряд против 300 у гелевых.
Напряжение аккумулятора должно строго соответствовать требованиям квадроцикла. Большинство моделей используют 12 В, но некоторые спортивные или утилитарные версии могут комплектоваться системами на 6 В или 24 В. Проверьте техническую документацию или маркировку на старом аккумуляторе: напряжение указано на корпусе. Установка батареи с неподходящим напряжением приведет к выходу из строя электроники или стартера.
Емкость аккумулятора измеряется в ампер-часах (А·ч) и определяет, сколько энергии он способен отдать за час. Для квадроциклов с объемом двигателя до 500 см³ достаточно 12–18 А·ч, для 600–800 см³ – 18–24 А·ч, а для мощных моделей свыше 1000 см³ – 24–35 А·ч. Недостаточная емкость сократит срок службы батареи из-за частых глубоких разрядов, а избыточная увеличит вес и стоимость без реальной пользы.
Пусковой ток (CCA) – параметр, критичный для холодного запуска. Он показывает, сколько ампер аккумулятор способен отдать в течение 30 секунд при температуре -18°C. Для квадроциклов минимально допустимое значение – 150–200 А, но для надежной работы в мороз выбирайте модели с CCA от 300 А. Низкий пусковой ток приведет к затрудненному запуску двигателя, особенно зимой.
Габариты аккумулятора должны точно соответствовать посадочному месту в квадроцикле. Измерьте длину, ширину и высоту старой батареи, включая клеммы. Стандартные размеры для большинства моделей: 150×87×130 мм (для 12 В, 18 А·ч) или 187×127×175 мм (для 24 А·ч). Несоответствие размеров усложнит установку или сделает ее невозможной. Обратите внимание на расположение клемм: прямая или обратная полярность.
Бренд и качество сборки напрямую влияют на долговечность. Избегайте дешевых китайских подделок: они часто не соответствуют заявленным характеристикам и выходят из строя через 3–6 месяцев. Проверенные производители: Yuasa, Optima, Varta, Delta, Exide. Обратите внимание на дату производства: аккумулятор старше 6 месяцев теряет до 20% емкости из-за саморазряда. Покупайте батареи с герметичной упаковкой и защитными колпачками на клеммах.
Дополнительные функции повышают удобство эксплуатации. Встроенный индикатор заряда позволяет визуально контролировать состояние батареи. Модели с технологией глубокого цикла (например, Optima YellowTop) выдерживают до 1000 циклов разряда-заряда, что актуально для квадроциклов с лебедками или дополнительным оборудованием. Если квадроцикл хранится зимой, выбирайте аккумулятор с низким саморазрядом (менее 3% в месяц) или рассмотрите вариант с подключением к зарядному устройству.
Инструменты и материалы, необходимые для подключения
Для подключения аккумулятора на квадроцикле потребуется набор инструментов, адаптированный под специфику креплений и электрической системы. Основной – набор гаечных ключей с размерами от 8 до 13 мм, так как большинство клемм и болтов на квадроциклах имеют именно такие диаметры. Особое внимание уделите рожковым ключам с удлиненной рукояткой: они обеспечивают лучший рычаг при работе с закисшими соединениями.
Торцевые головки с трещоткой ускорят процесс, особенно если аккумулятор расположен в труднодоступном месте. Для моделей с пластиковыми кожухами понадобится крестовая и плоская отвертки (PH2 и SL5.5) – они пригодятся для снятия защитных панелей. Избегайте использования ударных отверток: риск повредить пластик или сорвать шлицы слишком высок.
Электрическая часть требует мультиметра с диапазоном измерения постоянного напряжения до 20 В. Перед подключением проверьте напряжение на клеммах аккумулятора: оно должно быть не ниже 12,6 В для свинцово-кислотных батарей. Для литий-ионных моделей допустимый минимум – 13,2 В. Без мультиметра невозможно выявить скрытые проблемы, например, утечку тока или неисправность генератора.
Наждачная бумага с зернистостью P120 или металлическая щетка необходимы для зачистки окисленных клемм. Оксидный слой увеличивает сопротивление контакта, что приводит к падению напряжения и перегреву соединений. После зачистки обработайте клеммы контактной смазкой на основе меди или графита – она предотвращает повторное окисление и улучшает проводимость.
Для фиксации проводов используйте термоусадочные трубки диаметром 10–15 мм. Они надежнее изоленты: не разматываются от вибрации и защищают соединения от влаги. Подберите трубки с коэффициентом усадки 2:1 – они плотно обжимают провода даже при неравномерном нагреве. В качестве альтернативы подойдут обжимные гильзы под сечение 6–16 мм², но для их установки потребуются специальные клещи.
Диэлектрические перчатки класса 0 (до 1000 В) обязательны при работе с электрикой. Даже на отключенном аккумуляторе возможны остаточные заряды в конденсаторах системы зажигания. Перчатки из нитрила или латекса с толщиной не менее 0,5 мм защитят от случайных коротких замыканий. Храните их в вентилируемом чехле, чтобы избежать разрушения материала от влаги.
Для моделей с необслуживаемыми аккумуляторами пригодится ареометр с поплавком для проверки плотности электролита. Нормальные показатели – 1,27–1,29 г/см³ при 25°C. Если плотность ниже 1,22 г/см³, батарею необходимо зарядить или заменить. Учтите: ареометр не работает с гелевыми и AGM-аккумуляторами – для них используйте только мультиметр.
Запаситесь запасными предохранителями на 10, 15 и 20 А – они часто перегорают при неправильном подключении. Для квадроциклов с системой впрыска топлива критически важен предохранитель главного реле (обычно 30 А). Проверьте его целостность до начала работ: сгоревший предохранитель может имитировать неисправность аккумулятора. Держите под рукой также запасные клеммы типа «папа-мама» сечением 6 мм² – они пригодятся при повреждении штатных соединений.
Порядок отключения старого аккумулятора без повреждений
Перед началом работ убедитесь, что зажигание квадроцикла выключено, а ключ извлечён. Отсоедините клеммы в строгой последовательности: сначала минусовую (чёрный провод), затем плюсовую (красный провод). Это исключает риск короткого замыкания при случайном касании инструментом металлических частей рамы. Используйте рожковый или накидной ключ на 8–10 мм (в зависимости от модели) – не применяйте разводные ключи, так как они могут сорвать грани болтов. Если клеммы окислены, очистите их металлической щёткой и обработайте контактные поверхности спреем WD-40 или раствором пищевой соды (1 ст. л. на 200 мл воды) для нейтрализации кислоты.
- Повторите процедуру для плюсовой клеммы, предварительно накрыв её ветошью или изолентой, чтобы исключить случайное замыкание на корпус.
- Открутите фиксирующую планку или скобу, удерживающую аккумулятор в лотке. Если батарея закреплена ремнём, ослабьте его натяжение и снимите ремень через пазы.
- Извлеките аккумулятор, удерживая его за корпус – не беритесь за клеммы. При наличии ручки используйте её, чтобы избежать пролива электролита.
Проверьте состояние лотка: удалите грязь, ржавчину и остатки электролита раствором соды. Если на проводах обнаружены трещины или оплавления, замените их до установки нового аккумулятора. Храните старую батарею в вертикальном положении в проветриваемом помещении, недоступном для детей и животных.
Проверка состояния клемм и проводки перед установкой
Проверьте затяжку болтов крепления клемм: момент затяжки должен составлять 5–7 Н·м для стандартных свинцово-кислотных аккумуляторов и 3–5 Н·м для AGM или гелевых. Превышение этих значений деформирует клеммы, а недостаточная затяжка вызывает искрение и локальный перегрев. Используйте динамометрический ключ – визуальная оценка не даёт точности. Если болты проворачиваются или имеют следы коррозии, замените их на новые из нержавеющей стали или латуни.
Осмотрите изоляцию проводов на предмет трещин, оплавлений или потёртостей. Особое внимание уделите участкам возле клемм и местам сгибов – здесь чаще всего возникают скрытые повреждения. Провод с нарушенной изоляцией создаёт риск короткого замыкания, особенно во влажных условиях. Для проверки используйте мультиметр в режиме прозвонки: сопротивление между жилой и корпусом квадроцикла должно стремиться к бесконечности. Если обнаружены повреждения, замените провод целиком – ремонт изолентой ненадёжен.
Проверьте сечение проводов: для большинства квадроциклов с двигателями до 500 см³ достаточно 16–25 мм² на плюсовой линии и 10–16 мм² на минусовой. Тонкие провода перегреваются, что приводит к падению напряжения под нагрузкой. Измерьте диаметр жилы штангенциркулем и сравните с таблицей сечений – например, провод диаметром 4,5 мм соответствует 16 мм². Если сечение занижено, замените провод на соответствующий стандарту ISO 6722 или SAE J1128.
Протестируйте контактные группы реле и предохранителей. Подержите реле в руках и встряхните – дребезжание указывает на износ внутренних контактов. Проверьте предохранители визуально: стеклянные должны иметь целый плавкий элемент, а ножевые – отсутствие почернений на корпусе. Для проверки реле подключите его к аккумулятору и мультиметру: при подаче напряжения на управляющие контакты сопротивление между силовыми должно падать до 0,1–0,3 Ом. Неисправные компоненты замените – ремонт нецелесообразен.
Оцените состояние минусовой шины (массы). Она должна быть надёжно закреплена на раме или двигателе без следов коррозии в местах контакта. Площадь соприкосновения шины с металлом должна быть не менее 5 см², иначе возникает паразитное сопротивление. Зачистите контактные поверхности до металлического блеска и нанесите тонкий слой консистентной смазки (например, Литол-24) для защиты от влаги. Если шина повреждена или окислена, замените её на новую из меди или латуни толщиной не менее 2 мм.
После проверки всех элементов проведите тестовое подключение без фиксации клемм. Подсоедините провода к аккумулятору и включите зажигание – на приборной панели не должно быть ошибок, а стартер должен прокручиваться без посторонних звуков. Если возникают искры при подключении минусовой клеммы, это указывает на утечку тока или короткое замыкание в цепи. В таком случае отключите аккумулятор и прозвоните все линии на предмет замыкания на массу – сопротивление должно быть выше 1 МОм.
Установка нового аккумулятора в посадочное место
Перед установкой проверьте соответствие габаритов нового аккумулятора посадочному месту квадроцикла. Стандартные размеры для большинства моделей: 115×70×105 мм (длина×ширина×высота) для батарей емкостью 7–12 А·ч. Если аккумулятор крупнее, убедитесь, что клеммы не будут касаться металлических элементов рамы – минимальный зазор должен составлять 5 мм. Для компактных моделей (например, CFMoto CF500) допустимы размеры 150×87×130 мм, но крепежные отверстия могут не совпадать – потребуется адаптер или доработка кронштейна.
Очистите посадочное место от грязи, коррозии и остатков старого герметика. Используйте металлическую щетку и наждачную бумагу с зернистостью P120 для удаления окислов с контактных поверхностей. Если на дне лотка скопилась влага, просушите его сжатым воздухом или феном при температуре не выше 60°C. Нанесите тонкий слой диэлектрической смазки (например, Permatex 22058) на металлические части кронштейна, чтобы предотвратить коррозию.
Разместите аккумулятор в лотке так, чтобы клеммы были направлены в сторону штатных проводов. Убедитесь, что дренажные отверстия на корпусе батареи (если есть) не перекрыты крепежными элементами. Для AGM-аккумуляторов допускается установка под углом до 45°, но жидкостные модели должны стоять строго вертикально. Если квадроцикл эксплуатируется в условиях сильной вибрации (например, на бездорожье), зафиксируйте батарею дополнительным ремнем с нейлоновой застежкой.
Затяните крепежные болты с моментом 4–6 Н·м. Превышение этого значения может деформировать пластиковый корпус аккумулятора, особенно у бюджетных моделей (например, Delta CT1207). Для проверки надежности фиксации попробуйте сдвинуть батарею рукой – допустимое смещение не должно превышать 2 мм. Если лоток имеет резиновые демпферы, убедитесь, что они не сжаты более чем на 30% от исходной толщины.
Подключите клеммы, начиная с положительной (+), чтобы избежать короткого замыкания при случайном касании инструментом массы. Используйте ключ на 10 мм для стандартных клемм или на 8 мм для моделей с уменьшенным диаметром (например, у Yamaha Raptor 700). Затяните гайки с моментом 5–7 Н·м – недостаточная затяжка приведет к нагреву контактов, а чрезмерная может сорвать резьбу на клемме. После подключения нанесите на контакты слой защитной смазки (например, CRC Battery Terminal Protector).
Проверьте уровень электролита в обслуживаемых аккумуляторах. Для этого открутите пробки и убедитесь, что пластины полностью покрыты жидкостью (минимальный уровень – 10 мм над верхним краем пластин). При необходимости долейте дистиллированную воду, но не переливайте – максимальный уровень должен быть на 5 мм ниже нижнего края заливного отверстия. Для гелевых и AGM-батарей эта процедура не требуется.
Запустите двигатель и проверьте напряжение на клеммах при работающем генераторе. Нормальные показатели: 13,8–14,4 В для 12-вольтовых систем. Если напряжение ниже 13,5 В, проверьте регулятор напряжения и состояние проводки. После установки проедьте 10–15 км, затем повторно затяните клеммы – вибрация может ослабить крепление. Запишите дату установки аккумулятора в бортовой журнал для контроля срока службы.
Подсоединение клемм: какой провод крепить первым
Начинайте с плюсовой клеммы (+). Это правило продиктовано техникой безопасности: при случайном касании металлическим инструментом корпуса квадроцикла во время подключения минуса (-) исключается короткое замыкание. Если сначала закрепить минус, а затем дотронуться ключом до рамы, возникнет искра и риск повреждения электроники. На большинстве аккумуляторов клеммы маркированы цветом: красный – плюс, черный или синий – минус. Убедитесь, что провода не перекручены и не имеют повреждений изоляции перед подключением.
Минусовой провод подключайте последним, закрепив его на неокрашенной металлической части рамы или двигателя. Избегайте мест с лакокрасочным покрытием – краска создает дополнительное сопротивление, ухудшая контакт. Если квадроцикл оснащен выносным минусовым проводом (например, на раму или вилку), используйте его вместо прямого подключения к аккумулятору. Это снижает нагрузку на клемму и продлевает срок службы батареи.
После подключения проверьте напряжение мультиметром: на клеммах должно быть 12,6–12,8 В для полностью заряженного аккумулятора. Если показания ниже 12,4 В, зарядите батарею перед эксплуатацией. Запустите двигатель и убедитесь, что нет искрения, нагрева клемм или запаха горелой изоляции. При обнаружении неисправностей немедленно отключите минус, затем плюс, и устраните проблему.
Закрепление аккумулятора и проверка надежности фиксации
Установите аккумулятор в штатное крепление, используя заводские кронштейны или металлические хомуты с резиновыми прокладками. Для квадроциклов с вибрационными нагрузками (например, модели с объемом двигателя от 500 см³) применяйте дополнительные антивибрационные подушки толщиной 5–8 мм. Затяните крепежные болты динамометрическим ключом с усилием 8–12 Н·м – превышение этого значения деформирует корпус аккумулятора, а недостаточная затяжка приведет к смещению при езде по пересеченной местности.
Проверьте фиксацию, приложив усилие в 20–30 кг к корпусу аккумулятора в четырех направлениях: вперед, назад, влево и вправо. Допустимое смещение – не более 2 мм. На моделях с боковым расположением аккумулятора (например, Yamaha Raptor 700) дополнительно убедитесь, что клеммы не касаются рамы или пластиковых элементов – минимальный зазор должен составлять 10 мм. При обнаружении люфта замените крепежные элементы или установите усиленные кронштейны из нержавеющей стали толщиной не менее 3 мм.
Тестирование работы квадроцикла после подключения
После подключения аккумулятора проверьте напряжение на клеммах мультиметром. Нормальные показатели для 12-вольтовой батареи – 12,6–12,8 В в состоянии покоя. Если значение ниже 12,4 В, зарядите аккумулятор перед дальнейшими действиями. При напряжении ниже 11,9 В возможны проблемы с запуском или некорректная работа электроники.
Запустите двигатель и проследите за поведением квадроцикла в течение первых 30 секунд. Обратите внимание на:
- стабильность оборотов холостого хода (должны быть в пределах 1100–1300 об/мин для большинства моделей);
- отсутствие посторонних шумов из стартера или генератора;
- корректное срабатывание индикаторов на панели приборов (особенно лампы зарядки).
Если обороты плавают или двигатель глохнет, проверьте соединения клемм и работу реле-регулятора.
Проведите тестовый заезд на короткое расстояние (50–100 метров) с постепенным набором скорости. Во время движения контролируйте:
- реакцию на газ – задержка более 1 секунды указывает на проблемы с топливной системой или датчиками;
- работу тормозов и освещения (включите фары, стоп-сигналы);
- температуру двигателя через 5 минут езды (должна быть в пределах 80–95°C).
При обнаружении перегрева или неравномерной работы остановитесь и проверьте уровень охлаждающей жидкости и состояние ремня вариатора.
Завершите тестирование проверкой электрических потребителей. Включите все осветительные приборы, звуковой сигнал, лебёдку (если есть) и измерьте напряжение на клеммах аккумулятора под нагрузкой. Допустимое падение напряжения – не более 0,5 В от исходного значения. Если показатель ниже, замените аккумулятор или проверьте генератор (его выходное напряжение должно быть 13,8–14,4 В при работающем двигателе).
