Светодиодная лента, синхронизированная с музыкой, превращает обычные колонки в динамичный визуальный элемент. Для корректной работы потребуется лента с питанием 12 В и контроллер с аудиовходом – например, модели WS2812B или APA102, поддерживающие адресное управление. Перед началом проверьте мощность блока питания: на каждый метр ленты WS2812B требуется не менее 18 Вт (60 светодиодов на метр).
Основная сложность – правильное подключение аудиосигнала. Используйте 3,5-мм аудиокабель с разъемом TRS (стерео) или TS (моно), если контроллер не поддерживает стереозвук. Для аналогового подключения потребуется разделить сигнал на левый и правый каналы, подключив их к соответствующим входам контроллера. Избегайте длинных кабелей (более 1,5 м) – это приводит к помехам и искажению сигнала.
Контроллеры с микрофонным входом проще в установке, но менее точны: они реагируют на окружающий шум, а не на чистый аудиосигнал. Для стабильной работы выбирайте модели с ШИМ-регулировкой яркости и частотным фильтром (например, SP107E или K-1000C). Настройте чувствительность так, чтобы лента реагировала на басы (80–250 Гц) и высокие частоты (2–5 кГц) без задержек.
Питание ленты и контроллера должно быть раздельным, если мощность превышает 60 Вт. Подключайте блок питания напрямую к ленте через клеммник или паяные соединения, избегая скруток. Для защиты от перегрева используйте алюминиевый профиль с рассеивателем – это продлит срок службы светодиодов на 30–40%.
Какие инструменты и материалы понадобятся для подключения
Для подключения светодиодной ленты к колонкам потребуется базовый набор инструментов и расходных материалов, адаптированный под тип ленты и источник питания. Основной компонент – сама лента: выбирайте модели с напряжением 12 В или 24 В в зависимости от блока питания. Оптимальная плотность светодиодов – 60 или 120 штук на метр для равномерного свечения без перегрева. Обратите внимание на степень защиты: IP20 подойдет для сухих помещений, IP65 – для влажных зон или улицы.
Блок питания должен соответствовать мощности ленты. Рассчитайте потребление: умножьте мощность одного метра ленты (указана на упаковке) на общую длину. Добавьте 20–30% запаса для стабильной работы. Например, для 5 метров ленты 12 В с потреблением 14,4 Вт/м потребуется блок на 90–100 Вт. Избегайте дешевых китайских адаптеров без сертификации – риск короткого замыкания или перегрева высок.
Соединительные провода выбирайте сечением не менее 0,75 мм² для коротких участков (до 3 м) и 1,5 мм² для длинных. Медные многожильные провода гибче и удобнее в монтаже. Для подключения к колонкам понадобятся аудиокабели с разъемами 3,5 мм jack или RCA – зависит от выхода на колонках. Если лента будет управляться через аудиосигнал, потребуется контроллер с микрофоном или линейным входом, например, модели типа «Music Sync».
Инструменты для монтажа включают паяльник мощностью 30–60 Вт с тонким жалом для работы с контактами ленты, припой (олово-свинцовый или бессвинцовый) и флюс. Альтернатива пайке – коннекторы для светодиодных лент: они бывают для лент с проводами или без них, с защелками или винтовыми клеммами. Для резки ленты используйте острые ножницы или бокорезы, а для зачистки проводов – стриппер с регулировкой глубины. Изолента или термоусадочные трубки диаметром 2–4 мм защитят места соединений от влаги и короткого замыкания.
Дополнительные материалы зависят от способа крепления. Двусторонний скотч на вспененной основе (например, 3M VHB) подойдет для гладких поверхностей. Для неровных или текстурных стен используйте алюминиевый профиль с рассеивателем – он улучшит теплоотвод и равномерность свечения. Если лента будет монтироваться на металлические поверхности, потребуется изоляционная подложка (например, полиэтиленовая пленка) для предотвращения замыкания контактов.
Для настройки и тестирования пригодится мультиметр с функцией измерения напряжения и тока. Проверяйте напряжение на выходе блока питания перед подключением ленты – отклонение более 5% от номинала (12 В или 24 В) может вывести светодиоды из строя. Если планируется управление через приложение или пульт, заранее убедитесь в совместимости контроллера с выбранной лентой (например, протоколы Wi-Fi, Bluetooth или RF). Для сложных схем с несколькими лентами или зонами освещения используйте диммеры или усилители сигнала.
Как выбрать подходящую светодиодную ленту для синхронизации с звуком
Для синхронизации с аудиосигналом подходят ленты с адресными светодиодами, где каждый сегмент управляется отдельно. Оптимальный выбор – WS2812B (NeoPixel) или SK6812 с плотностью 30–60 диодов на метр: они обеспечивают плавные цветовые переходы и быстрый отклик на частоты до 20 кГц. Избегайте лент с общим анодом или катодом (например, 5050 RGB) – они не поддерживают индивидуальное управление и создают задержки в реакции на звук. Проверьте рабочее напряжение: 5 В для коротких участков (до 5 м) или 12 В для длинных (с усилителями сигнала каждые 3–4 м).
Обратите внимание на частоту обновления: ленты с частотой 400 Гц и выше (например, APA102) лучше подходят для высокочастотных сигналов, чем стандартные WS2812B (300 Гц). Для колонок с мощными басами выбирайте ленты с широким диапазоном яркости (от 5 до 20 лм на диод) и поддержкой ШИМ-регулировки. Если планируете использовать контроллер с микрофоном, проверьте совместимость с протоколами управления: FastLED для Arduino или WLED для ESP8266/ESP32. Для сложных эффектов (например, спектрального анализа) берите ленты с плотностью не менее 60 диодов/м – это минимизирует «разрывы» между световыми сегментами.

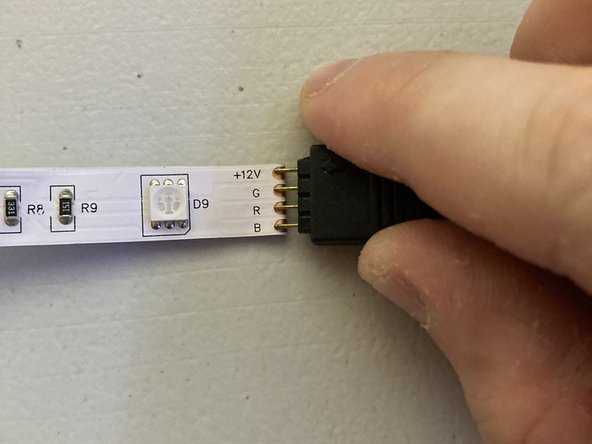

Подготовка колонок и проверка выходов для аудиосигнала
Перед подключением светодиодной ленты убедитесь, что колонки исправны и имеют доступные аудиовыходы. Большинство современных акустических систем оснащены линейными выходами (Line Out) или разъемами для наушников (3,5 мм jack), но для синхронизации с лентой потребуется аналоговый сигнал. Проверьте техническую документацию колонок – некоторые модели поддерживают только цифровые выходы (например, SPDIF или HDMI), которые не подходят для прямого подключения.
Отключите колонки от сети и осмотрите заднюю панель. Найдите разъемы с маркировкой «Line Out», «Aux Out» или «Speaker Out». Если колонки активные (со встроенным усилителем), используйте выход «Line Out» – он выдает сигнал без усиления, что безопасно для контроллера светодиодной ленты. Пассивные колонки (без усилителя) подключать напрямую нельзя: сигнал с них слишком слаб для стабильной работы ленты.
Для проверки выходов подключите колонки к источнику звука (например, смартфону или ПК) и воспроизведите тестовый трек с равномерным басом и высокими частотами. Используйте мультиметр в режиме измерения переменного напряжения (AC) на диапазоне 20 В: подсоедините щупы к контактам разъема «Line Out» (центральный контакт и «земля» для 3,5 мм jack). При громкости 50–70% показания должны колебаться в пределах 0,5–2 В. Если напряжение ниже 0,3 В, сигнал слишком слаб – потребуется предусилитель.
- Разъемы, которые не подходят для подключения ленты:
- Цифровые выходы (оптические, коаксиальные, HDMI).
- «Speaker Out» на активных колонках – сигнал усилен, может повредить контроллер.
- USB-выходы (если они не эмулируют аналоговый сигнал).
- Разъемы, которые подходят:
- 3,5 мм jack «Line Out» или «Aux Out».
- RCA-выходы (тюльпаны) на ресиверах или усилителях.
- 6,35 мм jack на профессиональной аппаратуре.
Если на колонках нет подходящих выходов, используйте внешний аудиоинтерфейс или звуковую карту с аналоговым выходом. Например, бюджетные модели типа Behringer UCA202 или Focusrite Scarlett Solo имеют RCA-выходы с уровнем сигнала 1–2 В, достаточным для большинства контроллеров светодиодных лент (например, Govee H6179 или Philips Hue Sync Box). Подключите интерфейс к ПК или смартфону, а затем выведите сигнал на ленту через RCA-кабели.
Очистите контакты разъемов от пыли и окислов. Используйте изопропиловый спирт (90% и выше) и безворсовую салфетку. Окисленные контакты могут искажать сигнал, вызывая мерцание ленты или неравномерную реакцию на звук. Если разъемы повреждены (например, погнуты штырьки в 3,5 мм jack), замените их или используйте переходники с исправными контактами.
Зафиксируйте кабели, чтобы избежать случайных отключений. Для 3,5 мм разъемов используйте нейлоновые стяжки или специальные держатели, а для RCA-кабелей – изоленту или термоусадочную трубку. Не допускайте натяжения проводов: вибрация колонок может привести к обрыву сигнала, особенно если лента подключена к маломощному выходу. После подготовки повторно проверьте напряжение на выходах – оно должно оставаться стабильным при изменении громкости.
Способы подключения ленты напрямую к аудиовыходу колонок
Прямое подключение светодиодной ленты к аудиовыходу требует использования усилителя сигнала, так как линейный выход колонок (3,5 мм jack или RCA) выдает напряжение 0,5–2 В – недостаточное для питания ленты. Оптимальный вариант – микрофонный усилитель на базе LM386 с коэффициентом усиления 20–200. Схема собирается на макетной плате: вход подключается к аудиовыходу через резистор 1 кОм, выход – к ленте через диодный мост (для защиты от обратного напряжения) и конденсатор 1000 мкФ (сглаживание пульсаций). Для RGB-лент потребуется три отдельных канала с общим заземлением.
Альтернативный метод – использование транзисторного ключа (например, BC547) с делителем напряжения на входе. База транзистора подключается к аудиовыходу через резистор 10 кОм, эмиттер – к земле, коллектор – к ленте через токоограничивающий резистор (220 Ом для 12 В). Такой способ проще, но менее стабилен: при низкой громкости лента может не реагировать, а при высокой – мерцать. Для стабилизации добавьте конденсатор 10 мкФ между базой и землей. Избегайте подключения ленты напрямую к динамикам – импульсные токи выведут её из строя.
Настройка контроллера светодиодной ленты под аудиосигнал
В настройках контроллера активируйте режим «Music Sync» или «Sound Reactive» – названия могут отличаться в зависимости от модели. Для лент с адресными светодиодами (WS2812B, SK6812) выберите чувствительность микрофона или уровень усиления сигнала в диапазоне 60–80%: при низких значениях лента будет реагировать только на громкие звуки, при высоких – на фоновый шум. Отключите автоматическую регулировку яркости, если она есть, чтобы избежать задержек в реакции на басовые частоты.
Настройте частотные фильтры: низкие частоты (20–250 Гц) отвечают за бас, средние (250–2000 Гц) – за вокальные партии, высокие (2000–20000 Гц) – за тарелки и синтезаторы. В контроллерах с эквалайзером (например, LEDMO SP110E) увеличьте усиление на низких частотах до +6 дБ, если лента должна подсвечивать ритм, или на высоких до +4 дБ для акцента на мелодии. Сохраните профиль настроек в память устройства, чтобы не повторять процедуру при каждом включении.

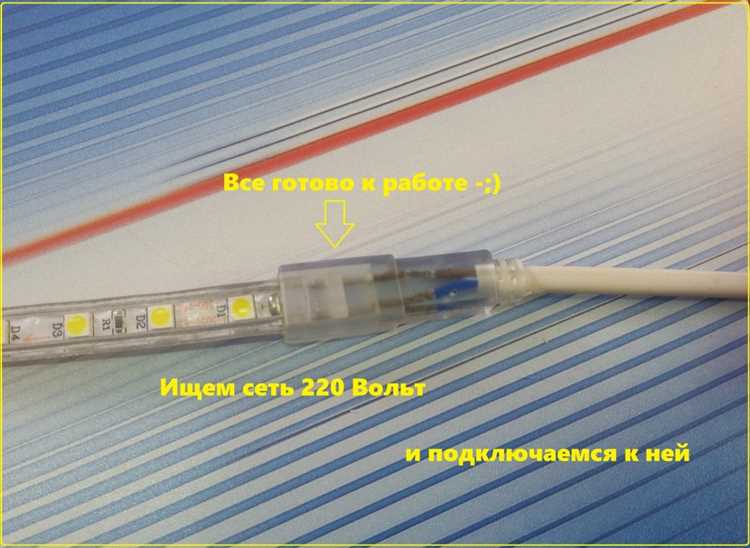

Проверка работы синхронизации света и звука после подключения
Запустите тестовый трек с чёткими ритмическими акцентами – например, композицию с выраженными басами (80–120 Гц) или ударными (2–5 кГц). Подойдут инструментальные треки вроде «Strobe» от Deadmau5 или «Sandstorm» от Darude. Установите громкость на 60–70% от максимума: при низком уровне сигнал контроллера ленты может не срабатывать, а при высоком – искажаться. Наблюдайте за реакцией светодиодов: вспышки должны следовать за ударами с задержкой не более 50 мс. Если лента реагирует с опозданием, проверьте настройки чувствительности контроллера (обычно регулируется потенциометром или через приложение) и качество аудиокабеля – окисленные контакты или дешёвый провод могут вносить задержку.
Для точной диагностики используйте осциллограф или программный анализатор спектра (например, Spectrogram). Подключите его параллельно аудиовыходу колонок и сравните график звукового сигнала с визуальной реакцией ленты. Основные параметры для проверки:
- Амплитуда сигнала: пиковые значения должны соответствовать яркости вспышек (при 0,7 В на выходе лента должна загораться на 80–100%).
- Частотный диапазон: если лента реагирует только на низкие частоты, откалибруйте эквалайзер контроллера, сместив акцент на средние (1–4 кГц) или высокие (5–10 кГц) частоты.
- Фазовый сдвиг: при задержке более 100 мс замените аудиокабель на экранированный (например, Mogami 2534) или уменьшите длину провода до 1,5 м.
Если синхронизация работает корректно, но эффект кажется монотонным, настройте динамические режимы контроллера. Включите режим «Beat Detection» (если поддерживается) и выставите порог срабатывания на 30–50% от максимального уровня сигнала. Для RGB-лент используйте цветовые профили, привязанные к частотам: например, красный – для басов (60–250 Гц), зелёный – для средних (250–2000 Гц), синий – для высоких (2000–10000 Гц). Проверьте работу в разных жанрах: электронная музыка должна вызывать резкие вспышки, классика – плавные переходы. При нестабильной работе обновите прошивку контроллера или замените его на модель с процессором обработки сигнала (например, Govee H6172).
Типичные ошибки при подключении и как их избежать
Первая распространённая ошибка – неправильный расчёт мощности блока питания. Светодиодные ленты потребляют 4,8–24 Вт на метр в зависимости от типа (SMD 3528, 5050, 5630). Если подключить 5 метров ленты SMD 5050 (14,4 Вт/м) к блоку на 60 Вт, при полной яркости сработает защита от перегрузки или блок выйдет из строя. Решение: умножьте длину ленты на мощность погонного метра, добавьте 20% запаса и выбирайте блок с соответствующим номиналом. Для RGB-лент учитывайте мощность контроллера – он должен выдерживать суммарный ток всех каналов.
Игнорирование полярности и сечения проводов приводит к нестабильной работе или перегреву. Светодиоды требуют соблюдения «+» и «–» при подключении, иначе лента не загорится. Провода тоньше 0,75 мм² для лент длиной более 3 метров создают падение напряжения, из-за чего дальние участки горят тусклее. Используйте провода сечением 1,5 мм² для длинных участков и паяйте соединения вместо скруток – окисление контактов вызывает мерцание.

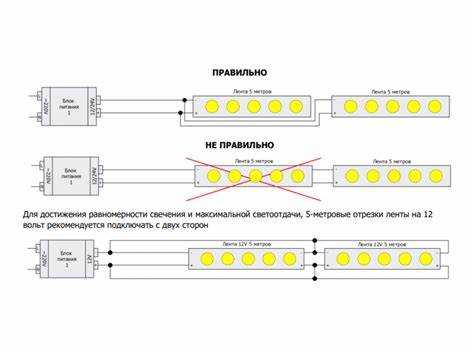

Неправильное размещение контроллера и усилителей сигнала – частая причина сбоев в RGB-лентах. Контроллер ставьте ближе к блоку питания, а не к концу ленты, иначе сигнал ослабеет. Если длина превышает 5 метров, разделите ленту на сегменты с отдельным питанием или используйте усилители через каждые 3–4 метра. Избегайте параллельного подключения более 5 метров без усилителей – это перегружает первый сегмент и вызывает неравномерное свечение.
Дополнительные варианты улучшения подсветки колонок
Замените стандартный контроллер светодиодной ленты на микроконтроллер ESP8266 или ESP32 с прошивкой WLED. Это позволит управлять подсветкой через Wi-Fi с помощью приложений на смартфоне, синхронизировать эффекты с музыкой через аудиоанализ (например, плагин Sound Reactive) и интегрировать систему в умный дом через MQTT или Home Assistant. Потребление энергии при этом увеличится всего на 0,5–1 Вт, а функционал расширится до 100+ предустановленных эффектов с настройкой скорости, яркости и цветовой палитры.
Добавьте рассеиватель света из матового акрила толщиной 2–3 мм, вырезанный по форме корпуса колонок. Материал снижает яркость отдельных светодиодов на 30–40%, устраняя эффект «точечного свечения», и равномерно распределяет свет по поверхности. Для крепления используйте двухсторонний скотч 3M VHB или силиконовые прокладки – они не оставляют следов при демонтаже и выдерживают температуру до 80°C. Альтернатива: нанесите на внутреннюю сторону корпуса аэрозольный матовый лак (например, Motip Matt Clear), который создаст аналогичный эффект без дополнительных элементов.
Встройте в схему адресную светодиодную ленту WS2812B или SK6812 с плотностью 60–144 диодов на метр. Это даст возможность программировать индивидуальное свечение каждого сегмента, создавая динамические градиенты, бегущие огни или визуализацию частотного спектра звука. Для питания потребуется блок на 5 В с током не менее 3 А на каждые 5 метров ленты – при превышении нагрузки диоды начнут мерцать или перегреваться. Подключайте ленту через конденсатор 1000 мкФ 6,3 В параллельно питанию, чтобы сгладить скачки напряжения при резких изменениях яркости.
Используйте датчик звука MAX4466 или INMP441 для автоматической реакции подсветки на громкость. Первый регистрирует аналоговый сигнал с микрофона, второй – цифровой с I2S-интерфейсом, что позволяет обрабатывать звук напрямую через микроконтроллер без потерь качества. Настройте порог срабатывания в коде (например, 500–2000 единиц для MAX4466) и привяжите его к изменению цвета или яркости. Для точной настройки частотного отклика добавьте библиотеку ArduinoFFT – она разбивает аудиосигнал на диапазоны (басы, средние, высокие) и позволяет назначать каждому свой цвет или эффект.
Оптимизируйте теплоотвод, если мощность ленты превышает 10 Вт/метр. Приклейте к обратной стороне ленты алюминиевый профиль с ребрами охлаждения (например, 10×10 мм) – это снизит температуру на 15–20°C и продлит срок службы диодов с 30 000 до 50 000 часов. Для пассивного охлаждения используйте термопасту КПТ-8 при монтаже профиля, а для активного – вентилятор 40×40 мм с ШИМ-управлением, подключенный к тому же контроллеру. Установите температурный датчик DS18B20 и настройте автоматическое снижение яркости при превышении 60°C, чтобы избежать деградации кристаллов светодиодов.
