Как померить ток ионизации газового котла

Ток ионизации в газовом котле – ключевой параметр, определяющий стабильность горения и безопасность работы оборудования. Стандартные значения для большинства бытовых котлов составляют 1–10 мкА в режиме нормального пламени и 0,1–0,5 мкА при отсутствии горения. Превышение этих значений на 30–50% указывает на загрязнение электрода или неисправность системы розжига, а падение ниже 0,3 мкА – на возможное затухание пламени.

Для измерения тока ионизации достаточно мультиметра с диапазоном 200 мкА и щупов с зажимами типа «крокодил». Подключите один щуп к электроду ионизации, второй – к корпусу котла или нулевому проводу. Измерения проводятся при работающем котле: в режиме розжига ток должен резко возрастать до 5–8 мкА, а после стабилизации пламени – снижаться до 2–4 мкА. Если показания стабильно ниже 1 мкА, проверьте зазор между электродом и горелкой (оптимально 3–4 мм) и очистите электрод от нагара.

При отсутствии мультиметра можно использовать простой индикатор на базе светодиода и резистора 1 кОм. Подключите светодиод последовательно с резистором между электродом и корпусом котла: при нормальном токе ионизации он будет слабо светиться. Если светодиод не горит – ток отсутствует, что требует проверки цепи или замены электрода. Для точной диагностики рекомендуется проводить измерения каждые 3–6 месяцев, особенно перед отопительным сезоном.

Какие инструменты понадобятся для проверки тока ионизации

Для измерения тока ионизации в газовом котле требуются специализированные приборы, способные фиксировать слабые электрические сигналы в диапазоне микроампер. Основной инструмент – микроамперметр с пределом измерения от 0 до 200 мкА. Подойдут модели с аналоговой шкалой (например, М2001) или цифровые мультиметры с соответствующим режимом (Fluke 87V, UNI-T UT61E). Важно, чтобы прибор имел высокое входное сопротивление (не менее 1 МОм), иначе показания будут искажены.

Помимо измерителя, потребуется набор щупов с изолированными наконечниками. Стандартные провода мультиметра не всегда подходят из-за риска короткого замыкания или наводок. Лучше использовать экранированные кабели с зажимами типа «крокодил» (например, Pomona 6244). Для точного подключения к электроду ионизации пригодится тонкий щуп с игольчатым наконечником – он позволит избежать повреждения керамического изолятора.

Для безопасного доступа к электроду необходимы инструменты для демонтажа:

• Отвёртка с изолированной рукояткой (PH2 или TORX T20, в зависимости от модели котла).
• Ключ на 8 или 10 мм для снятия защитного кожуха.
• Пинцет с антистатическим покрытием – для работы с мелкими деталями.

Перед началом работ обязательно отключите котел от электросети и перекройте подачу газа.

В некоторых случаях ток ионизации может быть слишком слабым для прямого измерения. Тогда понадобится усилитель сигнала с коэффициентом усиления 10–100. Подойдут операционные усилители вроде LM358 или готовые модули на базе AD620. Усилитель подключается между электродом и микроамперметром, но требует стабильного питания (обычно 5–12 В от батареи или лабораторного блока).

Для проверки целостности цепи ионизации используйте мегомметр с напряжением 500 В. Он поможет выявить утечки тока через загрязнённый изолятор или трещины в керамике. Прибор подключается между электродом и корпусом котла – сопротивление должно быть не менее 10 МОм. Модели: Fluke 1507, Megger MIT210.

Если котел оборудован электронным блоком управления (ЭБУ), может потребоваться осциллограф для анализа формы сигнала. Ток ионизации в современных системах часто модулируется с частотой 50–100 Гц. Осциллограф с полосой пропускания от 1 МГц (например, Rigol DS1054Z) позволит увидеть искажения, вызванные неисправностями электрода или платы. Для подключения используйте делитель напряжения 10:1, чтобы не повредить вход прибора.

Дополнительные аксессуары:

• Термоусадочные трубки – для изоляции мест подключения щупов.
• Спирт изопропиловый (99%) – для очистки электрода от нагара.
• Лабораторный блок питания (0–30 В, 0–2 А) – для тестирования цепи под напряжением.
• Защитные очки – при работе с открытым пламенем или высоким напряжением.

Избегайте использования ацетона или воды для очистки – они могут повредить изоляцию.

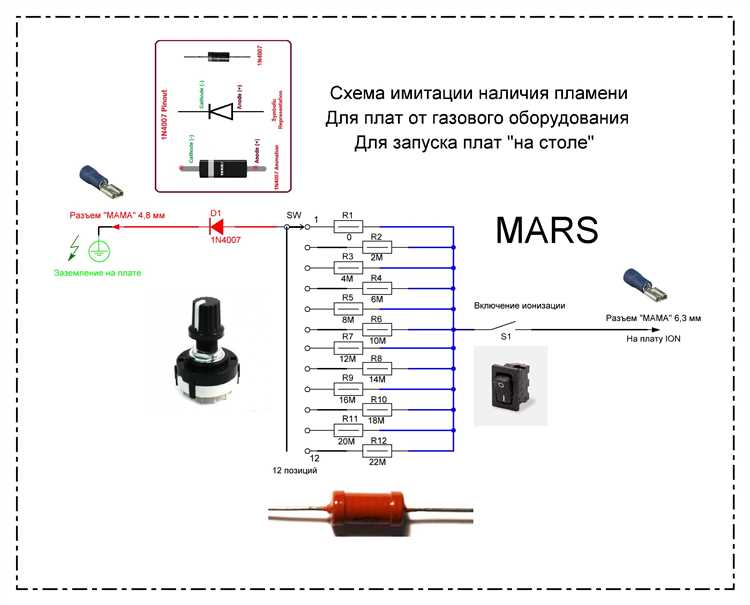

При отсутствии микроамперметра можно собрать простой самодельный тестер на базе светодиода и резистора. Схема: последовательно соедините резистор 1 МОм, светодиод (красный, 2 В) и подключите к электроду. При токе ионизации 10–50 мкА светодиод будет слабо светиться. Метод грубый, но позволяет быстро проверить наличие сигнала без сложных приборов.

Как правильно подключить мультиметр к электроду ионизации

Перед подключением убедитесь, что котел отключен от электросети. Электрод ионизации обычно расположен рядом с горелкой и подключен к блоку управления тонким проводом в изоляции. Отсоедините клемму электрода от платы, используя отвертку с изолированной ручкой, чтобы избежать короткого замыкания. Мультиметр переведите в режим измерения постоянного тока (DC) с пределом 200 мкА или 2 мА – стандартный диапазон для сигнала ионизации в бытовых котлах.

Подключите черный щуп мультиметра к массе котла (например, к винту крепления горелки или металлическому корпусу блока управления). Красный щуп соедините с отсоединенной клеммой электрода ионизации. Если провод электрода слишком короткий, используйте переходник из медного провода сечением 0,5–0,75 мм², зачистив концы на 5–7 мм. Избегайте касания щупами других токоведущих частей – это исказит показания.

После подключения включите котел и дождитесь розжига. Нормальный ток ионизации для большинства газовых котлов составляет 1–10 мкА в режиме горения. Если мультиметр показывает 0 мкА, проверьте целостность провода электрода и наличие пламени – при отсутствии горения ток не возникает. При значениях выше 20 мкА возможен пробой изоляции или загрязнение электрода, требующее очистки.

Отключите котел перед отсоединением щупов. Если требуется повторное измерение, убедитесь, что электрод остыл – нагрев может влиять на точность. Для проверки стабильности сигнала проведите серию измерений с интервалом 30 секунд, фиксируя показания. Разброс более ±2 мкА указывает на неисправность электрода или блока розжига.

Пошаговая инструкция по снятию показаний без разборки котла

Отключите котел от электросети, выдернув вилку из розетки или отключив автомат на 10–15 секунд. Это сбросит накопленные помехи в цепи ионизации, искажающие реальные показания. Для котлов с питанием 220 В используйте индикаторную отвертку, чтобы убедиться в отсутствии напряжения на клеммах платы управления.

Найдите электрод ионизации – тонкий металлический стержень с керамическим изолятором, расположенный рядом с горелкой. На его корпусе или проводе часто нанесена маркировка «ION» или «FLAME». Отсоедините провод от электрода, потянув за наконечник (не за кабель), чтобы избежать повреждения изоляции. Для фиксации используйте мультиметр в режиме измерения постоянного тока до 200 мкА (микроампер).

Подключите красный щуп мультиметра к отсоединенному проводу электрода, черный – к корпусу горелки или заземленной металлической части котла. Включите котел в режим розжига (без подачи газа) или активируйте сервисный режим, если это предусмотрено инструкцией. Запустите цикл розжига и наблюдайте за показаниями прибора: нормальный ток ионизации для большинства бытовых котлов составляет 1–10 мкА. Значения ниже 0,5 мкА указывают на загрязнение электрода или неисправность платы.

Если ток отсутствует или скачет, протрите электрод безворсовой салфеткой, смоченной в спирте (изопропиловом, 96%). Избегайте абразивов – они повреждают покрытие. Проверьте зазор между электродом и горелкой: оптимальное расстояние – 3–5 мм. При необходимости подогните электрод пассатижами с изолированными ручками, контролируя зазор щупом или штангенциркулем. Повторите измерение после корректировки.

Зафиксируйте полученные значения в журнале технического обслуживания с указанием даты, модели котла и условий измерения (температура в помещении, влажность). Сравните данные с эталонными значениями из паспорта котла: отклонение более 30% от нормы требует диагностики газового клапана или замены электрода. После завершения работ восстановите соединение провода, убедившись в надежности контакта, и запустите котел в штатном режиме для проверки стабильности горения.

Какие значения тока считаются нормальными для разных моделей

Нормальный ток ионизации зависит от конструкции горелки и типа котла. Для большинства бытовых газовых котлов с атмосферными горелками (например, Baxi Luna, Vaillant ecoTEC) допустимый диапазон составляет 1,5–4 мкА в режиме стабильного горения. У конденсационных моделей (Viessmann Vitodens, Buderus Logamax) значения выше – 3–6 мкА из-за особенностей теплообмена и состава дымовых газов. Превышение 8 мкА указывает на загрязнение электрода или некорректную работу системы розжига, а падение ниже 1 мкА – на слабую ионизацию, требующую проверки подачи газа или состояния электрода.

Для турбированных котлов (например, Ferroli Divatop) характерны более высокие значения – 4–9 мкА, что связано с принудительной подачей воздуха. При измерениях используйте мультиметр с диапазоном 0–20 мкА и проверяйте ток на прогретом котле (не менее 10 минут работы).

Как выявить неисправности по отклонениям в показаниях

Нормальный ток ионизации в газовом котле составляет 1–10 мкА при стабильном горении. Если показания опускаются ниже 0,5 мкА, это указывает на загрязнение электрода, нарушение зазора (должен быть 2–4 мм) или ухудшение качества газовоздушной смеси. При значениях выше 15 мкА проверьте наличие утечек газа, избыточного давления в магистрали или короткого замыкания в цепи электрода. Для диагностики отключите котел, очистите электрод от нагара мелкозернистой наждачной бумагой и повторно измерьте ток – если показания не вернулись в норму, замените электрод или датчик.

Пульсации тока с амплитудой более ±2 мкА свидетельствуют о нестабильной работе горелки: проверьте форсунки на засор, давление газа на входе (должно быть 13–20 мбар для природного газа) и работу вентилятора. Если ток резко падает до нуля при работающем котле, вероятна неисправность блока розжига или обрыв цепи электрода. В этом случае прозвоните провода мультиметром (сопротивление должно быть <1 Ом), а при отсутствии сигнала – замените высоковольтный кабель или блок управления.

Типичные ошибки при измерении и как их избежать

Первая и самая распространённая ошибка – неправильный выбор диапазона измерений мультиметра. Ионизационный ток в газовом котле обычно составляет 0,1–10 мкА, но многие приборы по умолчанию настроены на миллиамперы. Если не переключить мультиметр в режим микроамперметра (200 мкА или ниже), показания будут завышены или вовсе нечитаемы. Перед началом измерений проверьте предел измерений и при необходимости используйте внешний шунт для расширения диапазона.

Вторая ошибка связана с игнорированием сопротивления изоляции проводов и контактов. Даже небольшое сопротивление в 1–2 МОм на фоне высокоомной цепи ионизационного электрода (десятки мегаом) искажает результаты на 10–30%. Используйте экранированные кабели с сопротивлением изоляции не менее 100 МОм и зачищайте контакты до металлического блеска. Избегайте параллельного подключения других приборов – это создаёт дополнительные утечки тока.

Нестабильное питание – третья проблема, которую часто упускают. Ионизационный ток зависит от напряжения на электроде, и колебания даже в 0,5 В могут изменить показания на 5–15%. Подключайте мультиметр к стабилизированному источнику питания или используйте батареи с напряжением, близким к номинальному (обычно 12 В). Перед измерениями проверьте напряжение на электроде вольтметром – оно должно быть в пределах ±0,2 В от паспортного значения.

• Загрязнение электрода сажей или оксидами снижает ток на 20–50%. Очищайте электрод перед каждым измерением безворсовой тканью, смоченной в спирте, и проверяйте его целостность – трещины или сколы приводят к ложным показаниям.

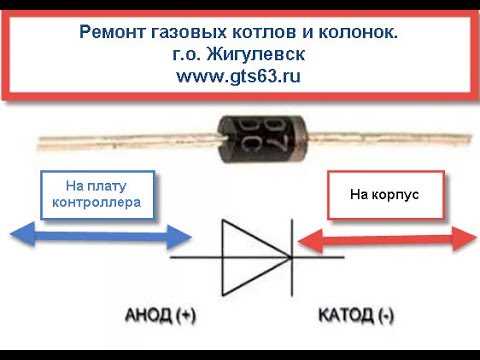

• Неправильная полярность подключения мультиметра. Ионизационный ток течёт только в одном направлении, и переполюсовка даст нулевые или отрицательные значения. Уточните схему подключения в документации котла – обычно «плюс» мультиметра подключается к электроду, а «минус» к корпусу горелки.
• Измерения при неработающем котле. Ионизационный ток появляется только при горении пламени, и попытки снять показания на холодном котле бессмысленны. Запустите котёл в штатном режиме и дождитесь стабилизации пламени (обычно 30–60 секунд).

Ещё одна ошибка – пренебрежение температурными условиями. При повышении температуры электрода на каждые 10 °C ток может увеличиваться на 2–5% из-за термоэлектронной эмиссии. Измеряйте ток только после выхода котла на рабочий режим (температура электрода 200–400 °C) и фиксируйте температуру окружающей среды – она влияет на сопротивление изоляции проводов.

Наконец, неверная интерпретация результатов. Нормальный ток ионизации для большинства бытовых котлов – 1–5 мкА, но у некоторых моделей (например, с керамическими электродами) он может быть ниже 0,5 мкА. Сравнивайте показания с паспортными данными конкретного котла. Если ток ниже нормы на 30% и более, проверьте зазор между электродом и горелкой (должен быть 3–5 мм) и давление газа – при его падении на 10% ток снижается на 15–20%.

Когда стоит заменить электрод ионизации вместо ремонта

Электрод ионизации в газовом котле служит в среднем 3–5 лет при нормальных условиях эксплуатации. Если его возраст превышает 4 года, а сопротивление изоляции упало ниже 0,5 МОм (измеряется мегаомметром на 500 В), замена целесообразна даже при отсутствии видимых дефектов. Старение керамического изолятора и окисление контактов снижают точность контроля пламени, что приводит к ложным срабатываниям системы безопасности.

При визуальном осмотре электрода обратите внимание на эрозию наконечника: если его диаметр уменьшился на 30% и более от исходного (обычно 1,5–2 мм), дальнейшая эксплуатация небезопасна. Глубокие трещины на керамике или следы пробоя указывают на необратимые повреждения диэлектрика. В таких случаях ремонт – временная мера, так как восстановление изоляционных свойств невозможно.

Частые отключения котла из-за ошибок «отсутствие пламени» при стабильном горении газа – прямой сигнал о деградации электрода. Если после очистки наконечника от нагара (абразивной пастой с зернистостью не более 400) и регулировки зазора (0,8–1,2 мм) проблема сохраняется в течение 2–3 недель, замена неизбежна. Повторяющиеся сбои свидетельствуют о необратимом изменении электрических характеристик.

Повышенное напряжение ионизации (более 10 мкА при токе розжига) при исправном блоке управления и стабильном давлении газа указывает на износ электрода. Измерения проводятся мультиметром в режиме микроамперметра при работающем котле. Если ток нестабилен или падает ниже 2 мкА при номинальной мощности, электрод теряет чувствительность и подлежит замене.

Коррозия резьбового соединения или корпуса электрода – критический дефект. Даже при незначительном окислении металла контактное сопротивление возрастает, что приводит к перегреву и разрушению изолятора. Попытки зачистки или герметизации неэффективны: через 1–2 месяца проблема возвращается. Замена на новый электрод с антикоррозийным покрытием (например, никелированный) продлит срок службы системы.

Если после замены газового клапана или модуля розжига электрод продолжает работать нестабильно, проверьте его совместимость с новыми компонентами. Некоторые котлы (особенно конденсационные) требуют электродов с повышенной термостойкостью (до 1200°C) или специфической геометрией наконечника. Использование неподходящего аналога приводит к ускоренному износу и частым аварийным отключениям.

Стоимость оригинального электрода ионизации редко превышает 15–20% от цены ремонта с выездом мастера. Если затраты на диагностику, чистку и повторные вызовы превышают 50% стоимости нового электрода, экономически выгоднее сразу установить замену. Это исключает риск внеплановых остановок котла и снижает вероятность повреждения смежных узлов из-за некорректной работы системы контроля пламени.
