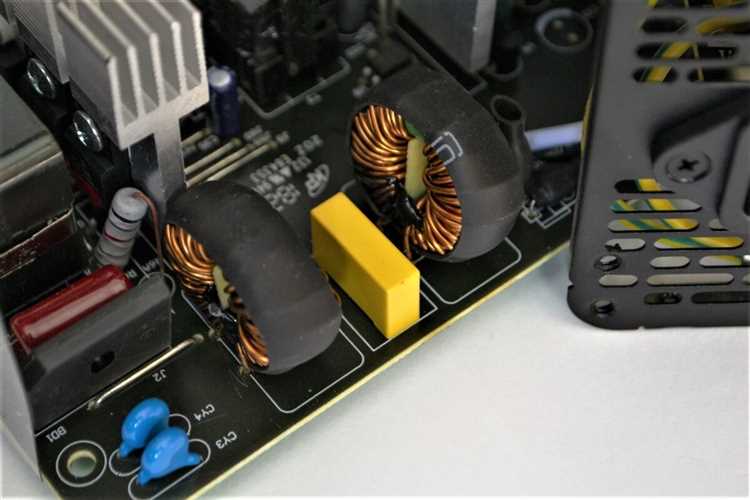

Стандартные блоки питания часто ограничены по току из-за конструктивных особенностей или защитных механизмов. Если вашему устройству требуется больше 5–10 А, а штатный БП выдаёт только 3–4 А, проблема решаема без покупки нового источника. Ключевые параметры, влияющие на силу тока: сопротивление нагрузки, стабильность напряжения и тепловые ограничения. Превышение допустимых значений приведёт к перегреву или выходу из строя компонентов, поэтому каждый шаг требует точных расчётов.
Первый этап – проверка реальной мощности блока. Многие БП маркируются как 12 В / 5 А, но фактически выдают 4,5 А при длительной нагрузке. Используйте мультиметр в режиме измерения тока, подключив его последовательно с нагрузкой. Если показания ниже заявленных на 10–15%, блок работает на пределе. В таком случае увеличение тока без модернизации схемы невозможно.
Второй шаг – замена выходных конденсаторов. Электролитические конденсаторы на выходе фильтруют пульсации и стабилизируют ток. При ёмкости ниже 1000 мкФ на 1 А тока блок не сможет обеспечить стабильную работу под нагрузкой. Установите конденсаторы с низким ESR (например, серии Nichicon UHE) и увеличьте ёмкость на 30–50%. Это снизит внутреннее сопротивление и позволит выдавать больший ток без просадок напряжения.
Четвёртый шаг – улучшение охлаждения ключевых элементов. Транзисторы и диоды в импульсных блоках питания рассеивают значительную мощность. При токе выше 6–8 А штатные радиаторы не справляются, что приводит к тепловому троттлингу. Установите дополнительный вентилятор на 120 мм с ШИМ-управлением или замените радиаторы на более эффективные (например, с тепловыми трубками). Температура ключевых элементов не должна превышать 80 °C при максимальной нагрузке.
Последний шаг – проверка защитных цепей. Многие БП оснащены схемами ограничения тока (OCP) и короткого замыкания (SCP). Если блок отключается при нагрузке выше 5 А, возможно, сработала защита. Найдите резистор датчика тока (обычно 0,01–0,1 Ом) и увеличьте его сопротивление на 20–30%. Это сместит порог срабатывания защиты, но повысит риск повреждения при перегрузке. Альтернатива – отключение OCP путём удаления соответствующего резистора, но это небезопасно и требует точной настройки.
Первым шагом измерьте выходное напряжение под нагрузкой. Подключите к блоку питания резистивную нагрузку, соответствующую его номинальной мощности (например, для БП на 500 Вт используйте нагрузку 40–60% от максимальной). С помощью мультиметра в режиме измерения постоянного напряжения (DC) замерьте напряжение на выходных клеммах: +12 В, +5 В и +3,3 В. Допустимое отклонение – не более ±5% от номинала. Если напряжение на линии +12 В падает ниже 11,4 В при нагрузке, блок питания работает на пределе или неисправен.
Оцените реальную мощность по току. Подключите амперметр последовательно с нагрузкой на каждой линии (+12 В, +5 В, +3,3 В) и зафиксируйте показания. Сравните их с паспортными данными: например, если блок заявлен на 30 А по +12 В, но при нагрузке в 25 А напряжение проседает до 11 В, его реальная мощность ниже номинальной. Для точности используйте нагрузку с известным сопротивлением (например, нихромовую спираль) и рассчитайте ток по закону Ома: I = U/R.
Проверьте пульсации напряжения осциллографом. Подключите щуп осциллографа к выходным линиям БП, установите развертку 10 мкс/дел и чувствительность 50 мВ/дел. Допустимый уровень пульсаций для +12 В – не более 120 мВ (пик-пик), для +5 В и +3,3 В – 50 мВ. Превышение этих значений указывает на неисправность фильтрующих конденсаторов или ШИМ-контроллера. Замер проводите под нагрузкой, близкой к максимальной.
Протестируйте защиту от короткого замыкания и перегрузки. Замкните выходные клеммы +12 В накоротко через амперметр и наблюдайте за реакцией БП: исправный блок должен отключиться в течение 1–3 секунд. Затем подключите нагрузку, превышающую номинальный ток на 10–15%, и проверьте, срабатывает ли защита от перегрузки. Если БП продолжает работать без отключения, его схемы защиты неисправны – модификация в таком случае опасна.
Измерьте температуру ключевых компонентов. После 15–20 минут работы под нагрузкой 70–80% от номинальной проверьте температуру радиаторов MOSFET-транзисторов и диодного моста с помощью инфракрасного термометра или термопары. Предельно допустимые значения: до 85°C для MOSFET, до 100°C для диодов. Превышение температуры на 10–15°C указывает на недостаточное охлаждение или деградацию термопасты – требуется замена перед увеличением нагрузки.
Сравните полученные данные с эталонными параметрами аналогичных моделей. Ниже приведены типовые значения для блоков питания формата ATX мощностью 500–650 Вт:
| Параметр | Номинал | Допустимое отклонение | Критическое значение |
|---|---|---|---|
| Напряжение +12 В | 12,0 В | ±5% (11,4–12,6 В) | <11,0 В |
| Напряжение +5 В | 5,0 В | ±5% (4,75–5,25 В) | <4,5 В |
| Пульсации +12 В | <120 мВ (пик-пик) | – | >150 мВ |
| Температура MOSFET | 60–70°C | – | >90°C |
Если хотя бы один из параметров выходит за критические значения, блок питания требует ремонта или замены компонентов перед попыткой увеличения силы тока.
Первым кандидатом на замену становятся выходные конденсаторы. Стандартные электролитические конденсаторы на 1000 мкФ и 16 В часто ограничивают ток из-за эквивалентного последовательного сопротивления (ESR). Замените их на низкоимпедансные модели с ESR ниже 0,1 Ом, например, серии Nichicon PM или Panasonic FR. Для блоков питания мощностью свыше 50 Вт увеличьте ёмкость до 2200–4700 мкФ, сохраняя рабочее напряжение на 20–30% выше выходного. Параллельное подключение двух конденсаторов снизит ESR вдвое, улучшая отклик на импульсные нагрузки.
Трансформатор – второй ключевой элемент. Если обмотки рассчитаны на ток ниже требуемого, замените его на модель с большим сечением провода и повышенной плотностью тока. Для расчёта используйте формулу: S = I / (2–3 А/мм²), где S – сечение провода в мм², I – желаемый ток. Например, для 10 А потребуется провод сечением не менее 3,3–5 мм². Убедитесь, что сердечник трансформатора не входит в насыщение при новом токе – проверьте индукцию по формуле B = (U × 10⁸) / (4,44 × f × N × S), где U – напряжение, f – частота, N – число витков, S – площадь сердечника.
Замените выпрямительные диоды на более мощные. Шоттки-диоды с током 10–20 А и обратным напряжением на 30% выше выходного (например, SB560 или MBR2045CT) снизят потери на 0,3–0,5 В по сравнению с обычными кремниевыми. Для двухполупериодных схем используйте сборки с общим катодом или анодом, чтобы уменьшить паразитную индуктивность. При токах свыше 15 А рассмотрите параллельное включение диодов с выравнивающими резисторами по 0,1–0,5 Ом.
Стабилизатор напряжения или ШИМ-контроллер часто становятся узким местом. Линейные стабилизаторы (например, LM7805) замените на импульсные модули с внешними MOSFET-транзисторами, такие как LM2596 или XL4015, поддерживающие токи до 5 А без дополнительного охлаждения. Для ШИМ-контроллеров проверьте максимальный ток драйвера – если он ниже 1 А, установите внешний драйвер (например, IR2110) или полевой транзистор с меньшим зарядом затвора (IRFZ44N вместо IRF540N).
Не забудьте о дорожках печатной платы. При токах выше 5 А их ширина должна быть не менее 2,5 мм на каждый ампер (для меди толщиной 35 мкм). Утолстите дорожки припоем или установите дополнительные перемычки из провода сечением 1–2 мм². В местах пайки компонентов используйте термопады или увеличьте площадь контактных площадок, чтобы снизить локальный нагрев. Для блоков питания с током свыше 20 А рассмотрите переход на двухслойную плату с заполнением медью.

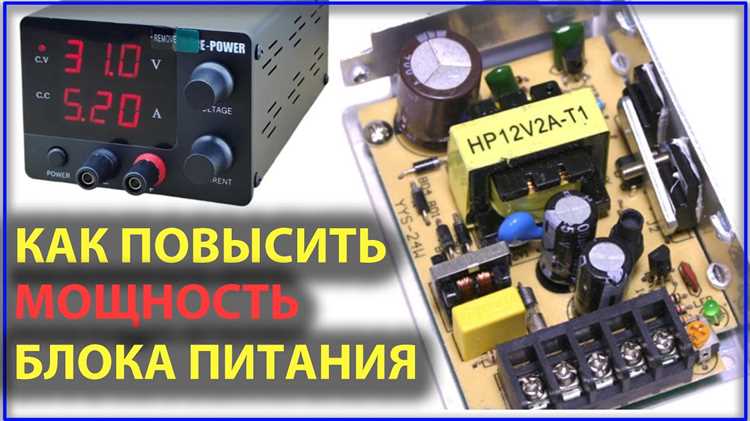

Первый шаг – определение требуемой емкости конденсаторов. Для сглаживания пульсаций при увеличении тока нагрузки используйте электролитические конденсаторы с низким ESR (эквивалентным последовательным сопротивлением). Например, для блока питания на 12 В с током 10 А минимальная емкость входного конденсатора должна составлять 2200–4700 мкФ на каждые 1 А тока. При выборе учитывайте рабочее напряжение: оно должно превышать номинальное на 20–30% (для 12 В – не менее 16 В).
Дроссели подбираются по индуктивности и току насыщения. Для импульсных источников питания индуктивность дросселя рассчитывается по формуле: L = (Vin — Vout) / (ΔI × f), где Vin – входное напряжение, Vout – выходное, ΔI – допустимый ток пульсаций (обычно 20–30% от максимального тока), f – частота преобразования. Для тока 10 А выбирайте дроссели с током насыщения не менее 12–15 А и индуктивностью 10–100 мкГн в зависимости от частоты (чем выше частота, тем меньше индуктивность).
Тип конденсаторов зависит от места установки. На входе блока питания используйте низкоимпедансные алюминиевые электролиты (например, серии Nichicon UHE или Panasonic FR), а на выходе – танталовые или керамические конденсаторы для высокочастотных пульсаций. Керамические конденсаторы (X7R, X5R) с емкостью 10–100 мкФ и напряжением 25–50 В эффективно подавляют высокочастотные помехи, но их емкость снижается при росте напряжения – учитывайте это при выборе номинала.
При параллельном включении конденсаторов суммируйте их емкости, но следите за распределением тока. Для равномерной нагрузки используйте конденсаторы одного типа и номинала, иначе один из них будет перегреваться. Дроссели в параллель включать не рекомендуется из-за возможного резонанса – лучше выбирать один дроссель с запасом по току. Если требуется снизить габариты, используйте дроссели с сердечником из порошкового железа или аморфного сплава, которые обеспечивают высокую индуктивность при малых размерах.
Температурный режим критичен для долговечности компонентов. Электролитические конденсаторы теряют емкость при нагреве: при 85°C срок службы сокращается вдвое по сравнению с 20°C. Дроссели с ферритовыми сердечниками теряют индуктивность при перегреве выше 100°C – выбирайте модели с температурным классом не ниже 125°C. Для охлаждения используйте радиаторы или принудительную вентиляцию, если мощность превышает 50 Вт.
Проверка параметров после установки обязательна. Измерьте пульсации выходного напряжения осциллографом: при токе нагрузки они не должны превышать 50–100 мВ. Если пульсации выше, увеличьте емкость выходных конденсаторов или добавьте LC-фильтр с дросселем 1–10 мкГн и конденсатором 100–470 мкФ. Для дросселей проверьте ток насыщения – при превышении номинала индуктивность резко падает, что приводит к росту пульсаций и перегреву.

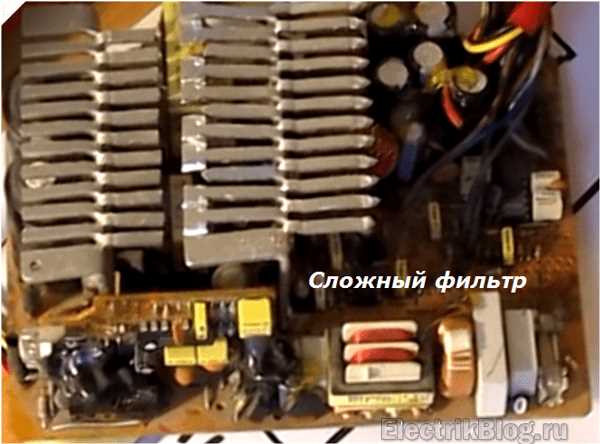

Резисторы обратной связи в импульсных блоках питания (ИБП) формируют делитель напряжения, определяющий выходное напряжение. При увеличении тока нагрузки стандартные номиналы (например, 10 кОм и 1 кОм для делителя 12 В) могут привести к нестабильности из-за паразитных падений напряжения на дорожках печатной платы или внутренних сопротивлениях компонентов. Даже 0,1 Ом дополнительного сопротивления в цепи обратной связи смещает выходное напряжение на 1–2% при токе 10 А, что критично для чувствительных нагрузок.
Типовые схемы ИБП рассчитаны на номинальные токи, указанные в даташите контроллера. Например, для микросхемы TL494 или UC3843 делитель обратной связи оптимизирован под ток до 5 А. При попытке выжать 15–20 А без перерасчёта резисторов коэффициент усиления контура обратной связи меняется, что приводит к:
Ключевой параметр – коэффициент передачи делителя (K = R2 / (R1 + R2)). Для контроллеров с опорным напряжением 2,5 В (например, LM2596) при выходном напряжении 12 В K ≈ 0,208. Если увеличить ток нагрузки в 3 раза, требуется скорректировать K, чтобы компенсировать падение напряжения на ESR конденсаторов и дросселя. Практика показывает, что при токе 20 А и ESR дросселя 0,05 Ом падение составит 1 В – делитель нужно пересчитать на 13 В вместо 12 В.
Неправильный подбор резисторов обратной связи также влияет на запас по фазе контура регулирования. В типовых схемах запас составляет 45–60°, но при увеличении тока нагрузки без корректировки номиналов он может снизиться до 20–30°, что вызывает колебания выходного напряжения. Для проверки используйте осциллограф: подавайте ступенчатую нагрузку (например, с 5 А до 15 А) и наблюдайте за переходным процессом. Если амплитуда выбросов превышает 10% от номинала, требуется перерасчёт.
Материал резисторов играет роль при высоких токах. Металлоплёночные резисторы (например, Yageo MFR-25) имеют температурный коэффициент сопротивления (ТКС) ±50 ppm/°C, а углеродные – ±300 ppm/°C. При нагреве до 80°C сопротивление углеродного резистора 1 кОм изменится на 24 Ом, что сместит выходное напряжение на 0,24 В. Для стабильности используйте резисторы с ТКС ≤100 ppm/°C и мощностью рассеивания не менее 0,5 Вт.
Пример расчёта для ИБП на IR2153 с выходным напряжением 24 В и током 15 А:
Перерасчёт резисторов обратной связи также необходим при замене ключевых элементов схемы. Например, замена диода Шоттки SB560 на MBR20200CT снижает падение напряжения с 0,5 В до 0,3 В при 20 А. Это требует уменьшения R2 на 5–10% для сохранения стабильности выходного напряжения. Аналогично, при замене дросселя на модель с меньшим ESR (например, с 0,1 Ом на 0,03 Ом) нужно скорректировать делитель, чтобы избежать перенапряжения.
Игнорирование перерасчёта приводит к ускоренной деградации компонентов. При повышенных пульсациях электролитические конденсаторы теряют ёмкость на 20–30% за 1000 часов работы вместо 5000 часов по даташиту. MOSFET-транзисторы (например, IRFZ44N) перегреваются из-за увеличенных динамических потерь, так как время переключения растёт с 50 нс до 150 нс. Для проверки используйте тепловизор: температура ключей не должна превышать 100°C при максимальном токе.

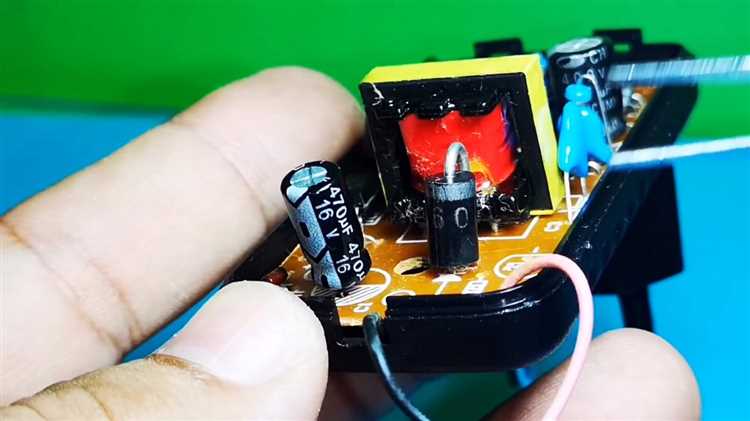

Для импульсных стабилизаторов критически важен выбор силового ключа. Если в схеме используется MOSFET IRFZ44N, его предельный ток 49 А на практике ограничен тепловыми потерями. При токе свыше 10 А замените его на IRLB8743 (150 А, RDS(on) = 1,7 мОм) или аналоги с низким сопротивлением канала. Убедитесь, что драйвер затвора (например, TC4420) способен выдавать ток не менее 2 А для быстрого переключения – это снизит динамические потери.
Увеличение ёмкости выходных конденсаторов компенсирует пульсации при высоких токах. В импульсных схемах замените стандартные электролиты 1000 мкФ × 25 В на низкоимпедансные модели (Nichicon UHE, 3300 мкФ × 35 В) или танталовые конденсаторы с ESR < 50 мОм. Для линейных стабилизаторов добавьте параллельно выходу керамический конденсатор 10 мкФ (X7R) – это подавит высокочастотные помехи, возникающие при резких изменениях нагрузки.
Модификация цепи обратной связи требует точного расчёта коэффициента усиления. В схемах с операционными усилителями (например, TL431) увеличьте ток через делитель до 5–10 мА, уменьшив сопротивления R1 и R2 в 5–10 раз. Это снизит влияние шумов и повысит скорость реакции на изменения тока. Для компенсации фазового сдвига добавьте корректирующую цепь: конденсатор 10–100 нФ между выходом ОУ и его инвертирующим входом.
Теплоотвод – обязательное условие при работе с токами свыше 3 А. Для линейных стабилизаторов используйте радиаторы с термическим сопротивлением не более 1,5 °C/Вт (например, алюминиевый профиль 100×100×30 мм). В импульсных схемах установите MOSFET на радиатор через термопасту КПТ-8 и изолирующую прокладку (слюда или силиконовая подложка). При токе >15 А рассмотрите активное охлаждение: вентилятор 12 В с ШИМ-регулировкой по температуре (датчик NTC 10 кОм).
Замените стандартные диоды выпрямителя на сверхбыстрые или диоды Шоттки. Для тока 10 А подойдёт MBR2045CT (2×10 А, 45 В), для 20 А – STTH200L06TV1 (200 А, 600 В). В импульсных стабилизаторах используйте синхронное выпрямление: вместо диода установите второй MOSFET (например, IRLR8743) с драйвером, управляемым тем же контроллером. Это снизит потери на 20–30% при токе >5 А.
Переработайте печатную плату для минимизации паразитных индуктивностей. Ширина дорожек должна соответствовать току: 1 мм на 1 А для меди 35 мкм. При токе >10 А используйте параллельные дорожки или медную фольгу толщиной 70 мкм. Размещайте силовые компоненты (MOSFET, диоды, дроссели) максимально близко друг к другу, а цепи обратной связи – вдали от источников помех. Для дросселей выбирайте сердечники с высокой индукцией насыщения (например, порошковое железо -26 или аморфный сплав) и обмотку из литцендрата для снижения скин-эффекта.
После модификации проведите нагрузочное тестирование с электронной нагрузкой (например, Maynuo M98). Измерьте пульсации напряжения осциллографом (щуп ×10, полоса 100 МГц) при токе 80% от максимального. Допустимый уровень пульсаций – не более 50 мВpp для аналоговых схем и 100 мВpp для цифровых. При превышении этих значений увеличьте ёмкость выходных конденсаторов или добавьте LC-фильтр (дроссель 10 мкГн + конденсатор 100 мкФ).
