Натяжитель цепи – критически важный компонент для велосипедов с одной передачей или планетарными втулками, где отсутствует переключатель скоростей. Его установка предотвращает провисание цепи, снижает риск её соскакивания и продлевает срок службы трансмиссии. Оптимальное натяжение цепи – 10–15 мм прогиба при нажатии пальцем на середину верхней ветви. Превышение этого значения приводит к ускоренному износу звезд и роликов, а недостаток – к повышенной нагрузке на подшипники.
Для работы потребуются: шестигранники (4–6 мм), отвертка с плоским шлицем, динамометрический ключ (момент затяжки болтов крепления – 4–6 Н·м), новый натяжитель с роликом (диаметр ролика должен соответствовать ширине цепи: 1/8″ для односкоростных систем, 3/32″ для многоскоростных). Перед установкой проверьте совместимость натяжителя с рамой – расстояние от оси задней втулки до точки крепления должно составлять 35–45 мм. На рамах с горизонтальными дропаутами натяжитель не нужен, так как натяжение регулируется смещением втулки.
Начните с демонтажа старой цепи, если она изношена (допустимый износ – не более 0,75% удлинения). Очистите дропауты и посадочное место натяжителя от грязи и остатков смазки. Установите натяжитель на нижнее перо рамы, зафиксировав его болтом с шайбой. Ролик должен располагаться строго параллельно звездам, а расстояние от него до цепи – 2–3 мм. При затяжке болта контролируйте положение натяжителя: смещение ролика в сторону приведет к неравномерному износу цепи.
После установки наденьте цепь, пропустив её через ролик натяжителя. Проверьте натяжение, вращая педали вручную – цепь не должна провисать или задевать перья рамы. Если прогиб превышает норму, ослабьте крепежный болт и отрегулируйте положение натяжителя, смещая его вдоль дропаута. Затяните болт динамометрическим ключом, избегая перетяжки. Для систем с планетарными втулками дополнительно проверьте работу переключателя передач – натяжитель не должен мешать его движению.
Завершите установку смазкой ролика и цепи. Используйте консистентную смазку для подшипников ролика и тефлоновую или восковую – для цепи. После 50–100 км пробега повторно проверьте натяжение и затяжку крепежа. Если натяжитель издает посторонние звуки, разберите ролик, очистите подшипники и замените смазку. При правильной установке ресурс натяжителя составляет 5–7 тыс. км, после чего требуется замена ролика или всего узла.
Как выбрать подходящий натяжитель цепи для вашей модели велосипеда
Первым шагом определите тип трансмиссии вашего велосипеда. Натяжители цепи различаются для односкоростных и многоскоростных систем. Для синглспидов подходят простые механические натяжители с пружинным механизмом, например, Shimano CT-S500 или Origin8 Tracker. В многоскоростных системах (8–12 скоростей) требуются натяжители с регулируемым положением ролика, совместимые с переключателями, такие как Shimano RD-M591 или SRAM X7. Проверьте ширину цепи: натяжители для 1/8″ цепей не подойдут для 3/32″.
Учитывайте материал и конструкцию рамы. На велосипедах с горизонтальными дропаутами (например, трековые или фиксы) можно обойтись без натяжителя, но если рама имеет вертикальные дропауты или короткую базу, потребуется устройство с высоким натяжением. Для алюминиевых и стальных рам подойдут стандартные модели, а для карбоновых – выбирайте облегченные варианты с титановыми болтами, например, KMC Z51RB. Избегайте натяжителей с чрезмерным усилием натяжения на хрупких рамах – это может привести к деформации.
Обратите внимание на совместимость с существующими компонентами. Если у вас установлен задний переключатель с короткой лапкой (например, Shimano Tourney), выбирайте натяжитель с аналогичной геометрией. Для велосипедов с планетарными втулками (например, Shimano Nexus или SRAM i-Motion) нужны специализированные натяжители, такие как Shimano SG-C6001, рассчитанные на повышенные нагрузки. Проверьте диаметр оси втулки: большинство натяжителей совместимы с осями 10 мм, но для толстых осей (14–15 мм) потребуются адаптеры.
Рассмотрите условия эксплуатации. Для городских велосипедов и прогулочных моделей достаточно базовых натяжителей с пластиковыми роликами, например, BBB BTL-32. Для горных велосипедов и велокроссов выбирайте устройства с усиленными роликами из закаленной стали (Shimano Deore RD-M6000) или керамическими подшипниками (OneUp RAD Cage). Если вы катаетесь в грязи или песке, отдайте предпочтение натяжителям с герметичными подшипниками и антикоррозийным покрытием. Для экстремальных дисциплин (даунхилл, фрирайд) ищите модели с увеличенным ходом лапки и защитой от ударов.
Перед покупкой измерьте свободное пространство на раме. Стандартные натяжители требуют 30–50 мм зазора между осью втулки и пером рамы. Если места недостаточно, выбирайте компактные модели, такие как Third Eye Chain Watcher, или натяжители с боковым креплением (Problem Solvers Chain Tensioner). Убедитесь, что выбранный натяжитель не мешает работе тормозной системы – особенно это критично для дисковых тормозов с роторами диаметром 160 мм и более. Для велосипедов с планетарными тормозами проверьте совместимость с креплением натяжителя к дропауту.
Необходимые инструменты и материалы для установки натяжителя
Для установки натяжителя цепи потребуются инструменты, соответствующие типу крепления и конструкции велосипеда. Базовый набор включает:
- Шестигранники (4, 5, 6 мм) – для болтов крепления натяжителя и регулировки положения.
- Набор торцевых ключей (8, 10 мм) – если натяжитель фиксируется гайками.
- Отвёртка с плоским или крестовым шлицем – для моделей с винтовыми зажимами.
- Ключ для цепи (выжимка) – при необходимости укоротить или заменить цепь.
- Динамометрический ключ – для затяжки болтов с указанным моментом (обычно 5–8 Н·м).
- Пассатижи – для фиксации пружинных элементов или обжимки тросиков.
- Смазка для цепи (тефлоновая или силиконовая) – обработка роликов натяжителя перед установкой.
Материалы зависят от выбранного типа натяжителя: механические требуют только самого устройства и крепёжных элементов (болты, гайки), входящих в комплект. Для гидравлических или пружинных моделей дополнительно понадобятся силиконовая смазка для уплотнителей и резьбовой фиксатор (например, Loctite 243) – предотвращает самопроизвольное ослабление крепежа. При установке на раму из карбона используйте алюминиевые или титановые болты вместо стальных, чтобы избежать коррозии и повреждения волокон. Проверьте совместимость натяжителя с длиной цепи и количеством скоростей: для 1x систем подходят модели с широким роликом (11–12 зубьев), для многоскоростных – узкие (9–10 зубьев).
Подготовка велосипеда: снятие старой цепи и очистка места установки
Перед установкой натяжителя цепи демонтируйте старую цепь. Для этого используйте выжимку цепи или специальный инструмент для размыкания замка, если он предусмотрен конструкцией. Расположите звено цепи в пазу выжимки и вращайте рукоятку по часовой стрелке, пока пин не выйдет из внешней пластины. Если цепь без замка, повторите процедуру для второго звена. Избегайте чрезмерного усилия – пин должен выходить плавно, без перекосов, чтобы не повредить пластины.
После снятия цепи осмотрите кассету, переключатели и ролики натяжителя (если они уже установлены). Удалите застрявшие фрагменты старой смазки, грязь и металлическую стружку с помощью жёсткой щётки или ветоши, смоченной в обезжиривателе (например, уайт-спирите или специализированном средстве для велосипедов). Особое внимание уделите зубьям звёзд – скопления грязи в пазах снижают эффективность переключения передач и ускоряют износ новой цепи.
Проверьте состояние роликов заднего переключателя. Если на них заметны глубокие борозды, трещины или люфт в подшипниках, замените их до установки натяжителя. Для очистки роликов используйте тонкую отвёртку или зубочистку, чтобы удалить затвердевшую смазку из канавок. Протрите оси роликов сухой тряпкой и нанесите каплю лёгкого масла (например, Finish Line Dry) для предотвращения коррозии.
Оцените износ кассеты и системы шатунов. Если зубья звёзд заострённые или имеют форму «акульего плавника», цепь будет проскальзывать даже с новым натяжителем. Для проверки используйте штангенциркуль: измерьте длину 10 звеньев новой цепи (должно быть 127 мм) и сравните с аналогичным участком старой. Разница более 1 мм указывает на критический износ, требующий замены трансмиссии.
Закончите подготовку обезжириванием всех контактных поверхностей: рамки переключателя, крепёжных болтов натяжителя и посадочных мест на раме. Используйте безворсовую салфетку, чтобы избежать попадания волокон в механизмы. Дайте деталям высохнуть 5–10 минут перед установкой натяжителя – остатки растворителя могут разъесть пластиковые элементы или снизить адгезию смазки.
Правильное позиционирование натяжителя на раме велосипеда
Оптимальное расположение натяжителя зависит от типа рамы и конструкции трансмиссии. Для жестких рам без амортизаторов натяжитель крепится на нижней трубе ближе к каретке, на расстоянии 10–15 см от оси шатунов. Это обеспечивает равномерное натяжение цепи без перекосов при педалировании. На двухподвесах с коротким задним треугольником смещайте точку крепления к заднему дропауту, чтобы избежать контакта с маятником при сжатии подвески.
Угол установки натяжителя критичен для долговечности цепи и звезд. Идеальный угол между осью ролика и цепью – 90–110 градусов. При меньшем угле увеличивается трение, при большем – снижается эффективность натяжения. Используйте транспортир или шаблон для точной настройки. На велосипедах с планетарной втулкой допустим угол до 120 градусов из-за меньшего хода цепи.
Расстояние от ролика натяжителя до цепи должно составлять 1–2 мм в ненагруженном состоянии. Превышение этого значения приводит к провисанию цепи на неровностях, а меньший зазор вызывает избыточное трение. Регулируйте положение с помощью эксцентриковых креплений или подкладок под кронштейн. Для проверки нажмите на цепь в средней точке между звездами – прогиб не должен превышать 10 мм.
На рамах из алюминия или стали избегайте крепления натяжителя к тонкостенным трубам. Используйте усиливающие косынки или специальные кронштейны, распределяющие нагрузку. Для карбоновых рам применяйте только фирменные крепежные элементы с резиновыми прокладками, предотвращающими вибрации. Затягивайте болты с моментом 4–6 Н·м, чтобы исключить деформацию трубы.
При установке на велосипедах с переключателем скоростей учитывайте положение натяжителя относительно заднего переключателя. Ролик натяжителя должен находиться на 5–7 мм ниже линии цепи между кассетой и переключателем. Это предотвращает задевание цепи за рамку переключателя при переключении на малые звезды. На односкоростных велосипедах допустимо смещение ролика на 3–5 мм выше линии цепи для компенсации растяжения.
Для велосипедов с горизонтальными дропаутами натяжитель устанавливайте на перьях рамы, а не на подседельной трубе. Это позволяет сохранить возможность регулировки натяжения цепи при смещении заднего колеса. Крепежное отверстие должно находиться на расстоянии 30–40 мм от оси задней втулки. Используйте болты М6 с контргайками для предотвращения самопроизвольного ослабления.
На велосипедах с внутренним зацеплением (например, Pinion) натяжитель монтируется на специальном кронштейне, идущем в комплекте с трансмиссией. Располагайте его строго по центру между ведущей и ведомой звездами, соблюдая зазор 2–3 мм до цепи. Проверяйте совместимость крепежа с рамой – некоторые производители используют нестандартные посадочные места.
После установки прокрутите педали вручную, имитируя нагрузку. Цепь должна плавно перемещаться по ролику без заеданий и скачков. При обнаружении неравномерного хода отрегулируйте положение натяжителя по вертикали или горизонтали. На велосипедах с электроприводом дополнительно проверьте отсутствие контакта цепи с мотор-блоком при максимальном сжатии подвески.
Крепление натяжителя цепи к дропаутам или перьям рамы
Выбор точки крепления зависит от конструкции рамы и типа натяжителя. Для жестких дропаутов (12×142 мм или 10×120 мм) используйте болтовые крепления с резьбовыми втулками, идущими в комплекте. На алюминиевых рамах проверьте совместимость диаметра отверстий – стандартные варианты: 5 мм, 6 мм или 8 мм. Если дропауты не имеют резьбы, применяйте зажимные хомуты с резиновыми прокладками, чтобы избежать повреждения покрытия.
При установке на перья заднего треугольника учитывайте угол наклона цепи. Натяжитель должен располагаться на расстоянии 50–70 мм от оси каретки, чтобы ролик не задевал кассету при переключении на малые звезды. Для карбоновых рам используйте только фирменные крепежи с силиконовыми демпферами – металлические хомуты без прокладок могут вызвать микротрещины при вибрации.
Затягивайте крепежные болты динамометрическим ключом: для алюминия – 4–5 Н·м, для стали – 6–7 Н·м, для карбона – не более 3 Н·м. Перетяжка приводит к деформации дропаутов или растрескиванию композитных материалов. После фиксации проверьте параллельность ролика натяжителя плоскости цепи – отклонение более 2° вызывает повышенный износ зубьев и шум при езде.
На двухподвесах с горизонтальными дропаутами (например, велосипеды с амортизатором типа Horst Link) крепите натяжитель к нижнему перу, а не к подвижному дропауту. Это предотвратит изменение натяжения цепи при работе подвески. Для моделей с коротким задним пером (менее 400 мм) выбирайте компактные натяжители с регулируемым вылетом ролика, чтобы избежать контакта с шиной на неровностях.
После установки прокрутите педали вручную, имитируя переключение передач. Убедитесь, что цепь не провисает на малых звездах и не натягивается чрезмерно на больших. При необходимости отрегулируйте положение натяжителя, смещая его вдоль перьев или изменяя угол крепления. На велосипедах с планетарной втулкой оставляйте запас хода цепи 2–3 мм для компенсации температурного расширения.
Установка и регулировка ролика натяжителя для оптимального натяжения
Ролик натяжителя – ключевой элемент, обеспечивающий стабильное натяжение цепи при переключении передач или езде по неровностям. Его правильная установка предотвращает проскакивание цепи, износ звезд и преждевременный выход из строя трансмиссии. Начните с выбора ролика, соответствующего модели натяжителя: стандартные диаметры – 11–13 зубьев, материал – нейлон или алюминий с подшипниками закрытого типа (например, Shimano или SRAM). Перед монтажом очистите посадочное место от грязи и старой смазки.
Установите ролик на ось натяжителя, соблюдая направление вращения. На большинстве моделей стрелка на корпусе ролика указывает направление движения цепи. Если стрелки нет, ориентируйтесь по зубьям: они должны быть наклонены в сторону вращения. Затяните крепежный болт с моментом 3–5 Н·м (для алюминиевых роликов) или 2–3 Н·м (для пластиковых). Превышение усилия приведет к деформации оси или разрушению подшипника.
Проверьте свободное вращение ролика после установки. Он должен крутиться без заеданий и люфта. Если обнаружены посторонние звуки или сопротивление, разберите узел и замените подшипники или ролик целиком. Для смазки используйте консистентную смазку (например, Finish Line Premium) – наносите тонким слоем на подшипники, избегая попадания на зубья.
Регулировка натяжения начинается с положения натяжителя. Ослабьте фиксирующий болт на раме или дропауте, чтобы натяжитель мог свободно перемещаться. Переключите цепь на самую маленькую звезду кассеты и самую большую переднюю. Цепь должна провисать на 5–10 мм при нажатии пальцем в средней части между роликом и звездой. Если провисание больше, подтяните натяжитель, смещая его в сторону заднего колеса.
Для точной настройки используйте динамометрический ключ или специальный инструмент для измерения натяжения (например, Park Tool CT-3.3). Оптимальное усилие натяжения цепи – 5–7 кгс для односкоростных велосипедов и 3–5 кгс для многоскоростных. Натяжитель должен находиться под углом 90–110° относительно цепи в рабочем положении. Угол меньше 90° увеличивает нагрузку на подшипники ролика, больше 110° – снижает эффективность натяжения.
После регулировки затяните фиксирующий болт натяжителя с моментом 8–10 Н·м. Проверьте работу трансмиссии на всех передачах: цепь не должна соскакивать или задевать рамку переключателя. Если натяжение нестабильно, осмотрите пружину натяжителя – она должна быть целой и не растянутой. При необходимости замените пружину или весь натяжитель.
Обслуживайте ролик каждые 500–1000 км: очищайте от грязи щеткой с жесткой щетиной, смазывайте подшипники и проверяйте износ зубьев. Критический износ – когда зубья сточены более чем на 1 мм или имеют сколы. В этом случае замените ролик, даже если подшипники исправны. Для продления срока службы избегайте езды по песку и грязи без защиты трансмиссии.

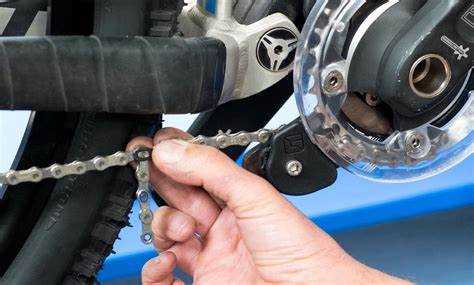

Проверка совместимости цепи с новым натяжителем и её монтаж
Перед установкой натяжителя измерьте ширину цепи и сравните её с параметрами устройства. Стандартные односкоростные цепи имеют ширину 2,4–3,3 мм, а узкие многоскоростные – 5,2–6,6 мм. Натяжители рассчитаны на конкретный диапазон: например, модели для односкоростных систем не подойдут к 10–12-скоростным цепям из-за разницы в профиле роликов. Проверьте маркировку натяжителя – производители указывают совместимость с числом скоростей (например, «1×12» или «1–3 speed»).
Оцените длину цепи. Натяжитель требует запаса в 1–2 звена для корректной работы, иначе при максимальном натяжении он не сможет компенсировать провисание. Измерьте расстояние между осями звёзд в крайних положениях переключателя (если есть) и добавьте 2–3 звена. Для односкоростных систем формула проще: цепь должна быть натянута без провисания при установке на самые малые звёзды.
Убедитесь, что ролики натяжителя соответствуют типу цепи. Полимерные ролики подходят для сухих условий и лёгких нагрузок, металлические – для грязи и агрессивной езды. Диаметр ролика влияет на угол изгиба цепи: слишком маленький (менее 11 зубьев) увеличивает износ, большой (15+ зубьев) снижает эффективность натяжения. Для 1x систем оптимален ролик 12–14 зубьев.
Подготовьте цепь к монтажу:
- Очистите звенья от старой смазки и грязи – используйте обезжириватель и щётку с жёсткой щетиной.
- Проверьте износ цепи штангенциркулем: растяжение свыше 0,75% (для 11–12-скоростных) или 1% (для остальных) требует замены.
- Смажьте цепь перед установкой – нанесите тонкий слой смазки на внутренние пластины и ролики, избегая попадания на внешние поверхности.
Установите натяжитель на раму, следуя инструкции производителя. Закрепите его так, чтобы ролик находился на 2–3 мм ниже линии цепи в натянутом состоянии – это предотвратит «подпрыгивание» цепи при ударах. Для регулировки используйте эксцентриковые крепления или винтовые механизмы: затяните фиксирующий болт, оставив небольшой люфт для подстройки.
Наденьте цепь на звёзды, пропустив её через ролик натяжителя. Убедитесь, что направление вращения ролика совпадает с движением цепи – обратное вращение ускорит износ. Для односкоростных систем цепь должна быть натянута без провисания, но не чрезмерно: при нажатии пальцем на середину пролёта прогиб должен составлять 5–10 мм. В многоскоростных системах натяжитель компенсирует разницу автоматически.
Проверьте работу системы под нагрузкой. Покрутите педали назад, наблюдая за поведением цепи: она не должна соскакивать, заклинивать или издавать посторонние звуки. Отрегулируйте натяжение винтом натяжителя, если цепь провисает или перетянута. После 50–100 км пробега повторно проверьте затяжку креплений и при необходимости подкорректируйте положение ролика.
