Подсветка телевизора – один из ключевых компонентов, влияющих на качество изображения. Если экран тускнеет, появляются пятна или неравномерная яркость, проблема часто кроется именно в ней. Проверить работоспособность подсветки можно без сервисного центра, используя доступные методы. Для этого понадобятся фонарик, темная комната и внимательность.
Первый признак неисправности подсветки – экран работает, но изображение едва различимо. Включите телевизор и направьте на него фонарик под углом 45 градусов. Если на темном фоне проступают контуры картинки или меню, подсветка вышла из строя. Этот метод эффективен для LED- и OLED-панелей, но не подходит для плазменных телевизоров.
Для проверки равномерности подсветки запустите тестовое изображение с однотонным белым или серым фоном. На экране не должно быть темных пятен, полос или градиентов. Если дефекты заметны, проблема может быть в неисправных светодиодах или драйвере подсветки. В случае локальных затемнений попробуйте слегка постучать по рамке телевизора – иногда это временно восстанавливает контакт.
Еще один способ – проверка через настройки яркости. Установите максимальное значение и наблюдайте за экраном. Если яркость не меняется или появляются артефакты, подсветка работает некорректно. На телевизорах с функцией HDR включите соответствующий режим: при исправной подсветке контрастность должна резко возрасти. Если изменений нет, проблема в аппаратной части.
Не пытайтесь разбирать телевизор самостоятельно, если нет опыта. Даже при успешной диагностике замена светодиодов или инвертора требует специальных инструментов и навыков. Если проверка выявила неисправность, обратитесь в сервисный центр – ремонт подсветки обойдется дешевле покупки нового устройства.
Как определить неисправность подсветки по внешним признакам
Мигание или мерцание экрана – второй характерный симптом. Если телевизор включается, но изображение периодически гаснет или начинает пульсировать, проблема кроется в нестабильной работе драйвера подсветки или перегоревших светодиодах. Частота мерцания может варьироваться от едва заметной до нескольких раз в секунду. Для проверки направьте на экран камеру смартфона: на снимках или видео будут видны темные полосы, если подсветка работает некорректно.
Полное отсутствие изображения при работающем звуке – третий явный признак. Если при включении телевизора слышен звук, но экран остается черным, подсветка не функционирует. Чтобы подтвердить диагноз, возьмите фонарик и направьте его под углом к экрану: при исправной матрице на темном фоне проступят контуры изображения. В случае с OLED-панелями этот метод не сработает – там подсветка отсутствует, и проблема будет в самой матрице.
Изменение яркости при регулировке – четвертый сигнал. Если при попытке увеличить яркость через меню экран остается тусклым или не реагирует на настройки, вероятно, вышел из строя инвертор или драйвер подсветки. В некоторых случаях яркость может самопроизвольно падать через несколько минут после включения – это указывает на перегрев компонентов или деградацию светодиодов. Для точной диагностики отключите энергосберегающие функции и проверьте настройки в сервисном меню.
Какие инструменты понадобятся для диагностики подсветки
Первое, что потребуется – фонарик с регулируемой яркостью или светодиодный фонарь на 100–300 люмен. Направленный свет поможет выявить неработающие зоны LED-лент или локальные дефекты матрицы. Избегайте мощных фонарей: избыточная яркость создаст блики, затрудняющие анализ.
Для проверки напряжения на шлейфах подсветки нужен мультиметр с диапазоном измерения постоянного напряжения до 50 В. Модели с автоматическим выбором диапазона (например, Fluke 17B или UNI-T UT33D) упростят работу. Перед использованием убедитесь, что щупы не повреждены – короткое замыкание на плате инвертора может вывести телевизор из строя.
- Отвертка с магнитным наконечником (крестовая PH1 или PH2) для демонтажа задней крышки.
- Пластиковая лопатка или медиатор для аккуратного отделения рамки экрана без повреждения защелок.
- Пинцет с антистатическим покрытием для работы с мелкими коннекторами шлейфов.

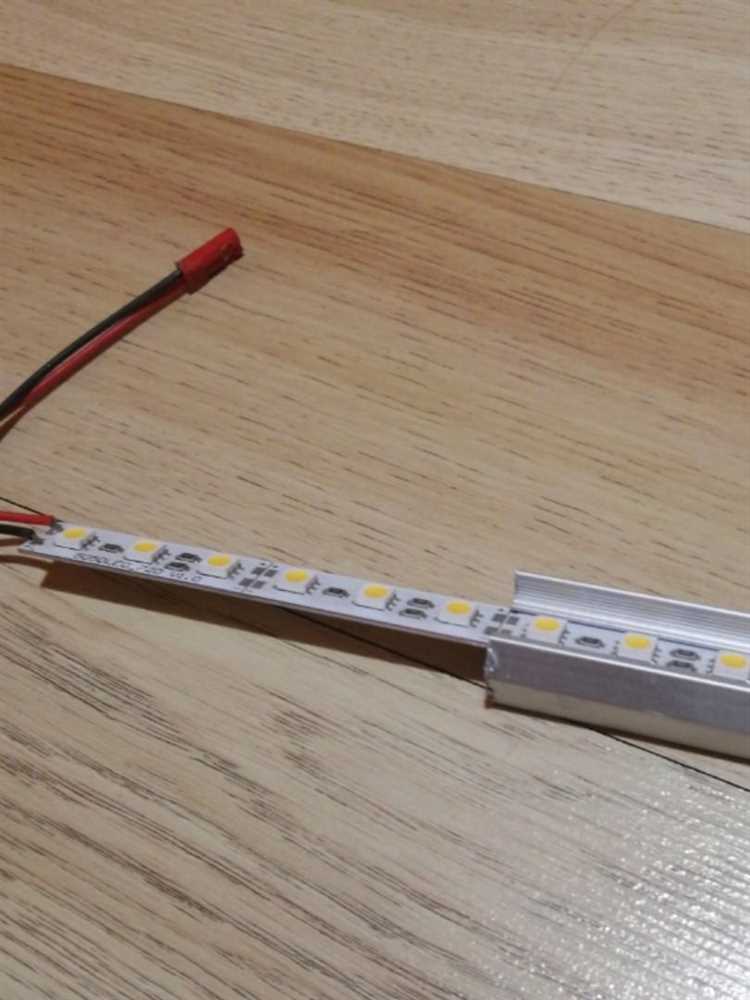

Тестовая плата или отдельный драйвер подсветки пригодится, если требуется проверить LED-ленты в обход штатной схемы телевизора. Для лент на 6–12 В подойдет лабораторный блок питания с регулировкой тока до 1 А. При подключении соблюдайте полярность: перепутанные «+» и «–» мгновенно выведут светодиоды из строя.
Программное обеспечение для диагностики понадобится при подозрении на сбой в прошивке контроллера подсветки. Утилиты типа Service Menu Tool для моделей Samsung или T-Con Test Pattern для LG позволяют запускать тестовые режимы с равномерной засветкой экрана. Доступ к сервисному меню открывается комбинациями кнопок на пульте (например, Info → Menu → Mute → Power для некоторых серий Sony).
Для проверки целостности LED-кристаллов используйте лупу с 10–20-кратным увеличением или USB-микроскоп с подсветкой. Дефекты в виде потемнений, трещин или следов окисления на контактах видны только при таком увеличении. При осмотре обращайте внимание на равномерность свечения кристаллов – неравномерность указывает на проблемы с драйвером или питанием.
Изолента и термоусадочные трубки нужны для временной изоляции поврежденных участков проводки или шлейфов. При пайке контактов используйте паяльник мощностью 25–40 Вт с тонким жалом и припой с флюсом (например, ПОС-61). Избегайте перегрева: температура выше 260°C разрушает дорожки на гибких шлейфах.
Запасные светодиоды или LED-ленты того же типа (например, 6V 2835 для большинства современных телевизоров) пригодятся для замены неисправных элементов. При выборе ориентируйтесь на маркировку на штатной ленте: параметры Vf (прямое напряжение) и If (рабочий ток) должны совпадать. Для точной подгонки используйте резисторы номиналом от 1 до 10 Ом, рассчитанные на мощность не менее 0,5 Вт.
Как проверить подсветку с помощью фонарика на смартфоне
Выключите телевизор и затемните помещение. Свет от окон или ламп может исказить результаты проверки. Поднесите включённый фонарик смартфона на расстояние 10–15 см к экрану под углом 45 градусов. Направьте свет в центр дисплея, затем медленно перемещайте его к краям, наблюдая за реакцией матрицы.
Если подсветка неисправна, на экране появятся тёмные пятна или полосы, которые не исчезают при изменении угла освещения. В рабочем состоянии матрица равномерно отражает свет, без резких перепадов яркости. Особое внимание уделите углам и нижней части экрана – там чаще всего проявляются дефекты.
Используйте максимальную яркость фонарика. На большинстве смартфонов она достигается двойным нажатием на значок фонарика в шторке уведомлений или через настройки камеры. Слабый свет не даст чёткой картины, особенно на телевизорах с плотной матрицей или антибликовым покрытием.
Проверяйте экран в разных режимах: сначала на чёрном фоне (например, при выключенном телевизоре), затем на белом (запустите тестовое изображение через сервисное меню или видео с однотонным фоном). Дефекты подсветки на чёрном фоне проявляются как светлые пятна, на белом – как тёмные участки.
Если при освещении фонариком видны вертикальные или горизонтальные полосы, это указывает на выход из строя LED-лент или драйверов подсветки. Локальные затемнения в виде кругов или овалов часто свидетельствуют о повреждении рассеивающих плёнок. В обоих случаях потребуется замена компонентов.
Не ограничивайтесь одной проверкой. Повторите тест через 10–15 минут после включения телевизора – иногда дефекты проявляются только при нагреве. Если результаты совпадают, фиксируйте их на фото для дальнейшей диагностики или обращения в сервис.
Пошаговая инструкция проверки подсветки через настройки телевизора
Включите телевизор и дождитесь полной загрузки системы. На пульте дистанционного управления найдите кнопку «Меню» или «Настройки» – обычно она обозначена значком шестерёнки или надписью «Settings». Нажмите её, чтобы открыть главное меню настроек. Если пульт не реагирует, проверьте батарейки или используйте кнопки на корпусе телевизора.
В меню найдите раздел «Изображение» или «Экран». Названия могут отличаться в зависимости от производителя: у Samsung это «Настройки изображения», у LG – «Экран», у Sony – «Изображение». Перейдите в этот раздел с помощью стрелок на пульте и подтвердите выбор кнопкой «OK».
Внутри раздела «Изображение» отыщите параметр «Подсветка» или «Яркость подсветки». На некоторых моделях он может скрываться в подразделе «Дополнительные настройки» или «Режим изображения». Если параметр не отображается, попробуйте переключиться в «Пользовательский режим» – в заводских предустановках («Кино», «Динамический») настройки подсветки часто заблокированы.
Установите значение подсветки на максимум (обычно 100 или 10). На экране должно появиться равномерное яркое свечение без тёмных пятен, полос или мерцания. Если экран остаётся тёмным или светится частично, проблема в аппаратной части – неисправны LED-ленты или инвертор. При наличии дефектов проверьте телевизор в разных режимах (например, «Игра» или «Спорт»), так как некоторые настройки могут маскировать неполадки.
Для проверки равномерности подсветки откройте однотонное изображение: белый, серый или чёрный фон. Сделать это можно через встроенные тесты телевизора (раздел «Поддержка» → «Самодиагностика» → «Тест изображения») или загрузив тестовые картинки с USB-флешки. На белом фоне особенно заметны тёмные зоны, на чёрном – засветы по краям. Если дефекты видны только на определённых цветах, проблема может быть в матрице, а не в подсветке.
Снизьте яркость подсветки до минимального значения (0 или 1) и наблюдайте за экраном. При исправной подсветке изображение должно стать едва различимым, но не исчезать полностью. Если экран гаснет или появляются цветные артефакты, это указывает на нестабильное питание LED-драйвера. На некоторых моделях (особенно с OLED-панелями) минимальная подсветка может сопровождаться лёгким мерцанием – это нормально, если оно не вызывает дискомфорта.
Завершите проверку, вернув настройки подсветки к заводским значениям или к комфортному уровню. Если в процессе тестирования обнаружены неисправности, зафиксируйте их на фото или видео – это поможет при обращении в сервисный центр. Для телевизоров старше 5 лет дефекты подсветки часто не подлежат экономически оправданному ремонту, поэтому оцените целесообразность замены панели или покупки нового устройства.
Как использовать тестовые изображения для выявления дефектов подсветки
Тестовые изображения – инструмент для диагностики неравномерности подсветки, битых пикселей и засветов. Стандартные шаблоны, такие как сплошные заливки (белый, серый, чёрный) и градиенты, позволяют выявить проблемы, незаметные при просмотре видео. Для проверки используйте файлы в формате PNG или BMP без сжатия, чтобы избежать артефактов.
Начните с белого фона: откройте изображение на весь экран и приглушите освещение в комнате. Ищите тёмные пятна, полосы или неравномерную яркость – это признаки неисправных LED-элементов или проблем с рассеивателем. Особое внимание уделите углам и краям экрана, где дефекты проявляются чаще.
- Серый фон (50% яркости) поможет обнаружить засветы и неравномерность подсветки. Присмотритесь к переходам между оттенками: плавный градиент должен выглядеть однородным.
- Чёрный фон выявит светлые пятна (clouding) и подсветку по краям. Включите режим «Кино» или отключите локальное затемнение, если оно есть.
- Шахматная доска (черно-белая) укажет на проблемы с контрастностью и битые субпиксели.
Для проверки динамической подсветки используйте анимации с медленным перемещением объектов на однотонном фоне. Например, белая точка на чёрном фоне должна двигаться без шлейфа или мерцания. Если за ней тянется след – это признак медленного отклика подсветки или неисправности драйвера LED.
Загрузите тестовые изображения с проверенных источников, например:
- Lagom LCD Test – набор статичных и динамических тестов.
- EIZO Monitor Test – интерактивные шаблоны для оценки цветопередачи и подсветки.
- TestUFO – анимации для проверки частоты обновления и артефактов.
Сохраните файлы на флешку и подключите её напрямую к телевизору, чтобы исключить влияние кабелей или программного обеспечения.
Если дефекты обнаружены, сравните результаты на разных источниках сигнала (HDMI, USB, антенна). Локальные затемнения или полосы, исчезающие при смене источника, указывают на проблемы с настройками или кабелем. Стойкие артефакты требуют калибровки или ремонта подсветки.
Что делать, если экран светится неравномерно или с пятнами
Первым делом отключите телевизор на 10–15 минут и включите его снова. Если пятна или неравномерная подсветка остались, проверьте настройки изображения: сбросьте их до заводских через меню «Настройки» → «Изображение» → «Сброс настроек». Часто проблема кроется в неправильно выставленных параметрах яркости, контрастности или режиме подсветки (например, «Локальное затемнение» в LED-телевизорах). Если сброс не помог, запустите тестовый режим через сервисное меню – для большинства моделей Samsung, LG или Sony это комбинация кнопок на пульте (например, «Info» + «Menu» + «Mute» + «Power»). В тестовом режиме отображаются однотонные экраны, которые помогут определить, аппаратная это неисправность или программная.
Если пятна локализованы в одном месте (особенно тёмные или светлые участки), вероятно, повреждена матрица или подсветка. В LED-телевизорах часто выходят из строя светодиоды или рассеивающие плёнки – их замена требует разборки корпуса и пайки. Для проверки подсветки без разборки направьте на экран фонарик под углом: если изображение просматривается, но подсветка не работает, проблема в LED-ленте или драйвере питания. В OLED-панелях неравномерность может быть вызвана выгоранием пикселей – здесь поможет только замена матрицы или профессиональная калибровка. Не пытайтесь самостоятельно чистить экран спиртом или абразивами: это повредит антибликовое покрытие.
При появлении жёлтых или синих пятен на экране проверьте кабели и разъёмы. Окисление контактов HDMI или DisplayPort приводит к искажению цветопередачи. Отключите все кабели, протрите контакты ластиком и подключите заново. Если проблема сохраняется, протестируйте телевизор с другим источником сигнала (например, ноутбуком или игровой приставкой). Для диагностики используйте видеофайл с однотонными заливками (RGB-тест) – его можно найти в интернете и воспроизвести с флешки. Если пятна исчезают при смене источника, неисправен кабель или порт. В противном случае обратитесь в сервисный центр: ремонт матрицы или подсветки обойдётся в 30–70% стоимости нового телевизора.
Как проверить шлейфы и соединения подсветки без разборки телевизора
Первый признак проблем с шлейфами подсветки – неравномерное свечение экрана или появление темных пятен в углах. Перед проверкой отключите телевизор от сети и дайте ему остыть 10–15 минут. Это снизит риск статического разряда, который может повредить чувствительные контакты.
Используйте фонарик с узким лучом (например, светодиодный на 100 люмен) для осмотра краев экрана. Направьте свет под углом 30–40 градусов к поверхности: если шлейфы отходят или окислились, на стыках матрицы и корпуса появятся неравномерные тени или блики. Особое внимание уделите нижней рамке – там чаще всего расположены основные разъемы подсветки.
- Проверьте кабель питания инвертора (обычно белый или желтый, сечением 1–1,5 мм²). Аккуратно покачайте его у основания разъема на плате: если изображение мигает или появляются артефакты, контакт нарушен.
- Осмотрите места пайки шлейфов на обратной стороне корпуса. Признаки дефекта: вздутие, потемнение или трещины в припое. Для этого потребуется зеркало на длинной ручке или эндоскоп с камерой (можно использовать бюджетные модели с AliExpress за 500–800 рублей).
- Попробуйте легкое нажатие на рамку телевизора в местах крепления матрицы. Если подсветка кратковременно восстанавливается, проблема в механическом контакте шлейфа.
Для проверки сигнальных шлейфов (LVDS или eDP) используйте мультиметр в режиме прозвонки. Коснитесь щупами контактов на разъеме матрицы (расположены по краям платы T-Con) и соответствующих точек на основной плате. Сопротивление должно быть в пределах 0–5 Ом. Если прибор показывает обрыв (1 или OL), шлейф поврежден или окислен.
Окисление контактов – частая причина сбоев. Протрите видимые разъемы безворсовой салфеткой, смоченной в изопропиловом спирте (концентрация 90% и выше). Избегайте чрезмерного давления: достаточно легкого касания. После обработки дайте просохнуть 5 минут перед включением.
Если телевизор реагирует на изменение положения (например, подсветка появляется при наклоне), зафиксируйте корпус в проблемном положении и проверьте крепление шлейфов к рамке. Часто помогает подкладка тонкой резиновой прокладки (1–2 мм) между корпусом и матрицей в месте отхождения шлейфа. Используйте только неэлектропроводные материалы.
При подозрении на микротрещины в шлейфах проведите тест с нагревом. Включите телевизор на 10–15 минут, затем выключите и сразу направьте на проблемную зону тепловую пушку (температура не выше 60°C) или фен на минимальном режиме. Если дефект усиливается или исчезает при нагреве, шлейф требует замены. Не перегревайте корпус – максимальное время воздействия 30 секунд.
Можно ли заменить светодиоды подсветки самостоятельно
Замена светодиодов подсветки телевизора технически возможна, но требует точности и подготовки. В большинстве современных моделей используются LED-линейки с напряжением питания 3–6 В на каждый диод, а их количество варьируется от 20 до 100 штук в зависимости от диагонали экрана. Для работы понадобятся: паяльная станция с регулировкой температуры (250–300°C), тонкий припой (0,5–0,8 мм), пинцет с антистатическим покрытием и мультиметр для проверки цепей. Без этих инструментов высок риск повреждения гибких шлейфов или самих светодиодов.
Основная сложность – демонтаж матрицы. В телевизорах с боковой подсветкой (edge-lit) светодиоды расположены по периметру корпуса, что упрощает доступ, но требует аккуратного отсоединения шлейфов T-Con и LVDS. В моделях с прямой подсветкой (direct-lit) диоды распределены по всей площади задней панели, и для их замены придётся снимать рассеивающие плёнки, которые часто крепятся на двусторонний скотч. При неосторожном обращении плёнки деформируются, что приведёт к появлению засветов на экране.
Выбор светодиодов – критический этап. Необходимо подбирать аналоги с идентичными характеристиками: цветовой температурой (обычно 6500–9000 К), прямым током (150–200 мА) и падением напряжения (2,8–3,3 В). Использование диодов с другими параметрами приведёт к неравномерной яркости или перегреву драйвера подсветки. На AliExpress и специализированных форумах можно найти наборы для конкретных моделей телевизоров (например, для LG 43UK6300 – комплект из 48 диодов 3528 SMD с током 180 мА). Перед установкой рекомендуется протестировать каждый диод на отдельной плате.
После замены обязательна калибровка подсветки через сервисное меню телевизора. В большинстве моделей Samsung, LG и Sony доступ к настройкам осуществляется комбинацией кнопок на пульте (например, для LG: «Menu» → «OK» → «Menu» → «OK» → «1147»). В разделе «Backlight» или «LED Current» необходимо выставить значения, соответствующие заводским (обычно 80–120% от номинала). Без этой процедуры яркость может быть неравномерной, а срок службы новых диодов сократится из-за перегрузки.
Какие ошибки чаще всего допускают при проверке подсветки
Первая и самая распространённая ошибка – проверка подсветки при ярком дневном свете или включённом основном освещении. Даже незначительные блики на экране маскируют дефекты, такие как неравномерная засветка, битые пиксели или полосы. Для точной диагностики нужно выключить все источники света в комнате, закрыть шторы и выставить на телевизоре тестовый сигнал с однотонным серым или белым фоном. Только в полной темноте становятся заметны минимальные отклонения в работе LED-лент или диффузоров.
Вторая ошибка – использование неподходящих тестовых изображений. Многие ограничиваются стандартными заставками или видео с YouTube, где динамичные сцены и яркие цвета скрывают проблемы. Вместо этого нужно загрузить специальные тестовые паттерны: например, 5% gray для выявления засветки по краям, 100% red/green/blue для проверки цветопередачи подсветки или ANSI checkerboard для оценки контрастности. Такие файлы можно найти на сайтах типа Lagom LCD Test или EIZO Monitor Test.
- Проверка только центральной части экрана. Подсветка чаще всего выходит из строя по периметру – особенно в углах или вдоль нижней кромки. Нужно последовательно осматривать весь дисплей, медленно перемещая взгляд от центра к краям, обращая внимание на:
- светлые или тёмные пятна;
- горизонтальные/вертикальные полосы;
- мерцание отдельных зон.
- Игнорирование режима HDR. Современные телевизоры с локальным затемнением (local dimming) могут демонстрировать артефакты только при высоком динамическом диапазоне. Включите HDR-контент (например, фильм с Dolby Vision) и проверьте, нет ли «цветения» вокруг ярких объектов или провалов чёрного в тёмных сценах.
Третья ошибка – пренебрежение настройками яркости и контрастности. По умолчанию телевизоры часто выставлены в «демонстрационный» режим с завышенными параметрами, которые искусственно маскируют дефекты. Перед проверкой сбросьте настройки до заводских (Reset Picture Settings) и установите яркость на 50–70%, а контрастность – на 80–90%. Это приблизит условия тестирования к реальным сценариям просмотра.
Четвёртая ошибка – проверка только в одном положении. Подсветка может вести себя по-разному в зависимости от угла обзора. Если телевизор установлен на стене или под наклоном, сядьте не только напротив экрана, но и под углом 30–45 градусов. Особенно это актуально для VA-панелей, где засветка и цветовой сдвиг проявляются сильнее при боковом взгляде. Для OLED-дисплеев проверьте наличие остаточного изображения (burn-in) при просмотре сбоку.
Пятая ошибка – использование смартфона для фотофиксации дефектов. Камеры смартфонов автоматически корректируют экспозицию и баланс белого, искажая реальную картину. Если нужно задокументировать проблему, отключите авторежим, вручную выставите ISO на минимальное значение (100–200) и зафиксируйте выдержку. Лучше использовать фотоаппарат в режиме RAW или специальные приложения для калибровки экрана, например Display Tester для Android.
Шестая ошибка – игнорирование звуковых сигналов. Некоторые телевизоры издают характерные щелчки или гудение при неисправностях подсветки, особенно если проблема связана с блоком питания или драйверами LED. Выключите звук на телевизоре, поднесите ухо к задней панели и включите устройство. Посторонние шумы могут указывать на перегрев компонентов или короткое замыкание в цепи подсветки.
