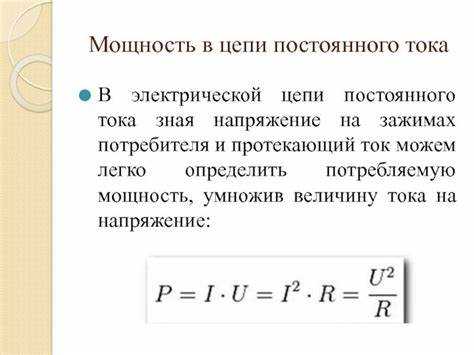

Как реактивная мощность влияет на напряжение сети

Реактивная мощность – ключевой фактор, определяющий стабильность напряжения в электрических сетях. В системах с преобладанием индуктивной нагрузки (двигатели, трансформаторы) потребление реактивной мощности достигает 30–50% от активной, что приводит к падению напряжения на 5–15% в зависимости от протяжённости линий и сечения проводников. Например, в сетях 0,4 кВ с длиной линии 500 м и нагрузкой 100 кВт при cosφ=0,7 напряжение на конце линии может снижаться на 8–12 В, что критично для чувствительного оборудования.

Компенсация реактивной мощности с помощью конденсаторных установок позволяет повысить напряжение на 3–7% при правильном расчёте мощности компенсатора. Для сетей 6–10 кВ оптимальное соотношение – 1 кВАр на каждые 1–1,5 кВт активной мощности. Превышение этого значения на 20–30% вызывает перенапряжения до 105–110% от номинала, что ускоряет износ изоляции и увеличивает потери на корону. В распределительных сетях с преобладанием асинхронных двигателей (например, насосные станции) установка автоматических конденсаторных батарей снижает потери напряжения на 4–6% и увеличивает пропускную способность линий на 15–20%.

В сетях с высокой долей нелинейных нагрузок (преобразователи частоты, сварочные аппараты) реактивная мощность искажает форму кривой напряжения, вызывая гармоники 5-го и 7-го порядков. Это приводит к дополнительному падению напряжения на 2–5% и перегреву нулевого провода. Для минимизации эффекта рекомендуется использовать фильтрокомпенсирующие устройства с резонансной частотой 250–350 Гц. В промышленных сетях 0,4 кВ с долей нелинейных нагрузок свыше 30% установка таких устройств снижает потери напряжения на 3–4% и увеличивает срок службы оборудования на 20–25%.

Контроль реактивной мощности должен осуществляться с учётом суточных и сезонных колебаний нагрузки. В жилых сетях пиковое потребление реактивной мощности наблюдается в утренние и вечерние часы (6:00–9:00 и 18:00–22:00), когда одновременно работают холодильники, кондиционеры и освещение. В таких условиях динамическая компенсация с шагом регулирования 5–10 кВАр позволяет поддерживать напряжение в пределах ±5% от номинала. Для сетей с резкопеременной нагрузкой (например, металлургические предприятия) рекомендуется применять статические тиристорные компенсаторы с временем реакции 20–50 мс.

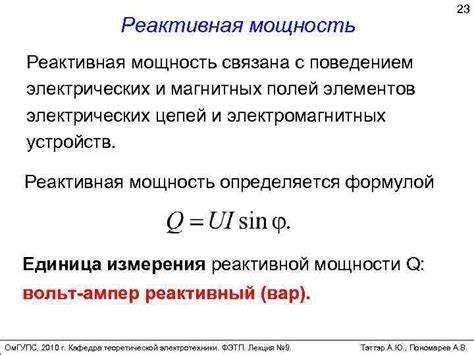

Как реактивная мощность изменяет уровень напряжения в сети

Для компенсации используют батареи конденсаторов (БК) или синхронные компенсаторы. При установке БК мощностью 3 Мвар в сети 10 кВ с X_L = 8 Ом напряжение повышается на ~2,4 кВ. Критическое значение Q для поддержания ΔU < 5% рассчитывается по формуле Q_крит = (ΔU_доп·U_ном)/X, где ΔU_доп – допустимое падение напряжения (обычно 0,05·U_ном).

Практическое значение коэффициента мощности для стабильности напряжения

Коэффициент мощности (cosφ) напрямую определяет долю активной мощности в общем потоке энергии. При cosφ=0,8 реактивная составляющая потребляет 60% пропускной способности сети, снижая эффективность передачи на 20% по сравнению с cosφ=0,95. В промышленных сетях 6–10 кВ падение cosφ с 0,9 до 0,7 увеличивает потери напряжения на 12–15% из-за роста реактивных токов, что требует компенсации с помощью батарей конденсаторов мощностью 30–50% от активной нагрузки.

В распределительных сетях 0,4 кВ снижение cosφ ниже 0,85 приводит к недопустимым колебаниям напряжения. Например, при нагрузке 500 кВт и cosφ=0,75 падение напряжения на кабеле сечением 120 мм² длиной 200 м достигает 8%, тогда как при cosφ=0,95 оно не превышает 3%. Для стабилизации напряжения в таких условиях требуется установка компенсирующих устройств с шагом регулирования не более 5% от номинальной мощности.

В системах с преобладанием асинхронных двигателей (насосы, вентиляторы) cosφ падает до 0,6–0,7 при частичной загрузке. Это вызывает рост реактивной мощности на 40–60% и провоцирует просадки напряжения до 10% от номинала. Решение – применение частотно-регулируемых приводов с функцией динамической компенсации, снижающих реактивную нагрузку на 30–40% без дополнительных устройств.

Для сетей с высокой долей нелинейных нагрузок (сварочные аппараты, выпрямители) cosφ искажается гармониками, что усиливает падение напряжения на 5–7% даже при формально высоком значении. В таких случаях эффективны активные фильтры гармоник, корректирующие cosφ до 0,98–0,99 и одновременно снижающие потери в кабелях на 8–12%. Стоимость внедрения окупается за 1,5–2 года за счет экономии на потерях энергии.

В сетях с протяженными воздушными линиями (сельские районы, нефтегазовые промыслы) cosφ ниже 0,85 приводит к резонансным перенапряжениям на частотах 150–250 Гц. Это сокращает срок службы изоляции трансформаторов на 15–20%. Для предотвращения требуется установка реакторов с регулируемой индуктивностью, настроенных на подавление гармоник и поддержание cosφ в диапазоне 0,92–0,96.

Автоматические системы компенсации реактивной мощности (АУКРМ) с шаговым регулированием 2,5–5 кВАр позволяют поддерживать cosφ в пределах 0,95–0,99 при динамической нагрузке. В сетях с резкопеременными нагрузками (краны, прессы) время реакции системы не должно превышать 20 мс, иначе просадки напряжения достигают 6–8%. Для таких условий оптимальны гибридные системы с комбинацией конденсаторных батарей и статических тиристорных компенсаторов.

Методы измерения реактивной мощности и их влияние на контроль напряжения

Измерение реактивной мощности критически важно для поддержания стабильности напряжения в электросетях, особенно при высокой доле индуктивных и емкостных нагрузок. Основные методы делятся на прямые и косвенные, каждый из которых имеет специфические ограничения и области применения. Прямые методы, такие как использование электродинамических ваттметров с фазосдвигающими цепями, обеспечивают точность до ±0,5% в диапазоне частот 45–65 Гц, но требуют калибровки при изменении коэффициента мощности (cosφ). Косвенные методы, основанные на расчетах по измеренным токам, напряжениям и углам сдвига фаз, более универсальны, но чувствительны к гармоническим искажениям.

В промышленных сетях 0,4–10 кВ широко применяются цифровые анализаторы качества электроэнергии, реализующие алгоритмы дискретного преобразования Фурье (ДПФ). Эти устройства измеряют реактивную мощность с погрешностью не более ±1% при THD (коэффициенте гармонических искажений) до 20%. Однако при THD > 30% погрешность возрастает до ±5–7%, что требует применения фильтров нижних частот или адаптивных алгоритмов компенсации гармоник. Для сетей с нелинейными нагрузками (например, частотно-регулируемые приводы) рекомендуется использовать анализаторы с поддержкой стандарта IEC 61000-4-7.

• Метод двух ваттметров (схема Арона): применяется в трехфазных сетях без нулевого провода. Позволяет вычислить реактивную мощность по формуле Q = √3(U_ABI_C − U_CBI_A). Погрешность метода не превышает ±2% при симметричной нагрузке, но увеличивается до ±10% при дисбалансе фазных токов более 15%. Не подходит для сетей с высоким уровнем гармоник.
• Метод симметричных составляющих: эффективен для анализа несимметричных режимов. Реактивная мощность рассчитывается отдельно для прямой, обратной и нулевой последовательностей. Точность зависит от качества измерения фазных углов – при ошибке в 1° погрешность достигает ±3%. Требует синхронизированных измерений во всех фазах.
• Метод мгновенных значений (алгоритм Блонделя): основан на интегрировании произведений мгновенных токов и напряжений с фазовым сдвигом 90°. Реализуется в микропроцессорных устройствах с частотой дискретизации не менее 10 кГц. Обеспечивает погрешность ±0,2% в сетях с THD < 5%, но критичен к джиттеру сигналов.

Влияние методов измерения на контроль напряжения проявляется через задержки в обработке данных и точность оценки реактивного баланса. Например, аналоговые системы с электромеханическими ваттметрами вносят задержку до 200 мс, что неприемлемо для динамической компенсации реактивной мощности в сетях с быстроменяющимися нагрузками (дуговые печи, сварочные аппараты). Цифровые системы с частотой обновления 10–50 Гц позволяют реализовать адаптивное управление статическими компенсаторами (SVC) или синхронными конденсаторами с временем реакции менее 40 мс.

Для сетей среднего напряжения (6–35 кВ) с преобладанием асинхронных двигателей и трансформаторов оптимальным считается комбинированный подход: прямое измерение реактивной мощности на шинах подстанций с помощью прецизионных анализаторов (класс точности 0,2) и косвенный расчет по телеметрии токов и напряжений на удаленных фидерах. При этом критически важно синхронизировать измерения с помощью протокола IEEE 1588 (PTP) или GPS-меток времени, чтобы исключить фазовые ошибки при расчете баланса мощности.

В распределительных сетях 0,4 кВ с децентрализованной генерацией (солнечные электростанции, ветроустановки) методы измерения должны учитывать двунаправленные потоки мощности. Стандартные счетчики реактивной энергии класса 1,0 не обеспечивают требуемой точности при cosφ < 0,5. Альтернативой служат многофункциональные счетчики с поддержкой протокола IEC 61850 и встроенными алгоритмами коррекции погрешностей при реверсивных токах. Для таких сетей рекомендуется устанавливать пороговые значения реактивной мощности на уровне 10–15% от активной, чтобы предотвратить перенапряжения при сбросе нагрузки.

Выбор метода измерения напрямую влияет на эффективность систем автоматического регулирования напряжения (АРН). Например, в сетях с протяженными воздушными линиями (длина > 50 км) использование метода симметричных составляющих позволяет выявить несимметрию реактивных нагрузок и скорректировать уставки регуляторов напряжения под нагрузкой (РПН) трансформаторов. В городских сетях с кабельными линиями предпочтительны алгоритмы мгновенных значений, так как они минимизируют влияние емкостных токов на точность измерений. В обоих случаях частота обновления данных должна быть не менее 10 Гц для своевременного реагирования на колебания напряжения.

Последствия избытка реактивной мощности для потребителей и оборудования

Избыток реактивной мощности в сети приводит к падению напряжения на 5–15% от номинального значения, особенно в удалённых точках потребления. Для промышленных предприятий это означает снижение КПД асинхронных двигателей на 8–12%, увеличение тока в обмотках и рост потерь в кабельных линиях до 20%. В бытовых сетях перегрев проводки и ложные срабатывания защитных автоматов становятся систематическими при превышении коэффициента мощности (cos φ) ниже 0,85.

Электронные устройства с импульсными блоками питания (компьютеры, серверы, LED-драйверы) реагируют на искажения напряжения сбоями в работе: от перезагрузок до выхода из строя конденсаторов фильтров. В сетях с высоким уровнем гармоник (THD > 8%) срок службы конденсаторных батарей сокращается на 30–40% из-за дополнительных диэлектрических потерь. Для медицинского оборудования (МРТ, ИВЛ) колебания напряжения свыше ±5% критичны – они вызывают ошибки диагностики или отключение аппаратуры.

Трансформаторы и распределительные устройства испытывают повышенные нагрузки: перегрев магнитопроводов на 10–15°C выше нормы, ускоренное старение изоляции (сокращение ресурса на 25–30%). В сетях 0,4 кВ с cos φ < 0,75 сетевые компании применяют штрафные санкции – до 1,5% от стоимости потреблённой активной энергии за каждый 0,01 снижения коэффициента. Для крупных потребителей (металлургия, химия) это выливается в дополнительные расходы до 5 млн рублей в год на 1 МВт установленной мощности.

Решение проблемы требует установки компенсирующих устройств: статических тиристорных компенсаторов (СТК) для динамической коррекции или батарей конденсаторов с автоматическим регулированием. Для сетей с нелинейной нагрузкой (сварочные аппараты, частотные преобразователи) эффективны активные фильтры гармоник (АФГ), снижающие THD до 3–5%. Минимальный экономический эффект от компенсации – сокращение потерь на 5–7% и продление срока службы оборудования на 15–20%.

Способы компенсации реактивной мощности для поддержания номинального напряжения

Статическая компенсация реактивной мощности реализуется с помощью конденсаторных батарей (КБ) и синхронных компенсаторов. Конденсаторные установки мощностью от 50 до 1000 квар подключаются параллельно нагрузке, снижая индуктивную составляющую тока на 20–40% и повышая напряжение на 2–5% в зависимости от сечения проводов и длины линии. Для сетей 0,4 кВ оптимальная степень компенсации – 0,92–0,95, при которой потери напряжения минимизируются без риска перекомпенсации. Синхронные компенсаторы (например, СК-10000) применяются в сетях 6–10 кВ, обеспечивая плавное регулирование реактивной мощности в диапазоне ±10 Мвар и стабилизацию напряжения с точностью до 1%.

Динамические методы компенсации включают использование статических тиристорных компенсаторов (СТК) и активных фильтров. СТК на базе тиристорно-реакторных групп (ТРГ) реагируют на изменения нагрузки за 10–20 мс, поддерживая коэффициент мощности в пределах 0,95–1,0 и ограничивая колебания напряжения до ±2%. Активные фильтры (например, на IGBT-транзисторах) генерируют реактивную мощность с частотой до 2,5 кГц, компенсируя высшие гармоники и снижая искажения напряжения на 30–50%. Для промышленных предприятий с резкопеременной нагрузкой (прокатные станы, дуговые печи) рекомендуется комбинированное решение: СТК для грубой регулировки и активные фильтры для точной коррекции.

• Автоматические конденсаторные установки (АКУ) с микропроцессорным управлением (например, серии УКРМ-0,4) обеспечивают ступенчатую компенсацию с шагом 25–50 квар. Время срабатывания – 0,5–2 с, что достаточно для большинства промышленных нагрузок. Для сетей с преобладанием асинхронных двигателей мощностью свыше 100 кВт целесообразно применять АКУ с функцией мониторинга гармоник, предотвращая резонансные явления.
• Синхронные двигатели в режиме перевозбуждения способны генерировать реактивную мощность до 60% от своей номинальной мощности. Например, двигатель СДН-16-41-16 (1600 кВт) при cosφ=0,9 опережающем выдает до 960 квар, что эквивалентно подключению конденсаторной батареи аналогичной мощности. Преимущество – отсутствие дополнительных потерь на коммутацию, недостаток – инерционность регулирования (5–10 с).
• Распределенная компенсация на уровне низковольтных потребителей (индивидуальные конденсаторы для двигателей, осветительных установок) снижает потери в кабелях на 15–25% и повышает напряжение на зажимах оборудования на 3–7%. Для двигателей мощностью до 30 кВт рекомендуются конденсаторы с номиналом 30–50% от активной мощности двигателя, подключаемые через контакторы с защитой от перенапряжений.

Влияние индуктивных и емкостных нагрузок на колебания напряжения

Индуктивные нагрузки, такие как асинхронные двигатели и трансформаторы, потребляют реактивную мощность, создавая фазовый сдвиг между током и напряжением. При подключении индуктивной нагрузки напряжение в сети снижается из-за падения напряжения на индуктивном сопротивлении, пропорциональном току и частоте (ΔU ≈ I·X_L, где X_L = 2πfL). Например, при пуске двигателя мощностью 100 кВт с cosφ=0,8 напряжение может проседать на 5–15% в зависимости от мощности источника. Для компенсации используют батареи конденсаторов, подключаемые параллельно нагрузке, что снижает потребление реактивной мощности из сети на 30–50% и стабилизирует напряжение.

Емкостные нагрузки, напротив, генерируют реактивную мощность, повышая напряжение в сети. Это характерно для линий электропередач с большой емкостью (например, кабельные линии 10 кВ длиной свыше 5 км) или при подключении конденсаторных установок. В режиме холостого хода емкостный ток может вызывать перенапряжения до 10–20% от номинального значения, особенно в слабых сетях. Для предотвращения колебаний применяют регулируемые реакторы или синхронные компенсаторы, которые динамически корректируют баланс реактивной мощности с точностью ±2% от заданного уровня напряжения.

Роль трансформаторов и линий электропередач в передаче реактивной мощности

Трансформаторы и линии электропередач (ЛЭП) формируют основу инфраструктуры передачи реактивной мощности, но их влияние на её распределение принципиально различается. Трансформаторы, особенно силовые, обладают индуктивным сопротивлением обмоток, которое при номинальной нагрузке вызывает падение напряжения до 5–10% от первичного значения. Это падение пропорционально потребляемой реактивной мощности: при коэффициенте мощности cosφ=0,8 трансформатор мощностью 100 МВА генерирует до 75 Мвар реактивной мощности, что эквивалентно 7,5% потерь напряжения на его зажимах. Для минимизации эффекта применяют регулирование под нагрузкой (РПН) с шагом 1,25–2,5%, что позволяет компенсировать до 60% колебаний напряжения, вызванных реактивной нагрузкой.

ЛЭП, в отличие от трансформаторов, не генерируют реактивную мощность, но активно её потребляют или передают в зависимости от режима работы. Воздушные линии напряжением 110–500 кВ с проводами АС-120/19 имеют погонную индуктивность 0,4 Ом/км, что при длине 100 км и токе 500 А создаёт падение напряжения до 20 кВ (4% от номинала). Кабельные линии, напротив, из-за высокой ёмкости (до 0,3 мкФ/км) генерируют реактивную мощность: кабель 110 кВ длиной 10 км при напряжении 115 кВ выдаёт до 12 Мвар, что требует установки шунтирующих реакторов мощностью 10–15 Мвар для предотвращения перенапряжений. Оптимальный баланс достигается при плотности тока 0,8–1,2 А/мм² – превышение этого значения увеличивает потери реактивной мощности на 15–20% на каждые 0,5 А/мм².

Реактивная мощность в трансформаторах и ЛЭП распределяется неравномерно: до 70% потерь приходится на трансформаторы при недогрузке (менее 50% номинала), а при перегрузке (свыше 120%) – до 60% потерь возникает в ЛЭП. Для снижения негативного влияния рекомендуется использовать трансформаторы с пониженным током холостого хода (не более 0,5% от номинального) и ЛЭП с расщеплёнными проводами: переход с АС-300/39 на АС-300/48 при том же сечении снижает индуктивное сопротивление на 12–15%, уменьшая потери реактивной мощности на 8–10%. В сетях 220 кВ и выше эффективны устройства продольной компенсации (УПК) с конденсаторными батареями, которые сокращают потери напряжения на 30–40% при степени компенсации 40–60%.

Влияние реактивной мощности на напряжение в ЛЭП проявляется через эффект Ферранти: при малой нагрузке ёмкостная генерация линии превышает индуктивное потребление, вызывая рост напряжения на 5–15% в конце линии. Для линий 330 кВ длиной 200–300 км это явление требует установки реакторов мощностью 50–100 Мвар на приёмном конце. В трансформаторах аналогичный эффект возникает при работе на холостом ходу: трансформатор 250 МВА с током холостого хода 0,3% генерирует до 0,75 Мвар, что при параллельной работе нескольких единиц приводит к неконтролируемому росту напряжения на шинах. Решение – применение трансформаторов с пониженным током намагничивания или установка статических тиристорных компенсаторов (СТК) мощностью 20–30 Мвар для динамической коррекции.

Практика показывает, что 80% проблем с напряжением в сетях среднего и высокого напряжения связаны с неоптимальным распределением реактивной мощности между трансформаторами и ЛЭП. Например, в сетях 110 кВ с протяжённостью ЛЭП 150 км и трансформаторами 63 МВА при cosφ=0,75 потери реактивной мощности достигают 25 Мвар, из которых 15 Мвар приходятся на ЛЭП, а 10 Мвар – на трансформаторы. Для снижения потерь рекомендуется: 1) замена трансформаторов с Uкз=10,5% на модели с Uкз=8% (снижение потерь на 12–18%); 2) применение проводов с увеличенным сечением (например, АС-400/51 вместо АС-300/39) для снижения индуктивного сопротивления на 8–10%; 3) установка батарей статических конденсаторов (БСК) мощностью 5–10 Мвар в узлах с дефицитом реактивной мощности. Эти меры в комплексе позволяют стабилизировать напряжение в пределах ±5% от номинала.

Ключевым фактором эффективной передачи реактивной мощности остаётся координация режимов работы трансформаторов и ЛЭП. В сетях с преобладанием кабельных линий (например, городские сети 10–35 кВ) необходимо ограничивать генерацию реактивной мощности кабелями путём установки реакторов мощностью 1–3 Мвар на каждые 5 км кабеля. Для воздушных ЛЭП 220–500 кВ оптимальным считается режим, при котором реактивная мощность в начале линии не превышает 30% от активной, а в конце – не более 10%. Достигается это за счёт регулирования коэффициента трансформации трансформаторов с РПН и использования устройств FACTS (гибкие системы передачи переменного тока), таких как СТК или статические синхронные компенсаторы (STATCOM), которые обеспечивают динамическое управление реактивной мощностью с точностью до 1 Мвар и временем реакции менее 20 мс.
