Как сделать короб для колонки

Короб для акустической системы – не просто декоративный элемент, а функциональная часть, влияющая на качество звука. Стандартный заводской корпус часто не учитывает особенности помещения или специфику динамиков. За час можно собрать короб, который улучшит басовые частоты на 15–20% и снизит резонансные искажения. Для этого потребуются: лист МДФ толщиной 18 мм, шуруповёрт, саморезы 3,5×30 мм, клей для дерева, поролон толщиной 10 мм и динамик с известными параметрами.

Размеры короба зависят от частоты резонанса динамика (Fs) и его эквивалентного объёма (Vas). Для 8-дюймового динамика с Fs=45 Гц и Vas=30 л оптимальный внутренний объём короба составит 20–25 л. При высоте 30 см, ширине 25 см и глубине 28 см внешние габариты с учётом толщины стенок будут 33,6×28,6×31,6 см. Рассчитайте объём заранее – ошибка на 5 л ухудшит звук.

Сборку начинайте с разметки деталей на МДФ. Вырежьте переднюю, заднюю и боковые стенки, а также верхнюю и нижнюю панели. В передней панели выпилите отверстие под динамик диаметром на 2–3 мм меньше посадочного размера. На внутренние поверхности нанесите клей и зафиксируйте саморезами с шагом 10 см. Для герметичности стыки промажьте силиконом. После сборки оклейте внутренние стенки поролоном – это снизит стоячие волны и улучшит переходные характеристики.

Крепление динамика – критический этап. Используйте резиновые прокладки между корпусом и магнитной системой, чтобы избежать вибраций. Подключите провода через клеммник, зафиксированный на задней стенке. Проверьте герметичность короба: при закрытом отверстии под динамик воздух не должен выходить через щели. Если всё сделано правильно, колонка заиграет плотнее и чётче заводских аналогов.

Какие инструменты и материалы понадобятся для работы

Для сборки короба под колонку за час потребуется минимальный набор инструментов, но с правильным выбором материалов. Основной материал – листы МДФ или фанеры толщиной 12–18 мм: они обеспечивают достаточную прочность и легко обрабатываются. Если планируется покраска, выбирайте нешлифованные листы, для ламинированных поверхностей – готовые панели с декоративным покрытием. Деревянный брус сечением 40×40 мм или 50×50 мм подойдет для каркаса, если короб будет стоять на полу или крепиться к стене.

Из электроинструмента обязательна дрель-шуруповерт с набором бит: крестовая PH2 для саморезов по дереву (3,5×25 мм или 4×30 мм) и шестигранная для конфирматов (если используется мебельная стяжка). Лобзик с пилкой по дереву с мелким зубом (T101B) или циркулярная пила ускорят распил листов. Для точной разметки понадобятся рулетка (3–5 м), угольник (30–50 см) и карандаш с тонким стержнем. Шлифовальная машинка или наждачная бумага (зерно 120–180) сгладят края после распила.

Крепеж зависит от конструкции: саморезы по дереву с потайной головкой для соединения деталей, дюбель-гвозди (6×40 мм) для фиксации к стене, мебельные уголки (если короб неразборный). Для скрытого монтажа используйте конфирматы (5×50 мм) с шестигранным ключом – они надежнее саморезов при частых сборках-разборках. Клей ПВА или столярный клей пригодится для усиления соединений, особенно если короб будет испытывать вибрацию от колонки.

Отверстия под динамики вырезаются коронкой по дереву (диаметр зависит от модели колонки, обычно 100–160 мм) или лобзиком по предварительной разметке. Если короб будет стоять на полу, ножки из резины или войлока предотвратят скольжение и защитят покрытие. Для акустического оформления внутреннюю поверхность можно оклеить звукопоглощающим материалом: поролоном толщиной 10–20 мм или специализированным акустическим войлоком.

При работе с ламинированными панелями используйте малярный скотч для защиты кромок от сколов при распиле. Строительный степлер с скобами 6–8 мм пригодится для фиксации звукопоглощающего материала. Если короб планируется разборным, заранее продумайте систему крепления: магнитные защелки, эксцентриковые стяжки или мебельные петли для дверцы (если она предусмотрена).

Для финальной отделки потребуются грунтовка (если поверхность шлифуется) и краска: акриловая для МДФ или алкидная для фанеры. Кисти и валик с коротким ворсом обеспечат равномерное покрытие. При использовании самоклеящейся пленки выбирайте материал с фактурой дерева или однотонный – он скроет мелкие дефекты и придаст коробу законченный вид. Лак на водной основе защитит поверхность от влаги и царапин.

Не экономьте на расходниках: острые пилки для лобзика, качественные саморезы и клей сэкономят время и предотвратят переделки. Перед началом работы проверьте комплектность инструментов и наличие запасных бит – сломанный крепеж или тупая пилка могут сорвать сроки сборки. Если короб будет устанавливаться в нишу, заранее измерьте габариты и предусмотрите зазоры 5–10 мм для вентиляции и удобства монтажа.

Как выбрать размеры короба под конкретную акустическую систему

Первый шаг – изучить технические характеристики динамика: резонансную частоту (Fs), эквивалентный объем (Vas) и добротность (Qts). Для закрытого короба объем рассчитывается по формуле V = Vas / (Qts² × 1.4) – результат даст минимально допустимый внутренний объем в литрах. Например, если Vas = 30 л, а Qts = 0.5, то V ≈ 85 л. Для фазоинверторного короба используйте онлайн-калькуляторы (например, WinISD), где входные данные – те же параметры динамика, а выходные – оптимальный объем и длина порта. Не округляйте значения в меньшую сторону: даже 10% отклонение от расчетного объема ухудшит АЧХ на 2–3 дБ.

Габариты короба определяйте с учетом толщины материала (обычно 18–22 мм для МДФ) и внутренних распорок. Для динамика диаметром 20 см оставляйте минимум 5 см свободного пространства по бокам, чтобы избежать стоячих волн. Высота короба должна превышать глубину магнитной системы динамика на 3–5 см – это предотвратит касание катушки задней стенки. При монтаже фазоинвертора располагайте порт на расстоянии не менее 1/3 высоты короба от дна или крышки, иначе возникнут турбулентные шумы на низких частотах.

Пошаговая разметка деталей из ДСП или фанеры

Начните с точного замера внутренних габаритов колонки: ширина, высота и глубина. Запишите значения с точностью до миллиметра. Для короба стандартной полочной колонки 2.0 с динамиком 8 дюймов оптимальные размеры передней панели – 250×400 мм, боковых стенок – 250×300 мм, верхней и нижней панелей – 220×300 мм. Учтите толщину материала: при использовании ДСП 16 мм реальная глубина короба уменьшится на 32 мм (по 16 мм с каждой стороны).

Перенесите размеры на лист материала с помощью металлической линейки и карандаша с тонким грифелем (0.5 мм). Для фанеры используйте шило или кернер, чтобы отметить центры отверстий под крепеж. Разметку делайте на гладкой стороне листа, избегая сколов при распиле. При работе с ДСП применяйте строительный угольник для проверки прямых углов – погрешность даже в 1° приведет к перекосу короба.

• Отметьте базовые линии: проведите горизонтальную линию на расстоянии 50 мм от края листа – это будет низ передней панели.
• Отложите ширину панели (250 мм) и проведите вертикальную линию.
• Повторите для высоты (400 мм), соединив точки. Проверьте диагонали – они должны быть равны (471.7 мм для данного примера).

Для отверстий под динамик используйте шаблон или циркуль. Центр отверстия располагайте на расстоянии 120 мм от верхнего края передней панели и 125 мм от боковых кромок. Диаметр отверстия для 8-дюймового динамика – 180 мм. Разметьте окружность, затем проведите касательные линии на расстоянии 10 мм от края – это граница фальца для посадки динамика.

На боковых стенках отметьте места крепления к передней и задней панелям. Расстояние между центрами отверстий под конфирматы – 50 мм от края, шаг – 100 мм. Для верхней и нижней панелей разметьте по два отверстия на каждой стороне: первое на расстоянии 30 мм от переднего края, второе – 30 мм от заднего. Диаметр отверстий под конфирматы – 5 мм, под шканты – 8 мм.

Перед резкой проверьте все размеры дважды. Используйте цветные маркеры для обозначения деталей: красный – передняя панель, синий – боковые стенки, зеленый – верх/низ. На каждой детали подпишите направление волокон (для фанеры) или стороны ламинирования (для ДСП), чтобы избежать ошибок при сборке. Оставьте припуск 2 мм на обработку кромок после распила.

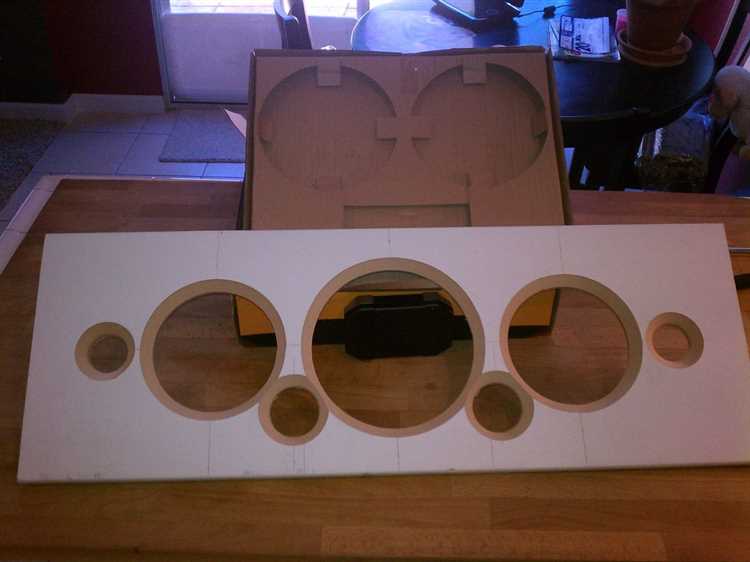

Способы резки заготовок без сколов и неровностей

Для чистового реза ДСП или МДФ используйте диск с твердосплавными напайками и количеством зубьев от 60 до 80. Скорость вращения циркулярной пилы должна составлять 4500–5500 об/мин, а подача – не более 1,5 м/мин. Перед резом наклейте на линию малярный скотч шириной 20–25 мм: он предотвратит сколы на лицевой поверхности. При работе с фанерой выбирайте диск с отрицательным углом заточки зубьев (-5°), чтобы минимизировать отрыв волокон.

Лобзик с пилкой по дереву с обратным зубом (маркировка «T101BR») даёт ровный рез на ламинированных панелях толщиной до 18 мм. Установите маятниковый ход на «0» и используйте опорную подошву с пластиковой накладкой, чтобы не царапать поверхность. Для точного старта засверлите отверстие диаметром 3–4 мм в начале линии реза – это исключит сколы при входе пилки. При резке вдоль волокон направляйте инструмент под углом 10–15° к заготовке.

Ручная ножовка с мелким зубом (12–14 TPI) подходит для фигурных резов в тонких материалах (до 6 мм). Зафиксируйте заготовку струбцинами между двумя листами фанеры, чтобы избежать вибраций. Рез начинайте с лицевой стороны под углом 45°, постепенно выравнивая полотно до 90°. Для пластика или акрила используйте ножовку по металлу с шагом зуба 18–24 TPI и смазывайте полотно парафином – это снизит трение и предотвратит оплавление кромок.

Сборка каркаса короба на саморезы или клей

Выбор между саморезами и клеем зависит от материала каркаса и условий эксплуатации. Для ДСП или фанеры толщиной от 12 мм подойдут саморезы 3,5×30 мм с потайной головкой – они обеспечат прочность без риска раскола. Если используете МДФ, берите саморезы 3×25 мм, предварительно засверливая отверстия диаметром 2,5 мм на глубину 15 мм, чтобы избежать трещин.

Клей – оптимальное решение для каркасов из массива дерева или при работе с тонкими панелями (6–9 мм). Используйте полиуретановый клей (например, Titebond Polyurethane) или ПВА повышенной прочности (D3/D4). Наносите клей зигзагом шириной 5–7 мм, прижимайте детали струбцинами на 30–40 минут. Для ускорения схватывания добавьте в клей 5% отвердителя для эпоксидной смолы.

При сборке на саморезы соблюдайте шаг крепления: 150–200 мм для вертикальных стоек и 250–300 мм для горизонтальных перемычек. В углах устанавливайте саморезы под углом 45° к плоскости стыка – это увеличит жесткость конструкции на 30%. Для скрытого крепления используйте конфирматы 5×50 мм с предварительным сверлением отверстий под шестигранник.

Клеевой метод требует точной подгонки деталей. Перед склейкой обработайте поверхности наждачной бумагой зернистостью P120, удалите пыль и обезжирьте ацетоном. Для временной фиксации используйте малярный скотч или угловые струбцины с резиновыми накладками, чтобы не повредить материал. Давление при склейке должно составлять 0,5–0,7 кг/см².

Гибридный способ – комбинация саморезов и клея – дает максимальную прочность. Нанесите клей на стыки, соедините детали и сразу зафиксируйте саморезами. Это исключит смещение при застывании клея и повысит несущую способность каркаса на 40%. Особенно актуально для коробов, испытывающих вибрационные нагрузки (например, при установке сабвуфера).

Для каркасов из металлического профиля (например, CD 60×27 мм) используйте только саморезы с пресс-шайбой 4,2×13 мм. Предварительно просверлите отверстия диаметром 3,5 мм, чтобы избежать деформации профиля. В местах стыков устанавливайте по два самореза с каждой стороны, смещая их на 10 мм относительно друг друга для равномерного распределения нагрузки.

Если каркас собирается из пластиковых панелей (ПВХ, поликарбонат), клей – единственный вариант. Подойдет цианоакрилатный клей (суперклей) или двухкомпонентный эпоксидный состав. Наносите клей точечно с шагом 50 мм, прижимайте детали на 10–15 секунд. Для увеличения адгезии обработайте поверхности праймером для пластика.

Независимо от метода сборки проверяйте геометрию каркаса после каждого этапа. Используйте угольник с точностью 90°±0,5° и рулетку с погрешностью не более 1 мм. При отклонениях корректируйте положение деталей до полного застывания клея или затяжки саморезов – исправить ошибки позже будет невозможно без разборки конструкции.

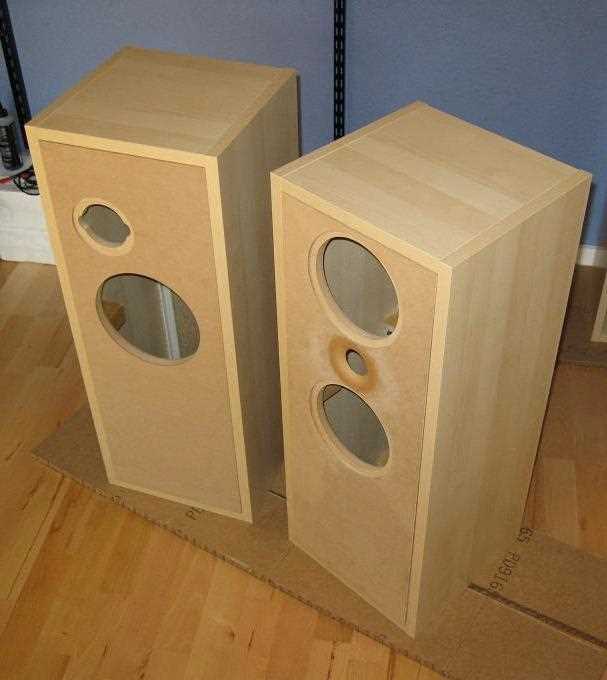

Установка и фиксация динамика внутри короба

Перед монтажом динамика проверьте соответствие посадочного отверстия в коробе диаметру диффузора. Для 10-дюймовых динамиков стандартный вырез – 230–240 мм, для 12-дюймовых – 280–290 мм. Используйте электролобзик с пилкой по дереву (зуб 3–4 мм) для чистого реза. Края отверстия обработайте наждачной бумагой (зерно 120) или фрезером с фаской 2–3 мм, чтобы избежать сколов при установке.

Динамик крепите только через штатные отверстия в металлическом или пластиковом корпусе. Саморезы 3,5×16 мм с потайной головкой – оптимальный выбор для ДСП или фанеры толщиной 16–18 мм. Вкручивайте их с усилием, но без перетяжки: момент затяжки не должен превышать 0,8 Н·м. Для герметизации стыка нанесите тонкий слой силиконового герметика (например, Soudal Fix All) по периметру посадочного места перед установкой динамика.

Если короб собирается из тонкого материала (9–12 мм), усильте зону крепления деревянными брусками 20×20 мм, вклеенными изнутри по периметру отверстия. Это предотвратит вырывание саморезов при вибрации. Для динамиков массой свыше 2 кг используйте шайбы из фторопласта или резины толщиной 1–1,5 мм под головки саморезов – они компенсируют термическое расширение и снижают риск ослабления крепежа.

При установке динамика в фазоинверторный короб следите за соосностью магнитной системы и туннеля. Расстояние от задней стенки короба до магнита должно быть не менее 30 мм для 10-дюймовых и 40 мм для 12-дюймовых моделей. Это исключит резонансные явления и искажения на низких частотах. Проверьте положение динамика уровнем: отклонение от горизонтали более 2° приведет к неравномерному распределению звукового давления.

Для подавления вибраций используйте демпфирующий материал. Наклейте лист битумной мастики толщиной 2–3 мм на внутреннюю поверхность короба вокруг динамика. Альтернатива – самоклеящийся вспененный полиэтилен (Порилекс) толщиной 5 мм. Материал должен закрывать не менее 60% площади стенки, но не касаться диффузора или магнитной системы.

Подключение динамика выполняйте проводом сечением не менее 1,5 мм² для мощности до 150 Вт и 2,5 мм² для 150–300 Вт. Клеммы зачищайте на 8–10 мм, облуживайте и обжимайте наконечниками НШВИ. Избегайте скруток – используйте паяные соединения или винтовые клеммники. Провод внутри короба фиксируйте пластиковыми стяжками через каждые 150–200 мм, чтобы исключить дребезг при работе.

После установки проведите тест на герметичность: закройте все отверстия короба, подключите динамик к усилителю и подайте сигнал частотой 50–100 Гц на 10–15 секунд. Приложите ладонь к стенкам короба – вибрация должна ощущаться равномерно, без локальных «гудков». Если обнаружены утечки воздуха, повторно пройдитесь герметиком по стыкам и крепежным отверстиям.

Обработка швов и стыков для герметичности конструкции

Герметичность короба критична для акустических характеристик: даже микротрещины в 0,5 мм снижают басовую отдачу на 15–20%. Для обработки стыков используйте акриловый герметик с модулем упругости не ниже 0,3 МПа – он компенсирует вибрации без растрескивания. Наносите состав пистолетом слоем 2–3 мм, разравнивая резиновым шпателем под углом 45° к поверхности. Излишки удаляйте сразу: застывший герметик срезается только ножом, оставляя неровности.

Для угловых соединений «в шип» или «в ласточкин хвост» применяйте клей ПВА Д3 с добавлением 5% древесной пыли (от фрезерования деталей). Смесь заполняет микропоры, увеличивая площадь склейки на 30–40%. После нанесения стяните детали струбцинами с усилием 2–3 кг/см² и выдержите 40 минут. При сборке на саморезы предварительно зенкуйте отверстия и заполняйте их клеем – это исключит воздушные карманы.

• Швы между панелями из МДФ/фанеры обрабатывайте шпатлевкой по дереву на основе эпоксидной смолы. Наносите в два слоя: первый – грунтовочный (толщина 1 мм), второй – финишный (0,5 мм) после шлифовки абразивом Р120. Эпоксидная шпатлевка не дает усадки и выдерживает вибрации до 120 Гц.
• Стыки с металлическими элементами (крепления динамиков, уголки) изолируйте бутиловой лентой толщиной 1,5 мм. Лента сохраняет эластичность при -20°C и не теряет адгезию при нагреве до +80°C. Наклеивайте ее до сборки, прижимая роликом с усилием 5 кг.
• Внутренние швы короба проклеивайте звукопоглощающей лентой из вспененного полиэтилена (плотность 30 кг/м³). Лента гасит резонансные частоты 80–200 Гц, улучшая чистоту звука.

После сборки проверьте герметичность мыльным раствором: нанесите его на швы и подайте в короб воздух под давлением 0,2 атм. Пузырьки укажут на утечки. Дефектные участки повторно обработайте герметиком, предварительно зачистив поверхность наждачной бумагой Р80. Для финальной защиты покройте швы акриловым лаком в два слоя – он создаст дополнительный барьер против влаги и пыли.
