Колонка для квадроцикла – не просто аксессуар, а функциональный элемент, повышающий управляемость и безопасность на бездорожье. Стандартные рулевые системы часто не выдерживают нагрузок при езде по камням, грязи или глубокому снегу. Самодельная колонка позволяет адаптировать конструкцию под конкретные условия эксплуатации: увеличить жесткость, снизить вибрации или изменить угол наклона руля. В этой инструкции рассмотрим сборку колонки с нуля, используя доступные материалы и инструменты.
Основные компоненты для сборки: стальная труба диаметром 30–40 мм с толщиной стенки не менее 2,5 мм, подшипники закрытого типа (например, 6204 или 6304), втулки из бронзы или капролона, крепежные пластины из стали 3–5 мм и рулевой вал с шлицевым соединением. Для сварки потребуется полуавтомат или аргонодуговая сварка – электроды дают недостаточно прочный шов. Перед началом работ проверьте совместимость деталей с моделью квадроцикла: расстояние между точками крепления, диаметр рулевой колонки и тип шлицов.
Первый этап – изготовление корпуса колонки. Отрежьте трубу нужной длины (обычно 250–350 мм) и просверлите отверстия под подшипники с допуском +0,1 мм. Внутреннюю поверхность обработайте наждачной бумагой для удаления заусенцев – это предотвратит преждевременный износ подшипников. Приварите крепежные пластины к трубе под углом, соответствующим штатной геометрии квадроцикла. Для точности используйте шаблон из картона или фанеры.
Установка подшипников требует аккуратности: запрессуйте их с помощью оправки или тисков, избегая ударов по обойме. Между подшипниками разместите дистанционную втулку – она предотвратит смещение при нагрузках. Рулевой вал должен свободно вращаться без люфтов, но не болтаться. Проверьте биение вала индикатором часового типа: допустимое отклонение – не более 0,05 мм. Если биение превышает норму, проточите вал на токарном станке.
Финальный шаг – монтаж колонки на квадроцикл. Перед установкой смажьте подшипники литиевой смазкой (например, Литол-24) и загерметизируйте торцы силиконовыми прокладками. Затягивайте крепежные болты динамометрическим ключом: момент затяжки для М10 – 40–50 Н·м. После сборки протестируйте колонку на ходу: при появлении стуков или заеданий разберите узел и устраните причину.

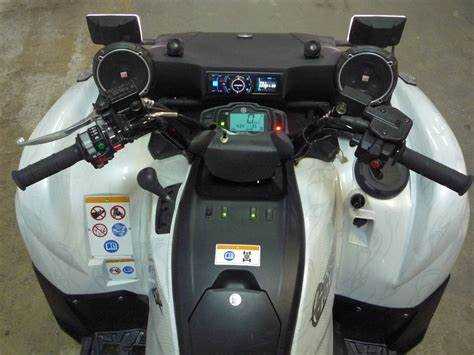

Сборка колонки для квадроцикла: пошаговая инструкция
Выбор компонентов начинайте с динамиков диаметром 10–13 см – оптимальный баланс мощности и компактности для квадроцикла. Обратите внимание на номинальную мощность: 50–100 Вт на канал хватит для громкого звука без искажений. Для корпуса используйте фанеру толщиной 12–15 мм или алюминиевый лист 2–3 мм – материалы выдерживают вибрации и влагу. Герметик на силиконовой основе предотвратит попадание пыли и воды внутрь колонки.
Разметьте корпус с учетом расположения динамиков и усилителя. Для 10-сантиметровых динамиков оставьте по 3–4 см свободного пространства вокруг магнитной системы – это снизит резонанс. В задней стенке просверлите отверстия под клеммы питания и аудиовход диаметром 8–10 мм. Внутренние углы корпуса обработайте антивибрационной мастикой или битумным герметиком слоем 2–3 мм – это устранит дребезжание на высоких оборотах двигателя.
Подключите усилитель по схеме мостового включения для увеличения выходной мощности. Используйте провода сечением не менее 2,5 мм² для питания и 1,5 мм² для аудиосигнала – тонкие кабели перегреваются на максимальной громкости. Установите предохранитель на 20–30 А в разрыв плюсового провода в пределах 30 см от аккумулятора квадроцикла. Заземление подключайте к раме болтом М6 с шайбой Гровера – окисление контакта приводит к помехам.
Настройте частотный фильтр усилителя: для высокочастотных динамиков установите кроссовер на 3–5 кГц, для низкочастотных – 80–120 Гц. Если колонка будет работать без сабвуфера, поднимите нижнюю границу до 150 Гц, чтобы избежать перегрузки динамиков. Проверьте фазировку: подайте тестовый сигнал 100 Гц и убедитесь, что диффузоры всех динамиков движутся синхронно – расфазировка снижает громкость на 30–40%.
Закрепите колонку на багажнике или рулевой стойке квадроцикла с помощью стальных хомутов шириной 25–30 мм. Подложите под крепления резиновые прокладки толщиной 5 мм – они гасят вибрации и предотвращают повреждение корпуса. Перед окончательной фиксацией проверьте угол наклона: динамики должны быть направлены на уровень головы водителя. Для защиты от дождя используйте чехол из водоотталкивающей ткани с застежкой-молнией – полиэтиленовые пакеты создают парниковый эффект и сокращают срок службы электроники.
Выбор подходящих материалов и комплектующих для самодельной колонки
Основу корпуса колонки для квадроцикла составляют материалы, устойчивые к вибрациям и влаге. Оптимальный выбор – алюминиевый сплав марки 5052 или 6061 толщиной 1,5–2 мм: он легче стали, не подвержен коррозии и хорошо гасит резонанс. Для бюджетных вариантов подойдет фанера авиационная БС-1 толщиной 12–15 мм, пропитанная эпоксидной смолой с добавлением алюминиевой пудры для жесткости. Избегайте пластика – даже ударопрочный поликарбонат трескается при длительных нагрузках на бездорожье.
Усилитель должен соответствовать суммарной мощности динамиков с запасом 20–30%. Для системы из двух коаксиалов и сабвуфера хватит моноблока класса D мощностью 300–500 Вт (например, Alpine MRV-F300 или Kicker CXA300.1). Обратите внимание на КПД – модели с КПД выше 85% меньше нагреваются и дольше служат в условиях ограниченного охлаждения. Питание усилителя обеспечит конденсатор емкостью 1–2 Фарад (Stinger SPP800) – он сгладит скачки напряжения при работе двигателя квадроцикла.
Проводка – критически важный элемент, от которого зависит безопасность и качество звука. Используйте кислородно-свободный медный провод сечением не менее 8 AWG для силовых линий (KnuKonceptz Kolossus) и 16 AWG для сигнальных (Belden 8412). Все соединения пропаивайте и изолируйте термоусадочной трубкой с клеевым слоем. Разъемы выбирайте с позолоченными контактами (например, Amphenol LTW) – они не окисляются и обеспечивают стабильный контакт даже при вибрации.
Для фиксации колонки на квадроцикле потребуются крепежные элементы из нержавеющей стали A2 или A4: болты М6–М8 с шестигранной головкой, самоконтрящиеся гайки и шайбы Гровера. Резиновые демпферы толщиной 5–8 мм (например, из неопрена) снизят передачу вибраций от рамы к корпусу. Если колонка монтируется на багажник, используйте кронштейны из алюминиевого профиля 40х40 мм с ребрами жесткости – они выдержат нагрузку до 15 кг без деформации.
Подготовка инструментов и рабочего места перед началом сборки
Сборка колонки для квадроцикла требует точности, поэтому набор инструментов должен быть полным и исправным. Основной комплект включает:
- Набор торцевых головок (8–19 мм) с удлинителями и трещоткой – для работы с крепежом рамы и глушителя.
- Динамометрический ключ (диапазон 10–100 Н·м) – обязателен для затяжки болтов с заданным моментом, особенно на фланцах выпускного коллектора.
- Шестигранники (4–8 мм) и Torx (T20–T50) – для винтов крепления защитных кожухов и хомутов.
- Пассатижи с изолированными ручками и кусачки – для обрезки хомутов и работы с проводами датчиков.
- Набор отверток с магнитными наконечниками (плоские и крестовые, PH2–PH3) – для фиксации кронштейнов и электрических разъемов.
- Молоток с резиновой или медной головкой – для подгонки деталей без повреждения поверхностей.
- Штангенциркуль или линейка (точность 0,1 мм) – для проверки зазоров между элементами системы выпуска.
Перед началом проверьте состояние инструмента: сколы на головках, люфт в трещотке или износ наконечников отверток могут привести к срыву резьбы или травмам. Замените неисправные элементы заранее.
Рабочее место должно быть просторным и освещенным. Минимальная площадь – 4×3 метра, чтобы разместить квадроцикл, инструменты и комплектующие колонки без риска их уронить или перепутать. Используйте подкатной домкрат или подставки под раму для стабильного положения техники – работа на неровной поверхности приведет к неточной установке деталей. Если сборка проходит на улице, выберите безветренный день: пыль и грязь оседают на смазанных резьбах, усложняя монтаж.
Организуйте зоны хранения:
- Инструменты – разложите на магнитном лотке или в переносном ящике с ячейками, чтобы исключить поиск нужной головки во время работы.
- Крепеж и расходники – сортируйте болты, гайки, шайбы и хомуты по размеру в пластиковые контейнеры с крышками. Для мелких деталей (например, шплинтов) используйте лотки с секциями.
- Документация – распечатайте схему сборки колонки и инструкцию по моменту затяжки (обычно указывается в мануале квадроцикла). Закрепите их на стене или положите под прозрачный коврик на верстаке.
- Запасные части – держите под рукой прокладки выпускного коллектора (артикул зависит от модели, например, для Yamaha Raptor 700 – 5GH-13441-00-00), термостойкий герметик (Loctite 5920 или аналог) и медную смазку для резьбовых соединений.
Позаботьтесь о безопасности: наденьте защитные очки (особенно при работе с пружинными хомутами) и перчатки из плотной ткани – детали системы выпуска нагреваются даже после короткой поездки. Подготовьте огнетушитель (порошковый, не менее 2 кг) и аптечку с перевязочными материалами. Если колонка устанавливается на квадроцикл с бензиновым двигателем, отсоедините клемму аккумулятора, чтобы избежать случайного короткого замыкания при работе с электропроводкой датчиков.
Перед началом сборки очистите все детали колонки от заводской смазки и консервантов. Используйте обезжириватель (например, ABRO Degreaser) и безворсовую ветошь – остатки масла на фланцах ухудшают герметичность соединений. Проверьте геометрию труб: вмятины или перегибы свыше 2 мм на погонный метр приведут к потере мощности и повышенному шуму. Для выравнивания используйте гидравлический трубогиб с насадками под диаметр вашей колонки (обычно 38–51 мм).
Разметка и резка корпуса колонки под размеры динамиков
Перед началом работы определите точные габариты динамиков, включая диаметр диффузора, монтажную глубину и посадочный диаметр с учетом крепежных отверстий. Для 6,5-дюймовых динамиков стандартный посадочный диаметр – 146 мм, но у моделей с резиновым подвесом он может достигать 154 мм. Используйте штангенциркуль или лекало для переноса размеров на корпус колонки, добавляя припуск 1–2 мм на зазор под уплотнительный материал.
Разметку выполняйте на ровной поверхности, зафиксировав заготовку струбцинами. Нанесите контур отверстия карандашом или маркером с тонким стержнем, затем проверьте симметрию относительно осей корпуса. Для круглых отверстий используйте циркуль или шаблон из плотного картона, вырезанный по фактическим размерам динамика. При разметке прямоугольных отверстий под твитеры или среднечастотники контролируйте параллельность сторон с помощью угольника.
Для резки фанеры или МДФ толщиной до 12 мм подойдет электролобзик с пилкой по дереву (зуб 2–3 мм). При работе с пластиком или алюминиевым корпусом используйте пилку с мелким зубом (0,8–1,2 мм) и низкую скорость вращения, чтобы избежать оплавления или заусенцев. Начинайте резку с внутренней стороны контура, отступив 0,5 мм от линии разметки, чтобы компенсировать ширину пропила. Для чистового реза ведите лобзик без остановок, равномерно нажимая на инструмент.
После вырезания основного отверстия обработайте края наждачной бумагой зернистостью 120–180 грит, удаляя заусенцы и сколы. Для фаски под крепежные винты динамика используйте сверло Форстнера диаметром на 2–3 мм больше посадочного отверстия, заглубив его на 3–4 мм. При монтаже динамиков с фронтальным креплением (например, на болтах) раззенкуйте отверстия под шляпки винтов, чтобы они не выступали над поверхностью корпуса.
Если корпус колонки имеет сложную форму (например, изогнутые панели), предварительно изготовьте шаблон из ДВП или оргалита, приложив его к месту установки динамика. Перенесите контур на шаблон, вырежьте и подгоните по месту, затем используйте его для разметки на основном материале. При резке ламинированных панелей наклейте малярный скотч на линию реза, чтобы предотвратить сколы ламината.
Для финальной проверки прижмите динамик к вырезанному отверстию, убедившись в отсутствии перекосов и зазоров более 1 мм. При необходимости подкорректируйте отверстие напильником или рашпилем. Перед установкой динамика нанесите на край отверстия герметик (например, силиконовый) или наклейте уплотнительную ленту из вспененного полиэтилена толщиной 2–3 мм, чтобы исключить акустические потери и вибрации.
Установка и крепление динамиков в корпус с шумоизоляцией
Закрепите динамики на корпусе через резиновые прокладки толщиной 3–5 мм (например, из микропористой резины МБС), чтобы исключить передачу вибраций. Используйте саморезы 3,5×25 мм с пресс-шайбой, вкручивая их в заранее просверленные отверстия диаметром 2,5 мм. Расстояние между точками крепления – не более 50 мм, момент затяжки – 0,8–1 Н·м. Для герметизации стыка динамика и корпуса нанесите по периметру слой силиконового герметика (например, Penosil 1500), удаляя излишки до полимеризации.
При подключении проводов используйте акустический кабель сечением не менее 1,5 мм² для низкочастотных динамиков и 0,75 мм² для средне- и высокочастотных. Паяйте соединения припоем ПОС-61 с флюсом ЛТИ-120, изолируйте термоусадочной трубкой с коэффициентом усадки 2:1. Фиксируйте провода внутри корпуса пластиковыми стяжками к шумоизоляционному слою, оставляя запас длины 10–15 см для свободного хода динамика при вибрации.
Монтаж усилителя и подключение его к акустической системе
Выберите место для установки усилителя с учетом трех ключевых факторов: вентиляция, защита от влаги и вибраций. Оптимальные варианты – под сиденьем квадроцикла или в багажном отсеке, если там предусмотрена фиксация. Избегайте зон с прямым попаданием грязи или воды, а также мест рядом с горячими элементами двигателя. Для крепления используйте демпфирующие прокладки из резины или силикона, чтобы снизить влияние вибраций на электронные компоненты. Закрепите усилитель болтами М6 с нейлоновыми гайками, предварительно просверлив отверстия в раме или пластиковом корпусе.
Подключение питания требует кабеля сечением не менее 8 AWG (8,37 мм²) для усилителей мощностью до 500 Вт и 4 AWG (21,15 мм²) для более мощных моделей. Проложите силовой провод от аккумулятора через предохранитель на 60–100 А, расположенный не далее 30 см от клеммы. Используйте гофрированную трубку для защиты кабеля от механических повреждений и зафиксируйте его пластиковыми стяжками через каждые 20–25 см. Минусовой провод подключите к ближайшей точке массы на раме, предварительно зачистив металл до блеска и обработав контакт антикоррозийной смазкой.
- Сигнальный кабель (RCA) прокладывайте отдельно от силовых проводов, чтобы избежать наводок. Используйте экранированный кабель с минимальной длиной, достаточной для подключения к магнитоле.
- Для подключения к магнитоле выберите линейные выходы (Line Out) с напряжением 2–4 В. Если магнитола не имеет таких выходов, используйте высокоуровневые входы усилителя (High-Level Input) через штатные динамические провода.
- Настройте чувствительность усилителя (Gain) с помощью тестового диска или генератора сигналов на частоте 1 кГц. Установите регулятор на минимальное значение, затем постепенно увеличивайте до появления искажений, после чего верните на 10–15% назад.
Подключение динамиков зависит от конфигурации акустической системы. Для двухканального усилителя используйте мостовой режим (Bridge Mode), если мощность колонок превышает номинал одного канала. В этом случае подключите «+» одного канала к «+» динамика, а «-» второго канала – к «-» динамика. Для четырехканальных усилителей распределите нагрузку равномерно: передние динамики подключите к первым двум каналам, задние – к оставшимся. Убедитесь, что импеданс нагрузки (Ом) не ниже указанного в спецификации усилителя.
После монтажа проверьте все соединения мультиметром на отсутствие короткого замыкания и правильность полярности. Запустите квадроцикл и протестируйте систему на разных уровнях громкости, обращая внимание на качество звука и стабильность работы усилителя. При появлении посторонних шумов или перегрева отключите питание и перепроверьте заземление, экранирование кабелей и настройки Gain. Для защиты от влаги обработайте все разъемы диэлектрической смазкой и установите водонепроницаемые колпачки на клеммы.
Прокладка проводки и защита кабелей от вибрации и влаги
Для прокладки проводки используйте гофрированные трубки ПВХ диаметром 10–16 мм с толщиной стенки не менее 1,5 мм – они выдерживают вибрацию до 50 Гц и защищают от абразивного износа. Крепите трубки к раме квадроцикла пластиковыми хомутами с шагом 15–20 см, избегая острых кромок и подвижных узлов. В местах изгибов (например, у рулевой колонки) применяйте спиральные оболочки из полиамида – они сохраняют гибкость при температурах от -40°C до +120°C и предотвращают перетирание изоляции.
Кабели питания и сигнальные провода разделяйте: силовые (сечением от 2,5 мм²) прокладывайте отдельно от слаботочных (0,5–1,0 мм²), минимизируя электромагнитные наводки. Для защиты от влаги используйте термоусадочные трубки с клеевым слоем (коэффициент усадки 3:1) на всех соединениях – они герметизируют стыки даже при погружении в воду на глубину до 1 м. В местах выхода проводов из колонки применяйте резиновые втулки с внутренним диаметром на 1–2 мм меньше толщины пучка кабелей, чтобы исключить проникновение грязи и воды.
Для гашения вибрации фиксируйте провода эластичными держателями из силикона или неопрена – они снижают резонансные колебания на 60–70%. В зонах повышенной нагрузки (например, у амортизаторов) дополнительно обматывайте кабели лентой из вспененного полиэтилена толщиной 3 мм. Проверяйте целостность изоляции мегомметром после сборки: сопротивление между жилой и массой должно быть не менее 10 МОм при напряжении 500 В.
Настройка звука и проверка работы колонки на квадроцикле
После установки колонки на квадроцикл подключите её к источнику звука – смартфону, рации или специализированному медиаплееру. Используйте кабель с разъёмом 3,5 мм или Bluetooth-адаптер, если колонка поддерживает беспроводное соединение. Проверьте, чтобы проводка не касалась движущихся частей квадроцикла и была зафиксирована пластиковыми хомутами или изолентой в местах возможного трения.
Включите колонку и установите минимальную громкость. Запустите тестовый трек с широким частотным диапазоном – например, композицию с чёткими басами и высокими частотами. Если звук искажается даже на низкой громкости, проверьте крепление динамика: вибрации корпуса квадроцикла могут вызывать дребезжание. Затяните болты крепления или добавьте резиновые прокладки между колонкой и монтажной площадкой.
Отрегулируйте эквалайзер на источнике звука. Для езды по пересечённой местности увеличьте средние частоты (500–2000 Гц) на 3–5 дБ – это улучшит разборчивость звука при шуме двигателя. Низкие частоты (до 250 Гц) снизьте на 2–3 дБ, чтобы избежать «бубнения» на неровностях. Если колонка имеет встроенный эквалайзер, настройте его аналогично, но учитывайте, что заводские предустановки редко подходят для условий бездорожья.
Проверьте работу колонки в движении. Начните с холостого хода двигателя, затем постепенно увеличивайте обороты до средних (3000–4000 об/мин). Звук не должен пропадать или «захлёбываться» – если это происходит, колонка либо недостаточно мощная, либо установлена в зоне сильных вибраций. Для проверки высоких оборотов (6000+ об/мин) используйте короткие рывки: длительная работа на пределе может повредить динамик.
Оцените направленность звука. Колонка должна быть ориентирована так, чтобы звук шёл в сторону водителя или пассажира, а не в землю или в сторону колёс. Если динамик установлен на рулевой стойке, наклоните его под углом 15–20 градусов вверх. Для монтажа на багажнике или крыше используйте поворотные кронштейны, чтобы корректировать направление звука без демонтажа.
Защитите колонку от влаги и пыли. Даже если динамик заявлен как влагозащищённый (класс IP65 или выше), после поездки под дождём протрите его сухой тряпкой. Проверьте герметичность разъёмов: окисление контактов приводит к хрипам и пропаданию звука. Для длительных поездок по грязи закройте динамик самодельным кожухом из плотной ткани или неопрена, оставив отверстие для звука.
Проведите финальный тест на реальном маршруте. Выберите участок с разным покрытием: асфальт, грунт, песок. Звук должен оставаться стабильным при скорости до 40–50 км/ч. Если на высокой скорости появляются посторонние шумы, проверьте крепление проводов – они могут биться о раму. Запишите звук на диктофон и прослушайте: посторонние призвуки укажут на необходимость доработки установки.
