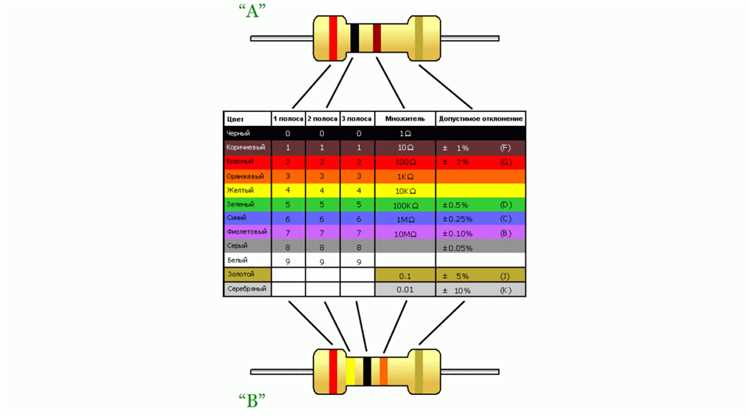

Цветовая маркировка резисторов – стандартный способ кодирования их сопротивления, допуска и температурного коэффициента. На корпусе элемента наносятся от 3 до 6 полос, каждая из которых соответствует числовому значению или множителю. Первые две или три полосы обозначают значащие цифры, следующая – множитель, а последняя (если есть) – допуск. Для точного расчёта важно правильно определить направление чтения: полоса допуска обычно шире остальных или смещена к краю.
Стандартная цветовая схема включает 12 цветов: чёрный (0), коричневый (1), красный (2), оранжевый (3), жёлтый (4), зелёный (5), синий (6), фиолетовый (7), серый (8), белый (9). Золотой и серебряный используются для обозначения множителя (×0,1 и ×0,01) и допуска (±5% и ±10%). Например, резистор с полосами красный-фиолетовый-оранжевый-золотой имеет номинал 27 кОм с допуском ±5%.
Для резисторов с пятью или шестью полосами первые три – значащие цифры, четвёртая – множитель, пятая – допуск, шестая (если присутствует) – температурный коэффициент сопротивления (ТКС). Например, коричневый-чёрный-чёрный-красный-коричневый-красный соответствует 10 кОм ±1% с ТКС 50 ppm/°C. При расшифровке избегайте ошибок: перепутанный порядок полос или неверное определение множителя приведёт к неверному результату.
Практический совет: используйте онлайн-калькуляторы или мобильные приложения для проверки расшифровки, особенно при работе с редкими номиналами или нестандартными допусками. Для быстрого запоминания цветовой схемы применяйте мнемонические фразы, например: «Каждый Охотник Желает Знать, Где Сидит Фазан» (первые буквы соответствуют цветам: чёрный, коричневый, красный, оранжевый и т. д.).
Как правильно расположить резистор для считывания полос
При считывании номинала держите резистор так, чтобы полосы располагались горизонтально, а первая полоса была слева. Это исключает ошибки при определении порядка полос, особенно если резистор симметричен. Для вертикального монтажа на плате ориентируйтесь по маркировке: первая полоса должна быть сверху.
На резисторах с четырьмя полосами третья полоса обозначает множитель, а четвёртая – допуск. Если резистор перевернуть, множитель и допуск поменяются местами, что приведёт к неверному расчёту номинала. Например, резистор с полосами коричневый-чёрный-красный-золотой (1 кОм ±5%) при неправильном расположении будет считан как 10 Ом ±2%.
У пятиполосных резисторов первые три полосы – значащие цифры, четвёртая – множитель, пятая – допуск. Шестиполосные добавляют шестую полосу для температурного коэффициента. Ошибка в определении первой полосы здесь критична: перепутав порядок, можно получить номинал в 100 раз больше или меньше реального.
Если резистор имеет одинаковые промежутки между полосами, ищите дополнительные метки: первая полоса может быть шире остальных или ближе к краю корпуса. На некоторых резисторах производители наносят точку или линию рядом с первой полосой. При отсутствии явных признаков используйте мультиметр для проверки номинала.
Значение каждой цветной полосы в маркировке резистора
Первая и вторая полосы резистора обозначают значащие цифры номинала. Чёрный – 0, коричневый – 1, красный – 2, оранжевый – 3, жёлтый – 4, зелёный – 5, синий – 6, фиолетовый – 7, серый – 8, белый – 9. Для резисторов с четырьмя полосами эти две определяют базовое значение, например, коричнево-чёрный даёт 10. В пяти- и шестиполосных резисторах третья полоса также указывает цифру, расширяя диапазон до трёх знаков.
Третья полоса в четырёхполосной маркировке (или четвёртая в пятиполосной) задаёт множитель. Цвета соответствуют степеням десяти: чёрный – ×1, коричневый – ×10, красный – ×100, оранжевый – ×1 кОм, жёлтый – ×10 кОм, зелёный – ×100 кОм, синий – ×1 МОм, фиолетовый – ×10 МОм, серый – ×100 МОм, белый – ×1 ГОм. Золотая полоса здесь означает ×0,1, серебряная – ×0,01, но они редко встречаются в этой позиции.
Последняя полоса в четырёх- и пятиполосной маркировке указывает допуск. Коричневый – ±1%, красный – ±2%, зелёный – ±0,5%, синий – ±0,25%, фиолетовый – ±0,1%, серый – ±0,05%. Золотая полоса – ±5%, серебряная – ±10%, отсутствие полосы – ±20%. Для прецизионных резисторов допуск критичен: например, синий (±0,25%) применяется в измерительных схемах, где требуется высокая точность.
В шестиполосных резисторах пятая полоса обозначает температурный коэффициент сопротивления (ТКС). Коричневый – 100 ppm/°C, красный – 50 ppm/°C, оранжевый – 15 ppm/°C, жёлтый – 25 ppm/°C, синий – 10 ppm/°C, фиолетовый – 5 ppm/°C. Чёрная полоса (250 ppm/°C) встречается реже. ТКС важен в устройствах с широким диапазоном рабочих температур, например, в автомобильной электронике или промышленных контроллерах.
Шестая полоса в шестиполосной маркировке может указывать на надёжность или другие характеристики, но чаще всего её отсутствие означает стандартное значение. Если она есть, белый цвет обозначает 1% отказов на 1000 часов работы, другие цвета используются редко. При выборе резистора для критичных приложений проверяйте документацию производителя, так как интерпретация этой полосы не стандартизирована.

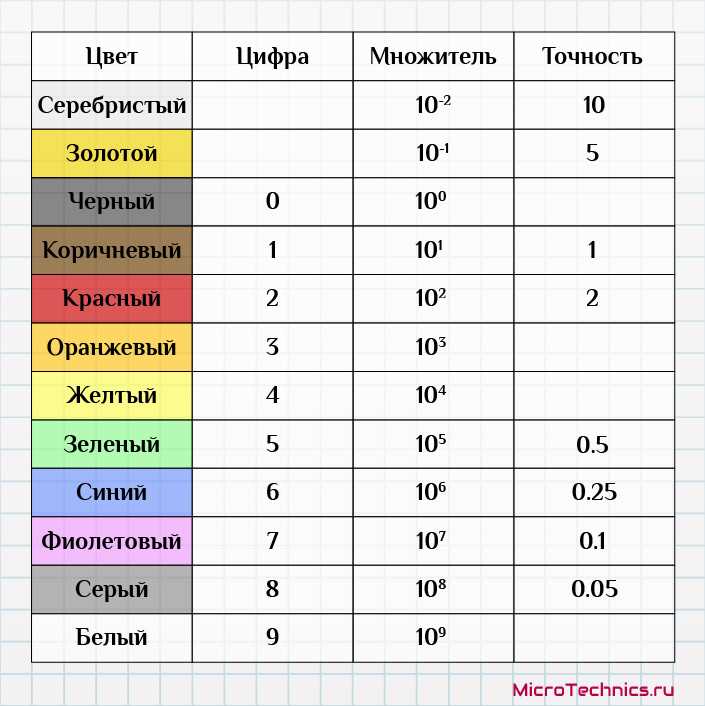

Таблица соответствия цветов и числовых значений для резисторов
Цветные полосы на резисторах кодируют номинал, допуск и температурный коэффициент сопротивления (ТКС). Стандартная маркировка включает 4, 5 или 6 полос, где первые две или три обозначают значащие цифры, одна – множитель, а последняя – допуск. Без точного понимания соответствия цветов расшифровка невозможна.
Основные цвета и их числовые значения для первых двух-трех полос (значащие цифры):
- Чёрный – 0
- Коричневый – 1
- Красный – 2
- Оранжевый – 3
- Жёлтый – 4
- Зелёный – 5
- Синий – 6
- Фиолетовый – 7
- Серый – 8
- Белый – 9
Множитель определяется третьей или четвертой полосой (в зависимости от количества полос). Цвета множителя:
- Чёрный – ×1 (1 Ом)
- Коричневый – ×10 (10 Ом)
- Красный – ×100 (100 Ом)
- Оранжевый – ×1 кОм (1 000 Ом)
- Жёлтый – ×10 кОм (10 000 Ом)
- Зелёный – ×100 кОм (100 000 Ом)
- Синий – ×1 МОм (1 000 000 Ом)
- Фиолетовый – ×10 МОм (10 000 000 Ом)
- Серый – ×100 МОм (100 000 000 Ом)
- Белый – ×1 ГОм (1 000 000 000 Ом)
- Золотой – ×0.1 (0.1 Ом)
- Серебряный – ×0.01 (0.01 Ом)
Допуск указывается последней полосой и определяет отклонение реального сопротивления от номинала. Стандартные значения:
- Коричневый – ±1%
- Красный – ±2%
- Зелёный – ±0.5%
- Синий – ±0.25%
- Фиолетовый – ±0.1%
- Серый – ±0.05%
- Золотой – ±5%
- Серебряный – ±10%
- Без полосы – ±20%
Для шестиполосных резисторов пятая полоса обозначает ТКС (ppm/°C). Цвета и значения:
- Коричневый – 100 ppm
- Красный – 50 ppm
- Оранжевый – 15 ppm
- Жёлтый – 25 ppm
- Синий – 10 ppm
- Фиолетовый – 5 ppm
Пример расшифровки: резистор с полосами жёлтый-фиолетовый-красный-золотой. Первые две полосы – 4 и 7, третья – множитель ×100, последняя – допуск ±5%. Номинал: 47 × 100 = 4 700 Ом (4,7 кОм) с допуском ±5%.
Ошибки при чтении цветов приводят к неверному подбору компонентов. Например, перепутав оранжевый (3) и красный (2), получите номинал в 10 раз больше или меньше. Для точности используйте лупу или цифровой мультиметр при сомнениях.
Расшифровка первых двух полос как базового номинала
Первые две цветные полосы резистора кодируют базовое значение сопротивления в омах. Каждый цвет соответствует цифре от 0 до 9, где чёрный – 0, коричневый – 1, красный – 2, оранжевый – 3, жёлтый – 4, зелёный – 5, синий – 6, фиолетовый – 7, серый – 8, белый – 9. Эти цифры объединяются в двузначное число, определяющее номинал без учёта множителя.
Например, если первая полоса – красная (2), а вторая – фиолетовая (7), базовый номинал составит 27 Ом. При этом порядок полос критичен: первая всегда слева, вторая – правее. Ошибка в последовательности приведёт к неверному результату, например, 72 Ом вместо 27.
Для резисторов с допуском 5% и выше (серии E24 и ниже) первые две полосы всегда соответствуют стандартным значениям из ряда номиналов. В серии E24 это числа: 10, 11, 12, 13, 15, 16, 18, 20, 22, 24, 27, 30, 33, 36, 39, 43, 47, 51, 56, 62, 68, 75, 82, 91. Если полученное число не входит в этот ряд, проверьте правильность считывания.
Особое внимание требуется при работе с резисторами малого номинала (менее 10 Ом). Здесь первая полоса может быть золотой или серебряной, но это исключение: золото обозначает множитель 0.1, серебро – 0.01. В таких случаях первые две полосы всё равно кодируют цифры, но итоговое значение корректируется множителем из третьей полосы.
При расшифровке избегайте путаницы с третьей полосой – множителем. Например, резистор с полосами коричневый-чёрный-красный имеет номинал 1 (коричневый) 0 (чёрный) × 100 (красный) = 1000 Ом, а не 10 Ом. Третья полоса всегда указывает на количество нулей или степень десяти, но не участвует в формировании базового числа.
Для быстрой проверки используйте правило: если вторая полоса чёрная (0), а первая – не чёрная, номинал будет кратным 10 (например, коричневый-чёрный = 10 Ом). Если обе полосы одинаковые (например, оранжевый-оранжевый), номинал кратен 11 (33 Ом). Это упрощает визуальную идентификацию без запоминания всех комбинаций.
Ошибки чаще всего возникают при неверной ориентации резистора. Чтобы избежать этого, ищите полосу, расположенную ближе к краю, – она всегда первая. Если резистор имеет золотую или серебряную полосу (допуск), она будет с противоположного края. При сомнениях измерьте сопротивление мультиметром и сравните с расшифрованным значением.
Использование третьей полосы для определения множителя
Третья полоса на резисторе обозначает множитель, который умножается на значение, сформированное первыми двумя полосами. Для стандартных резисторов с четырьмя полосами эта полоса определяет порядок величины сопротивления: от 10⁰ (черный цвет) до 10⁹ (белый). Например, если первые две полосы соответствуют числу 47, а третья – оранжевая (10³), номинал резистора составит 47 × 10³ = 47 000 Ом или 47 кОм. Ошибка в интерпретации этой полосы приводит к неверному расчету сопротивления на несколько порядков.
Цвета третьей полосы строго регламентированы: серебряный и золотой используются для дробных множителей (0,01 и 0,1 соответственно), что характерно для прецизионных резисторов. Черный (10⁰) применяется редко, так как соответствует базовому значению без умножения. Коричневый (10¹) и красный (10²) – самые распространенные варианты для резисторов малой и средней мощности. При работе с SMD-резисторами аналогичная логика сохраняется, но вместо цветных полос используются числовые коды, где третья цифра также задает множитель.
Для резисторов с пятью или шестью полосами третья полоса обозначает третью значащую цифру, а множитель смещается на четвертую. В таких случаях важно не путать последовательность: первые три полосы формируют число, а четвертая – множитель. Например, комбинация желтый-фиолетовый-черный-красный (4-7-0-2) дает 470 × 10² = 47 000 Ом. Игнорирование этого правила ведет к ошибкам в расчетах, особенно при работе с высокоточными компонентами.
Практический совет: при определении множителя всегда сверяйтесь с цветовой таблицей, так как оттенки некоторых цветов (например, оранжевый и красный) могут быть визуально схожи. Используйте мультиметр для проверки, если есть сомнения – особенно при работе с резисторами, где полосы нанесены нечетко или выгорели. Для быстрого запоминания множителей свяжите цвета с числовыми значениями: черный – 0, коричневый – 1, красный – 2 и так далее до белого – 9.
Роль четвёртой полосы в указании допуска резистора
Четвёртая полоса на резисторе определяет допуск – максимальное отклонение реального сопротивления от номинального значения, выраженное в процентах. Для стандартных резисторов допуск варьируется от ±0,1% до ±10%, но чаще всего встречаются значения ±1%, ±2%, ±5% и ±10%. Например, резистор с номиналом 100 Ом и четвёртой полосой золотистого цвета (±5%) может иметь фактическое сопротивление в диапазоне 95–105 Ом. В прецизионных схемах, где стабильность параметров критична (например, в измерительных приборах или аналоговых фильтрах), используют резисторы с допуском ±0,1% или ±0,5%, обозначаемым фиолетовой или серой полосой соответственно.
Цвет четвёртой полосы напрямую влияет на выбор компонента для конкретной задачи. В цифровых схемах, где точность менее критична, допустимо применять резисторы с допуском ±5% или ±10% (золотистая или серебристая полоса). Однако в цепях обратной связи усилителей или делителей напряжения даже ±2% могут внести недопустимую погрешность. Для быстрой идентификации: коричневая полоса – ±1%, красная – ±2%, зелёная – ±0,5%, синяя – ±0,25%, а белая – ±10% (редко встречается). При отсутствии четвёртой полосы допуск по умолчанию принимается за ±20%, что характерно для устаревших или низкоточных компонентов.
При проектировании схемы всегда сверяйте допуск резистора с требованиями к точности. Если в документации указано «±1%», а в наличии только резисторы с золотой полосой (±5%), замените их или скорректируйте расчёты с учётом возможной погрешности. В массовом производстве экономически оправдано использовать резисторы с допуском ±5% для некритичных участков, но для прототипов или мелкосерийных устройств предпочтительнее ±1% или ±0,5%. Запомните: цвет полосы допуска не влияет на номинал, но определяет границы его вариативности – ключевой параметр для надёжной работы схемы.

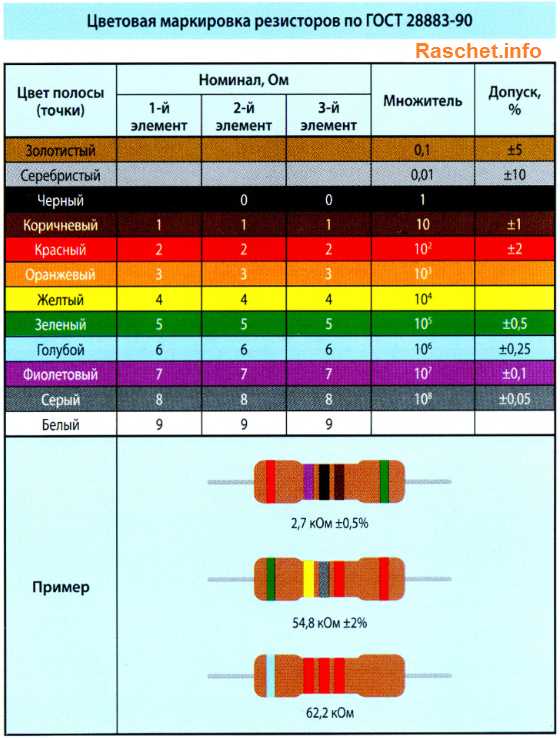

Особенности маркировки резисторов с пятью цветными полосами
Резисторы с пятью цветными полосами применяются для обозначения номиналов с точностью до 1–2%, что требует дополнительной полосы для указания третьей значащей цифры. Первые три полосы кодируют числовое значение сопротивления, четвертая – множитель, а пятая – допуск. Например, комбинация коричневый-черный-зеленый-красный-коричневый соответствует 105 × 10² Ом (10,5 кОм) с допуском ±1%.
Отличие от четырехполосной маркировки заключается в наличии третьей значащей цифры, что позволяет задавать более точные номиналы. Так, резистор с полосами желтый-фиолетовый-черный-оранжевый-красный обозначает 470 × 10³ Ом (470 кОм) с допуском ±2%. Без третьей цифры такой номинал пришлось бы округлять, теряя точность.
Цвета для третьей значащей цифры совпадают с первыми двумя: черный – 0, коричневый – 1, красный – 2 и так далее до белого – 9. Исключение – серый и белый, которые в четырехполосной системе не используются для значащих цифр, но здесь становятся допустимыми. Это расширяет диапазон возможных номиналов до 999 × 10ⁿ Ом.
Множитель (четвертая полоса) работает аналогично четырехполосной системе, но с поправкой на третью цифру. Золотая полоса здесь означает ×0,1, серебряная – ×0,01, а черная – ×1. Например, синий-серый-черный-золотой-зеленый – это 680 × 0,1 Ом (68 Ом) с допуском ±0,5%.
Пятая полоса всегда обозначает допуск. Коричневый – ±1%, красный – ±2%, зеленый – ±0,5%, синий – ±0,25%, фиолетовый – ±0,1%, серый – ±0,05%. Золотая и серебряная полосы в этой позиции не используются, так как их значения (±5% и ±10%) характерны для менее точных резисторов.
При чтении маркировки важно правильно определить начало отсчета. Полоса допуска (пятая) обычно шире остальных или смещена к краю корпуса. Если все полосы равномерно распределены, ориентируются на цвет: золотая или серебряная полоса не может быть первой, так как не кодирует значащие цифры.
Практический пример расчёта номинала по цветовой схеме
Возьмём резистор с четырьмя цветными полосами: коричневая, чёрная, красная, золотая. Первые две полосы обозначают значащие цифры, третья – множитель, четвёртая – допуск. Коричневый (1) и чёрный (0) формируют число 10. Красный множитель соответствует ×100, что даёт номинал 10 × 100 = 1000 Ом или 1 кОм. Золотая полоса указывает на допуск ±5%, то есть реальное сопротивление может варьироваться от 950 Ом до 1050 Ом.
- Если третья полоса оранжевая (×1000), номинал увеличится до 10 кОм.
- Зелёная полоса на третьем месте (×100 000) даст 1 МОм.
- Серебряный множитель (×0,01) уменьшит значение до 0,1 Ом.
При работе с пятиполосными резисторами первые три полосы – значащие цифры, четвёртая – множитель, пятая – допуск. Например, жёлтая, фиолетовая, чёрная, оранжевая, коричневая расшифровываются как 470 × 1000 = 470 кОм с допуском ±1%. Всегда сверяйтесь с цветовой таблицей, особенно при редких комбинациях (например, серый – 8, белый – 9).
Типичные ошибки при считывании цветных полос и как их избежать
Вторая ошибка связана с путаницей между цветами, особенно при плохом освещении или износе маркировки. Коричневый и красный, оранжевый и жёлтый, зелёный и синий могут выглядеть похоже, особенно на старых или перегретых резисторах. Например, *коричневый-чёрный-красный* (1 кОм) легко спутать с *красный-чёрный-красный* (2 кОм). Чтобы избежать этого, используйте яркий источник света и увеличительное стекло, а также сверяйтесь с эталонной таблицей цветов, где указаны точные оттенки (например, коричневый – #964B00, красный – #FF0000).
Третья ошибка – игнорирование допуска (последней полосы) при расчётах. Даже если первые полосы считаны верно, неучтённый допуск может привести к неверной интерпретации номинала. Например, резистор *жёлтый-фиолетовый-коричневый-серебряный* (470 Ом ±10%) фактически может иметь сопротивление от 423 до 517 Ом. В критичных цепях всегда учитывайте допуск и, при необходимости, подбирайте резисторы с меньшим разбросом (например, с золотой полосой ±5% вместо серебряной).
